課件67張PPT。附 錄高中通用技術電子元器件一、電阻器
電阻器是電路中使用最多元件。其在電路中起限流、分流、降壓、分壓、負載、匹配等作用。最常用的電阻是色環電阻，它的功率一般為1/4W。其他常用的還有壓敏電阻、熱敏電阻、貼片電阻、光敏電阻等。常用電阻器的外形、電路符號如下?？勺冸娮杵饔锌勺冸娮杵鳌⑽⒄{電阻器和電位器等，最常用的電位器是藍白電位器和3296型精密電位器。可變電阻器外形和電路符號如下。電阻器的標稱值主要有：電阻值和誤差、額定功率。
①電阻值和誤差：表示電阻器的阻值和誤差的方法有兩種：一是直標法，二是色標法。可調電阻電位器直標法是將電阻的阻值直接用數字標注在電阻上。電阻的單位為歐姆（Ω），其換算單位有： 1兆歐（MΩ）=1000千歐（KΩ）=1000000歐（Ω ）。色標法是用不同顏色的色環來表示電阻器的阻值和誤差。用色標法表示電阻時，一般電阻體上有四條色環，如圖所示前兩條表示數字，第三條表示倍乘，第四條表示誤差。以下是各種顏色與數字（或誤差）相對應的表格。選用電阻器時要注意下面兩點：
（1）標稱阻值
電阻的標準件電阻值
（2）額定功率
在正常大氣壓及額定溫度下，電阻器長期連續工作并能滿足規定的性能要求時，所允許耗散的最大功率稱為電阻的額定功率。二、電容器

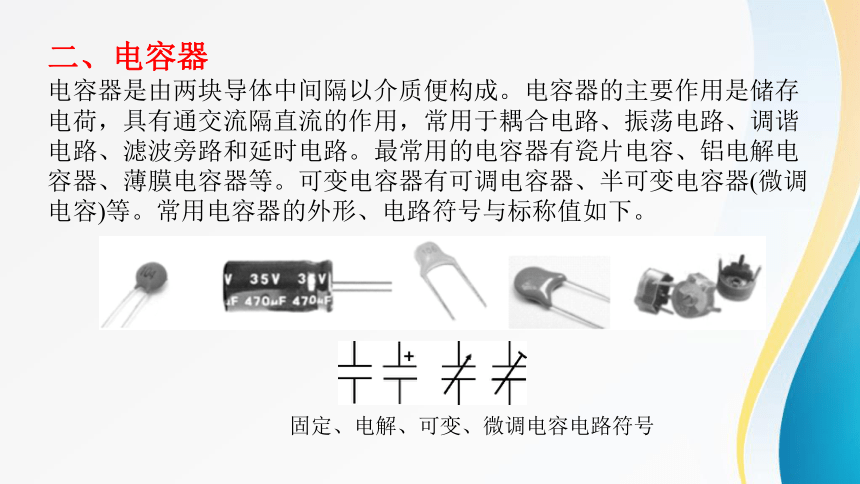

電容器是由兩塊導體中間隔以介質便構成。電容器的主要作用是儲存電荷，具有通交流隔直流的作用，常用于耦合電路、振蕩電路、調諧電路、濾波旁路和延時電路。最常用的電容器有瓷片電容、鋁電解電容器、薄膜電容器等?？勺冸娙萜饔锌烧{電容器、半可變電容器(微調電容)等。常用電容器的外形、電路符號與標稱值如下。電解電容器有正、負之分，引腳長的為正極；也可從它上面的標記看出正負極。一般電容器沒有極性。

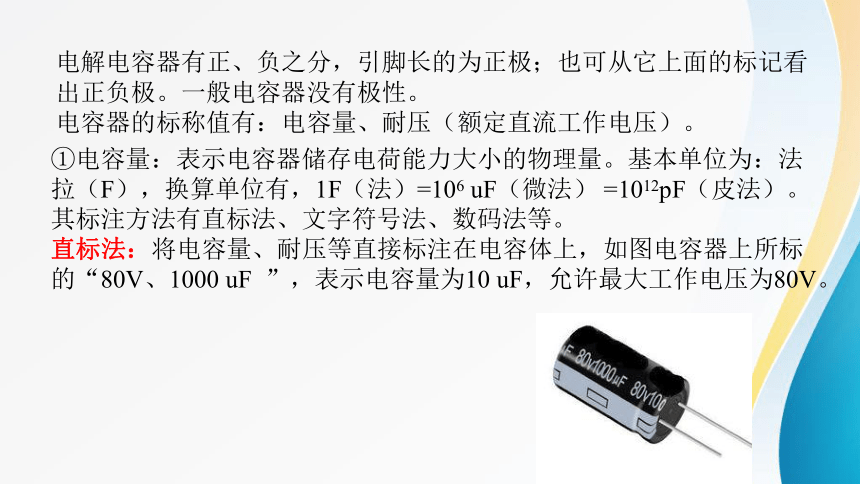

電容器的標稱值有：電容量、耐壓（額定直流工作電壓）。①電容量：表示電容器儲存電荷能力大小的物理量?；締挝粸椋悍ɡ‵），換算單位有，1F（法）=106 uF（微法） =1012pF（皮法）。其標注方法有直標法、文字符號法、數碼法等。
直標法：將電容量、耐壓等直接標注在電容體上，如圖電容器上所標的“80V、1000 uF ”，表示電容量為10 uF，允許最大工作電壓為80V。文字符號法：容量的整數部分寫在容量單位符號的前面，容量的小數部分寫在容量單位符號的后面。如：1m=1000uF；1p2=1.2pF；1n=1000pF。
常用的圓片瓷介電容體積比較小，一般只標出電容量。如0.047、0.01、3300、22等，在數字后面不標出單位，當數值是幾十、幾百、幾千時，單位均為pF,3300即3300pF,當數值小于1時，單位均為uF.如0.047為0.047uF.
數碼法：在瓷片電容器上，常用三位數表示表稱電容量，此方法以pF為單位。三位數字中，前兩位表示標稱值的有效數字，第三位表示有效數字后面零的個數。如圖電容器所標的“823”，表示82×103pF=82000pF；
224表示22×104pF=0.22uF。色碼表示法：這種表示法與電阻器的色環表示法類似，顏色涂于電容器的一端或從頂端向引線排列。色碼一般只有三種顏色，前兩環為有效數字，第三環為位率，單位為pF。有時色環較寬，如紅紅橙，兩個紅色環涂成一個寬的，表示22000pF。
(3)電容器的額定直流工作電壓
電容器在電路中能夠長期可靠地工作而不被擊穿的直流電壓。如果電容器在交流電路中，應注意所加交流電壓的最大值不能超過額定直流工作電壓。三、電感器
電感器一般由線圈構成，又叫電感線圈，可分為自感器和互感器（變壓器）兩種。電感器的主要作用是阻礙電流的變化，是能夠把電能轉化為磁能而存儲起來的元件。具有通直流、隔交流等作用。電感器的外形特征、電路符號與標稱值如下。電感器的標稱值主要有：
①電感量：電感量是的表示其儲能能力的物理量，基本單位為：亨（H），換算單位有：1H=1000mH=1000000uH。
②品質因數：線圈中存儲能量與消耗能量的比值稱為品質因數，用Q表示，通常定義為線圈的感抗ωL和直流等效電阻R之比，即Q=ωL/R.。
Q值越大，電感線圈自身的損耗越小，在電路中的性能越好。四、晶體二極管
簡稱二極管，是由一個半導體PN結和兩個電極和管殼組成。在電路中主要用作整流、檢波、穩壓等。常用二極管的外形和電路符號如下。?發光二極管也被稱LED，它主要被用于電源指示，作為新型光源現在也被作為照明使用，它節能使用壽命長的卓越性能是無與倫比，它和用于顯示的數碼管的身影在我們生活中隨處可見。以下是常用的發光二極管和數碼管的外形。二極管的特性：具有單向導電性，一般只允許電流由單一方向流過。故二極管有正（陽）、負（陰）極之分。
二極管極性的判別方法：色點和色環的一端為負極（如圖所示）；發光二極管的引腳長短也能判別出正負極，未經處理的發光二極管引腳長的為正極（如圖所示）。使用二極管時,工作參數不能超過二極管的額定參數（電流、電壓、溫度等），否則就會損壞二極管。五、半導體三極管
也稱為晶體三極管，它是電子電路中最重要的器件。它最主要的功能是電流放大和開關作用，最常用的三極管有9011、9012、9013、9014、9015、9018、8050、8550等。常用三極管的外形和電路符號如下。三極管的基本結構（如圖以NPN管為例）：三極管顧名思義具有三個電極，它由兩個PN結構成，共用的一個電極成為三極管的基極（用字母b表示）。其他的兩個電極成為集電極（用字母c表示）和發射極（用字母e表示）。由于不同的組合方式，形成了一種是NPN型的三極管，另一種是PNP型的三極管。除三個電極外，三極管還有兩個PN結：發射結、集電結；三個工作區：發射區、基區、集電區。發射極箭頭所指的是發射結正向集團導通時的電流方向?？梢钥闯?，NPN發射極箭頭指向外，而PNP發射極箭頭指向管內。為了使三極管正常工作，必須在基極和發射極之間加下正向電壓，而集電極和基極之間加上反向電壓。三極管正常工作為了使三極管正常工作，必須在基極和發射極之間加下正向電壓，而集電極和基極之間加上反向電壓。Be極之間加正向電壓，電子從發射極向基極移動。Cb極加反向電壓，從發射極向基極移動的電子在高電壓作用下，通過基極進入集電極。在基極所加的正向電壓作用下，發射極大量的電子被輸送到集電極，產生集電極電流。bec三極管正常工作調節電位器Rp的電阻值，可改變基極電流Ib的大小，現時集電極電流Ic也隨之改變。
1、截止：發射結電壓小于PN結導通的電壓。集電極和發射極相當于一只斷開的開關。
2、放大：Ic=βIb,β為放大倍數。
3、飽和導通：Rp、R1均很小時，發射結和集電結都處于正向偏置狀態時，Ic不隨Ib變化，Uce稱飽和壓降，集電極和發射極相當于一只接通的開關。三極管的管腳識別：金屬封裝三極管、大功率塑料封裝三極管引腳的排列都有自己的規律（如下圖所示），一般中小功率塑料封裝三極管：使其平面朝向自己，三個引腳朝下放置，則從左到右依次為e、b、c。三極管三極也可用多用電表檢測來確定，詳見考點5。多用電表 1、電阻的測量：先將表棒搭在一起短路，使指針向右偏轉，隨即調整“Ω”調零旋鈕，使指針恰好指到0。然后將兩根表棒分別接觸被測電阻（或電路）兩端，讀出指針在歐姆刻度線（第一條線）上的讀數，再乘以該檔標的數字，就是所測電阻的阻值。例如用R×100擋測量電阻，指針指在80，則所測得的電阻值為80×100=8KΩ。由于“Ω”刻度線左部讀數較密，難于看準，所以測量時應選擇適當的歐姆檔。使指針在刻度線的中部或右部，這樣讀數比較清楚準確。每次換檔，都應重新歐姆調零，才能測準。2、直流電流的測量：先估計一下被測電流的大小，然后將轉換開關撥至合適的mA量程，再把多用電表串接在電路中，如圖所示。同時觀察標有直流符號“DC”的刻度線，如電流量程選在3mA檔，這時，應把表面刻度線上300的數字，去掉兩個“0”，看成3，又依次把200、100看成是2、1，這樣就可以讀出被測電流數值。例如用直流3mA檔測量直流電流，指針在100，則電流為1mA。 3、直流電壓的測量：首先估計一下被測電壓的大小，然后將轉換開關撥至適當的V量程，將正表棒接被測電壓“+”端，負表棒接被測量電壓“-”端。然后根據該擋量程數字與標直流符號“DC-”刻度線（第二條線）上的指針所指數字，來讀出被測電壓的大小。如用V300伏檔測量，可以直接讀0-300的指示數值。如用V30伏檔測量，只須將刻度線上300這個數字去掉一個“0”，看成是30，再依次把200、100等數字看成是20、10既可直接讀出指針指示數值。例如用V6伏檔測量直流電壓，指針指在15，則所測得電壓為1.5伏（如圖所示）。4、測量交流電壓：測交流電壓的方法與測量直流電壓相似，所不同的是因交流電沒有正、負之分，所以測量交流時，表棒也就不需分正、負。讀數方法與上述的測量直流電壓的讀法一樣，只是數字看標有交流符號“AC”的刻度線上的指針位置。 5、檢查半導體二極管電極及好壞：根據二極管正向導通時導通電阻小，反向截止時截止電阻大的特點，可用多用電表來判別其極性。將多用電表撥到歐姆檔（一般用R×100或R×1K檔），用多用電表的表筆分別接二極管的兩個電極（如圖所示），測出一個電阻，然后將兩表筆對換，再測出一個阻值，則阻值小的那一次黑表筆所接一端為二極管的正極，另一端即為負極。若兩次測得阻值都很小，則說明管子內部短路，若兩次測得的阻值都很大，則說明管子內部斷路。6、判斷三極管好壞：首先要判斷三極管的管腳位置和極性才能判斷其好壞。
首先確定三極管管腳位置：
①用R×100歐姆檔分別正反測量三個極，找到兩個正反都不動的管腳為集電極c和發射極e，其余那個就是基極b；
②再用黑表筆接基極b分別測另外兩極，指針擺動（三分之二左右），這是NPN管；否則將表筆對調后才擺動那就是PNP管。
③然后先假設一個集電極c，黑表筆接c（假設的）、紅筆接發射極e，擺動大的話，假設的集電極是正確的，否則e、c對調再測、再比較。通過表針的擺動大小可以粗略判斷該管的放大倍數。判斷三極管的好壞，以NPN為例
1、將基極b開路，測量c、e極間的電阻，多用電表紅筆接發射極e，黑筆接集電極c，若阻值較高（幾十千歐以上），則說明穿透電流較小，管子能正常工作；
2、若c、e間電阻小，則穿透電流大，受溫度影響大，工作不穩定；在技術指標要求高的電路中不能用這種管子；
3、若測得阻值近似為0，表明管子已被擊穿，若阻值為無窮大，則說明管子內部已斷路。焊接技術 （1）錫焊的基本原理：焊錫借助于助焊劑的作用，經過加熱熔化成液態，進入被焊金屬的縫隙，在焊接物的表面，形成金屬合金使兩種金屬體牢固地連接在一起。（2）電烙鐵在手工錫焊過程中擔任著加熱焊接區各被焊金屬、熔化焊料、運載焊料和調節焊料用量的作用。
（3）助焊劑有三大作用：①除氧化膜。實質是助焊劑中的物質發生還原反應,從而除去氧化膜，反應生成物變成懸浮的渣,漂浮在焊料表面； ②防止氧化。其熔化后,漂浮在焊料表面,形成隔離層,因而防止了焊接面的氧化；③減小表面張力，增加焊錫流動性，有助于焊錫濕潤焊件。（4）電烙鐵的簡介
常用電烙鐵分內熱式和外熱式兩種。 內熱式電烙鐵的烙鐵頭在電熱絲的外面，這種電烙鐵加熱快且重量輕。外熱式電烙鐵的烙鐵頭是插在電熱絲里面，它加熱雖然較慢，但相對講比較牢固。 電烙鐵直接用220V交流電源加熱。電子愛好者通常使用30W、35W、40W、45W、50W的烙鐵。 （5）電烙鐵的使用
電烙鐵拿法有三種（如圖所示）。反握法動作穩定，長時間操作不宜疲勞，適于大功率烙鐵的操作。正握法適于中等功率烙鐵或帶彎頭電烙鐵的操作。一般在操作臺上焊印制板等焊件時多采用握筆法。使用電烙鐵要配置烙鐵架，一般放置在工作臺右前方，電烙鐵用后一定要穩妥放置在烙鐵架上，并注意電源線不能碰烙鐵頭，以免被烙鐵燙壞絕緣后發生短路。大中中　 焊錫絲一般有兩種拿法（如圖所示），電子元件的焊接應用較細的焊錫絲。由于焊絲成分中，鉛占一定比例，眾所周知鉛是對人體有害的重金屬，因此操作時應戴手套或操作后洗手，避免食入。技術：焊接技術
焊接的實質：利用熱能將兩金屬原子間加速擴散，由于冷卻金屬 原子間產生吸引力，使焊錫金屬牢固的結合兩被焊金屬。
錫焊的特征：焊錫和元件之間呈浸潤狀態焊接的要點：1.控制焊錫用量
2.控制加熱時間正確的焊接步驟：準備施焊——加熱焊件——送入焊絲——移開焊絲——移開烙鐵1。加熱正確焊接1。加熱正確焊接1。加熱正確焊接1。加熱正確焊接1。加熱正確焊接2。加焊錫（松香）正確焊接2。加焊錫（松香）正確焊接2。加焊錫（松香）正確焊接2。加焊錫（松香）正確焊接2。加焊錫（松香）正確焊接2。加焊錫（松香）正確焊接2。加焊錫（松香）正確焊接2。加焊錫（松香）正確焊接正確焊接正確焊接3。撤離正確焊接3。撤離正確焊接3。撤離正確焊接3。撤離正確焊接正確焊點：光潔的圓錐體形，大小適中焊錫用量過多焊錫用量太少有毛刺；加熱時間控制不當 （a） (b) (c) (d) (e)
電烙鐵焊接可按以下五步進行（如圖所示）：a.準備施焊。左手拿焊絲，右手握烙鐵，進入備焊狀態。要求烙鐵頭保持干凈，無焊渣等氧化物，并在表面鍍有一層焊錫；b.加熱焊件。烙鐵頭靠在兩焊件的連接處，加熱整個焊件全體，時間大約為 1～2 秒鐘。對于在印制板上焊接元器件來說，要注意使烙鐵頭同時接觸兩個被焊接物，圖中的導線與接線柱、元器件引線與焊盤要同時均勻受熱；c.送入焊絲。焊件的焊接面被加熱到一定溫度時，焊錫絲從烙鐵對面接觸焊件,注意：不要把焊錫絲送到烙鐵頭上。d.移開焊絲。當焊絲熔化一定量后，立即向左上 45°方向移開焊絲。e.移開烙鐵，焊錫浸潤焊盤和焊件的施焊部位以后，向右上 45°移開烙鐵。
