課件21張PPT。設計感悟理念 控 制：

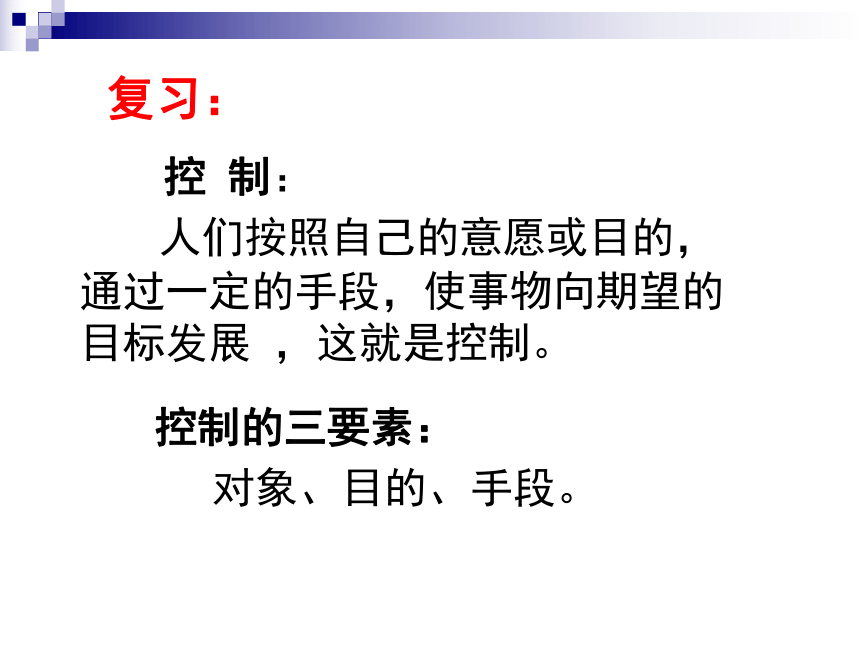

人們按照自己的意愿或目的，通過一定的手段，使事物向期望的目標發展 ，這就是控制。復習： 控制的三要素：

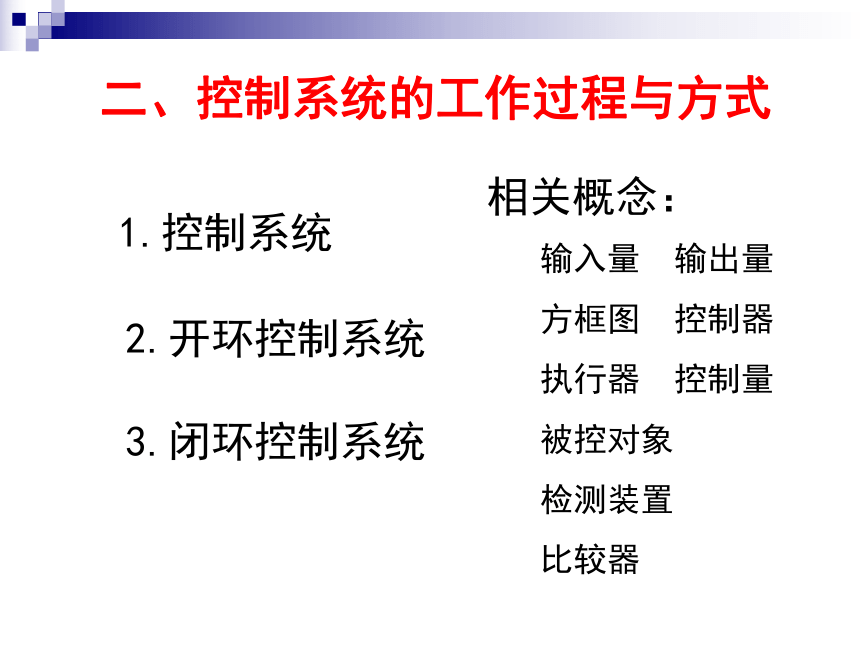

對象、目的、手段。二、控制系統的工作過程與方式 1.控制系統

2.開環控制系統

3.閉環控制系統相關概念：輸入量 輸出量
方框圖 控制器
執行器 控制量
被控對象
檢測裝置
比較器閉環控制系統：

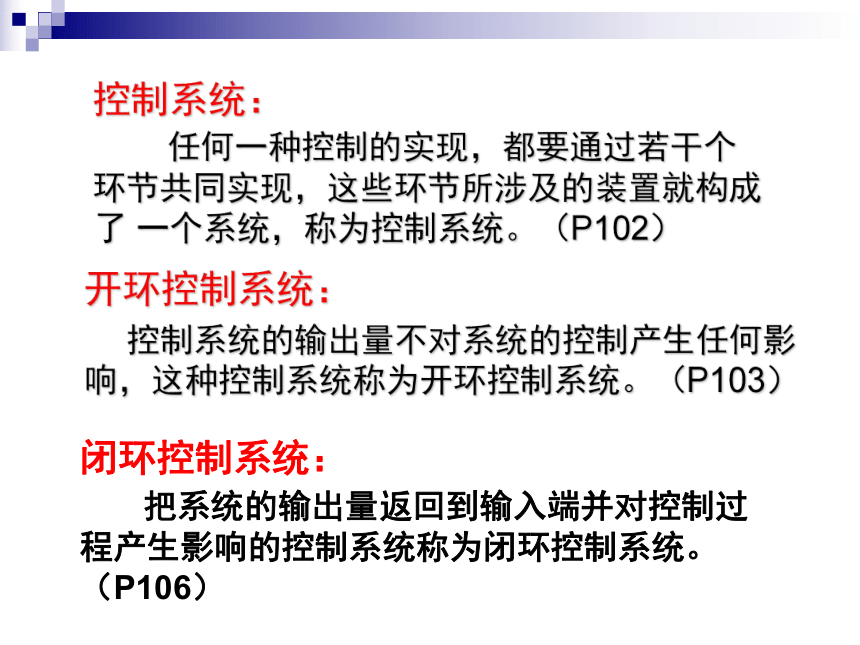

把系統的輸出量返回到輸入端并對控制過程產生影響的控制系統稱為閉環控制系統。（P106）控制系統：
任何一種控制的實現，都要通過若干個 環節共同實現，這些環節所涉及的裝置就構成了 一個系統，稱為控制系統。（P102） 開環控制系統：

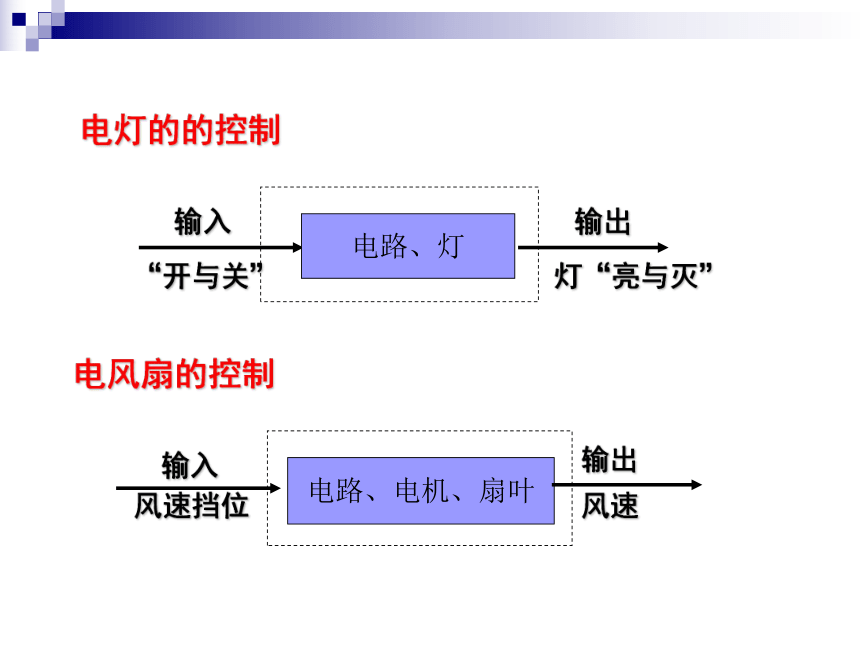

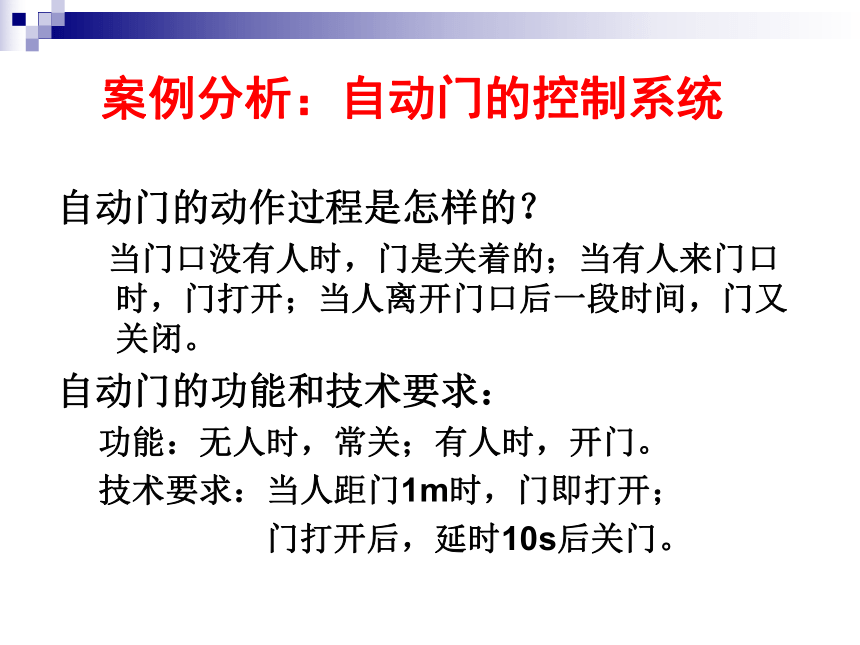

控制系統的輸出量不對系統的控制產生任何影 響，這種控制系統稱為開環控制系統。（P103）電燈的的控制電路、燈“開與關”燈“亮與滅”輸入輸出電風扇的控制電路、電機、扇葉風速擋位風速輸入輸出 自動門的動作過程是怎樣的？
當門口沒有人時，門是關著的；當有人來門口時，門打開；當人離開門口后一段時間，門又關閉。
自動門的功能和技術要求：
功能：無人時，常關；有人時，開門。
技術要求：當人距門1m時，門即打開；

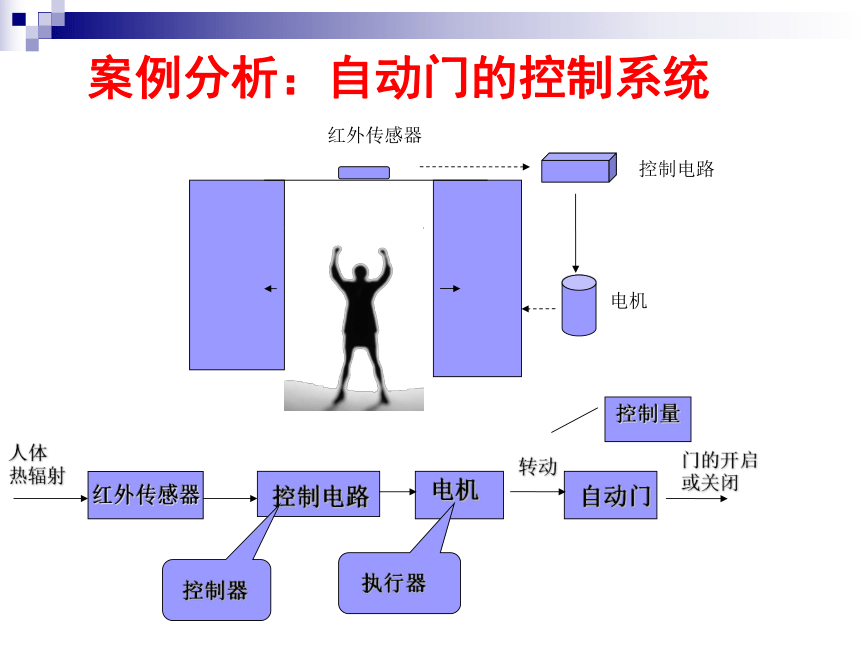

門打開后，延時10s后關門。案例分析：自動門的控制系統電機自動門控制電路門的開啟
或關閉人體

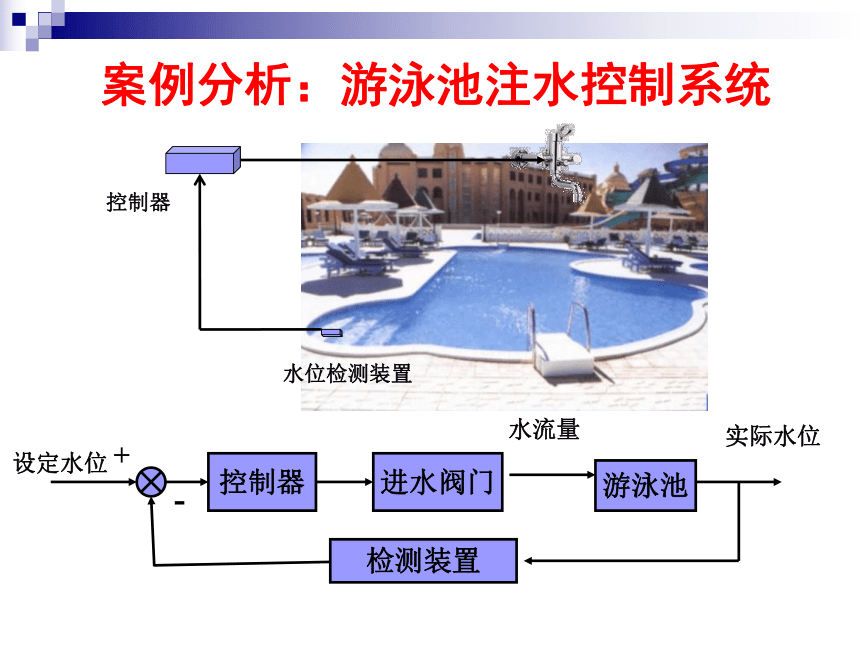

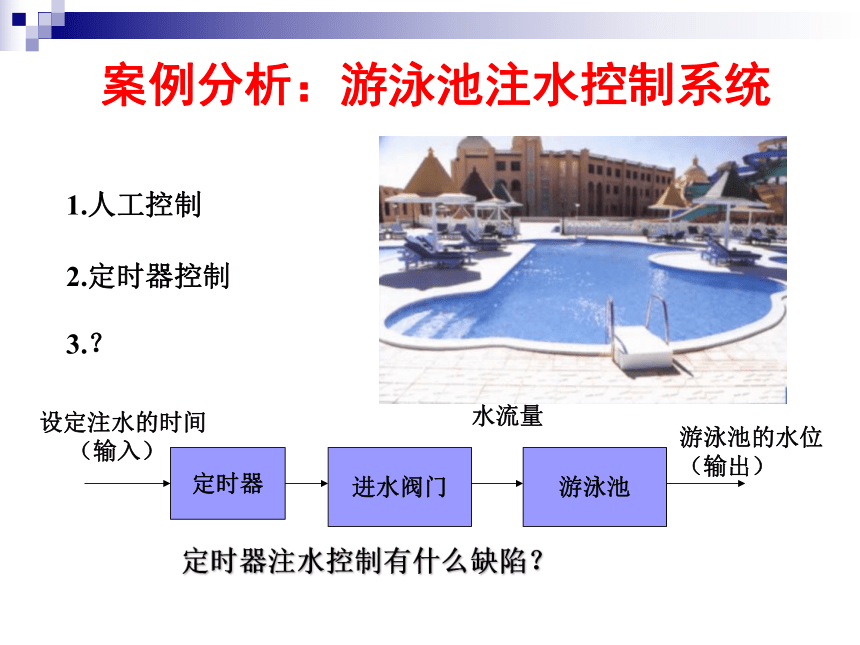

熱輻射轉動電機控制電路紅外傳感器控制器執行器控制量紅外傳感器案例分析：自動門的控制系統1.人工控制2.定時器控制定時器注水控制有什么缺陷？3.？案例分析：游泳池注水控制系統水位檢測裝置控制器案例分析：游泳池注水控制系統給定水位開環控制系統閉環控制系統案例分析：游泳池注水控制系統控制系統方框圖馬上行動：（P102）馬上行動：（P104）1.音樂噴泉的控制過程：： 探究：（P105） 1.賓館自動叫醒服務工作過程：客人撥通自動叫醒服務電話，電腦自動應答，并提示客人輸入房間號和需叫醒的時間，到時電腦將自動打電話叫醒客人。本系統是一個開環控制系統，所以如果系統自身的計時有誤，系統不能自動調整過來，叫醒時間也就要出差錯。 探究：（P105） 2.火災自動報警系統由火災探測器、現場報警部件和報警控制器組成。火災探測器包括感煙探測器和感溫探測器，現場報警部件包括警鈴、訊響器、報警門燈等，報警控制器按顯示方式的不同可分為數碼顯示和液晶漢顯兩種不同的類型。 輸入量為煙霧信號，輸出量為報警聲，控制量為電信號。馬上行動：（P106）1.家用縫紉機的縫紉速度控制系統：開環控制系統。2.電冰箱的溫度控制系統：閉環控制系統馬上行動：（P106）3.走道燈的聲光控制系統：開環控制系統4.交通路口紅綠燈自動控制系統：閉環控制系統 一般的交通路口紅綠燈控制系統，其紅、綠、黃燈亮的時間是固定的，不會根據車流量大小而改變紅綠燈的時間，這種紅綠燈控制系統為開環控制系統。如果控制系統能根據車流量大小改變紅綠燈時間，說明控制系統有檢測車流量的裝置，并把檢測到的信息反饋給控制系統，從而改變紅綠燈的時間，這是一個閉環控制系統閉環控制在日常生活中應用 我國科學家首次實現猴腦遙控機械手 科技動態我國科學家首次實現猴腦遙控機械手 “心電感應”技術是世界最熱門的研究領域之一。科學家們致力于在大腦和外部設備（例如假肢）之間建立一條傳輸大腦指令的通道，以此幫助行動障礙的人重獲獨立生活的能力。來自浙江大學研究組的科學家21日下午宣布，他們已在猴子身上實現了大腦信號“遙控”機械手做出抓、勾、握、捏等較精細的手勢。據了解，這是國際“腦－機接口”領域取得的最新成就，不僅為科學家進一步為殘障人士研發精密假手帶來了希望，也為進一步全面破譯腦部精細信號，并將信號對機器的準確傳遞建立了研究模型。  (2012年3月3日）科技動態Thank You!祝大家學習愉快!
