認識計算機系統

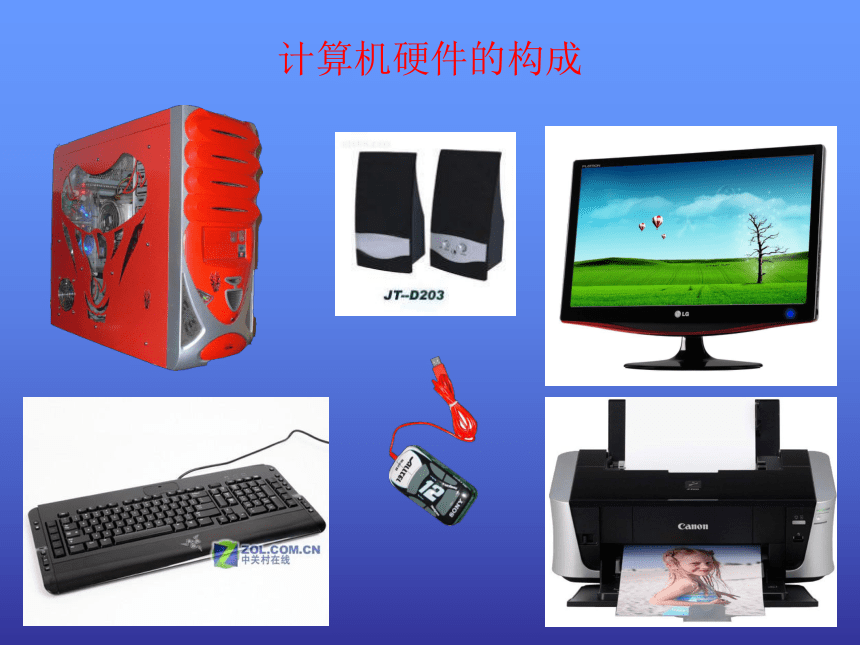

計算機硬件的構成

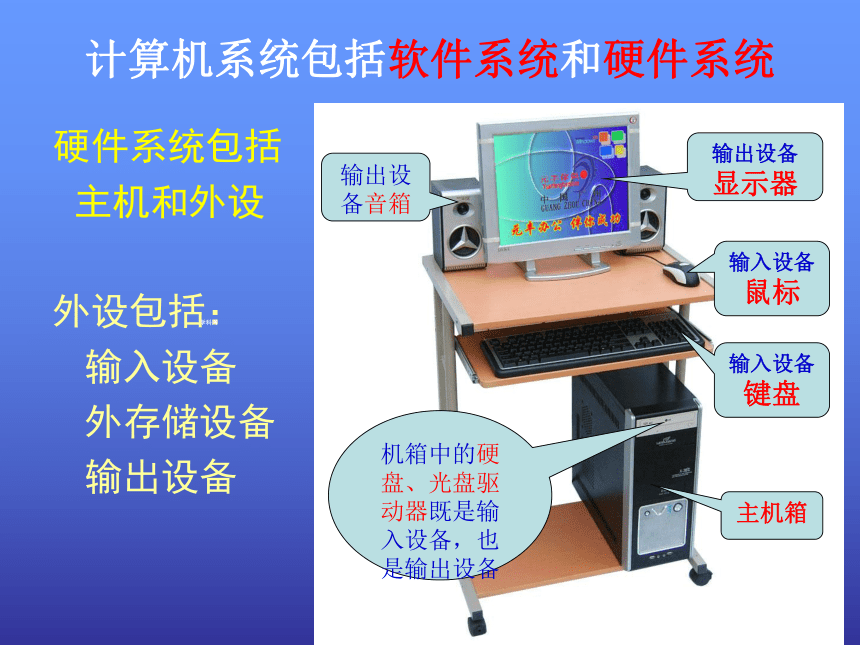

計算機系統包括軟件系統和硬件系統
硬件系統包括
主機和外設
外設包括：
輸入設備
外存儲設備
輸出設備
輸出設備
顯示器
輸入設備
鼠標
輸入設備
鍵盤
主機箱
機箱中的硬盤、光盤驅動器既是輸入設備，也是輸出設備
輸出設備音箱

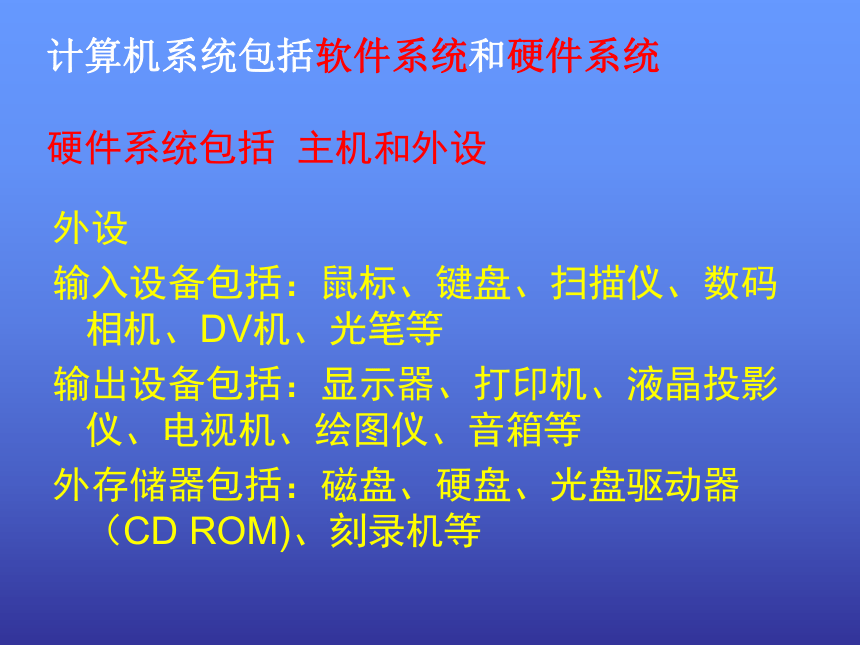

計算機系統包括軟件系統和硬件系統
硬件系統包括 主機和外設
外設
輸入設備包括：鼠標、鍵盤、掃描儀、數碼相機、DV機、光筆等
輸出設備包括：顯示器、打印機、液晶投影儀、電視機、繪圖儀、音箱等
外存儲器包括：磁盤、硬盤、光盤驅動器（CD ROM)、刻錄機等

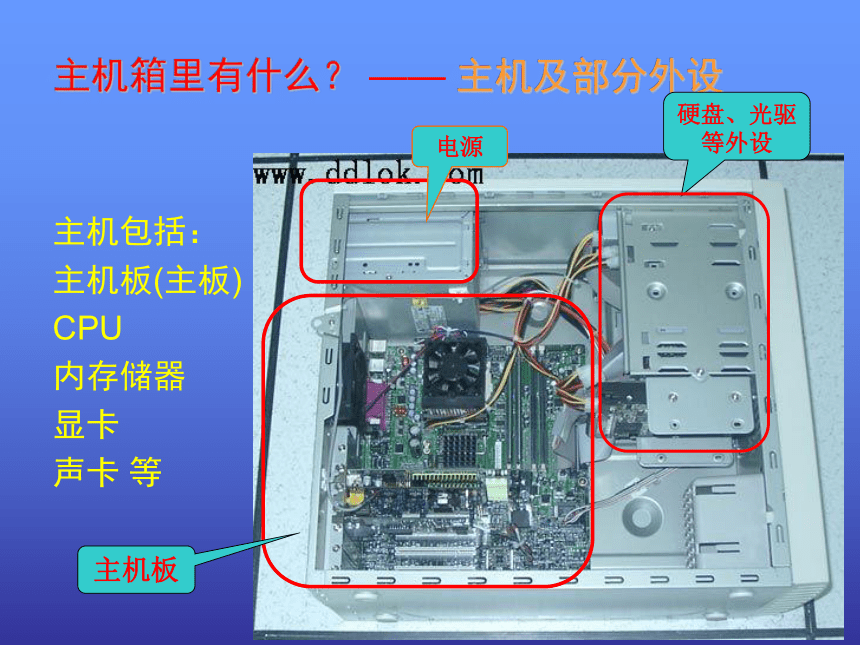

主機箱里有什么？ —— 主機及部分外設
主機包括：
主機板(主板)
CPU
內存儲器
顯卡
聲卡 等
主機板
硬盤、光驅等外設
電源

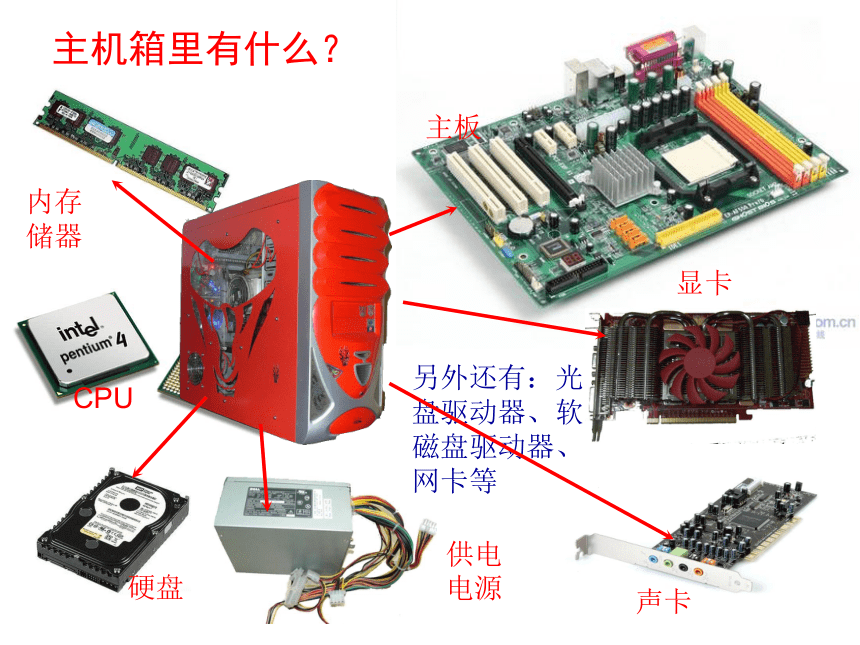

主機箱里有什么？
主板
顯卡
聲卡
硬盤
另外還有：光盤驅動器、軟磁盤驅動器、網卡等
CPU
內存儲器
供電電源

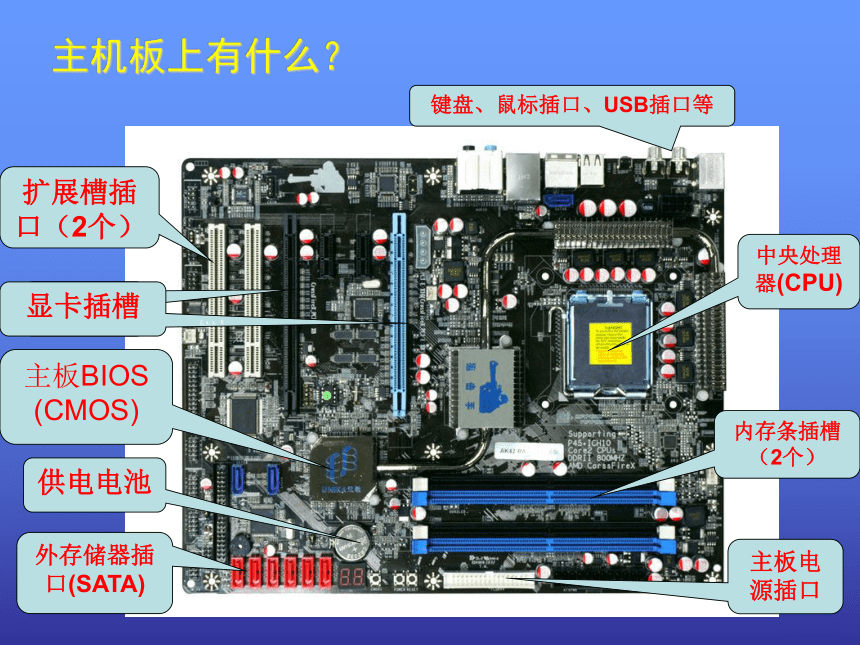

主機板上有什么？
擴展槽插口（2個）
顯卡插槽
主板BIOS
(CMOS)
供電電池
外存儲器插口(SATA)
中央處理器(CPU)
鍵盤、鼠標插口、USB插口等
內存條插槽
（2個）
主板電源插口

主板構造

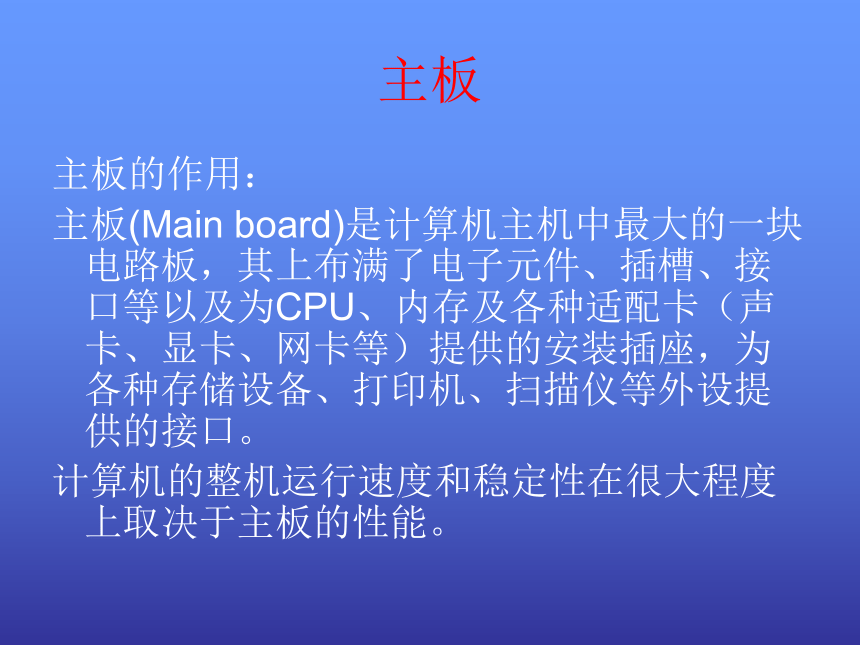

主板
主板的作用：
主板(Main board)是計算機主機中最大的一塊電路板，其上布滿了電子元件、插槽、接口等以及為CPU、內存及各種適配卡（聲卡、顯卡、網卡等）提供的安裝插座，為各種存儲設備、打印機、掃描儀等外設提供的接口。
計算機的整機運行速度和穩定性在很大程度上取決于主板的性能。
CPU
CPU全稱為中央處理器，CPU是Center processor unit的縮寫，它是計算機的心臟。
CPU的主要技術指標是主頻，主頻的大小決定了計算機的性能，即主頻越大，計算機速度越快。
主機包括：主機板(主板)、CPU、內存儲器、顯卡、聲卡
CPU外觀
正面 背面
CPU的技術規格和性能
主頻：主頻是CPU的時鐘頻率，即每秒鐘計算的次數，單位為KHz、MHz、GHz
1 KHz＝ 1024次/秒 （約等于1000次，因此稱1K）
1 MHz＝ 1024 KHz （約等于1000K）
1 GHz＝ 1024 MHz （約等于1000M）
1024＝ 2 10 ≈ 10 3，我們平時稱為1k，按1000記憶
1G＝1024×1024×1024 ≈ 10 9 （10億）
比如：我們家里的電腦是1.7G、2.4G，雙核2.2G，就是指的主頻為1.7GHz、2.4GHz、2.2GHz×2。
CPU的技術規格和性能
外頻：CPU的外頻即系統總線的工作頻率，由計算機主板提供，如533MHz、800MHz等，外頻也是影響計算機計算速度的主要指標。
倍頻：是指CPU的外頻與主頻的比值（倍數）。
緩存：(Cache)是指可以進行高速數據交換的存儲器。它先于內存同CPU進行數據交換，因此速度很快。CPU緩存分為L1Cache（一級緩存）和L2Cache（二級緩存）兩種
計算機的工作原理
1、輸入設備：鍵盤、鼠標、外存儲器、掃描儀、光筆、數碼相機、DV機、紙帶機等
2、在處理數據的過程中，暫時數據放在緩存中，階段性結果放在內存中，因此不斷的與緩存、內存交換數據)
3、輸出設備：顯示器、打印機、外存儲器、音箱、液晶投影儀、繪圖儀、電視機等
由輸入設備輸入數據
將數據保存在內存儲器中
中央處理器處理數據
處理完畢將結果送到輸出設備
內存
內存簡介：
內存是計算機用來存儲程序和數據的元件，是一組或多組具有輸入、輸出和數據存儲功能的集成電路。
金手指：是和主板插槽接觸交換數據的線路。
定位缺口
1、內存的分類：
按工作原理分為只讀存儲器(ROM)和隨機存儲器(RAM)。
按功能分為主存儲器、Cache和BIOS存儲器。
CMOS是內存的一種，它由電池供電，常年保持數據不變(ROM)，它主要保存著計算機啟動所需要的最基本的程序和數據，比如計算機的配置情況等。
CPU緩存(Cache)封裝在中央處理器(CPU)中，它一般為SRAM組成，讀寫速度極快。
主存儲器一般為RAM，現在多數為DDR，頻率一般800MHz。

2、內存的主要技術指標：
內存的容量：內存是計算機中的主要部件，它是相對于外存而言的。內存容量越大越好，但要受到主板支持最大容量的限制。單條內存的容量通常為128MB、256MB、512MB、1GB、2GB等。
注意：B為Byte的縮寫，漢語意思為“字節”，它由8位二進制數構成，數值在0～255之間，例如：10110001＝177。
一個字母可以用一個字節表示，一個漢字兩個字節表示。
(2) 存取時間：存取時間是指讀取數據所需要的時間，目前大多數的DDRAM芯片的存取時間為3ns，品質較好的能達到2ns。
(3) 時鐘頻率：時鐘頻率是內存穩定運行的最大頻率，支持的時鐘頻率越高，其性能就越好。
計算機的其他知識
顯卡：顯卡是計算機與顯示器的接口板，它插在主板上，負責將計算機的數字信號轉換為圖象信號發送給顯示器。
顯卡分為板載顯卡和獨立顯卡，如果經常玩游戲、搞設計，最好裝獨立顯卡(板載顯卡慢)。
聲卡：聲卡是計算機主板與音箱的接口板，它負責將CPU處理的數字信號轉換為聲音信號發送給音箱。現在多數聲卡都集成在主板上(板載)。
網卡：網卡是計算機主板與網絡的接口板，它負責將脈沖流轉換為數字信號送給CPU處理，現在多數主板都有板載網卡。
板載顯卡、聲卡
鼠標接口
鍵盤接口
視頻接口
板載顯卡
的顯示器接口
并行端口
USB插口
USB插口
板載網卡接口
板載聲卡接口
各式各樣的顯卡
顯卡是計算機的重要部件，其上帶有緩存，顯卡的性能決定圖形、視頻、游戲的速度。
圖形加速顯卡
計算機系統
硬件系統
軟件系統
主機板
CPU(中央處理器)
BIOS(CMOS)芯片
內存
顯卡、聲卡、網卡
輸入設備
輸出設備
鍵盤、鼠標
掃描儀、光筆
硬盤、U盤
光盤驅動器
顯示器、打印機
投影儀等
CPU插座、內存插槽、顯卡插槽、擴展槽(可插聲卡、網卡、視頻卡等)
系統軟件：用來管理計算機硬件的程序，如：操作系統
Windows系統、DOS系統、Unix系統
顯卡及其他設備驅動程序等
應用軟件：為完成某一任務而編寫的專用程序，如Word、
Excel、播放器、財會軟件等
既是輸入也是輸出
主機
外設
完整的計算機系統構成
運算器
控制器
