閃爍燈的原理與制作

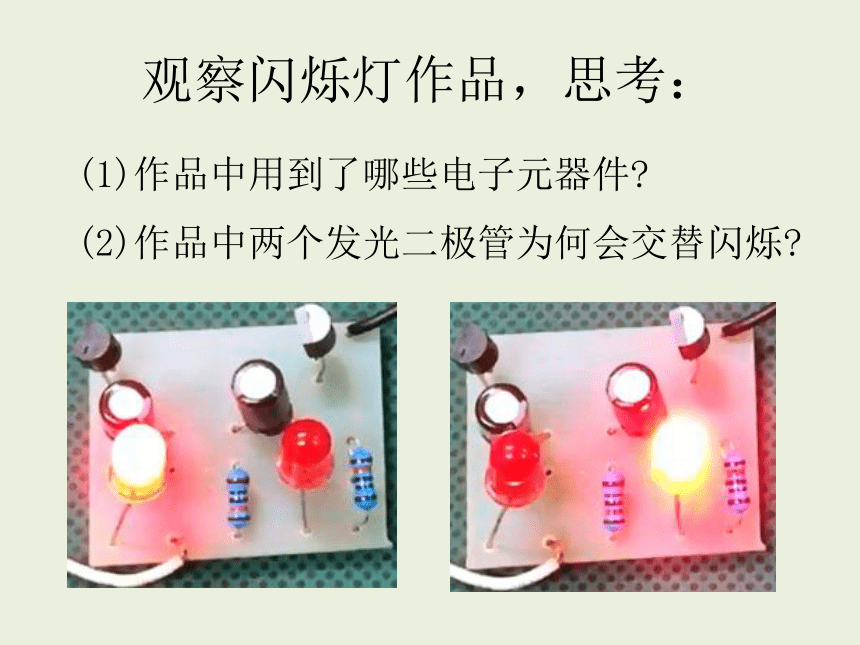

觀察閃爍燈作品，思考：
(1)作品中用到了哪些電子元器件
(2)作品中兩個發光二極管為何會交替閃爍
一、工作原理

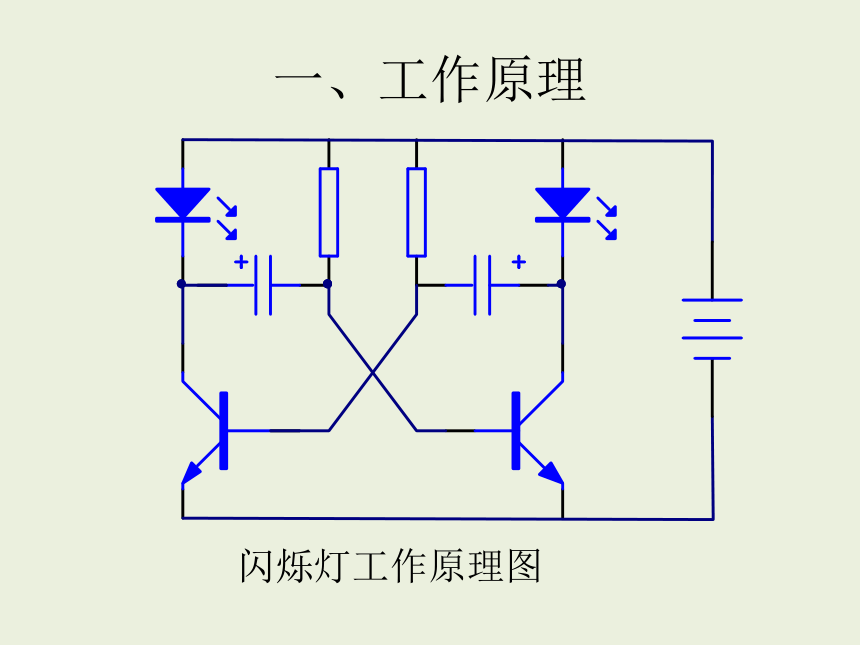

閃爍燈工作原理圖

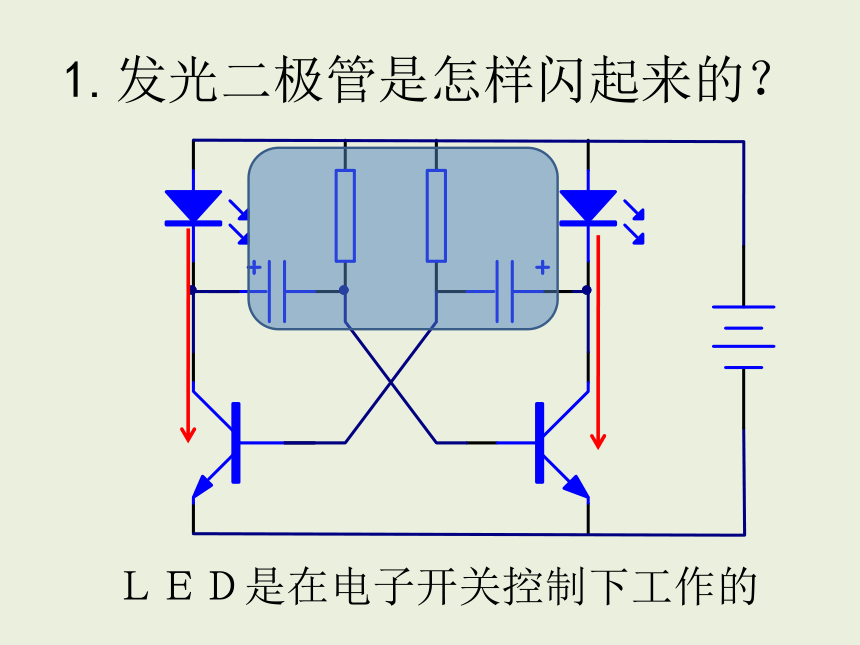

1.發光二極管是怎樣閃起來的？
ＬＥＤ是在電子開關控制下工作的

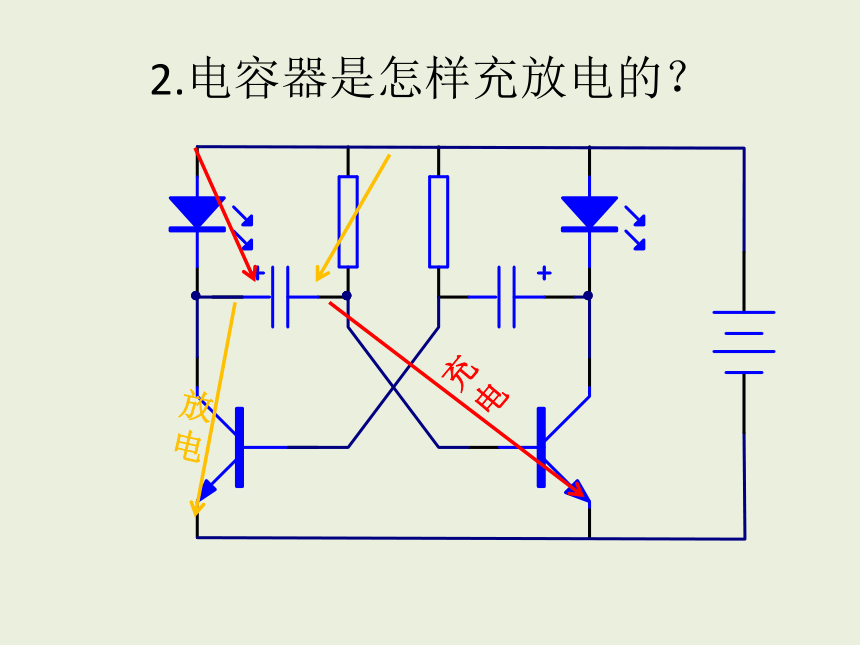

2.電容器是怎樣充放電的？
放電
充電

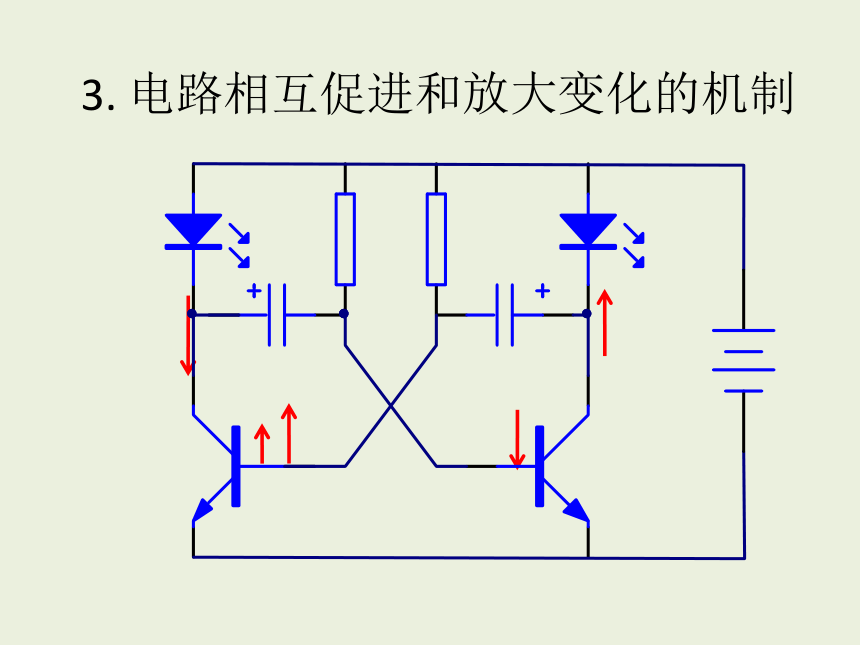

3. 電路相互促進和放大變化的機制
兩個發光二極管交替閃爍原理
１、電子開關自動控制ＬＥＤ工作；
２、電容器有合適的充電、放電回路；
３、電路有相互促進和放大變化的機制。
　　

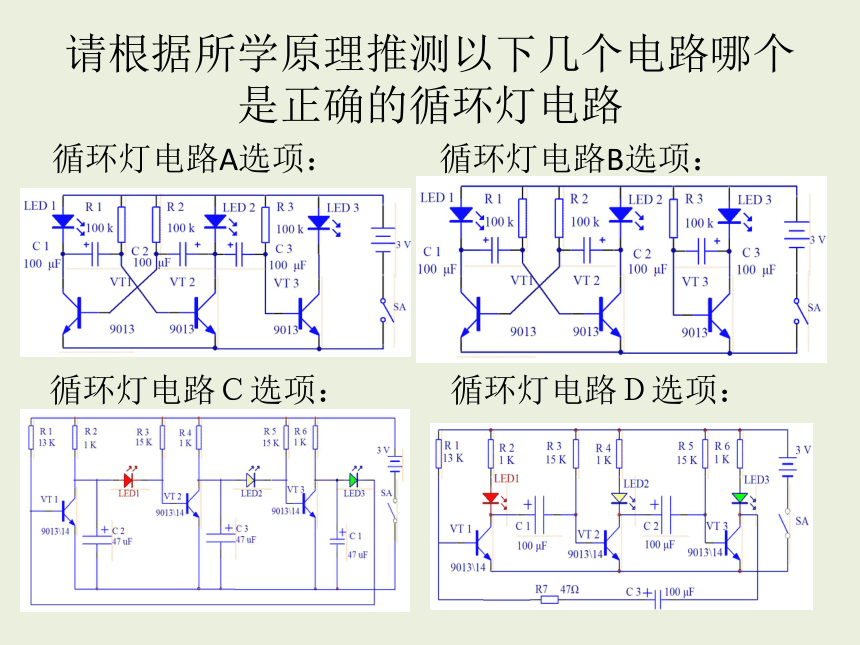

在閃爍燈的基礎上再加一路LED即可，以下幾個電路哪個是正確的循環燈電路？為什么？
　循環燈與閃爍燈的工作原理是基本相同的，
請根據所學原理推測以下幾個電路哪個是正確的循環燈電路
循環燈電路A選項：　　　循環燈電路B選項：
循環燈電路Ｃ選項：　　　循環燈電路Ｄ選項：
二、制作作品
1.準備器材：
①1/8W電阻器Ｒ：82ＫΩ２只；
②電解電容器C：100 F/10V ２只；
③發光二極管LED：Φ5 LED ２只；
④晶體三極管VT：9013/9014型 ２只；
⑤電池盒鐵片：2片；
⑥電源開關：1只；
⑦電路安裝板：1塊。
電路安裝板：單面板、銅箔面是焊接面。
電路安裝圖：與電路安裝板上的焊接面是一致的，焊接時以此為準！
作品制作要求
（1）正確識別、安裝元器件；
（2）焊點符合質量標準；
（3）閃爍燈能正常工作。
　　焊點的質量標準
（1）電接觸良好；
（2）機械性能牢固；
（3）外形清潔美觀。
2.焊接電阻器
　　確認電阻器的位置、安裝電阻器、電阻器距離電路安裝板高度約2－3mm、用點錫焊接法焊接電阻器、剪去多余管腳。（管腳勿對人）
3.焊接電容器
焊接方法同電阻器，注意管腳極性。
識別方法：
（1）管腳引線外形長正短負。
（2）外殼上有“-”標記端的引線為
負極。
４.焊接發光二極管
　　焊接方法同電阻器，注意管腳極性。
另：LED距離電路安裝板高度約15mm。
5. 焊接三極管
　　焊接方法同電阻器，注意管腳極性。
　　將三極管有標識文字的平面朝向自己，管腳向下，從左到右依次為e、b、c 極。
e b c
先檢查再試驗
　　通電前先檢查電路安裝板已經焊接好的元器件是否正確焊接，以避免制作不當損壞元器件或引起故障。通電測試兩只發光二極管應輪流點亮。
故障檢測：見表格
常見故障 可能原因
1 發光二極管有時循環交替閃爍、有時不亮 部分元器件焊點有虛焊現象
2 發光二極管都不亮 電源未接通或部分元器件假焊或錯焊
三、展示評價
評價量表
完全不懂、部分懂了、了解、理解
工作原理的學習
優秀 良好 及格
正確識別元器件 正確識別 錯識1種 錯識2種
按圖安裝元器件 全部學會 錯裝1只 錯裝2只
焊點質量 符合標準 1－２個出錯 ３－４個出錯
綜合評價
四、小結
1. 學習閃爍燈電路的工作原理。
２.學習元器件識別、安裝、焊接的基本方法。
拓展提高
1.請在學習了閃爍燈電路工作原理的基礎之上探究循環燈的工作原理。
2.請用所學技術（例如木工技術）設計制作一個閃爍燈外殼。
