電子小制作—
控制電路的應用

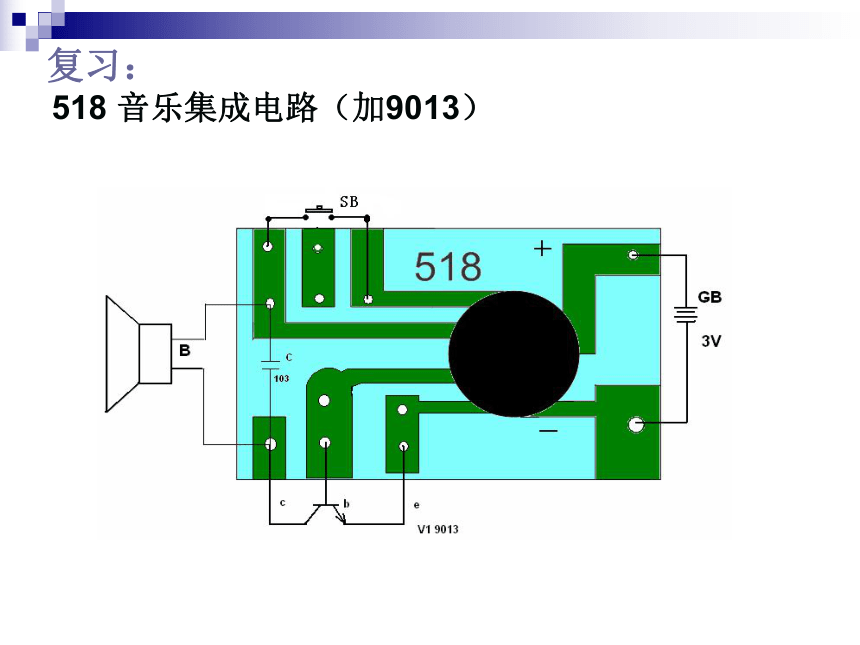

518 音樂集成電路（加9013）
復習：
實物圖：
符號
BM

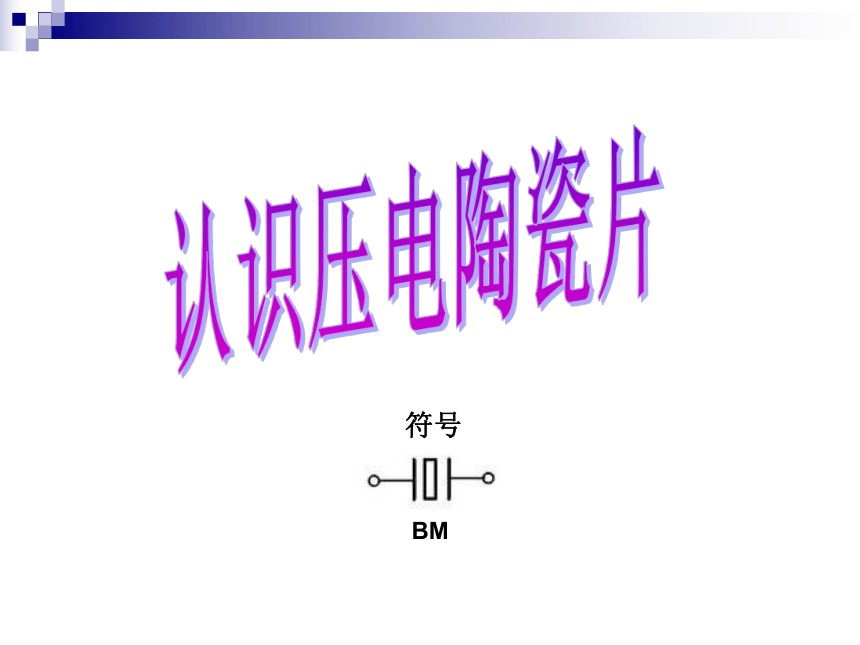

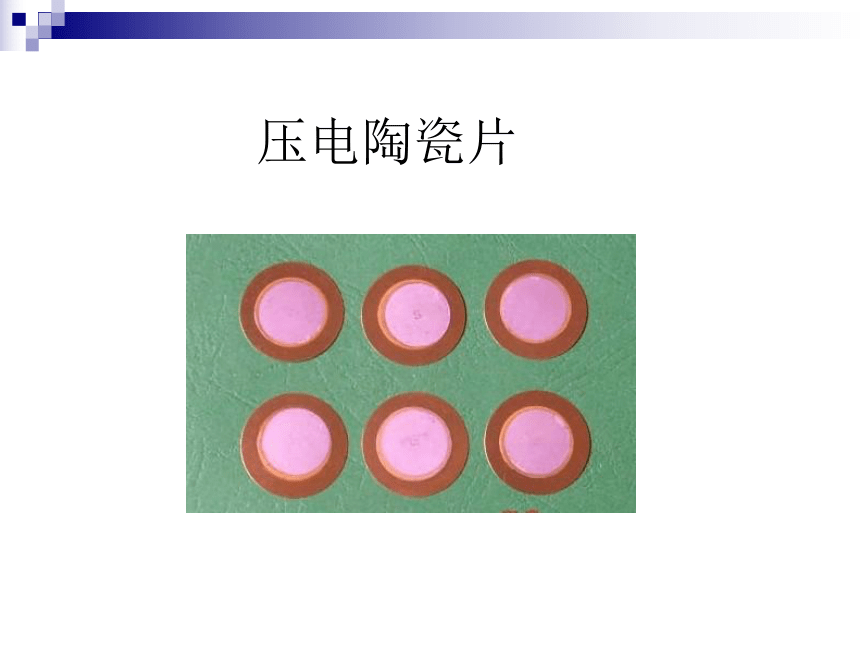

壓電陶瓷片
壓電陶瓷片特點

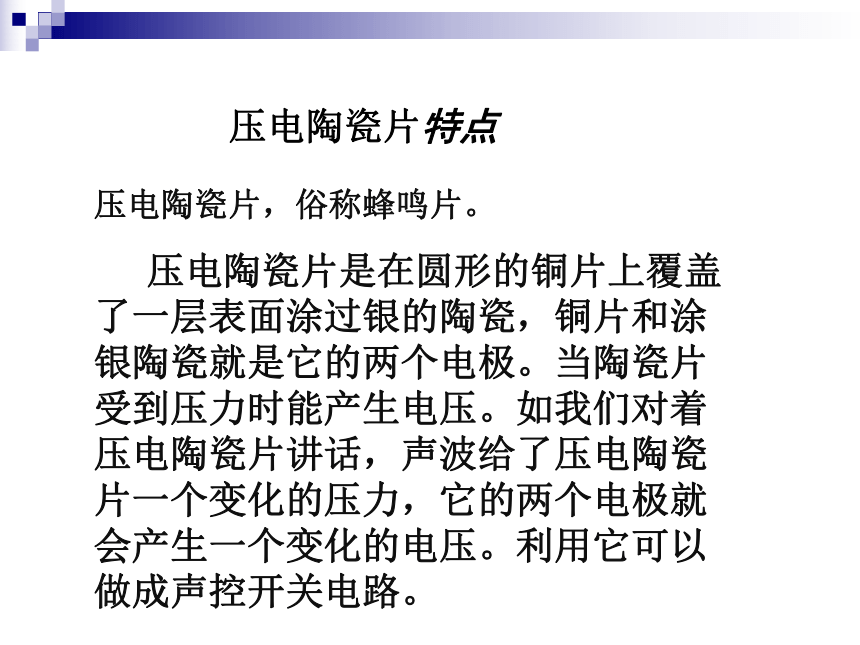

壓電陶瓷片，俗稱蜂鳴片。
壓電陶瓷片是在圓形的銅片上覆蓋了一層表面涂過銀的陶瓷，銅片和涂銀陶瓷就是它的兩個電極。當陶瓷片受到壓力時能產生電壓。如我們對著壓電陶瓷片講話，聲波給了壓電陶瓷片一個變化的壓力，它的兩個電極就會產生一個變化的電壓。利用它可以做成聲控開關電路。

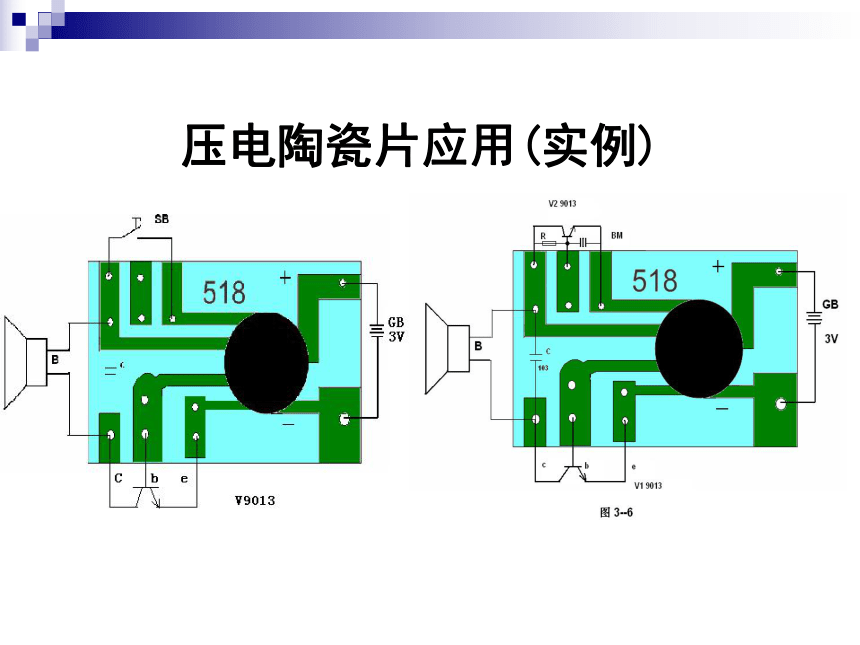

壓電陶瓷片應用(實例)
壓電陶瓷片應用(實例）
當有聲音時，壓電陶瓷片將聲波壓力轉換成微弱的電信號，經三極管V2放大后作為音樂集成電路的驅動信號。當聲音達到一定強度時，揚聲器中就
能發出悅耳的樂聲
要使用的元器件：
9013三極管1只
15歐的電阻1只
壓電陶瓷片1只
輔助工具：鑷子
制作流程：
接觸控開關拆下的2根導線
注意事項：
壓電陶瓷片的連接：

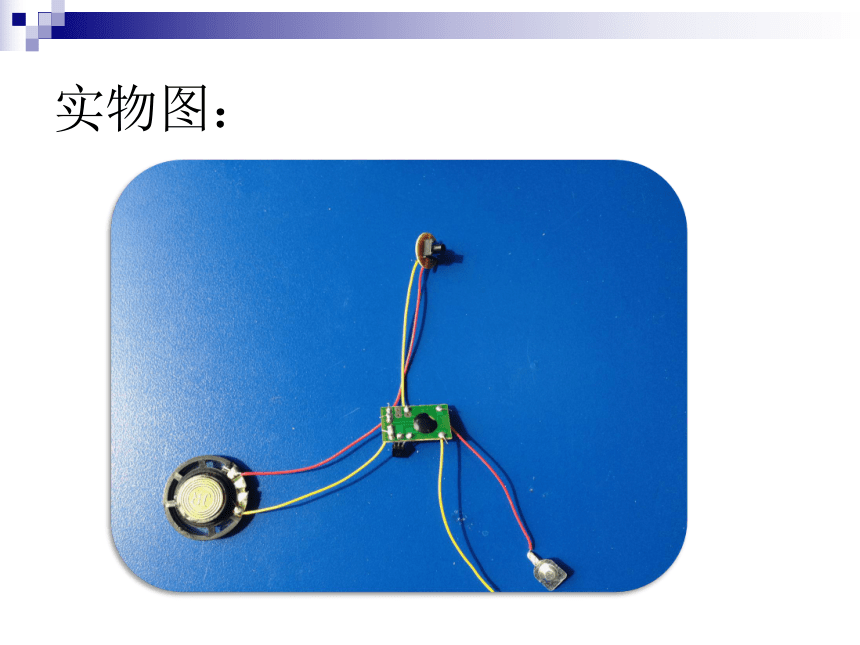

完成圖：
壓電陶瓷片應用(實例）
樓道聲控燈：
其實聲控燈有三個開關。分別是光感開關、聲控開關和延時開關。白天
的時候光感應開關是不開的，到了晚上無光的時候自動打開，然后聲控打開
燈，再通過延時開關關閉燈。
其他聲控燈：
課后拓展：
課后回家利用網絡研究下其他聲控電路及
其原理，除了觸控、聲控外還有其他的控制
方法嗎？如光控、磁控，網上收集研究下
相關知識，下節課討論。
