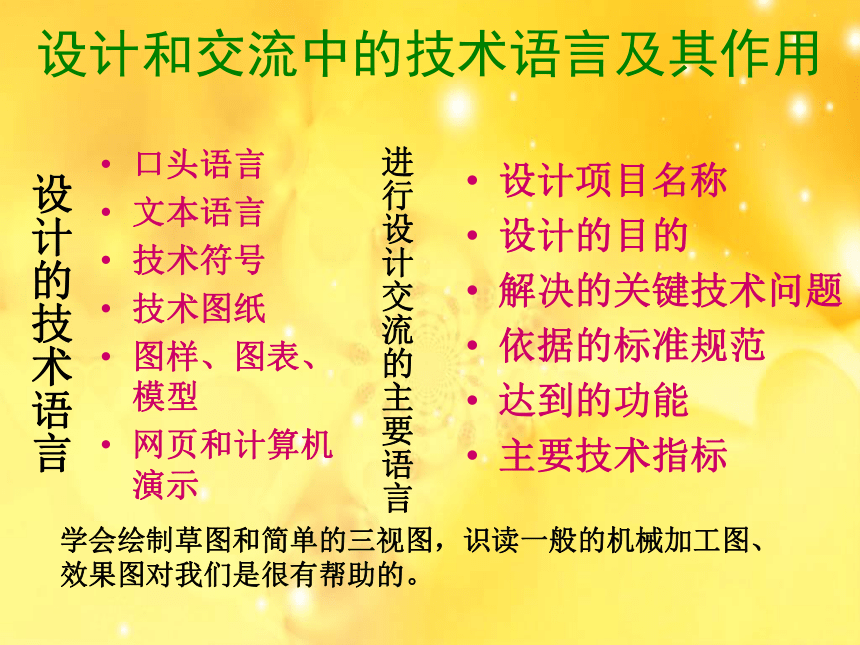

課件25張PPT。第三節 設計和交流中的技術語言設計和交流中的技術語言及其作用口頭語言
文本語言
技術符號
技術圖紙
圖樣、圖表、模型
網頁和計算機演示
設計的技術語言進行設計交流的主要語言設計項目名稱
設計的目的
解決的關鍵技術問題
依據的標準規范
達到的功能
主要技術指標
學會繪制草圖和簡單的三視圖，識讀一般的機械加工圖、效果圖對我們是很有幫助的。影
子影
子影
子物體在光線的照射下，會在地面或墻面上投下影子， 。投

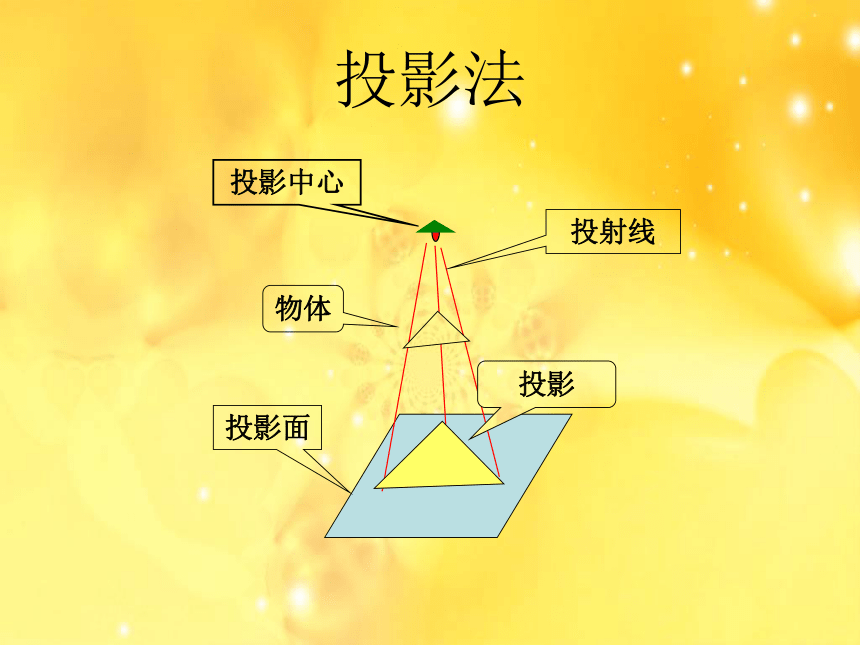

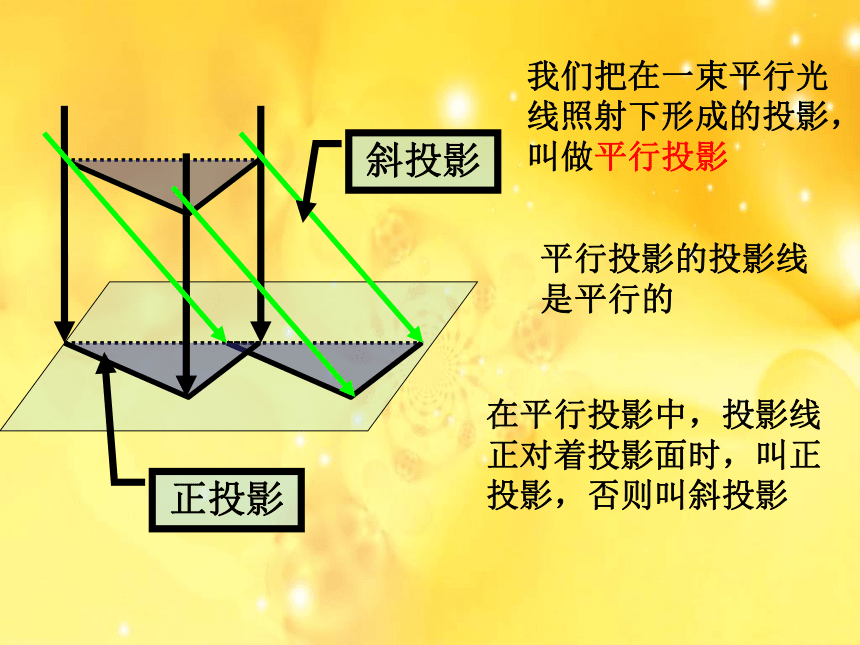

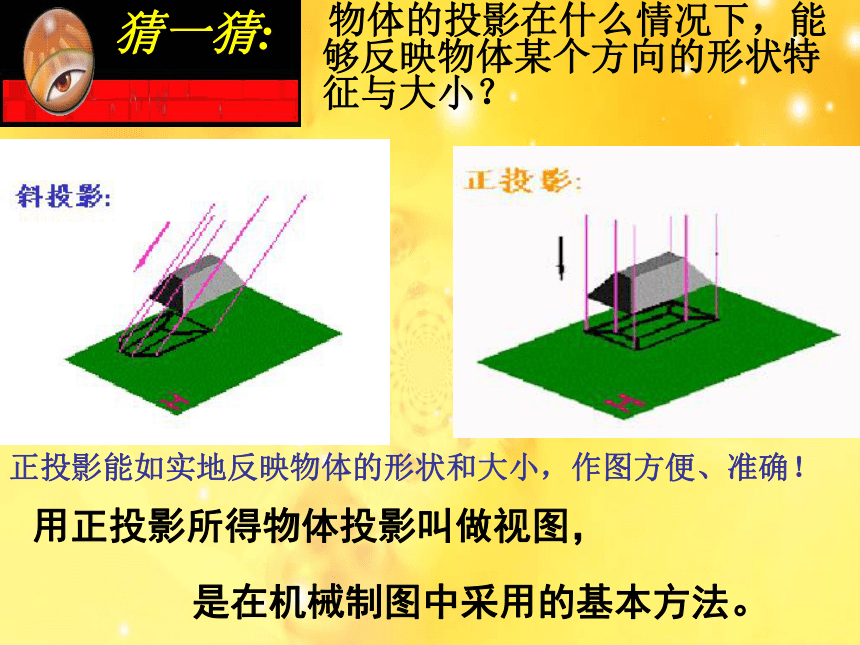

影這個影子就是投影投影法斜投影正投影我們把在一束平行光線照射下形成的投影，叫做平行投影平行投影的投影線是平行的在平行投影中，投影線正對著投影面時，叫正投影，否則叫斜投影 物體的投影在什么情況下，能夠反映物體某個方向的形狀特征與大小？
正投影能如實地反映物體的形狀和大小，作圖方便、準確！用正投影所得物體投影叫做視圖，
是在機械制圖中采用的基本方法。猜一猜:正投影的基本特征真實性 積聚性 收縮性平 行垂 直傾 斜投影反映實形投影縮小、縮短投影積聚為一直線下面是一物體正投影得到的一張圖，你能看出它是什么形狀嗎？提示：?jiǎn)栴}:一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？答案：不能怎樣才能更完整地表達物體的形狀和大小呢？答案:多方向投影（三視圖）.從上面看從左面看從正面看
主視圖左視圖俯視圖從正面看到的圖形叫做主視圖;從左面看到的圖形叫做左視圖;從上面看到的圖形叫做俯視圖.概 念我們一起來看長方體的三視圖動手畫一畫2cm 4cm 6cm bah長對正 高平齊 寬相等 左視圖hba選兩個視圖
進行觀察，
其中有沒有
相等的線段 長方體的三視圖 主視圖主、俯視圖長對正，俯視圖左視圖 5cm畫圖原則：主、左視圖高平齊，俯、左視圖寬相等.思考請你畫出正四棱錐的三視圖。四棱錐的三視圖。主視圖左視圖俯視圖說一說請通過觀察說出右面的四圖的三視圖分別是什么？主視圖 左視圖 俯視圖感悟:對于任何事情和事物我們都要多角度、多方面來觀察和分析，這樣才能做到客觀和準確。注意畫三視圖時看得見的線都要畫上去.挑戰自我畫出下列模型的三視圖主視方向
