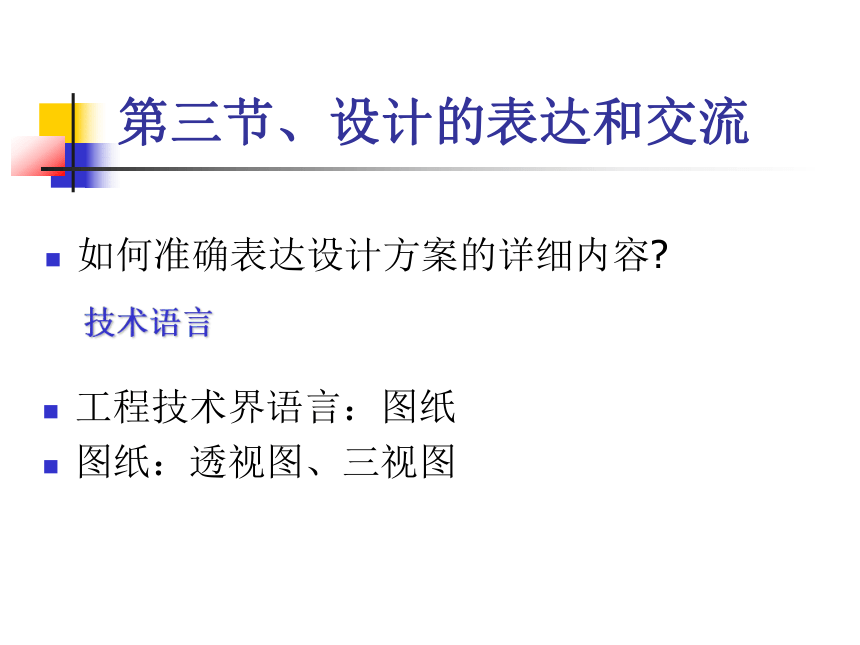

如何準確表達設計方案的詳細內容? 技術語言
工程技術界語言：圖紙
圖紙：透視圖、三視圖技術語言指在技術活動中進行信息交流的特有的語言。

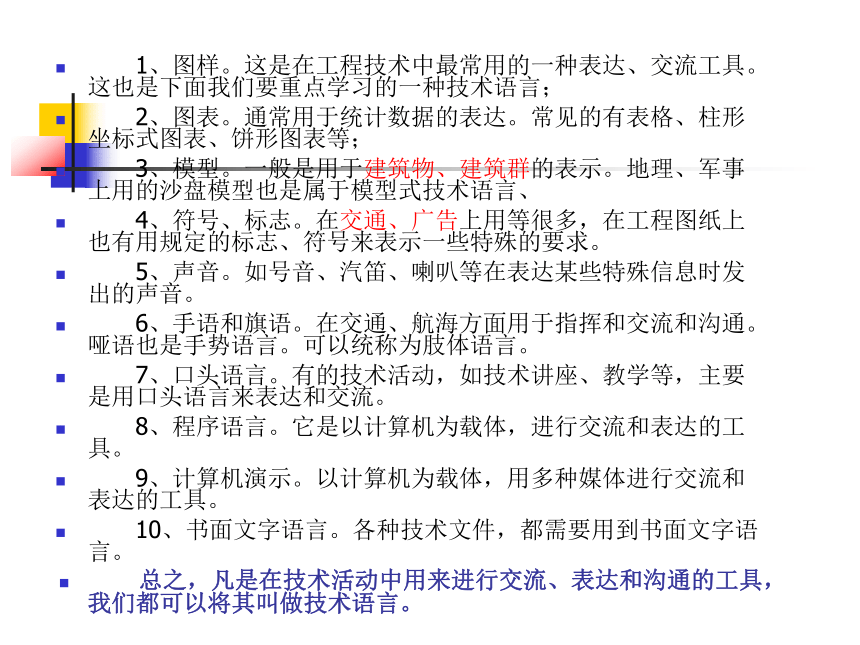

圖樣、圖表（圖形、表格）、模型、聲音、手勢、標志等，我們統稱為“技術語言”。 　　
　　1、圖樣。這是在工程技術中最常用的一種表達、交流工具。這也是下面我們要重點學習的一種技術語言；
　　2、圖表。通常用于統計數據的表達。常見的有表格、柱形坐標式圖表、餅形圖表等；
　　3、模型。一般是用于建筑物、建筑群的表示。地理、軍事上用的沙盤模型也是屬于模型式技術語言、
　　4、符號、標志。在交通、廣告上用等很多，在工程圖紙上也有用規定的標志、符號來表示一些特殊的要求。
　　5、聲音。如號音、汽笛、喇叭等在表達某些特殊信息時發出的聲音。
　　6、手語和旗語。在交通、航海方面用于指揮和交流和溝通。啞語也是手勢語言。可以統稱為肢體語言。
　　7、口頭語言。有的技術活動，如技術講座、教學等，主要是用口頭語言來表達和交流。
　　8、程序語言。它是以計算機為載體，進行交流和表達的工具。
　　9、計算機演示。以計算機為載體，用多種媒體進行交流和表達的工具。
　　10、書面文字語言。各種技術文件，都需要用到書面文字語言。
　　總之，凡是在技術活動中用來進行交流、表達和溝通的工具，我們都可以將其叫做技術語言。一、制圖標準圖紙幅面及格式

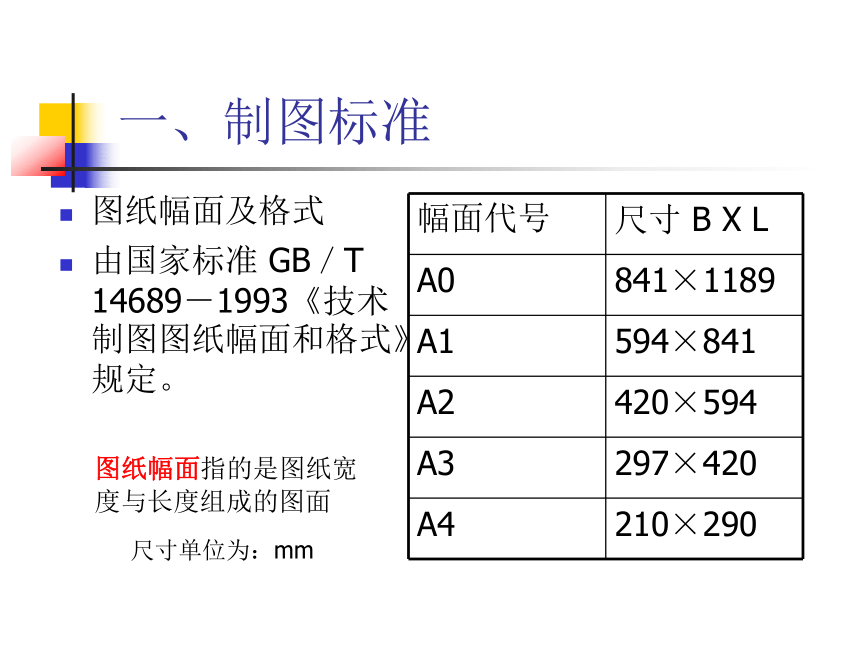

由國家標準 GB／T 14689－1993《技術制圖圖紙幅面和格式》規定。

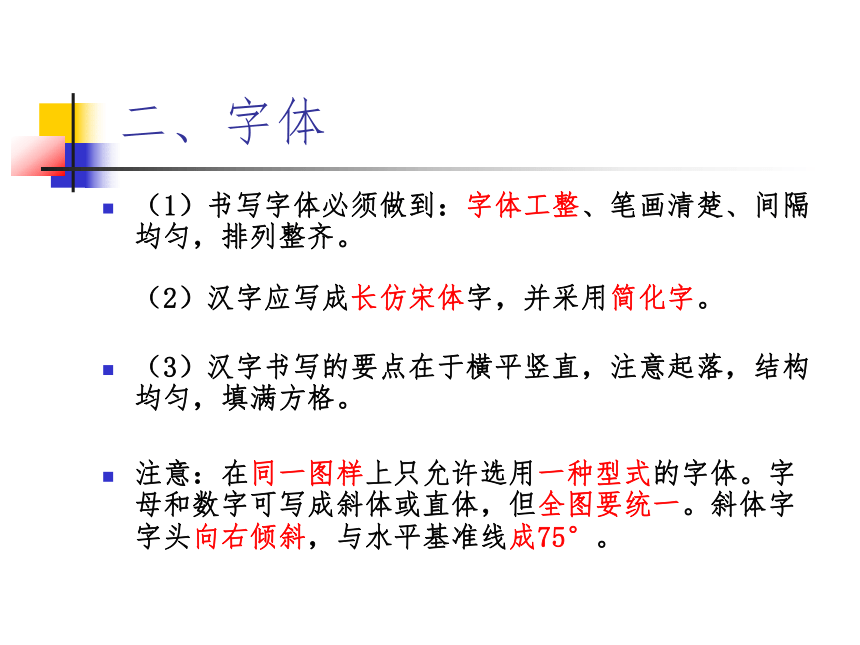

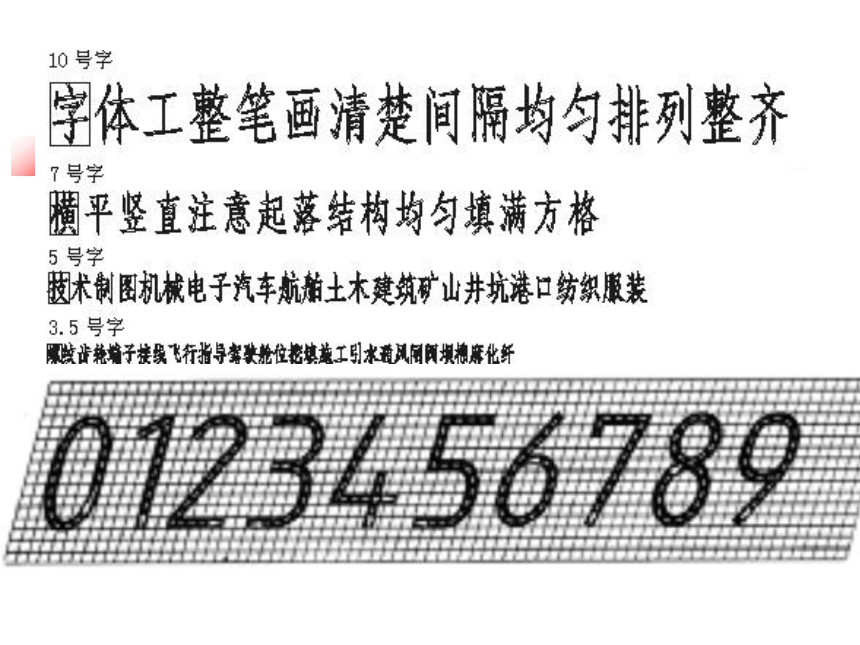

圖紙幅面指的是圖紙寬度與長度組成的圖面 尺寸單位為：mm 二、字體（1）書寫字體必須做到：字體工整、筆畫清楚、間隔均勻，排列整齊。 （2）漢字應寫成長仿宋體字，并采用簡化字。
（3）漢字書寫的要點在于橫平豎直，注意起落，結構均勻，填滿方格。
注意：在同一圖樣上只允許選用一種型式的字體。字母和數字可寫成斜體或直體，但全圖要統一。斜體字字頭向右傾斜，與水平基準線成75°。

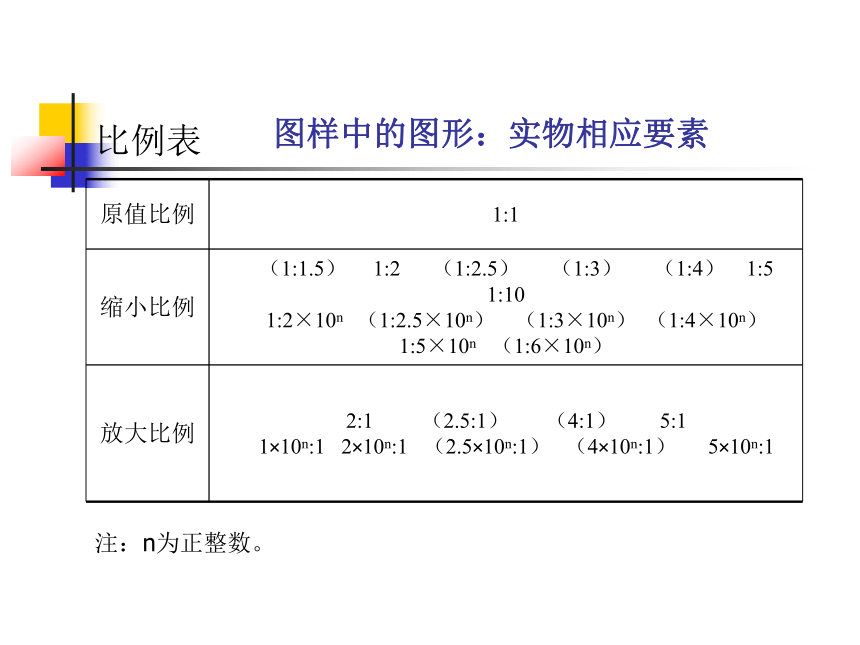

比例表

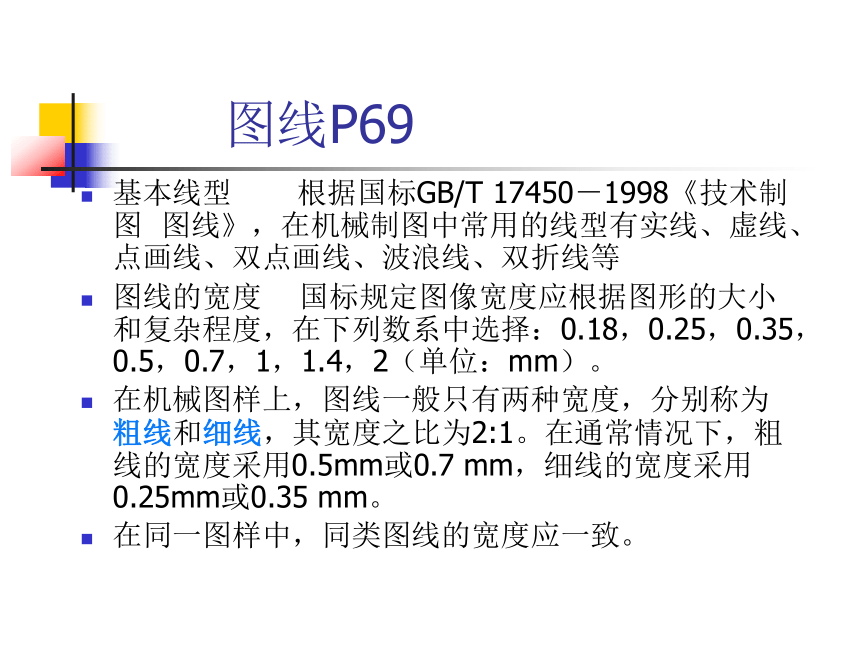

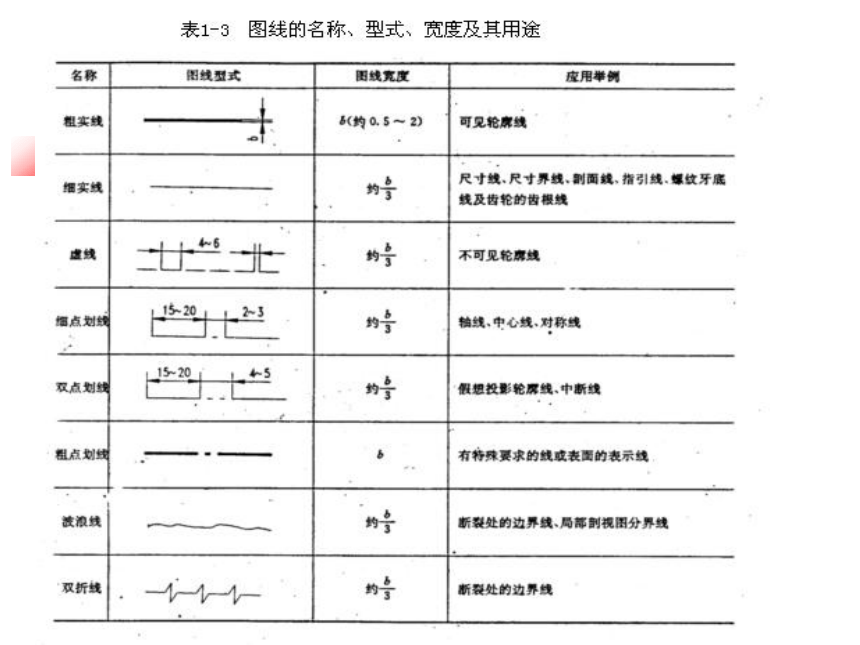

注：n為正整數。圖樣中的圖形：實物相應要素圖線P69基本線型 根據國標GB/T 17450－1998《技術制圖 圖線》，在機械制圖中常用的線型有實線、虛線、點畫線、雙點畫線、波浪線、雙折線等
圖線的寬度 國標規定圖像寬度應根據圖形的大小和復雜程度，在下列數系中選擇：0.18，0.25，0.35，0.5，0.7，1，1.4，2（單位：mm）。
在機械圖樣上，圖線一般只有兩種寬度，分別稱為粗線和細線，其寬度之比為2:1。在通常情況下，粗線的寬度采用0.5mm或0.7 mm，細線的寬度采用0.25mm或0.35 mm。
在同一圖樣中，同類圖線的寬度應一致。圖線舉例五、尺寸標注
三要素尺寸界線
尺寸線（包括箭頭）
尺寸數字（包括必要的符號和字母）尺寸界線：細實線；
由圖形的輪廓線、軸線或對稱中心線處引出。也可以借用
圖形的輪廓線、軸線或對稱中心線。
尺寸線：細實線；不能用其它圖線代替。終端用一般用箭頭表示尺寸
界線。
尺寸數字：表示機件的真實大小。（默認為毫米）。
Flash演示尺寸標注由尺寸界線、尺寸線、尺寸起止符號和尺寸數字四部分構成 線性尺寸的注法（1）尺寸界線
用細實線繪制，一般與被注邊垂直。尺寸界線要離開圖形輪廓不小
于2mm畫出，另一端伸出尺寸線2－3mm，輪廓線、軸線或中心線也可作尺寸界線，
（2）尺寸起止符號
用4d細長的黑箭頭, 起止符號可用傾斜的細短畫，長度為2～3 mm，當連續尺寸的中間部分畫不下箭頭時，也可用圓點代替 尺寸線
用細實線繪制，尺寸線與被注邊平行且不應超出尺寸界線。不能用輪廓線、軸線或中心線等其他圖線及其延長線作為尺寸線。互相平行的尺寸線之間的距離應大于7 mm，且較小的尺寸注在內層，較大的尺寸注在外層 （4）尺寸數字當尺寸界線間距較小時，最外邊的尺寸數字可注寫在尺寸界線外
側，中間相鄰的尺寸數字可錯開注寫，也可引出注寫，如圖1－22c所示。為了保證圖樣上的尺寸數字清晰，任何圖線或符號都不允許穿過尺寸數字。當無法避免時，必須將圖線或符號斷開，也可用指引線把數字注寫在圖形外邊 1、尺寸三要素
2、常用標注法
角度
直徑
半徑
球面五、尺寸標注尺寸界線、尺寸線、尺寸數字⒈ 角度尺寸⑴ 尺寸線應畫成圓弧，其圓心是該角的
頂點。尺寸界線沿徑向引出。⑵ 角度數字一律水平寫。⒉ 直徑尺寸⑴ 應在尺寸數字前加注符號?。⑵ 標注球面直徑時，應在符
號?前加注符號S。⒊ 半徑尺寸⑴ 應在尺寸數字前加注符號R。⑶ 標注球面半徑時，應在符號R前加注符號S。⑵ 應標注在圓弧的投影上。×找出尺寸標注的錯誤，并改正。半圓或不足半圓標出半徑大小R整圓或大于半圓標出直徑大小?如圖所示的尺寸標注中，不正確的標注共有 （ ）
A．2處
B．3處
C．4處
D．5處CC以下尺寸標注錯誤的是（ ） 下面不屬于技術語言的是：（ ）
A、車模 B、交通管理
C、建筑施工圖 D、出入口符號B某設計師設計出一圖紙后，并標注其比例是4：1，某邊長的實際長度是100cm,我們在圖形中標注此邊長時，應標注（ ）
A、400cm B、25cm
C、1000 D、100C如圖所示,一加工工件的左視圖，
繪圖時采用的比例是1:2，根據圖紙內容，加工工件上的半圓直徑是( )
A、圓孔直徑是18mm，與縮放比例無關 B、根據圖中的比例，圓孔直徑是36mm C、根據圖中的比例，圓孔直徑是9mm D、圓孔直徑是18cm，與縮放比例無關 A在繪制機械圖樣時，我們把細實線主要用于畫（ ）
A、可見輪廓線 B、不可見輪廓線 C、中心軸線 D、尺寸線D在設計師設計圖紙時，若要運用到標注球面半徑時，要在數字前面加上（ ） A、R B、2R
C、SR D、S?c以下尺寸標注都正確的是（ ）
D課后作業完成課本上的作業
