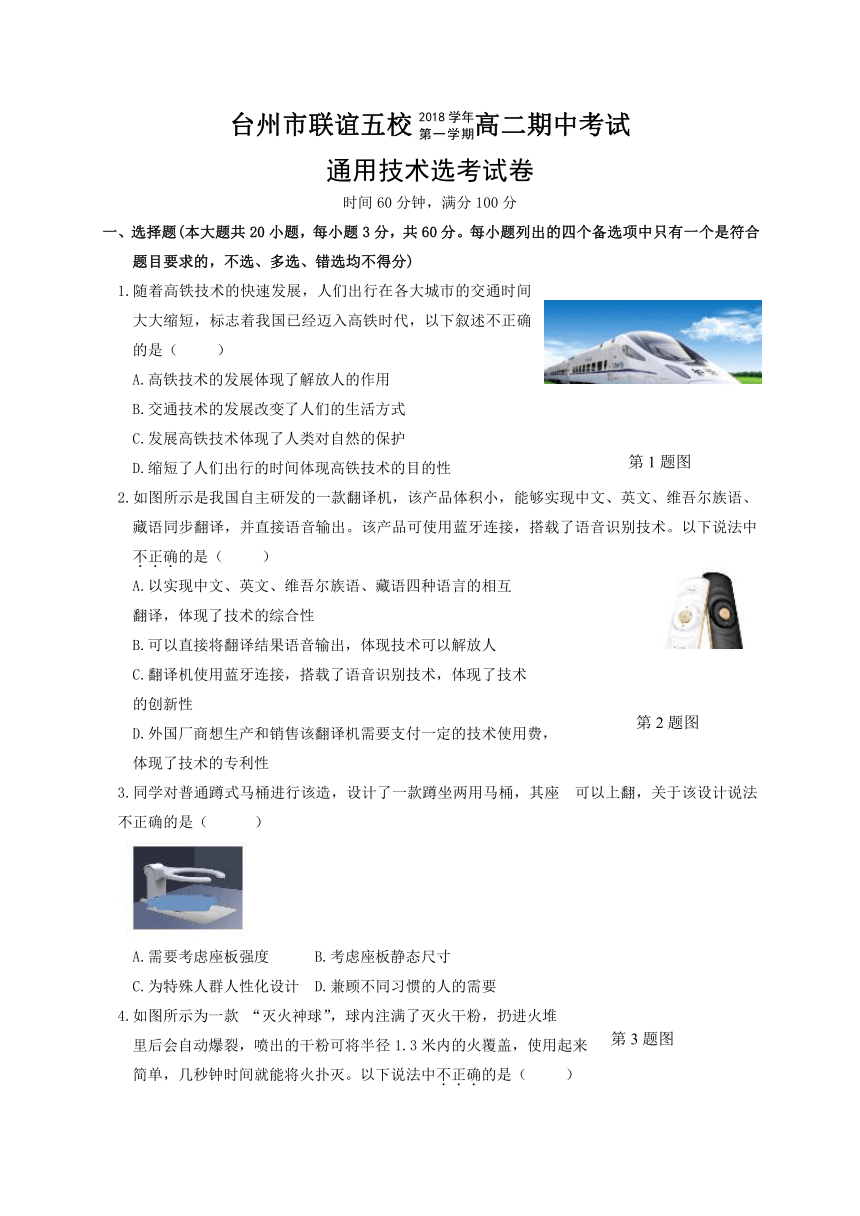

臺州市聯誼五校2018學年第一學期高二期中考試
通用技術選考試卷
時間60分鐘，滿分100分
一、選擇題(本大題共20小題，每小題3分，共60分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分)
1.隨著高鐵技術的快速發展，人們出行在各大城市的交通時間大大縮短，標志著我國已經邁入高鐵時代，以下敘述不正確的是（ ）
A.高鐵技術的發展體現了解放人的作用
B.交通技術的發展改變了人們的生活方式
C.發展高鐵技術體現了人類對自然的保護
D.縮短了人們出行的時間體現高鐵技術的目的性
2.如圖所示是我國自主研發的一款翻譯機，該產品體積小，能夠實現中文、英文、維吾爾族語、藏語同步翻譯，并直接語音輸出。該產品可使用藍牙連接，搭載了語音識別技術。以下說法中不正確的是（ ）
A.以實現中文、英文、維吾爾族語、藏語四種語言的相互
翻譯，體現了技術的綜合性
B.可以直接將翻譯結果語音輸出，體現技術可以解放人
C.翻譯機使用藍牙連接，搭載了語音識別技術，體現了技術
的創新性
D.外國廠商想生產和銷售該翻譯機需要支付一定的技術使用費，
體現了技術的專利性
3.同學對普通蹲式馬桶進行該造，設計了一款蹲坐兩用馬桶，其座 可以上翻，關于該設計說法不正確的是（ ）
A.需要考慮座板強度 B.考慮座板靜態尺寸
C.為特殊人群人性化設計 D.兼顧不同習慣的人的需要

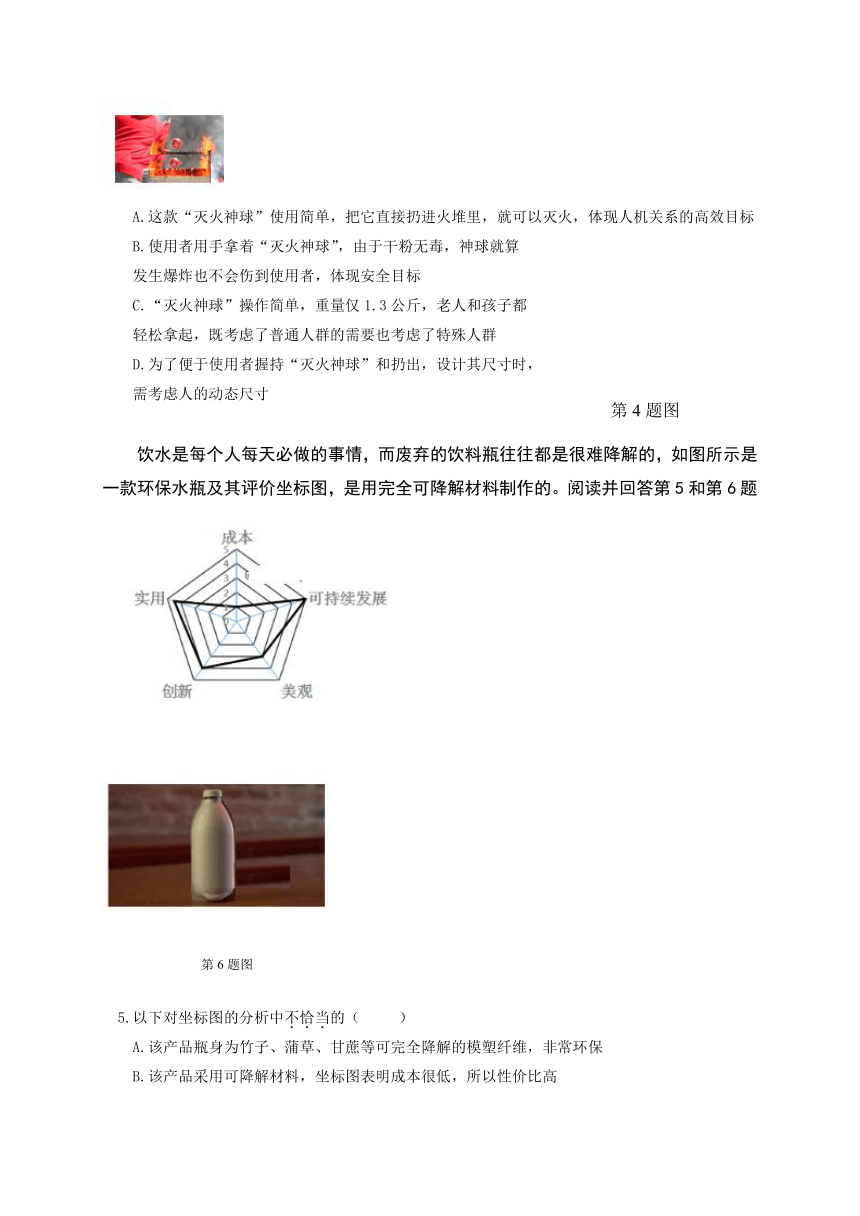

4.如圖所示為一款 “滅火神球”，球內注滿了滅火干粉，扔進火堆
里后會自動爆裂，噴出的干粉可將半徑1.3米內的火覆蓋，使用起來
簡單，幾秒鐘時間就能將火撲滅。以下說法中不正確的是（ ）
A.這款“滅火神球”使用簡單，把它直接扔進火堆里，就可以滅火，體現人機關系的高效目標
B.使用者用手拿著“滅火神球”，由于干粉無毒，神球就算
發生爆炸也不會傷到使用者，體現安全目標
C.“滅火神球”操作簡單，重量僅1.3公斤，老人和孩子都
輕松拿起，既考慮了普通人群的需要也考慮了特殊人群
D.為了便于使用者握持“滅火神球”和扔出，設計其尺寸時，
需考慮人的動態尺寸
飲水是每個人每天必做的事情，而廢棄的飲料瓶往往都是很難降解的，如圖所示是一款環保水瓶及其評價坐標圖，是用完全可降解材料制作的。閱讀并回答第5和第6題
5.以下對坐標圖的分析中不恰當的（ ）
A.該產品瓶身為竹子、蒲草、甘蔗等可完全降解的模塑纖維，非常環保
B.該產品采用可降解材料，坐標圖表明成本很低，所以性價比高
C.內層為可回收的樹脂，保證水不外漏，使用方便，體現實用原則
D.坐標圖評價的依據是對設計成果評價，依據是設計的一般原則
6．為檢驗該環保水瓶的可降解能力，將水瓶置于25-35℃的露天的沙土環境中測試，觀察并記錄該水瓶的降解速度。該試驗的方法屬于（ ）
A．虛擬試驗法 B．強化試驗法
C．模擬試驗法 D．移植試驗法

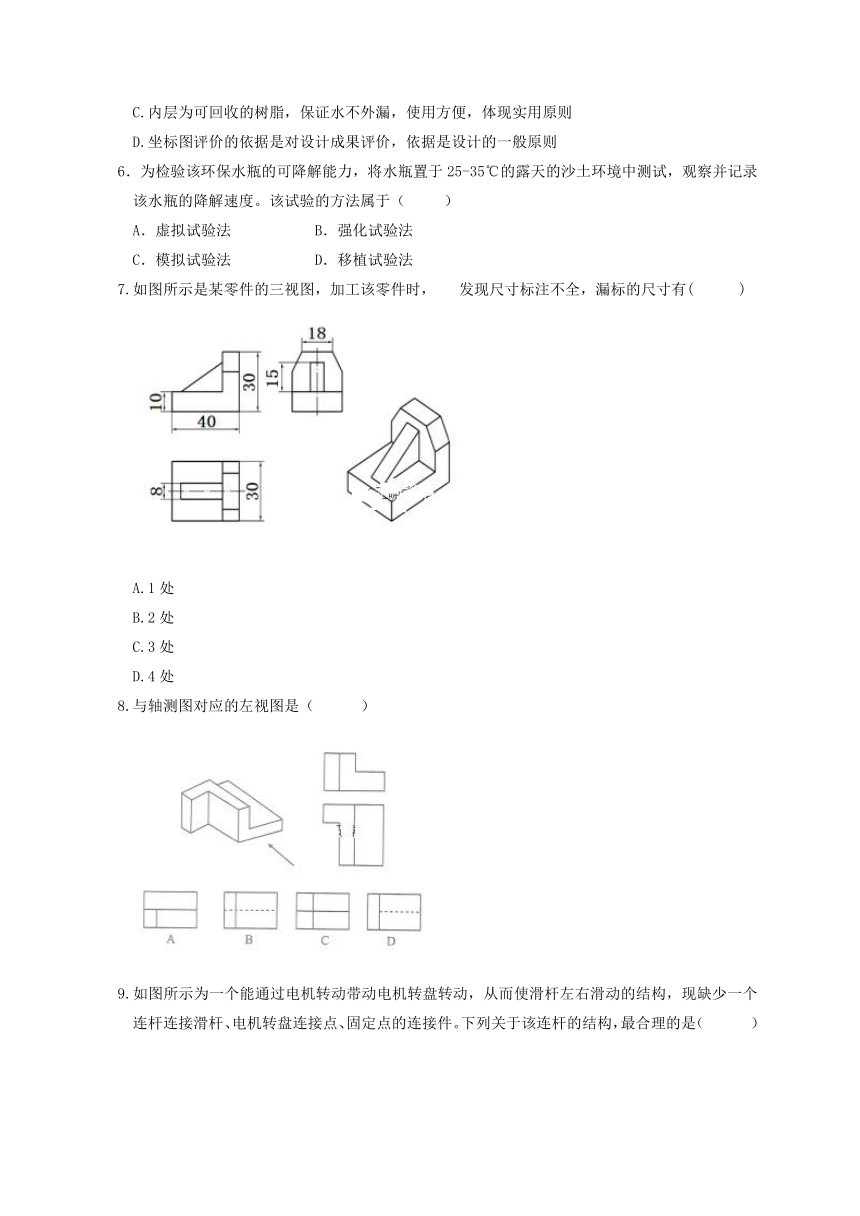

7.如圖所示是某零件的三視圖，加工該零件時， 發現尺寸標注不全，漏標的尺寸有(　 　)
A.1處?
B.2處
C.3處
D.4處
8.與軸測圖對應的左視圖是（ ）

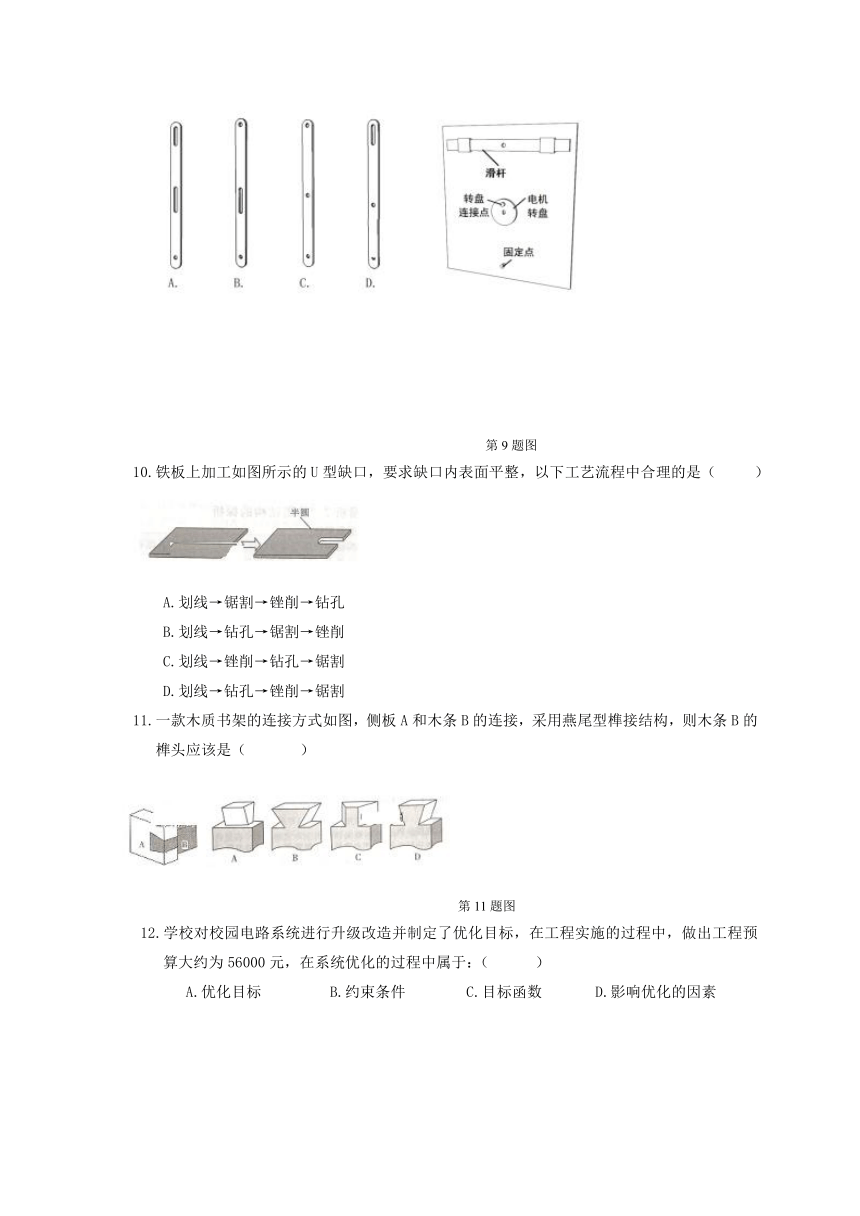

9.如圖所示為一個能通過電機轉動帶動電機轉盤轉動，從而使滑桿左右滑動的結構，現缺少一個連桿連接滑桿、電機轉盤連接點、固定點的連接件。下列關于該連桿的結構，最合理的是（ ）

第9題圖
10.鐵板上加工如圖所示的U型缺口，要求缺口內表面平整，以下工藝流程中合理的是（ ）
A.劃線→鋸割→銼削→鉆孔
B.劃線→鉆孔→鋸割→銼削
C.劃線→銼削→鉆孔→鋸割
D.劃線→鉆孔→銼削→鋸割
11.一款木質書架的連接方式如圖，側板A和木條B的連接，采用燕尾型榫接結構，則木條B的榫頭應該是（ ）
第11題圖
12.學校對校園電路系統進行升級改造并制定了優化目標，在工程實施的過程中，做出工程預算大約為56000元，在系統優化的過程中屬于：（ ）
A.優化目標 B.約束條件 C.目標函數 D.影響優化的因素

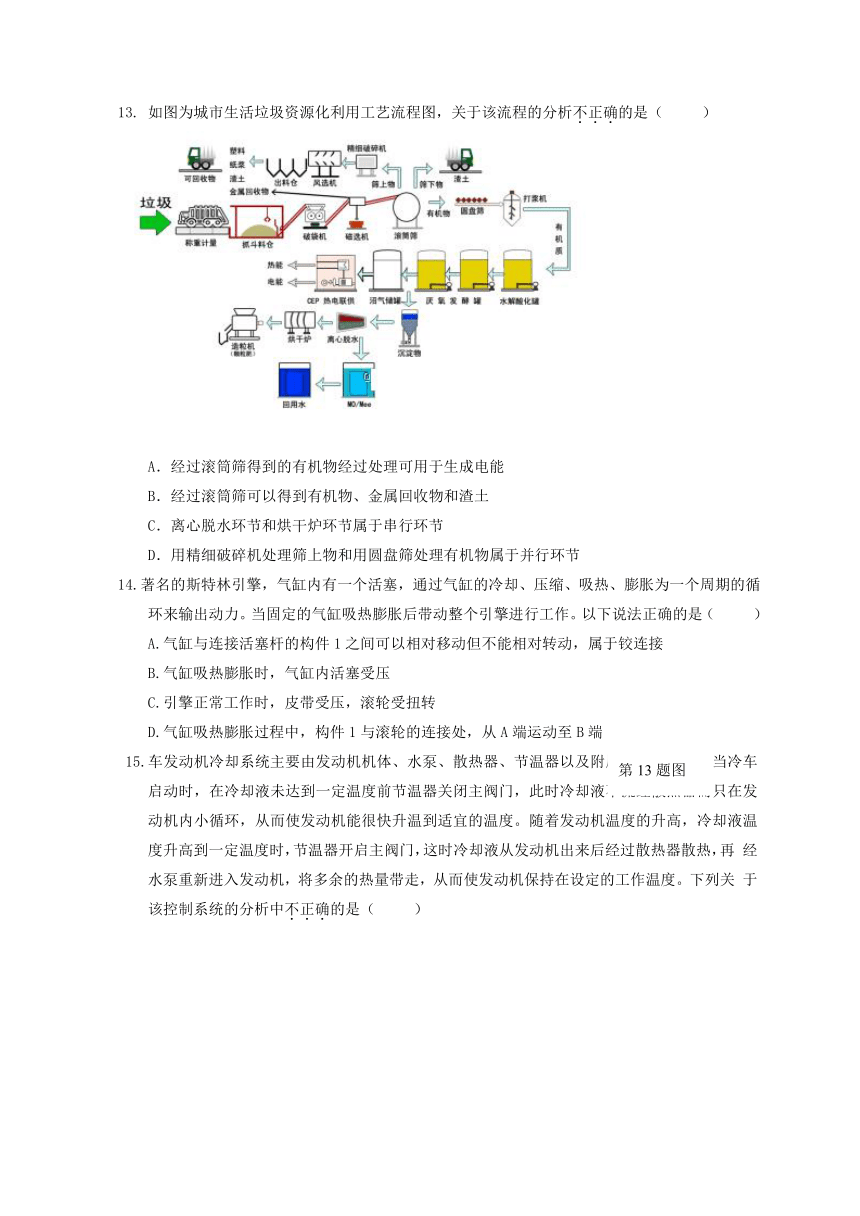

13. 如圖為城市生活垃圾資源化利用工藝流程圖，關于該流程的分析不正確的是（ ）
A．經過滾筒篩得到的有機物經過處理可用于生成電能
B．經過滾筒篩可以得到有機物、金屬回收物和渣土
C．離心脫水環節和烘干爐環節屬于串行環節
D．用精細破碎機處理篩上物和用圓盤篩處理有機物屬于并行環節
14.著名的斯特林引擎，氣缸內有一個活塞，通過氣缸的冷卻、壓縮、吸熱、膨脹為一個周期的循環來輸出動力。當固定的氣缸吸熱膨脹后帶動整個引擎進行工作。以下說法正確的是（ ）
A.氣缸與連接活塞桿的構件1之間可以相對移動但不能相對轉動，屬于鉸連接
B.氣缸吸熱膨脹時，氣缸內活塞受壓
C.引擎正常工作時，皮帶受壓，滾輪受扭轉
D.氣缸吸熱膨脹過程中，構件1與滾輪的連接處，從A端運動至B端
15.車發動機冷卻系統主要由發動機機體、水泵、散熱器、節溫器以及附屬裝置等組成。當冷車啟動時，在冷卻液未達到一定溫度前節溫器關閉主閥門，此時冷卻液不流經散熱器而只在發動機內小循環，從而使發動機能很快升溫到適宜的溫度。隨著發動機溫度的升高，冷卻液溫度升高到一定溫度時，節溫器開啟主閥門，這時冷卻液從發動機出來后經過散熱器散熱，再 經水泵重新進入發動機，將多余的熱量帶走，從而使發動機保持在設定的工作溫度。下列關 于該控制系統的分析中不正確的是（ ）
A.該系統的控制器是節溫器 B.該系統的被控對象是發動機
C.該系統的執行器是水泵 D.該控制系統存在反饋過程
16.如圖所示是關于錫焊操作步驟，下列有關說法正確的是（ ）
A.圖（a）加熱時，烙鐵只接觸焊盤，不接觸引線
B.形成焊點后，烙鐵頭和錫絲應同時離開焊盤和引線
C.如烙鐵頭上粘附有黑色氧化物，可以用耐高溫海綿擦除
D.圖(b)錫焊時，錫絲應直接接觸烙鐵，讓熔化的錫料滴在焊盤上，形成焊點比較圓滑 、
17.用電表歐姆檔測試X1檔檢測正常的三極管，如圖，當黑表筆接1腳，紅表
筆接3腳，測的電阻較大，1、3腳交換表筆后測得的電阻較大，下列選項
中，關于三極管各極判斷正確的是（ ）
A.1腳集電極，2腳發射極，3腳基極
B.1腳發射極，2腳集電極，3腳基極
C.1腳基極， 2腳發射極，3腳集電極
D.1腳發射極，2腳基極， 3腳集電極
18.圖中所示電路邏輯功能相似的門電路是（ ）
19.如圖所示只有當S1，S2全部斷開時燈亮，那么虛框A處可選用下列哪種邏輯門（ ）
A.與門
B.與非門
C.或非門
D.或門
20.列關于如圖所示電路的分析中，正確的是（ ）
A.s斷開時v1、v2均亮， s閉合時v1亮， v2不亮
B.s斷開時v1、v2均亮， s閉合時v1不亮，v2亮
C.s斷開時v1亮、v2不亮，s閉合時v1不亮，v2亮
D.s斷開時v1不亮、v2亮，s閉合時v1亮，v2不亮
二、非選擇題（共40分，第21小題12分，第22小題12分，第23小題6分，第24小題10分）
21如圖所示為一款萬向節的模型圖及組成構件。萬向節即萬向接頭，類似于人體肢體關節，是汽車驅動系統的萬向傳動裝置的 “關節”部件。

該萬向節的安裝需經歷以下裝配環節：①安裝十字架；②將陽（公）叉耳與支座連接；③安裝曲柄；④用螺栓將陰（母）叉耳裝配在支座上。請根據上述描述，回答以下問題：
（1）該萬向節的裝配流程為 → → ① → （將環節序號填寫在“ ”處）；
（2）用薄鋼板手工制作支座，以下操作中不需要經歷的有 、 、 （從①用劃針劃出基準線及線等；②用手鋸鋸割鋼板；③用手搖鉆鉆孔；④鉆孔前，用樣沖沖出基準點；⑤鉆孔后，用圓銼修整圓潤；⑥用板牙加工螺紋中選擇合適的選項，填寫序號）。
22．為了運輸方便，圖a所示的床采用可拆卸 組裝。床檔的截面為50mm×50mm（如圖c）， 床側板內側已預裝好4顆等距分布的六角木螺釘（如圖b），用于固定連接件。 請
設計用于固定床檔和床側板的連接件，提供5mm厚的鋼板，滿足以下要求：
a.連接件與床側板連接牢固可靠，又可方 便拆卸；
b.連接件能牢固承托床檔，不晃動，床檔
與連接件之間不允許采用螺釘連接；
c.床檔與連接件之間安裝方便、容易拆卸。
請根據描述和設計要求完成以下任務：
（1）設計該裝置時，不屬于設計限制因素的
是 、 （在①木螺釘頭的凸起
直徑φ15；②床檔的長度；③可供選用
的材料；④鋼板加工工藝；⑤使用者的
動手能力；中選擇合適的選項，將序號填入“ ”處）；
（2）以下各款木螺釘規格中，最適合用于與床側板連接的是______（填寫序號）
①Lo=6mm、L=10mm ②Lo=5mm、L=11mm ③Lo=6mm、L=9mm
（3）畫出支撐件的設計草圖，必要時可用文字說明；
（4）在設計草圖上標注連接件的主要尺寸。
23.請補全三視圖中所缺的三條圖線
24.如圖是波斯貓電路工作原理圖，當你拿一面鏡子，將VD1發出的光線照射到VD2時，波斯貓就會高興地眨著眼睛，同時發出“喵……喵……”的叫聲，整個電路包括5部分：由紅外發射管VD1等組成的紅外發射電路，由紅外光電管VD2等組成的紅外接收電路，由晶體管VT1、VT2等組成的延時電路，其中的IC (KD-5606)端口2是觸發端（高電平觸發），端口3是聲效輸出端。
（1）圖中的延時電路中C1屬于_______(①電解電容；②可變電容；③無極性電容中選擇一項,將序號填寫在“______”處)；電容C1、C2、C3中電容量最小的是______（①C1；②C2；③C3中選擇一項，將序號填寫在“______”處)。
（2）當鏡子移開后，VT1_______,VT2________（①始終導通；②始終截止；③先導通然后截止；④先截止然后導通中選擇一項,將序號填寫在“______”處)；
（3）如圖所示當KD5605的2腳輸入高電平時，3腳輸出高頻振蕩信號，揚聲器發出貓叫聲，同時貓的雙眼（發光二極管）開始閃爍（兩只眼睛一睜一閉或者同睜同閉不作要求），請在虛框里補充電路圖（元件為一個NPN三極管，一個電阻，兩個發光二極管）
第24題圖

臺州市聯誼五校2018學年第一學期期中考試高二選考
通用技術答案
一、選擇題（本大題共20小題，每小題3分，共60分）
題號
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
C
A
C
D
B
C
C
B
A
B
C
B
B
題號
14
15
16
17
18
19
20
答案
B
C
C
D
C
B
C
二、非選擇題（本大題共4小題，第21小題6分，第22小題14分，第23小題6分，第24小題14分，共40分）
21．（每空2分，共12分）
（1）②③④ （順序不可顛倒） (2）③⑤⑥（順序可以顛倒）
22．（第1小題4分，第2小題2分，第3小題4分，第4小題2分，共12分）
（1）②⑤（順序可以顛倒） （2）②
（3）半腰孔扣住2個突出螺栓或掛孔——1分；中心U或凵型結構（并且沒有螺釘、螺栓安裝圓孔）——1分；橫檔方便取放——1分；鋼板為材料——1分（4分）
（4）腰孔圓心間距80，U型槽內徑50，腰孔半徑6，標出以上兩個尺寸即得2分（2分）
23（每線2分，共6分）
24．（第1小題4分，第2小題4分，第3小題2分，共10分）
（1）①；②（2分）
（2）② ③ （各1分，共2分）
（3）如圖（2分）
