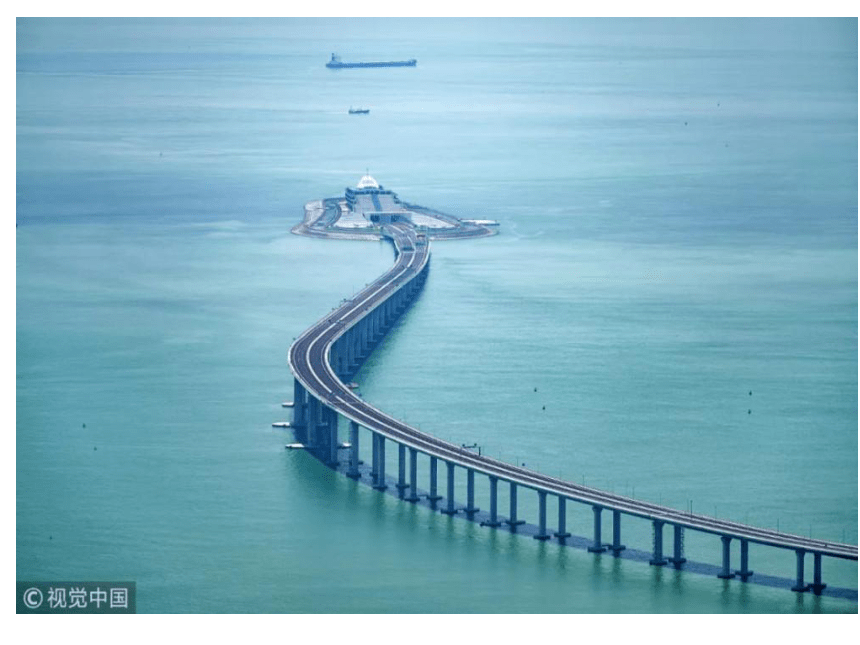

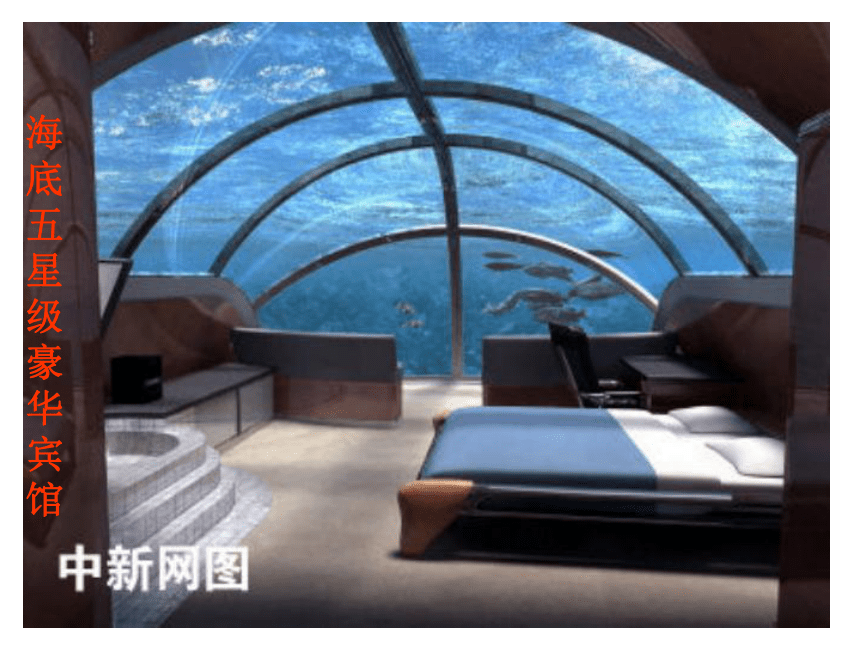

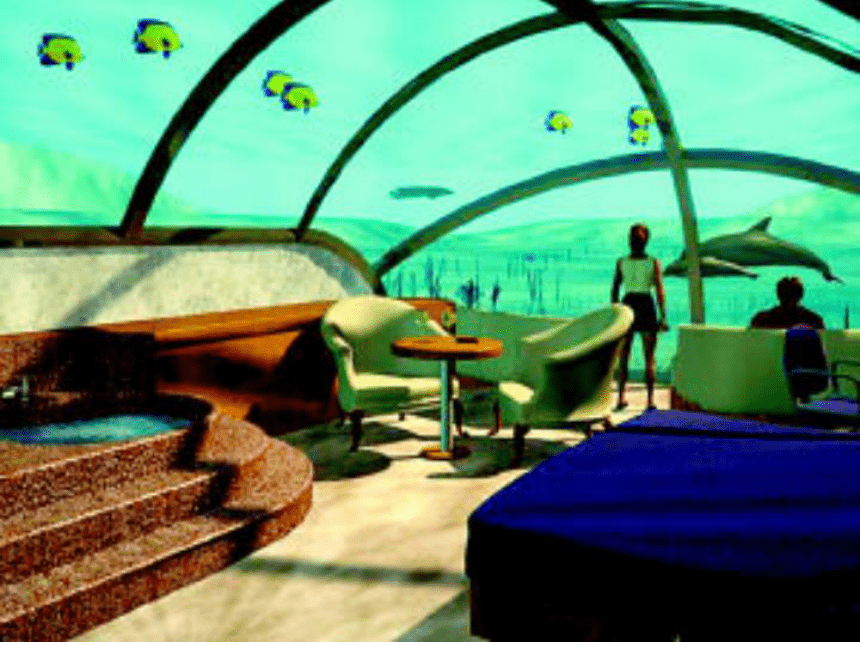

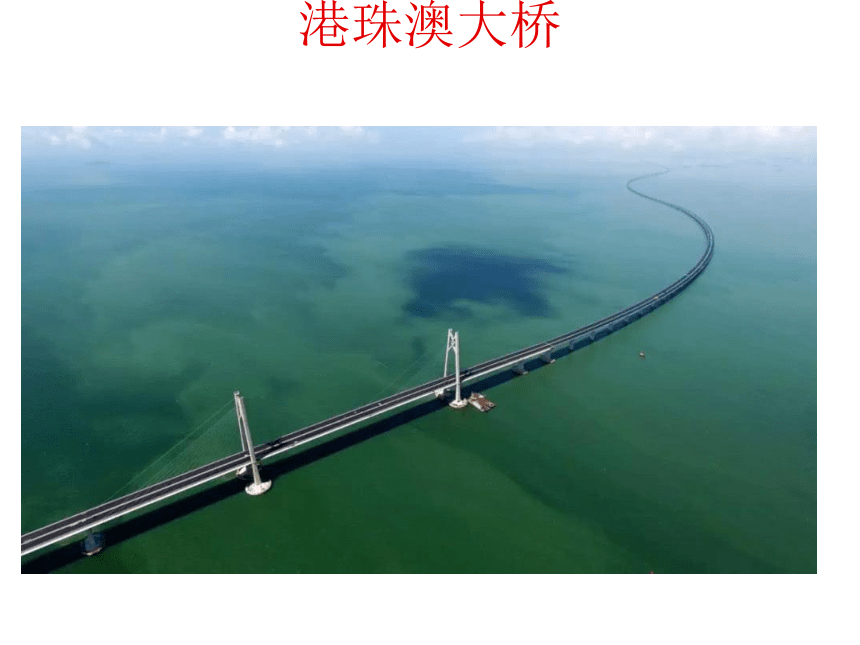

課件54張PPT。3.2 設計方案制定港珠澳大橋海底五星級豪華賓館海底五星級豪華賓館巴哈馬的“海神”賓館，耗資5300萬美元，位于伊柳塞拉島海面以下20米，是世界上首家海底五星級賓館。“海神”擁有22個單間和2個豪華套間。酒店與陸地之間由一個隧道連接，客人只需要乘坐自動扶梯，穿過隧道，便可以置身海底世界。因為賓館里的溫度和壓力被設置得和地面一致，客人不必擔心會感覺不適。設計者瓊斯堅信它落成后生意必定紅火。“去年在美國有超過1億人參觀水族館，因此我相信，人們探尋海底的興趣非常巨大，而且人們的熱度還在不斷上升。”
生活在水底固然逍遙，但是消費級別也屬于天價級，住一晚上需1500美元，其中的兩個豪華套間2萬美元一晚。海底五星級豪華賓館“世界最高建筑物”、“世界最高使用樓層”、“世界最高屋頂高度”臺北市的 101
大樓
508
米
臺北101大樓508
米 芝加哥席爾斯大樓442米吉隆坡雙子星大樓452米 上海金茂大廈420.5米 香港國際金融中心420米紐約帝國大廈 448.7米 東海大橋全長32.5公里東海大橋全長32.5公里東海大橋通航孔青島海灣大橋（又稱：膠州灣跨海大橋）是世界上已建成的最長的跨海大橋，比前任“冠軍”杭州灣跨海大橋長了5.58千米。工程總投資95.4億元，大橋于2011年6月30日全線通車。2011年上榜吉尼斯世界紀錄和美國“福布斯”雜志，榮膺“全球最棒橋梁”榮譽稱號 制作原型或模型優化測設計方案編寫使用說明書復習: 設計的一般過程制定設計方案發現與明確問題第二節 設計方案制定制定方案的方法構思設計方案用草圖表達構思一、收集和處理信息收集和處理與設計課題有關的信息，是方案構思的準備工作。信息收集的越多，就越有可能找到解決問題的好方法。
通過信息的處理，選出有用的信息、可借鑒的地方，作為構思設計的參考。二、構思設計方案（1）根據設計課題要求，借鑒現有信息，形成想法，并逐步加以發展和完善。
（2）組織討論，集思廣益，激發創造性思維。討論構思：臺燈的設計（展示成果）要求：徒手繪制草圖1、設計分析：(1) 設計需要考慮的主要因素: 功能、結構穩定、安全可靠、成本適當、易于制作等
(2) 產品設計的三要素：物、人、環境
(3）明確使用對象進行具體設計分析各部件設計分析（1）燈泡、燈頭
（2）支撐架
（3）燈罩
（4）開關
（5）底座
（6）電線、插頭 燈泡的主要功能在于照明。臺燈的燈泡有很多種，如白熾燈、日光燈管、節能燈管等。
中學生學習的時間較長，眼睛易疲勞，為了保護其視力，所要設計的臺燈應連續平穩地發光，一般選擇沒有頻閃或頻閃較低的燈泡。燈泡各部件設計分析----應選擇耐用且光線柔和的燈泡或燈管 支撐架作用: 支撐作用，并決定臺燈的高度，還會影響到光線的利用率。
材料: 應選擇耐用、安全、低成本、美觀的材料。燈罩作用: 調節光線、安全保護
材料: 選擇耐用、導熱性弱、不透明、反光度適宜、顏色和諧等特性的材料。 開關作用：通斷電源或調節光線亮度。（常見的臺燈開關有撥動式開關、旋鈕式開關、觸摸式開關、光控開關、聲控開關等。）
選擇：手動或遙控開關
----手控或遙控 底座作用: 支撐和穩定。
材料: 選擇堅固的、不易碎的材料
形狀: 底要大些，體現個性化的風格。（6）電線：花線
附加功能設計 在臺燈底座上安裝日歷、筆筒、時鐘等附件。或增加定時開關功能，自動報警功能。
臺燈材料的選擇：要注意盡量就地取材；并且要盡量使用可再生資源；學會選擇標準件。
在作設計分析時，應考慮臺燈各部分之間的關系，使之成為一個協調的整體。 （1）燈泡：應選擇耐用且光線柔和的燈泡或燈管
（2）支撐架：支撐作用，并決定臺燈的高度
材料選擇：耐用、安全、低成本、美觀
（3）燈罩：作用: 調節光線、安全保護
材料: 選擇耐用、導熱性弱、白色不透明、反光度適宜、顏色和諧等特性的材料。
（4）開關：手控或遙控
（5）底座：起支撐和穩定作用，底要大些。
材料選擇：堅固、不易碎的材料
（6）電線：花線類
標準件是指經優選、簡化、統一并給以標準代號的零件或部件　　分析匯總2、常用的創造技法“頭腦風暴法”是由現代創造學的創始人、美國學者阿歷克斯?奧斯本于１９３８年首次提出，最初用于廣告設計，是一種集體開發創造性思維的方法。
①原理：通過強化信息刺激，促使思維者展開想象，引起思維擴散，在短期內產生大量設想，并進一步誘發創造性設想。（1）頭腦風暴法②原則
A、自由暢想，大家不受任何條條框框限制，放飛你想象的翅膀，任思維憑空翱翔。
B、延遲判斷，在頭腦風暴活動中，每一提出的設想當場不做評價，（消除影響自由暢想的一切負面因素，鼓勵發言，才能強化信息同時不斷刺激思維，誘發新的思想。）　　
C、以量求質，頭腦風暴會議的目標是獲取盡可能多的設想，從中提取有價值的創造，因此同學們的設想越多越好。　　
D、綜合改善，這是一個吸收與完善的過程，也是一個相互補充一齊提升的過程。　　
E、限時限人，會議通常限定時間３０--６０分鐘，人數１０人左右。　　　　　　(2)設問法①設問法是通過多角度提出問題，從中尋找思路，進而作出選擇并深入開發創造性設想的創造技法。
②5W2H法：是從七個不同角度對事物進行提問來產生大量設想，從中誘發創造性思維進而作出判斷和選擇。
5W2H分析法又叫七何分析法，是二戰中美國陸軍兵器修理部首創。簡單、方便，易于理解、使用，富有啟發意義，廣泛用于企業管理和技術活動，對于決策和執行性的活動措施也非常有幫助，也有助于彌補考慮問題的疏漏。(3)主體附加法主體附加法的原理就是在一個主體上附加一個東西，產生一個新的發明。 ??? 附加?????+???? 主體??????? 新產品如：蠟燭為主體：+金屬圈——防流淚的蠟燭??????????????????????????????? +燈罩——防風蠟燭(4)列舉法①特性列舉法
原理：通過對研究對象的特性進行詳細分析，迫使人民進行逐項認真思考并深入研究，進而誘發創造性設想的方法。
實施步驟：
A:對象剖析：對對象進行系統(子系統)分析。
B:特性列舉：列出系統的各種特性。
C:設想開發：對各種特性進行推敲，對如何改變或改進原有特性提出設想。
D:設想處理：對獲得的設想進行處理，給予實施、舍棄或再開發。
②缺點列舉法
----將物體的特性中的缺點羅列出來，然后提出改進設想。三、用草圖表達構思
有了好的構思，怎樣把它表達出來呢?畫個草圖，這是常用的辦法。
草圖一般都采用徒手繪畫來完成．徒手繪畫就是只用鉛筆，不用尺和其他繪圖工具的繪圖技能。練習好這種技能，就可以盡快把自己的構思畫出來，這是一種很有實用價值的技能。
草圖（優點:捕作靈感，自由發揮）
這種圖主要用于現場測繪、設計方案討論或技術交流，因此，工程技術人員必須具備徒手繪圖的能力 ㈠ 直線練習
要領：鉛筆削成錐形。先打點，然后照點畫；將兩點連成直線時，要眼看線的終點（不看筆尖）一筆畫成．可以先練習畫水平線，然后練習畫豎直線，再練習畫斜線。直線練習達到一定熟練程度后，再進行畫各種角度、方形的練習。可先畫小的，逐漸畫較大的．
舉例
徒手繪畫練習的基本方法如下：（二） 圓形和曲線練習
要領：先用直線畫出圓或曲線的范圍和中心線，然后根據界定的位置盡可能均勻的畫出圓和曲線．必要時，先打點，再描點成曲線．
舉例
（三） 立體圖練習
要領：任何立體都有長、寬、的、高．先畫出可見面，構成立方體。每個面互相平行的棱邊應畫成平行。其他形體均可用立方體界定位置。
舉例
模仿 （優點:少走彎路）四、評價與選擇設計方案構思評價與選擇設計方案時，要采取科學的態度，實事求是，具體情況具體分析。
評價設計構思的主要依據，是看他是否符合設計的基本原則。臺燈設計需要考慮的因素示意圖中學生臺燈設計方案篩選 根據設計要求與設計原則對各個方案進行權衡。
見課本67頁
設計臺燈首先要滿足基本功能——照明，其次安全性，再考慮結構穩定性和臺燈的耐久性，最后綜合考慮臺燈的加工難易等。抓住設計的核心與關鍵是權衡設計方案的必要條件。評價設計方案的優劣，結論總是相對的。應在滿足設計要求的前提下權衡利弊，選擇合適的方案，或在可能的條件下吸收各方案的優點來優化方案。
練習
1．設計課題明確后，接著應該進入（
）階段
2．收集和處理與設計課題有關的信息，是方案構思的（ ）工作
3．構思設計方案要根據設計課題的要求，借鑒現有的信息，形成（ ），并逐步加以發展和（ ）
4．（ ）是謀求好的設計方案構思的一種有效方式，討論時，要注意激發大家的創造性思維制訂設計方案組織討論完善想法 準備5．草圖一般都采用（ ）來完成徒手繪畫6．評價與選擇設計方案構思時，要采取（ ）的態度，實事求是，具體情況具體分析
7．設計課題確定后，應該進入的設計實踐環節是
A．制作模型或原型
B．繪制草圖
C．進一步明確設計的具體要求
D．制訂設計方案科學D8．徒手繪圖就是
A．只用鉛筆和尺子繪圖的技能
B．只用尺子繪圖的技能
C．只用鉛筆繪圖的技能
D．只用尺子和其他繪圖工具繪圖的技能
9．在設計方案出臺后，設計者在設計交流時應注意諸多事項，在此過程中不應該提倡
A．及時吸納有益信息，完善設計方案
B．強調團隊合作精神
C．追求結果的一致性
D．主動創設一些設計交流的機會CC假如讓你選擇設計方案，你選擇哪一個？說明理由。如果你認為這些方案都不符合要求，你會做什么樣的改進？
