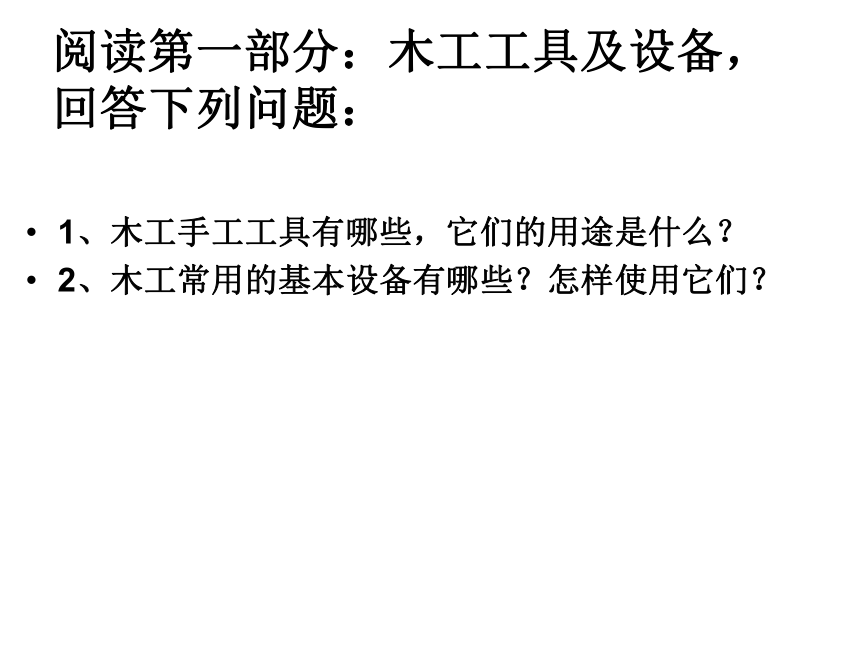

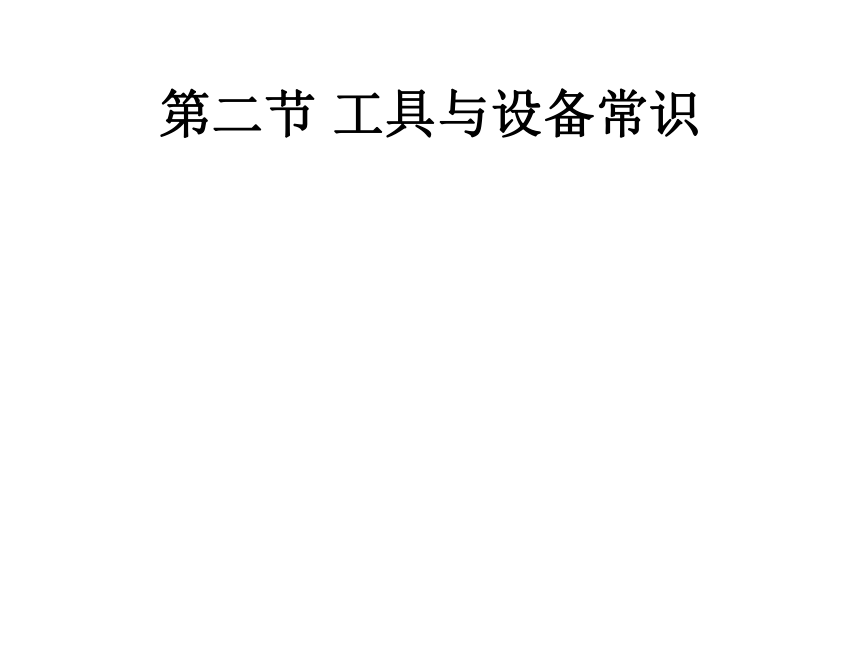

課件24張PPT。第二節 工具與設備常識閱讀第一部分：木工工具及設備，回答下列問題：1、木工手工工具有哪些，它們的用途是什么？
2、木工常用的基本設備有哪些？怎樣使用它們？課堂小測1、木工手工工具有 、 、 、 、 、 。
2、鋸子是用來 的工具，按照用途可將其分為 、 、 ；按照鋸齒大小可分為 、 、 ；按照形狀可分為 和 。

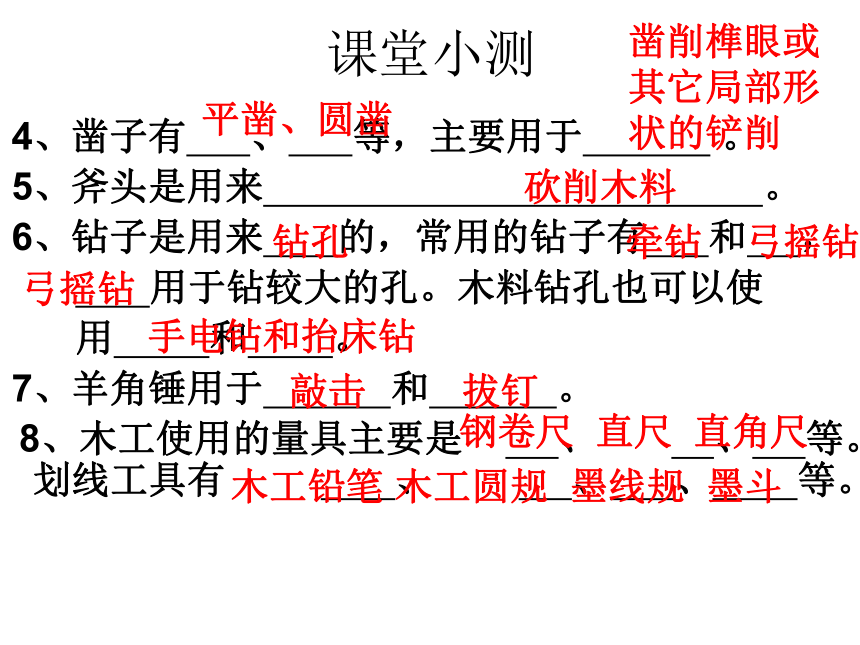

3、刨子是用來 的工具，最常用的是 ，它是用于 。刨身越長，越能將木料刨的 。除平刨外，還有用于刨削各種異形的小刨子，如 、 、 、 、 、 。鋸、刨、鑿、斧、鉆、錛、羊角錘、鋼卷尺、直尺、直角尺、墨斗等把木料鋸斷或鋸割開橫鋸、豎鋸和挖鋸框鋸和板鋸粗齒鋸、中齒鋸和細齒鋸槽刨、內圓刨和外圓刨、止口刨及外圓刮刨和內圓刮刨平直平刨刨出木料平面對木材表面進行刨削課堂小測 4、鑿子有 、 等，主要用于 。
5、斧頭是用來 。
6、鉆子是用來 的，常用的鉆子有 和 ，
用于鉆較大的孔。木料鉆孔也可以使
用 和 。
7、羊角錘用于 和 。
8、木工使用的量具主要是 、 、 等。劃線工具有 、 、 、 等。平鑿、圓鑿敲擊 拔釘手電鉆和抬床鉆弓搖鉆牽鉆 弓搖鉆鉆孔砍削木料鑿削榫眼或其它局部形狀的鏟削木工鉛筆 木工圓規 墨線規 墨斗鋼卷尺 直尺 直角尺課堂小測 9、木工最基本的設備是 或 。此外， 、 、 、 等，也是木工常用的機械設備。
10、木工工具使用注意事項：
（1） ；
（2） ；
（3） 。工作凳 工作臺工具都有鋒利的刃口，使用時一定注意安全
需經常修磨，尤其是刨刀、鑿刀；鋸要修鋸路

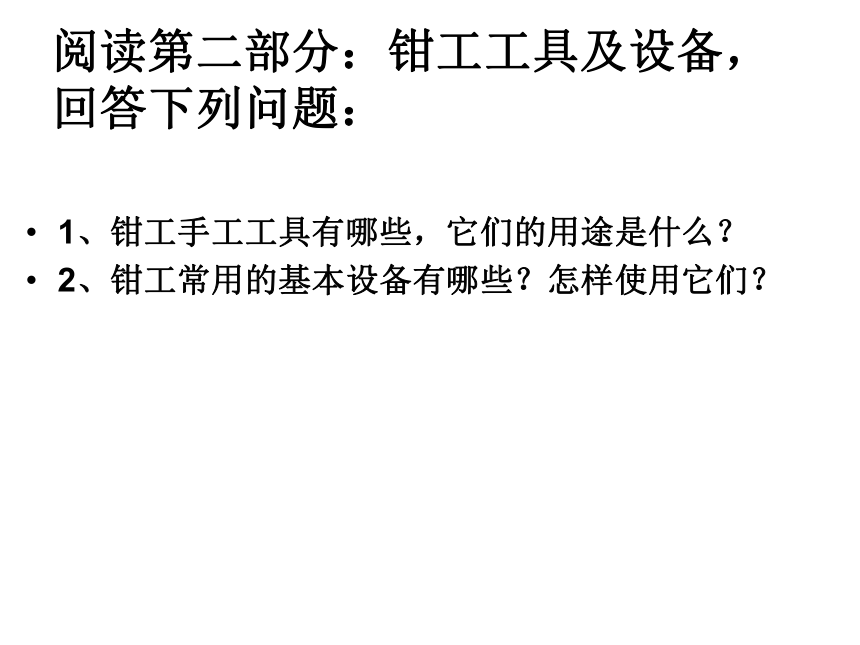

使用完畢及時整理收拾，長期不用刃口擦油鉆孔機 帶鋸床、平刨機 木工車床閱讀第二部分：鉗工工具及設備，回答下列問題：1、鉗工手工工具有哪些，它們的用途是什么？
2、鉗工常用的基本設備有哪些？怎樣使用它們？課堂小測1、鉗工在行業內有著 的尊稱
2、鉗工手工工具及量具有 、 、 、 。
3、畫針是用來 的工具，畫針是用（ ）制成，尖端要（ ）。使用方法是（ ）
（2）畫規可用來 、 的工具。兩腳尖端要（ ）硬化。

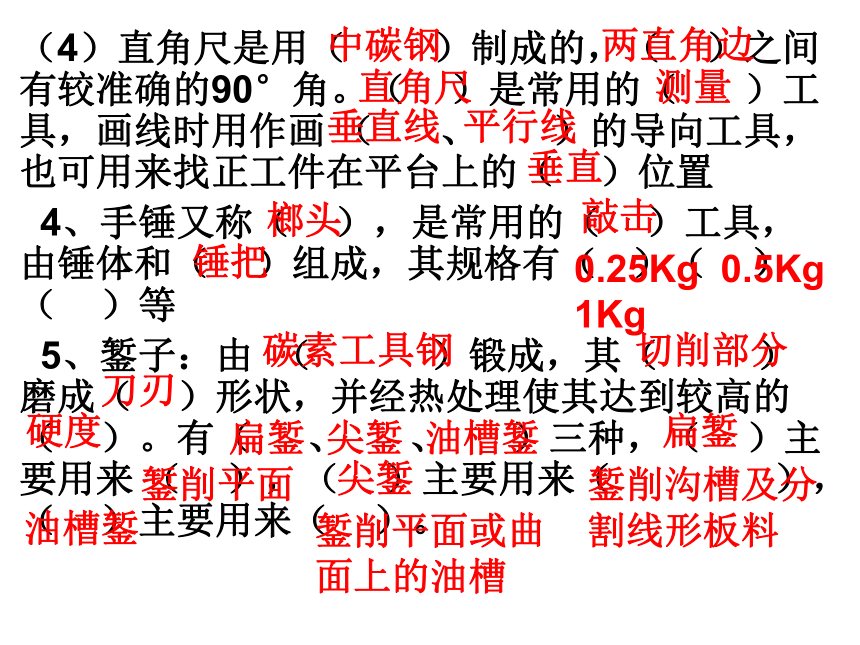

（3）樣沖是由（ ）制成，并經 （）硬化。主要用樣沖：畫線時（ ）以便觀察，鉆孔時（ ）以便（）。機械之母畫圓、圓弧、等分角及量取尺寸均勻用力，一 次畫準 淬火鋼絲畫線工具鋼先沖出沖眼 畫針 畫規 樣沖 直角尺、手鋸、手錘、鏨子 銼刀 手用絲錐 攻絲絞手 板牙 板牙架 卷尺 卡尺 千分尺等淬火淬火鉆頭或畫規尖對準圓心先沖出圓心（4）直角尺是用（ ）制成的，（ ）之間有較準確的90°角。（ ）是常用的（ ）工具，畫線時用作畫 （ 、 ）的導向工具，也可用來找正工件在平臺上的（ ）位置
4、手錘又稱（ ），是常用的（ ）工具，由錘體和（ ）組成，其規格有（ ）（ ）（ ）等

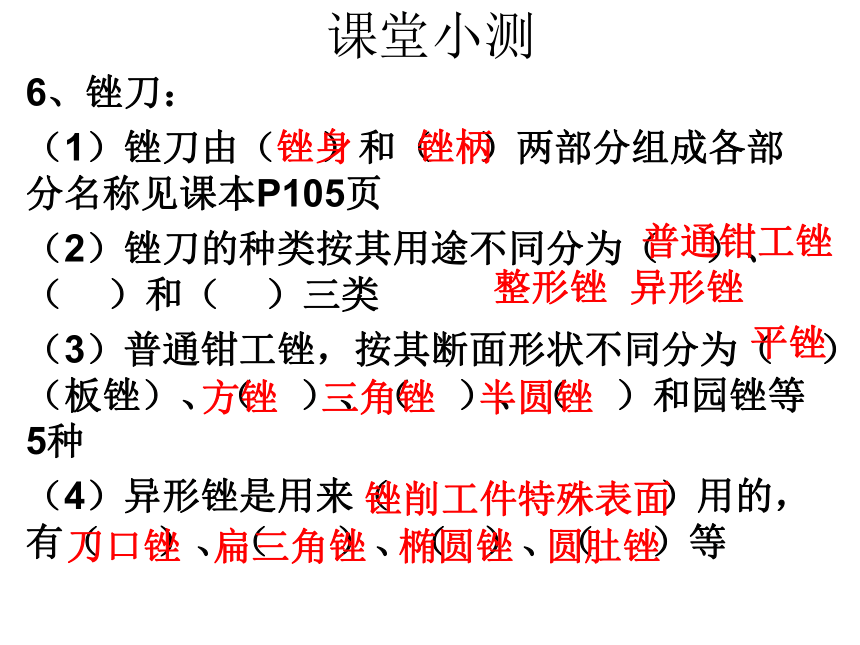

5、鏨子：由 （ ）鍛成，其（ ）磨成（ ）形狀，并經熱處理使其達到較高的（ ）。有（ 、 、 ）三種，（ ）主要用來 （ ），（ ）主要用來（ ），（ ）主要用來（ ）。中碳鋼兩直角邊直角尺測量垂直線 平行線垂直榔頭敲擊錘把0.25Kg 0.5Kg 1Kg碳素工具鋼切削部分刀刃硬度扁鏨 尖鏨 油槽鏨扁鏨尖鏨鏨削平面鏨削溝槽及分割線形板料油槽鏨鏨削平面或曲面上的油槽課堂小測6、銼刀：
（1）銼刀由（ ）和（ ）兩部分組成各部分名稱見課本P105頁
（2）銼刀的種類按其用途不同分為（ ）、（ ）和（ ）三類
（3）普通鉗工銼，按其斷面形狀不同分為（ ）（板銼）、（ ）、（ ）、（ ）和園銼等5種
（4）異形銼是用來（ ）用的，有（ ）、（ ）、（ ）、（ ）等銼身 銼柄 普通鉗工銼 整形銼 異形銼平銼方銼 三角銼 半圓銼銼削工件特殊表面 刀口銼 扁三角銼 橢圓銼 圓肚銼課堂小測整形銼又叫（ 或 ），因分組配備各種斷面形狀的小銼而得名，主要用于（ ）通常以5把、6把—12把為一組。
7、攻絲工具及其使用
（1）手用絲錐是加工（ ）的工具，由（ ）組成一套，分別叫（ 和 ）。攻（ ）時，只需要用（ ）一次攻成即可；攻（ ）時，需先用（ ），然后再用（ ）攻一遍，才能保證把螺孔的有效長度攻好。
（2）攻絲絞手是用來（ ）的工具，常用的有（ ）和（ ）兩類。每類絞手又分為（ ）和（ ）兩種什錦銼 組銼修整工件上的細小部分頭錐 兩支 頭錐 二錐 通孔螺紋 內螺紋 盲孔螺紋頭錐攻二錐夾持絲錐普通絞手 丁字絞手固定式 可調式8、套絲工具及其使用：
套絲工具包括（ ）
（1）板牙俗稱（ ），形狀與（ ）相似，圓板牙的外圓表面有（ ），其中兩個（ ）是用于（ ）；另兩個（ ）用于（ ）；板牙中間一段是（ ）作用
（2）板牙架又叫（ ）
（3）套絲操作時板牙端面應與（ ）垂直。套絲過程中要經常（ ），以便斷屑和排屑。套絲時一般應加（ ）。套絲前應將圓桿端部倒角，以便板牙順利切入
板牙和板牙架 鋼板圓螺母傳遞扭矩對心錐孔四個錐孔偏心錐孔調整板牙尺寸校正圓板牙絞手圓桿軸線反轉切削液9、常用量具
（1）鋼直尺：150mm，300mm，500mm和1000 mm四種規格
（2）游標卡尺：其精度有0.02mm、0.05mm、0.1mm。它可測量工件的外徑、內徑、長度、深度和孔距等
2）、游標卡尺的刻線原理及讀數方法
（1）讀數方法分三個步驟：如1/20mm（0.05mm）游標卡尺的刻線原理及讀數方法
①、讀出游標上零線左面尺寸的毫米整數： 50；
②、讀出游標上哪一條刻線與尺身刻線對齊: 12；
③、把尺身和游標
上的尺寸加起來即
為測得尺寸，如右圖
?
練習：1/50mm
（0.02mm）
游標卡尺的
讀數為？50+ 20×0.02= 50.42、下列游標卡尺使用錯誤的是
3）、千分尺（1）千分尺的結構：（2）外徑千分尺的刻線原理及讀數方法
原理：測微螺桿右端的螺紋螺距為0.5mm，當微分筒轉一周時，螺桿就移動0.5mm。微分筒圓錐面上共刻有50格，因此微分筒每轉一格，螺桿就移動0.5÷50=0.01（mm）
固定套筒上刻有主尺刻線，每格0.5mm。
在千分尺上的讀數方法可分三步：
（1）讀出微分筒邊緣在固定套筒主尺的毫米數和半毫米數。
（2）看微分筒上哪一格與固定套筒上基準線對齊，并讀出不足半毫米的數。
（3）把兩個讀數加起來就是測得的實際尺寸如圖讀數為
8+0.38=8.38mm
②呢？
4）90°角尺7.5+0.42=7.92mm5）萬能角度尺
萬能角度尺是用來測量工件和樣板
的內、外角度及角度劃線的量具。
其測量精度有2′和5′兩種，測量范圍
為0°～320°萬能角度尺的讀數方法與游標卡尺的讀數方法相似，即先從尺身上讀出游標零刻線左邊的刻度整數，然后在游標上讀出分的數值（格數×2′），兩者相加就是被測工件的角度數值，如圖所示?；顚W活用：
讀數是多少？
10、手鋸
（1）鋸條的安裝：鋸齒要朝（ ）
（2）鋸割時的握鋸與站姿
（3）起鋸時鋸條與工件表面的角度要（ ），壓力要（ ），速度要（ ），行程要（ ）
（4）推鋸與收據
2o16′外小慢小短（二）鉗工常用的基本設備
鉗工常用的基本設備有鉗臺、虎鉗、砂輪機和鉆床等
1、鉗臺：鉗臺也稱鉗工臺或鉗桌，主要作用是安裝臺虎鉗并放置工件。
2、虎鉗是用來（ ），有（ ）、（ ）及（ ）等
使用注意事項：
①在鉗臺上安放虎鉗時應使固定鉗身的鉗口工作面處于（ ）之外，這樣便于夾持條形工件；強力作業時，應使作用力朝上（ ），以免過多增加四桿螺母的負荷。影響其使用壽命。夾持工件的臺虎鉗機用平口鉗手虎鉗鉗臺邊緣固定鉗身②夾緊工件時松緊要適當，只能用手力擰緊，而不能借用助力工具加力，一是防止絲桿與螺母及鉗身受損壞，二是防止夾壞工件表面。
③虎鉗在鉗臺上要固定牢靠，同時扳緊鎖緊螺釘，不能在活動鉗身的光滑平面上敲擊作業，以防止破壞它與固定鉗身的配合性。
④對絲桿、螺母等活動表面，應經常清潔、潤滑，以防止生銹。
3、砂輪機： 主要用來磨削各種刀具或工具（ ）及小型零件
砂輪機是高速旋轉的設備，使用時應遵守操作規程，注意安全。
鏨子、鉆頭等4、鉆床
（1）鉗工常用鉆床有：臺鉆、立鉆、搖臂鉆三種
（2）鉆床是用來對工件進行鉆孔、擴孔、锪孔、絞孔和攻絲操作的設備
（3）臺鉆床的使用注意事項：
①正確選用與鉆孔適應的鉆頭，并保持鉆頭鋒利
②工件應夾持牢靠，在鉆孔處先用樣沖打孔窩；
③鉆孔時，軸向壓力不要過大，當電鉆轉速下降時應減小壓力，當鉆孔將要鉆穿時，要減小軸向壓力；
④使用前先空轉一下，檢查電鉆運轉是否正常練習：
1. 木工鋸子有多種，如果要順著木紋鋸開木料，用豎鋸；鋸斷木料，用（ ）；鋸割曲線形狀用（ ）；鋸割較大較厚的木料用粗齒鋸；比較細致的鋸割使用（ ）鋸；一般大小與厚度的木料使用中齒鋸。
2. 木工通常使用羊角錘作敲擊工具，羊角錘又可用來（ ）
3. 直角尺是常用的測量工具，畫線時用作畫垂直線或（ ）導向工具，也可用來找正工件在平臺上的（ ）位置
4. 手錘的規格用錘體的質量的大小來表示，如（ ）、0.5Kg、（ ）等5. 普通鉗工銼按其斷面形狀不同，分為平銼（ ）、（ ）、三角銼、半圓銼和（ ）等五種橫鋸挖鋸細齒拔釘平行線垂直 1 Kg0.25Kg板銼方銼圓銼6. 鉗工常用的設備有鉗臺、（ ）、砂輪機和（ ）等
7. 使用手鋸進行鋸割操作時，推鋸是工作行程，雙手應對鋸弓施加壓力，（ ）時不施加壓力
8. 木匠對木構件的表面進行拋光時，常用的工具是（），其身越）（ ），越能將木構件表面變的平直
A. 鋸子 長 B. 鋸子 短 C. 刨子 長 D. 刨子 短
9. 鉗工主要利用手工工具對金屬表面進行加工，下列工具中屬于鉗工工具的是
鑿子和樣沖 B. 畫規和鉆子
C. 直角尺和弓搖鉆 D. 板牙和銼刀
10. 在利用手工工具制造螺絲桿時，應選用的工具是
手錘和鏨子 B. 銼刀和樣沖
C. 手用絲錐和攻絲絞手 D. 板牙和板牙架虎鉗鉆床回鋸DDC11. 范仲淹的“先天下之憂而憂，后天下之樂而樂”使岳陽樓聞名天下。岳陽樓是一座三層的純木結構建筑，斗拱、飛檐的結構復雜，工藝精美，令人驚嘆。斗拱使屋面凹曲，飛檐使沉重的建筑增添了輕快欲飛的美感。其木結構的各個構件，先經過表面處理，后進行榫卯連接。這里用于表面拋光處理的工具是
A. 鋸 B. 刨子 C. 銼 D.鑿子
12. 為了方便鉆頭和畫規尖對準圓心，防止打滑，通常需要用到的工具是
A. 畫針 B. 鋼直尺 C. 樣沖 D. 鋼銼
13. 將鐵質椅子的靠背拆除，變為凳子，合理的加工方法是
鋸割加銼削 B. 鑿削加銼削
C. 鉆孔加鋸割 D. 鉆孔加銼削BAC14. 使用手鋸進行鋸割時，首先根據工件的材料及厚度選擇合適的鋸條，安裝在鋸弓上。鋸齒應向（ ）（填前或后），松緊應適當，一般用手撥動鋸條感覺硬實即可。鋸條安裝好后，不能有歪斜和扭曲，否則鋸削時易折斷。
下面是是安裝鋸條的兩幅示意圖，請問哪一幅是正確的
A. B.前A
