課件21張PPT。蘇教版普通高中課程標準實驗教科書 通用技術選修3《簡易機器人制作》精品課程常用的傳動機械（1）課外拓展之道閘(拉匝門)制作與設計達芬奇吊橋道閘科學知識

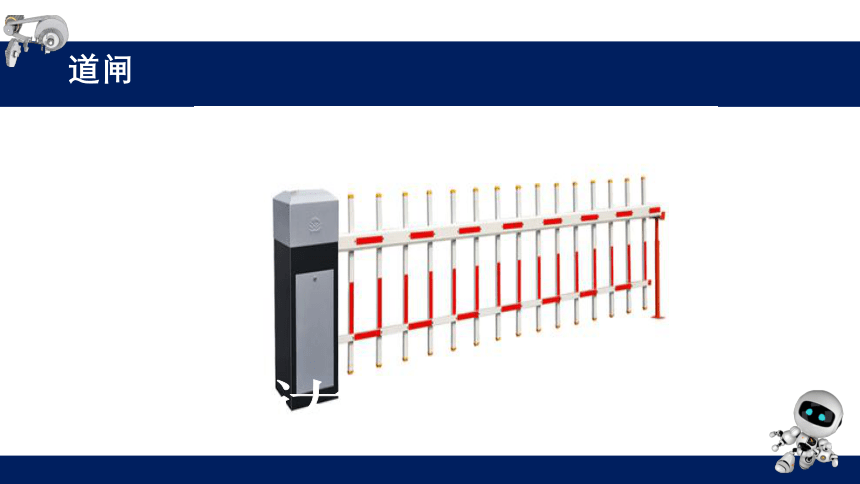

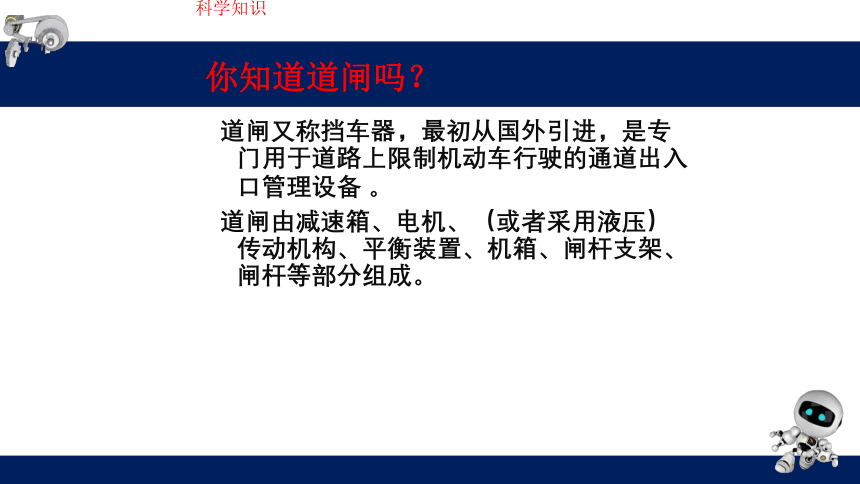

你知道道閘嗎？道閘又稱擋車器，最初從國外引進，是專門用于道路上限制機動車行駛的通道出入口管理設備 。

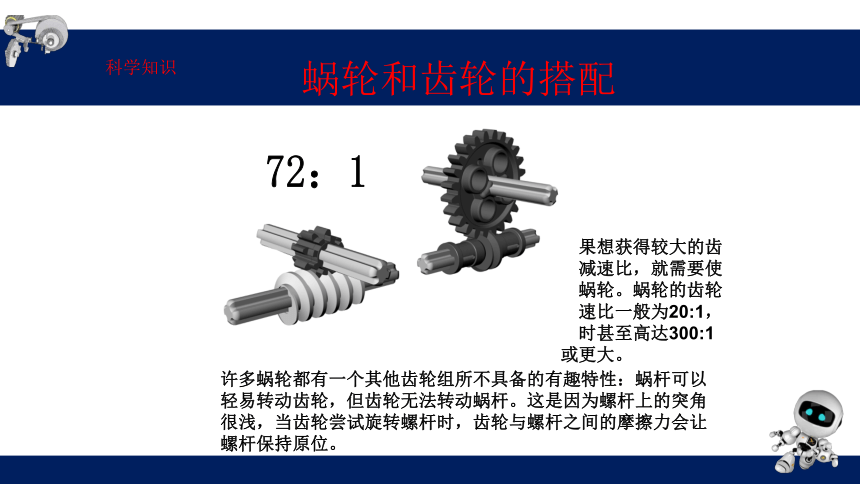

道閘由減速箱、電機、（或者采用液壓）傳動機構、平衡裝置、機箱、閘桿支架、閘桿等部分組成。科學知識蝸輪和齒輪的搭配如果想獲得較大的齒輪減速比，就需要使用蝸輪。蝸輪的齒輪減速比一般為20:1，有時甚至高達300:1或更大。

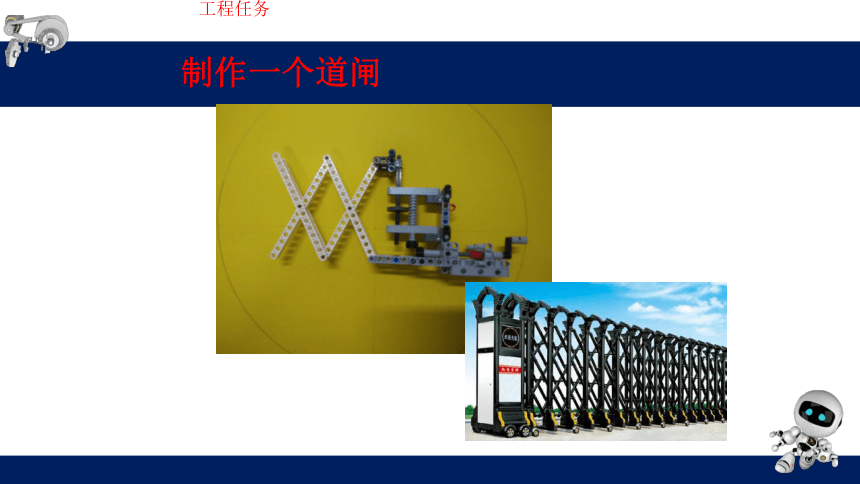

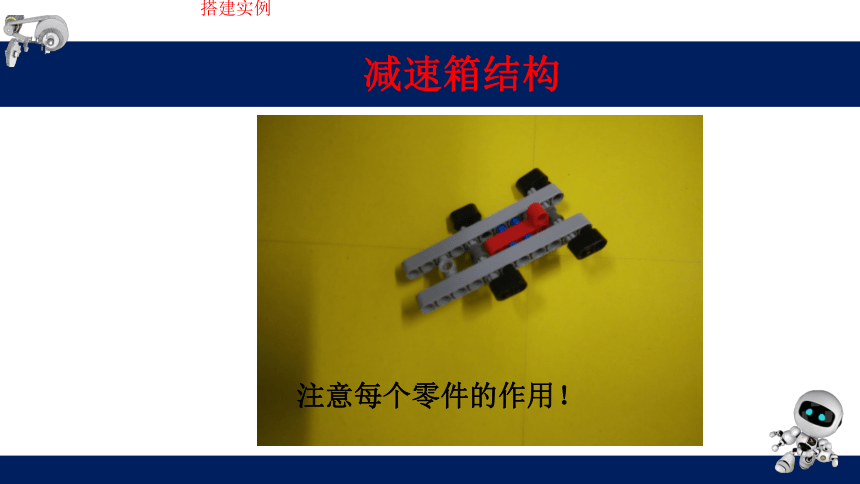

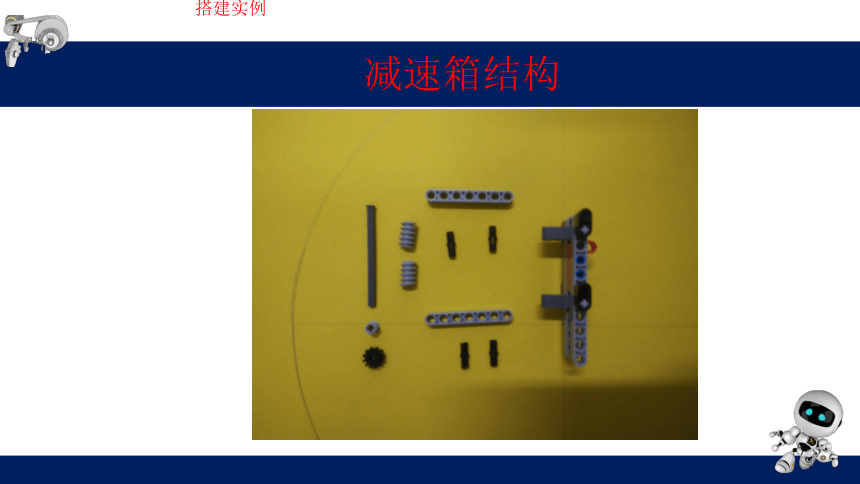

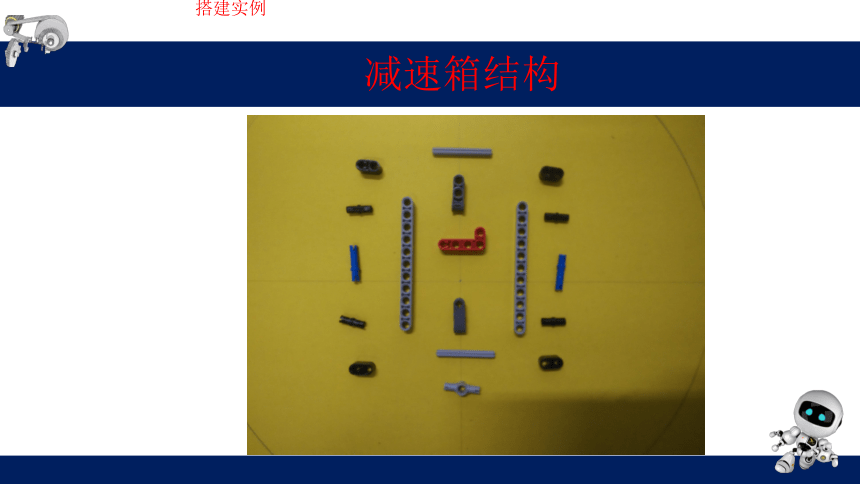

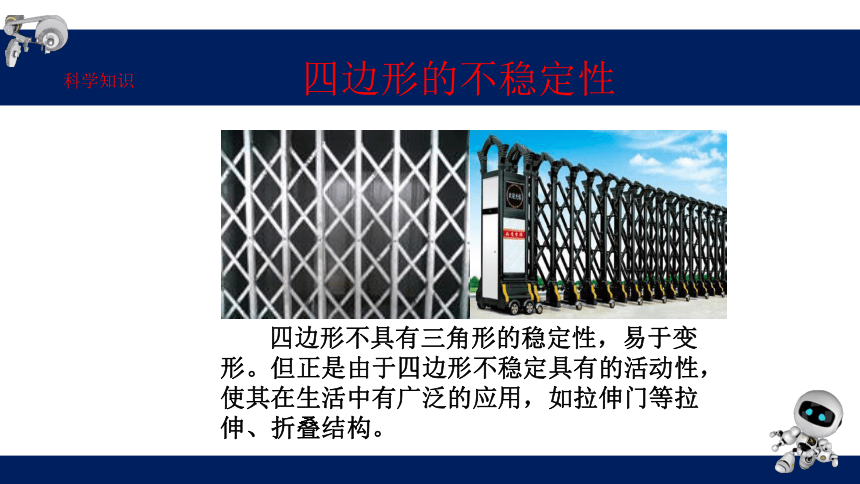

許多蝸輪都有一個其他齒輪組所不具備的有趣特性：蝸桿可以輕易轉動齒輪，但齒輪無法轉動蝸桿。這是因為螺桿上的突角很淺，當齒輪嘗試旋轉螺桿時，齒輪與螺桿之間的摩擦力會讓螺桿保持原位。72：1科學知識四邊形的不穩定性 四邊形不具有三角形的穩定性，易于變形。但正是由于四邊形不穩定具有的活動性，使其在生活中有廣泛的應用，如拉伸門等拉伸、折疊結構。工程任務制作一個道閘搭建實例減速箱結構搭建實例減速箱結構注意每個零件的作用！搭建實例減速箱結構搭建實例減速箱結構注意渦輪的連接，上下要對齊！搭建實例減速箱結構搭建實例減速箱結構嘗試旋轉一下渦輪，看下長軸會上下移動嗎！搭建實例底座手搖結構搭建實例底座手搖結構搭建實例底座手搖結構搭建實例底座手搖結構注意上面的零件按順序接起來就可以了！搭建實例底座手搖結構搭建實例底座手搖結構搖動手柄，看看渦輪是不是帶動著長軸！搭建實例四邊形結構搭建實例四邊形結構還記得伸縮手臂嗎？工程任務完成記得要調試一下哦！！
