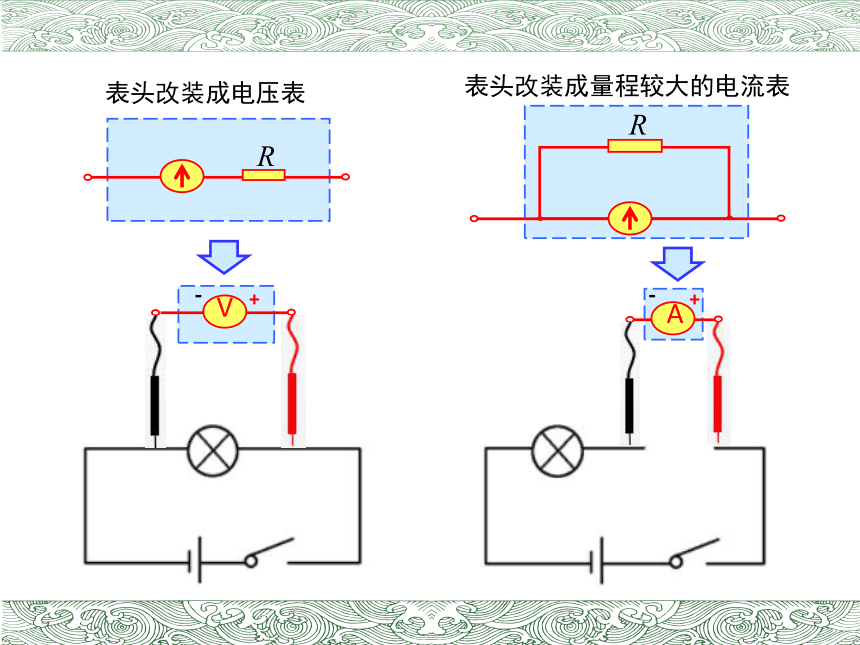

課件16張PPT。附錄2 多用電表表頭改裝成電壓表表頭改裝成量程較大的電流表+-+-歐姆表的內部電路：黑表筆接內電源的正極歐姆表的工作原理：閉合電路歐姆定律的應用兩筆接Rx時，有1）刻度左無窮右零；2）刻度分布不均勻，左密右疏+-一、多用電表內部原理
注意1：
紅黑表筆要插入正確（黑表筆插孔連接表歐姆檔內部電源正極）多用電表：A表刻度
（直流）V表刻度
（交直流）??表刻度
歐姆調零注意2：
使用時如果指針不指在左端0刻度則需要機械調零！注意3：
歐姆表內含電源注意4：
電壓表內不含電源注意5：
電流表內不含電源操作：
使用前：
如果指針不指在左端0刻度，機械調零！
使用后：
檔位旋鈕調到“OFF”或交流電壓最高檔。二、多用電表外部構造三、多用電表的使用
活動1：利用多用電表歐姆擋對電阻阻值進行檢測。1．機械調零．2．選擇合適擋：使指針指到中央附近，若指針偏轉角較小,應換大倍率的擋;反之,則換小倍率的擋。3．歐姆調零：將紅、黑表筆短接，調整歐姆調零旋鈕使指針指在歐姆表零刻度線位置。4．測量讀數：將表筆搭接在待測電阻兩端，如果指針在中央附近，表針示數乘以倍率，即為待測電阻的阻值。5．多用電表用完后，將選擇開關置于“OFF”擋或交變電壓的最高擋，拔出表筆。 如何判斷好壞：正反測兩次阻值。活動2：利用多用電表歐姆擋對普通二極管及發光二極管進行檢測，并判斷其好壞。若二極管的阻值出現下列情況：
兩次測量約為0→
兩次測量約為∞→
二極管短路（擊穿）二極管斷路活動2：利用多用電表歐姆擋對發光二極管進行檢測，并判斷其好壞。 紅色的是 1.6V
綠色的2.2V
藍色的是2.5-3.5
白色的是3V以上 發光二極管導通電壓一般在1.6V以上。不同顏色的發光二極管導通電壓不同。活動3：利用多用電表歐姆擋對三極管進行檢測，并判斷其好壞。測NPN三極管：將萬用表歐姆擋置于“×100”或“×1k”處，黑表筆接在基極上，將紅表筆先后接在其余兩個極上，如果兩次測得的電阻值都較小;再將紅表筆接在基極上，將黑表筆先后接在其余兩個極上，如果兩次測得的電阻值都很大，則說明三極管是好的。測PNP三極管：將萬用表歐姆擋置于“×100”或“×1k”處，把紅表筆接在基極上，將黑表筆先后接在其余兩個極上，如果兩次測得的電阻值都較小;再將黑表筆接在基極上，將紅表筆先后接在其余兩個極上，如果兩次測得的電阻值都很大，則說明三極管是好的。活動3：利用多用電表歐姆擋對三極管進行檢測，并判斷其好壞。活動4：搭建如圖所示電路，使得不遮光時，發光二極管不亮；遮光時，發光二極管亮，并完成以下任務：任務1：不遮光時，用多用
電表電壓檔檢測三極管Ube及
Uce,用多用電表電流檔檢測
Ib及Ic.判斷三極管所處狀態.活動4：搭建如圖所示電路，使得不遮光時，發光二極管不亮；遮光時，發光二極管亮，并完成以下任務：任務2：遮光時，用多用電
表電壓檔檢測三極管Ube及
Uce,用多用電表電流檔檢測
Ib及Ic.判斷三極管所處狀態.
若處于放大狀態，估算其放
大系數.若處于飽和狀態，
調節電路，使其處于放大狀
態，估算其電流放大系數.活動4：搭建如圖所示電路，使得不遮光時，發光二極管不亮；遮光時，發光二極管亮，并完成以下任務：任務3：將檔位調至R*10hFE
處，同歐姆檔相同方法調零
后將NPN型三極管插入N區域
相應孔內，直接測得電流放
大系數。并與任務2中所得
數據進行對比，分析其在誤
差允許范圍內是否近似相等。同學們再見!
