(共38張PPT)
容納萬水千山，
胸懷五湖四海，
藏下中外名城，
渾身絢麗多彩。

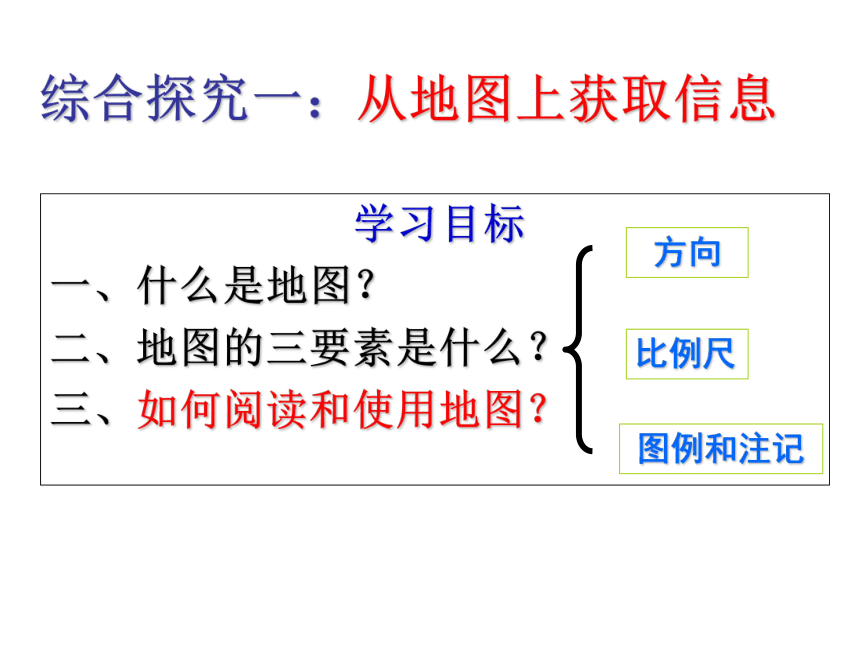

綜合探究一：從地圖上獲取信息
學習目標
一、什么是地圖？
二、地圖的三要素是什么？
三、如何閱讀和使用地圖？
比例尺
方向
圖例和注記

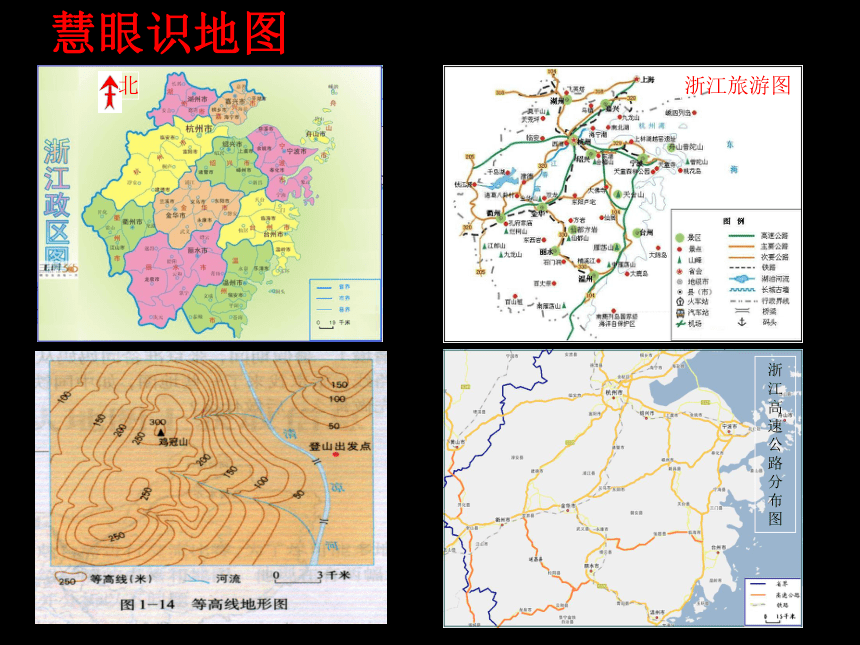

慧眼識地圖
北
海拔：以海平面為起點，地面高出海平面的垂直距離。
甲：


乙：
1500米
500米
等高線特點1
同一條等高線上，各點的海拔相同。
等高線特點2
同一幅地圖上，等高線越稀疏的地方，地勢起伏越和緩；等高線越密集的地方，地勢越陡峭。
陡
坡
高地（山峰）：
等高線中間高四周低呈封閉曲線處。
不同地形的等高線表示狀態
山脊：等高線向海拔低處凸出的地方。
山谷：
等高線向海拔高處凸出的地方。
鞍部：
兩個相鄰山頂之間呈馬鞍形的部位。
峭壁|陡崖：
等高線重疊處。
（可能有河流經過，河流流向與等高線突出方向相反。）
（山頂的高度范圍：300﹤x ≤ 400）
1、高地（山峰）：等高線中間高四周低呈封閉曲線處。
2、山脊：等高線向海拔低處凸出的地方。
3、山谷：等高線向海拔高處凸出的地方。
4、鞍部：兩個相鄰山頂之間呈馬鞍形的部位。
5、峭壁|陡崖：等高線重疊處。

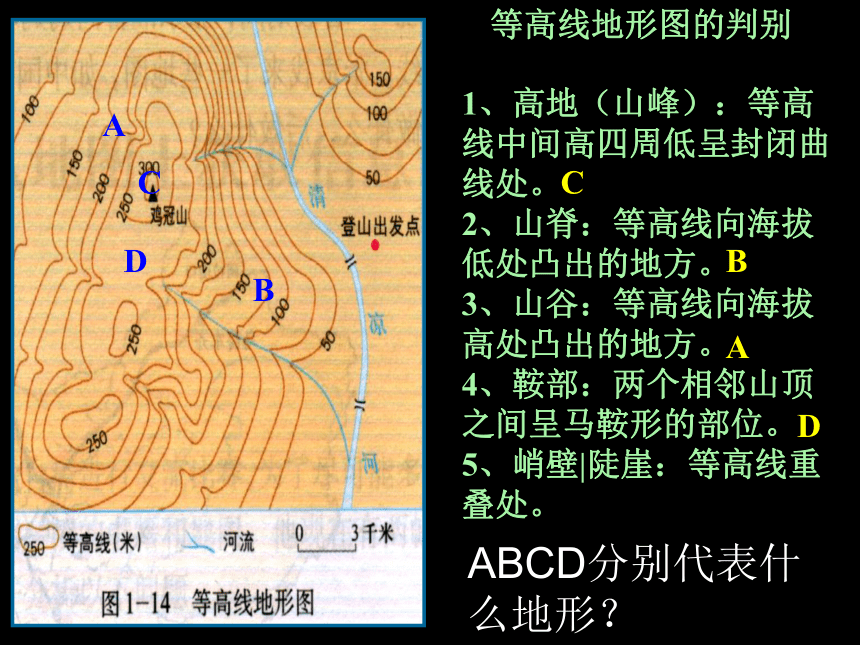

等高線地形圖的判別
ABCD分別代表什么地形？
B
C
D
A
A
C
D
B

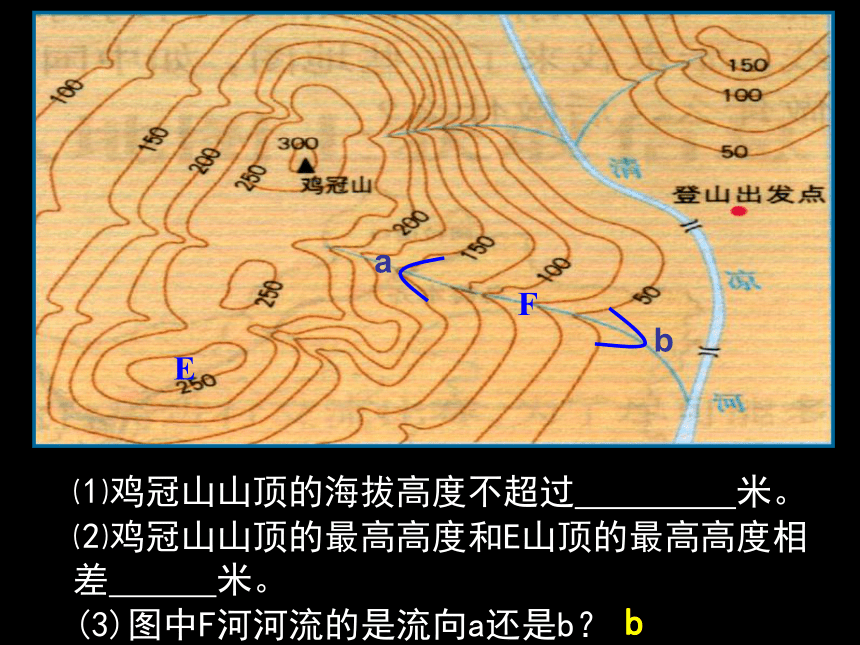

⑴雞冠山山頂的海拔高度不超過 米。
⑵雞冠山山頂的最高高度和E山頂的最高高度相差 米。
(3)圖中F河河流的是流向a還是b？
E
F
a
b
b

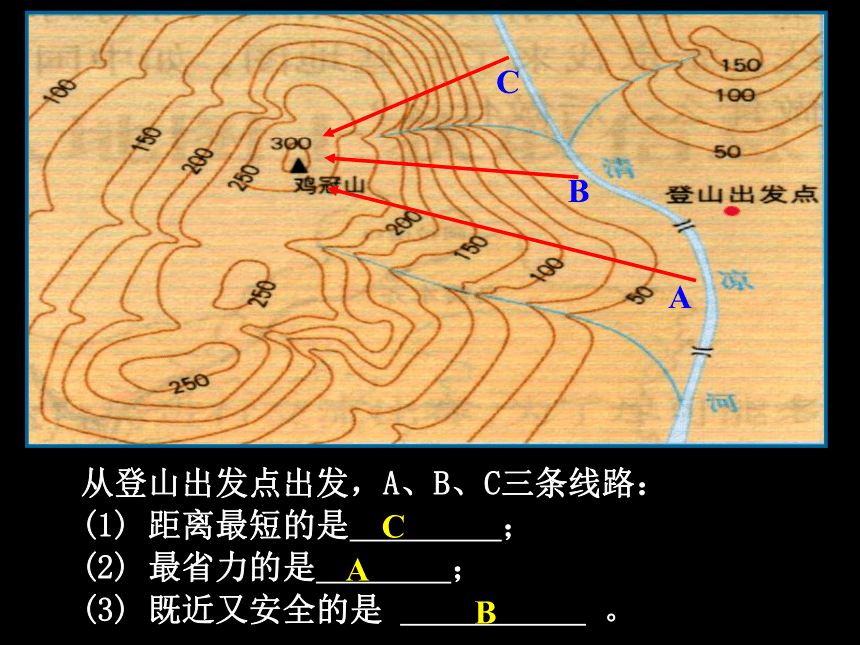

從登山出發點出發，A、B、C三條線路：
(1) 距離最短的是 ；
(2) 最省力的是 ；
(3) 既近又安全的是 。
A
B
C
A
B
C
登頂方案：
一、等高線特點：
1、同一條等高線上，各點的海拔相同。相鄰的兩條等高線差時相同的。
2、同一幅地圖上，等高線越稀疏的地方，地勢起伏越和緩；等高線越密集的地方，地勢越陡峭。
高地（山峰）：等高線中間高四周低呈封閉曲線處。
二、不同地形的等高線表示狀態
山脊：等高線向海拔低處凸出的地方。
山谷：等高線向海拔高處凸出的地方。
鞍部：兩個相鄰山頂之間呈馬鞍形的部位。
峭壁|陡崖：等高線重疊處。
（可能有河流經過，河流流向與等高線突出方向相反。）
1．讀“等高線地形圖”，完成下列問題。
（1）寫出圖中數碼號代表的地形部位名稱：
① ；
② ；
③ ；
④ ；
⑤ 。
（2）乙山頂與A點的相對高度是 米。
（3）甲山頂在乙山頂的　　　 　　 方向。
（4）從A點或B點出發，更容易攀登到乙山頂的是 。
原因是 　 。
山峰
鞍部
山谷
山脊
峭壁|陡崖
460
西南
A
等高線越稀疏的地方，地勢起伏越和緩
３）、A和F兩山坡較為緩和的是　　　　　。
４）、山頂甲海拔高度在　　　　　米以上，甲、乙兩地的相對高度約為　　　　米。
５）、地形部位D是　　　　　??；B是　　　　　　，B附近一般會有　　　　　　。
2、讀等高線地形圖，回答：
1）、寫出該圖的比例尺：
（1）數字式：　　　　　　
（2）文字式：

２）、在這幅地圖上的定向準則是 。
1：50000
圖上1厘米代表實際距離500米。
“上北下南左西右東”
A
600
100
峭壁|陡崖
山谷
河流
分層設色地形圖是怎樣制作出來的？
分層設色地形圖
分層設色地形圖的作用

如何認識分層設色地形圖？
在分層設色地形圖上，綠色表示平原；黃色表示高原、山地、丘陵；褐色表示高山；白色表示雪線以上部分；濃淡不同的藍色表示海洋的不同深度帶。
地形剖面圖
地形剖面圖的作用是什么？

如何認識地形剖面圖？
地形剖面圖是怎樣制作出來的？
第二步：學習閱讀地形剖面圖
提示：地面的高低起伏和坡度緩急
1、在分層設色地形圖上，綠顏色的地區表示的地形類型一般是（　　） A、山地 　B、丘陵　 C、平原　 D、高原
2、甲地的海拔1500米，乙地的海拔500米，甲、乙 兩地之間的相對高度是（　?。? A、1500米 　 B、500米　
C、100米　 D、1000米
地圖的種類很多，不同的
地圖能夠反映不同的信息。
根據使用目的，正確地選
擇地圖，才能及時、準確
地獲得有用的信息。
一、選擇合適的地圖

1、請同學們觀察上面兩幅地圖，看看它們有什么相同之處，又有什么不同點？
相同：
不同點：
1、圖幅相同；
2、圖中都能找到完整的臺灣省。
1、比例尺不同；
2、范圍不同；
3、詳略程度不同。
2、通過兩圖異同點的比較，你能得出一個什么結論？
如果想了解福州與臺灣之間的相對位置和大致距離，應該選哪幅地圖？
如果要坐火車游覽臺灣，應該選哪幅地圖？
A
B
地圖比例尺越大
地圖所表示的實際空間范圍越__________
圖中的內容越_____
地圖比例尺越小
地圖所表示的實際空間范圍越__________
圖中的內容越_____
建 構 知 識
小
詳細
大
簡略
大小詳，小大略
圖 幅 大 小 相 同 的 條 件 下
>
>
分母越大，比例尺越小，反之比例尺越大。
小
詳細
大
簡略
世界政區圖 中國政區圖
浙江省政區圖 寧波市政區圖
⑴請按比例尺從大到小排列：
⑵請按內容從詳到略情況排列：
寧波、浙江、中國、世界
寧波、浙江、中國、世界
圖 幅 大 小 相 同 的 條 件 下
帶著地圖去旅行
第一步：廈門在哪里？
第二步：怎樣到廈門？
第三步：如何找到既定的地點？
第四步：如何設計旅游路線？
1、大小詳，小大略
2、分母越大，比例尺越小，反之比例尺越大
3、比例尺的大小
大比例尺：x≥1：100000
中比例尺： 1：1000000 < x< 1：100000
小比例尺： x≤1：1000000）

1、我們外出旅游時，最常用的地圖是……………（ ）
（1）導游圖 （2）地形圖 （3）政治地圖 （4）交通圖
A(2)(3) B(3)(4) C(1)(4) D(1)(2)
C
2、住在寧波的小鵬，今年暑假要到杭州動物園去玩，為此他準備了三張地圖。如果你是小鵬，你將按什么順序來使用這三張地圖……………………（ ）
（1）杭州動物園游覽圖 （2）浙江省交通圖
（3）杭州市區圖
A（2）（3）（1） B（1）（3）（2）
C（3）（2）（1） D（1）（2）（3）
A
3、閱讀下面三段話，請你這著三位同學尋找相應的地圖。
A小米班準備到郊外的山地進行越野活動，事先需要設計行動方案。
B聽說以色列和巴基斯坦又發生了沖突，小康想知道這兩個地方在哪里。
C星期天快到了，小紅想去博物館參觀。博物館離小紅家比較遠，小紅等想一想怎樣乘車。
A ;
B ;
C .
該山地地形圖
《西亞政區圖》或《世界政區圖》
本市交通圖
4、在修高鐵時要使用：
A.大比例尺地圖
B.小比例尺地圖
