(共27張PPT)
第一單元 結構與設計
常見結構的認識
穩固結構的探析
簡單結構等設計
經典結構等欣賞

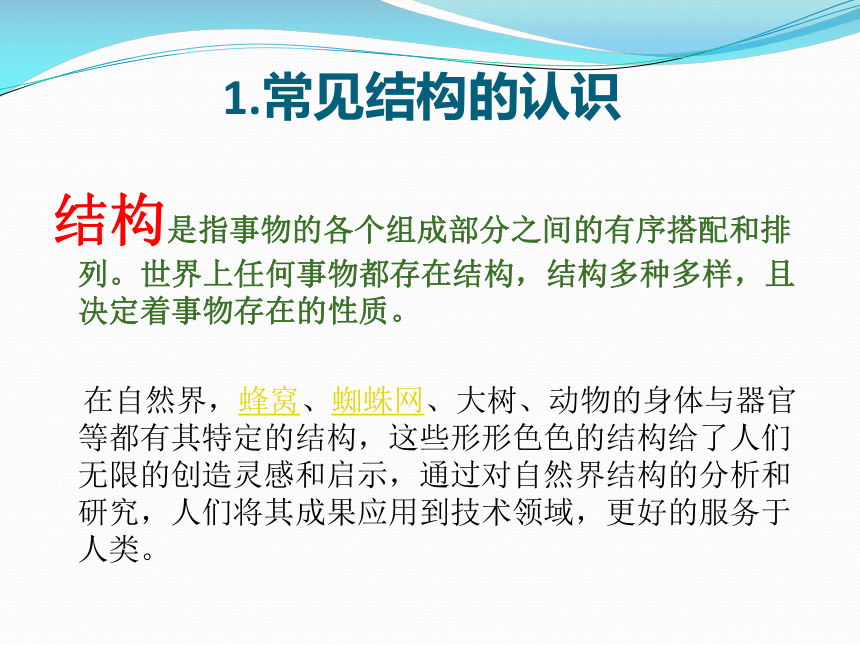

1.常見結構的認識

結構是指事物的各個組成部分之間的有序搭配和排列。世界上任何事物都存在結構，結構多種多樣，且決定著事物存在的性質。

在自然界，蜂窩、蜘蛛網、大樹、動物的身體與器官等都有其特定的結構，這些形形色色的結構給了人們無限的創造靈感和啟示，通過對自然界結構的分析和研究，人們將其成果應用到技術領域，更好的服務于人類。

在社會領域也普遍存在著結構現象，一篇文章的內容結構影響文章的表達與質量，一家企業的人員結構關乎企業的運行與效率，



研究蒼耳子的結構
人們利用這個原理：制作了尼龍搭扣

2.結構與力
從力學角度來說，結構是指可承受一定力的架構形態，它可以抵抗能引起形狀和大小，改變的力。
每個物體都有它特定的架構形態，這種架構形態體現著它的結構。
一個設計合理的結構應該能承受外界的各種作用力，抵抗各種變形。


3.結構的類型
實體結構 樓房基礎
框架結構 樓房主體
殼體結構 樓房屋頂
一個較復雜的結構，有許多不同的部分組成，
輪胎
輻條
車圈
結構的受力特點
實體結構 外力分布在整個體積中，
框架結構 能夠承受豎向重力和水平方向的力。
殼體結構 外力作用在結構體的表面上，

問題：雞蛋用手握，為什么不容易爛？


答案：外力作用在結構體的表面上

2.穩固結構的探析
結構與穩定性
結構與強度
結構與功能
結構與穩定性

結構的穩定性是指結構在荷載的作用下維持其原有平衡狀態的能力。如果一個物體的結構不能有效地抵御荷載的作用，那么該物體就很難承受荷載而保持原有平衡狀態。
2.結構與強度，
結構的強度是指結構具有的抵抗被外力破壞的能力，
結構的強度與結構的形狀，使用的材料，構建之間的連接方式等因素有密切的關系，

影響結構穩定性的因素有多種，主要有重心位置的高低，結構與地面接觸所形成的支撐面的大小和結構的形狀等，對于一個靜止狀態的結構而言，如果重心所在點的垂線落在結構里面的范圍內，就是穩定的不會出現傾倒，結構與地面接觸所形成的支撐面越大穩定性越好，
3.結構與功能，
結構不僅是事物存在的一種形式，而且對事物的功能和作用產生了直接影響結構的改變可能導致功能的變化，
3.簡單結構的設計，
結構設計對于我們的日常生活，對于各種各樣的生產活動都非常重要，日常生活中沒有豐富的結構設計產品將會造型單一，功能單調，那些大型建筑物，交通運輸工具等更是無法產生，生產活動中產品制造技術，結構安全性及耐久性評估，維修架構技術等都離不開結構的設計和研究，
結構設計的目標及要求
結構設計應以一種或幾種功能的實現為基本目標，應滿足設計規范，滿足使用者的基本需求。
結構設計應考慮的主要因素
符合使用者對設計對象的穩定性和強度要求，安全因素，公共和使用者的審美需求，使用者的個性化需要對設計對象的成本控制要求和一定的使用壽命等，
4.經典結構的欣賞，
優秀的結構設計不僅表現在結構的使用功能上，也表現在形式上，特別是功能與形式的統一上，古今中外許多能工巧匠把結構的功能與形式恰當的結合起來，形成了一些經典的結構。
欣賞結構設計作品可從技術和文化兩個角度進行。
技術的角度主要有結構的使用功能的實現，結構的穩固耐用，結構造型設計的創意和表現力，材料使用的合理性，工藝制造的精湛程度等，
文化的角度主要有結構的文化寓意，傳達公眾認可的美學原則反映的時代民族習俗方面的特征，結構的個性特征等，
趙州橋
趙州橋，又稱安濟橋，俗稱大石橋，是中國河北省石家莊市趙縣境內一座跨洨河的石拱橋，由隋朝匠師李春建造 [1]? ，是世界上現存年代最久遠、跨度最大、保存最完整的單孔坦弧敞肩石拱橋
如何欣賞
技術角度：
功能 他是一座單拱橋，橋洞不是普通半圓形，而像一張弓，橋面平坦寬闊成為“坦拱”，兼顧了水陸交通，方便了車馬通行
結構設計 他最大的科學貢獻在于他的“敞肩拱”的創造。
技術施工 趙州橋的石拱由二十八道拱圈縱向并列修成，每到拱圈可獨立站穩，自成一體，即便于施工，又利于單獨修補。
文化角度：
趙州橋的弧形平拱和敞肩小拱給人以巨身輕靈、躍躍欲飛的動感，橋兩邊的欄板和望柱上雕有各種精美圖案，刀法蒼勁，造型生動，線條剛勁之中見柔和，穩重之中顯輕靈。主拱頂上有一塊龍頭龍門石，八瓣蓮花的仰天石，寄寓著大橋不受水害長存永安的愿望。
經典欣賞
