第一節 設計的一般過程
第三章 設計過程、原則及評價
www.themegallery.com
Company Logo
Company Logo
www.themegallery.com
Company Logo
1.發現與明確問題
戶外活動無處坐
,便攜式小板凳幫你忙!
Company Logo
www.themegallery.com
Company Logo

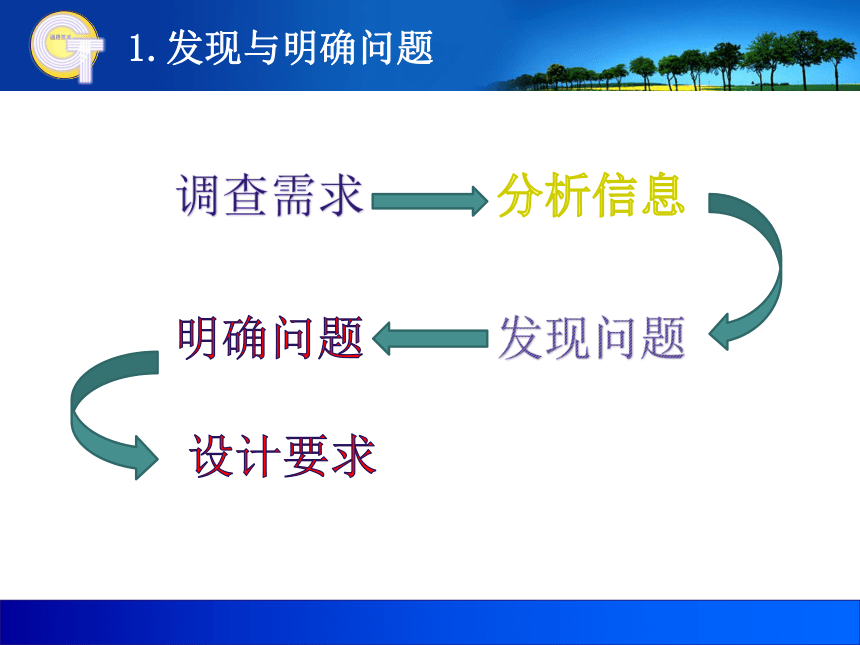

1.發現與明確問題
Company Logo
www.themegallery.com
Company Logo

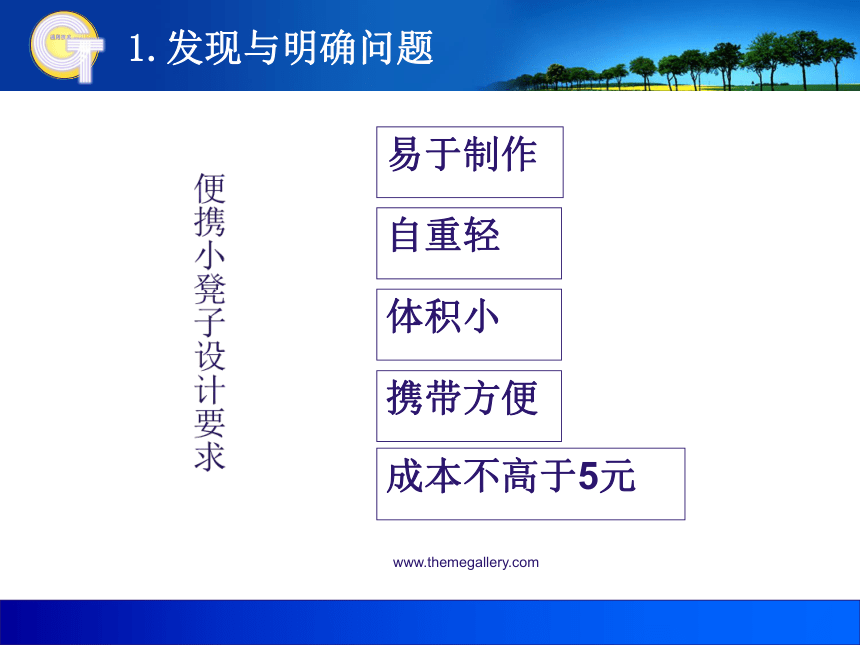

1.發現與明確問題
成本不高于5元
攜帶方便
體積小
自重輕
易于制作
Company Logo
www.themegallery.com
Company Logo
2.制定設計方案
應明確:
1.運用不同的材料、結構可以產生不同的設計方案。
2.任何設計方案都有改進的可能性，好方案決不會僅有一個。
1、收集信息
2、設計分析
3、方案構思
4、方案呈現
5、方案篩選
Company Logo
www.themegallery.com
Company Logo
2.制定設計方案

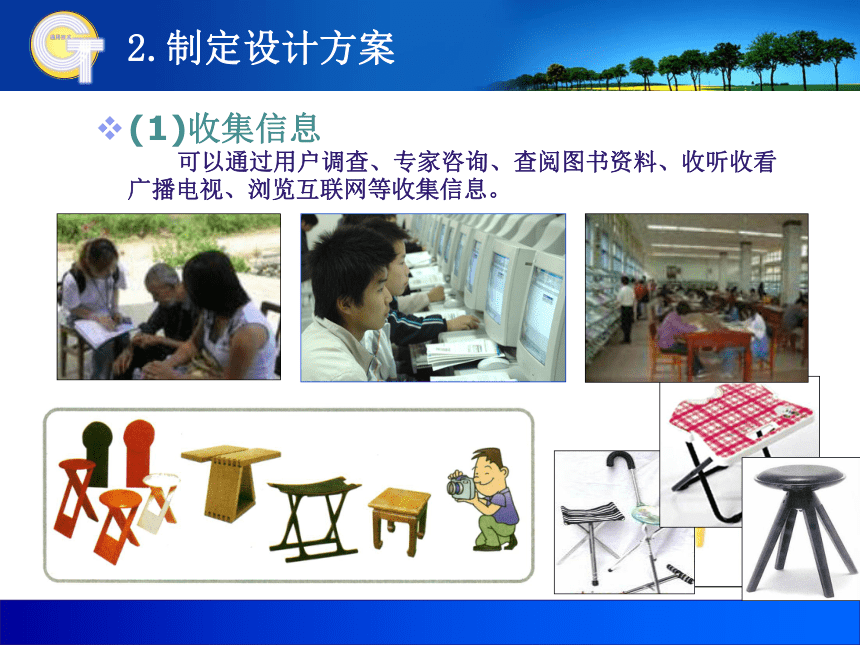

(1)收集信息
可以通過用戶調查、專家咨詢、查閱圖書資料、收聽收看廣播電視、瀏覽互聯網等收集信息。
Company Logo
www.themegallery.com
Company Logo
2.制定設計方案
(2)設計分析
成本不高于5元
攜帶方便
體積小
自重輕
易于制作
結構穩固
材料(選擇)
攜帶(方便)
結構(穩固)
盡量縮小體積
采用可拆卸式
采用折疊式
擴大支撐面
采用榫接方式連接
采用插接方式連接
選用輕質材料
選用易加工材料
選用廢舊材料(月餅盒)
Company Logo
www.themegallery.com
Company Logo
(3)方案構思
Company Logo
合頁連接
繩系連接

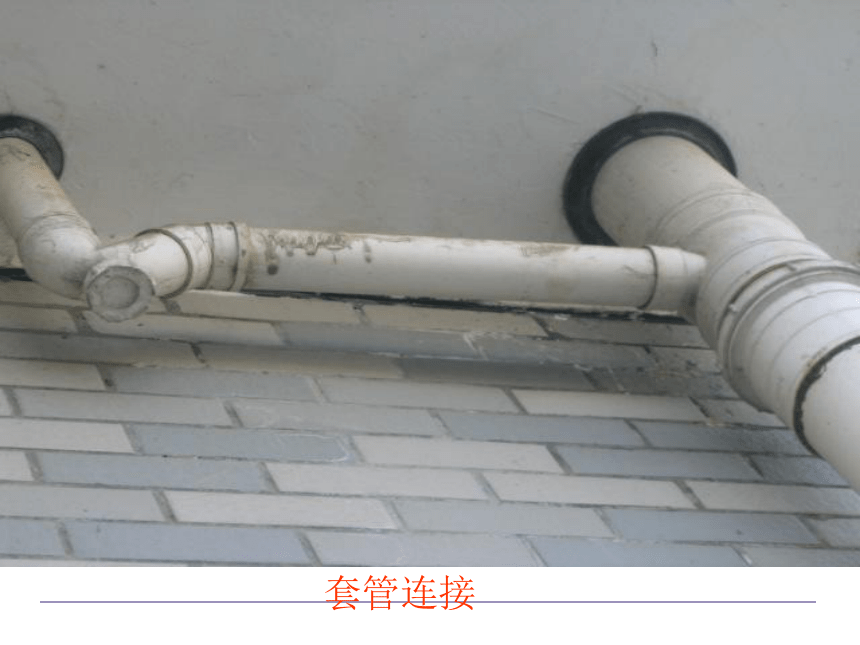

套管連接
榫接
插接
膠帶連接
螺絲連接
焊接
www.themegallery.com
Company Logo
(4)方案呈現
對設計方案進行綜合
A.采用瓦楞紙材料的方案草圖
B.采用木板、木棍材料的方案草圖
C.采用五夾板材料的方案草圖
D.采用其他材料的方案草圖
Company Logo
www.themegallery.com
Company Logo
方案呈現
Company Logo
www.themegallery.com
Company Logo
方案呈現
Company Logo
www.themegallery.com
Company Logo
(5)方案篩選
對提出的幾個設計方案，依據一定的原則，對方案進行篩選。
方案C3比較符合設計要求
Company Logo
www.themegallery.com
Company Logo
3.制作模型或原型
Company Logo
www.themegallery.com
Company Logo
3.制作模型或原型
制作過程分解圖
Company Logo
www.themegallery.com
Company Logo
3.制作模型或原型
實例：用五夾板做的一張凳子
Company Logo
www.themegallery.com
Company Logo
4.測試、評估及優化
（1）測試：
檢驗產品在操作、使用過程中，在結構和技術性能等方面能否達到預定的設計要求。（承重、穩定性）
（2）評估：
對各個方案的結構穩固、造型、制作難度、自重、體積、攜帶、成本等方面進行評估。

Company Logo
www.themegallery.com
Company Logo
4.測試、評估及優化
（3）優化：
分析測試和評估的具體記錄，同時聽取用戶、專家等的意見進行改正。 （增加結構強度、美化外觀）
Company Logo
www.themegallery.com
Company Logo
5.產品的使用和維護
正確使用和維護可以使產品更好地滿足人們的需求,并能延長其使用壽命。

如何設計使用說明書（參照書上的說明書）。
Company Logo
www.themegallery.com
Company Logo
設計過程示意圖
設計是一個動態發展的過程，在設計中有些步驟之間可能出現一定的循環。
發現問題
明確問題
制定設計方案
制作模型
測試評估
優化
編寫說明書
