電 阻 器










一、電 阻 器
1.概 念：電阻器也稱電阻，是電子線路中應用最廣的電子元件之一，電阻沒有極性。
2.主要參數：標稱阻值，允許偏差，額定功率，最大工作電壓等。單位為Ω，kΩ，MΩ等。
4.主要作用：阻礙電流流過,主用應用于限流、分流、降壓、分壓、負載與電容配合作濾波器及阻抗匹配等。
3.電路符號：



或


電阻作用：降 壓











E
r
R
S























+
+

電流
+

電動勢

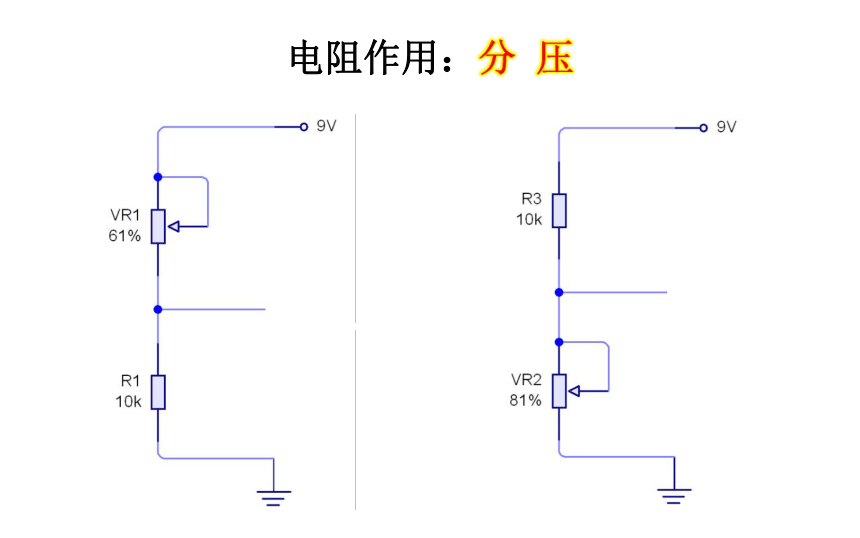

電阻作用：分 壓



繞線電阻
金屬膜電阻
水泥電阻
碳膜電阻
固定電阻



可變電阻



特種電阻
溫敏電阻(負)
溫敏電阻(正)
濕敏電阻
光敏電阻



Rt



Rt






二、電阻值的識讀





Δ
RJ
1W
51kΩ+10%
19 7
商標
型號
功率
標稱阻值和允許偏差
制造日期
1.直標法
2.數碼法
3.數字符號法
4Ω7
R47
4k7
M47
4.色標法
當元件體積較小時，一般采用色標法。
色標法是用色環或色點(大多用色環)來表示電阻器的標稱阻值、允許誤差。色環有四道環(普通電阻)和五道環(精密電阻)兩種。







第一、二道色環表示標稱阻值的有效值；第三道色環表示倍乘；第四道色環表示允許偏差。
±10%
10－2



銀
±5%
10－1



金


9
9
9
白



105
104
103
102
101
100
倍率

8
8
8
灰
±0.1%
7
7
7
紫
±0.25%
6
6
6
藍
±0.5%
5
5
5
綠

4
4
4
黃

3
3
3
橙
±2%
2
2
2
紅
±1%
1
1
1
棕

0
0
0
黑
誤差
III
II
I
顏色





















106
107
108
109
色標法示例
有一電阻器，色環顏色順序為: 銀、橙、黑、棕。
則該電阻器標稱阻值為
10×103 , ±10%，即10 KΩ±10%。
如何確定色環電阻的第一環？
1.看色環疏密
3.金、銀在端頭為誤差環。
2.最寬的邊色環為最后一條色環。
4.黑在端頭為倒數第二環，末環為無色。
5.電阻范圍：0-10MΩ。
5600Ω+50%
-20%
3.3MΩ±5%
820KΩ±2%
