為什么會出現這種現象呢？？

這是因為當物體受到外力的作用時，
原有的平衡狀態被打破而出現的不穩
定現象。

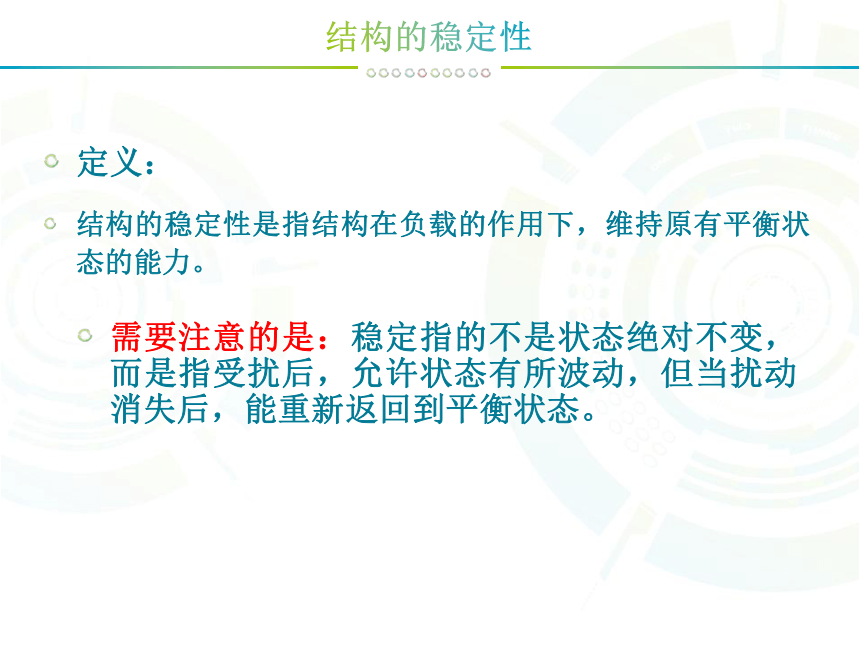

定義：
結構的穩定性是指結構在負載的作用下，維持原有平衡狀態的能力。
需要注意的是：穩定指的不是狀態絕對不變，而是指受擾后，允許狀態有所波動，但當擾動消失后，能重新返回到平衡狀態。
不倒翁就是一種典型的穩定性結構。不論從什么方向去推，其身形雖然會傾倒擺動，但搖晃幾下后，終會恢復原狀態。
因素一：重心位置的高低
重心越低，穩定性越好；
重心越高，穩定性越差。
思考：生活中運用了重心越低結構越穩定的例子有哪些？

哪一個的穩定性好？
為什么？
兩個高矮和胖搜都差不多的同學，一個以站立的姿勢站好，一個以跨立的姿勢站好，相互伸手推對方，哪個同學會容易被推動？為什么？
接觸面：結構與地面接觸所形成的面

支撐面：結構與地面接觸的支撐點連接所形成的面。
注意：支撐面≠接觸面。（接觸面是物體與地面接觸形成的面。支撐面是物體與地面接觸形成支撐點的連線與地面構成的面。）
因素二：支撐面積的大小
支撐面越大越穩定，
支撐面越小越不穩定。
思考：生活中運用了支撐面積的大結構越穩定的例子有哪些？
大壩需要承受很大的力的作用比如：自身的重力，水的沖擊力，壓力等。要起到防洪的作用，大壩
必須要求非常穩固。大壩建成梯形、增加了與地面接觸所形成的支撐面，
支撐面越大越堅實，穩定性就越好。


請一個同學做一個向前傾斜的姿勢
向前傾斜時，為什么還越來越不穩定呢？
對于一個靜止狀態
的結構而言，如果重
心所在的點的垂線落
在結構地面的范圍內，
就是穩定的，不會出
現傾倒。
意大利的比薩斜塔
遼寧瑞州古塔
結構的形狀不同，其穩定性也不同。如由于三角形構成穩定的幾何結構，照相機的三角架、人字梯等都是利用這一原理。
總結：影響結構穩定性的主要因素


1、重心位置的高低
2、結構與地面接觸所形成的支撐面的大小
3、結構的形狀
不穩定結構的應用
1.倒置的啤酒瓶可以預報地震！
2.在打水的桶口邊掛一重物，在水面時能自動翻到打水
結構的強度就是指結構具有抵抗被外力破壞的能力。
那這個能力的高低又以什么去度量呢？
應力:構件單位截面面積所受的內力稱為構件的應力。
應力的計算 σ = F/S
其中，F為內力，S為受力面積
家用空調已經進入千家萬戶，室外機是用三腳架支撐的，三腳架是用什么材料做的呢？
三腳架用什么固定在墻上？
結構的強度跟結構的材料有關！
C.相同材料，相同截面積，不同截面形狀的構件強度不同。
相同材料，相同截面積，不同截面形狀的構件強度不同。
結構的強度跟結構的形狀有關！
結構的連接是指通過一定的連接物將構件組成整體結構。
結構構建的連接通常有以下兩類：

鉸連接 剛連接
鉸連接：被連接的構件在連接處不能相對移動，但可以相對轉動，具體有松螺栓、松鉚等。
剛連接：被連接的構件在連接處不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接等。
