新課引入

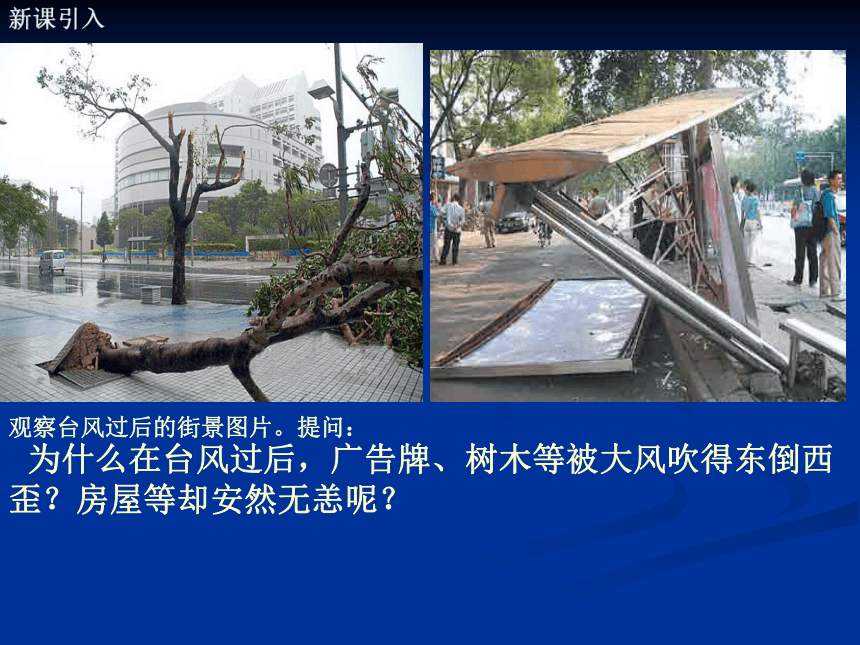

觀察臺風過后的街景圖片。提問：
為什么在臺風過后，廣告牌、樹木等被大風吹得東倒西歪？房屋等卻安然無恙呢？

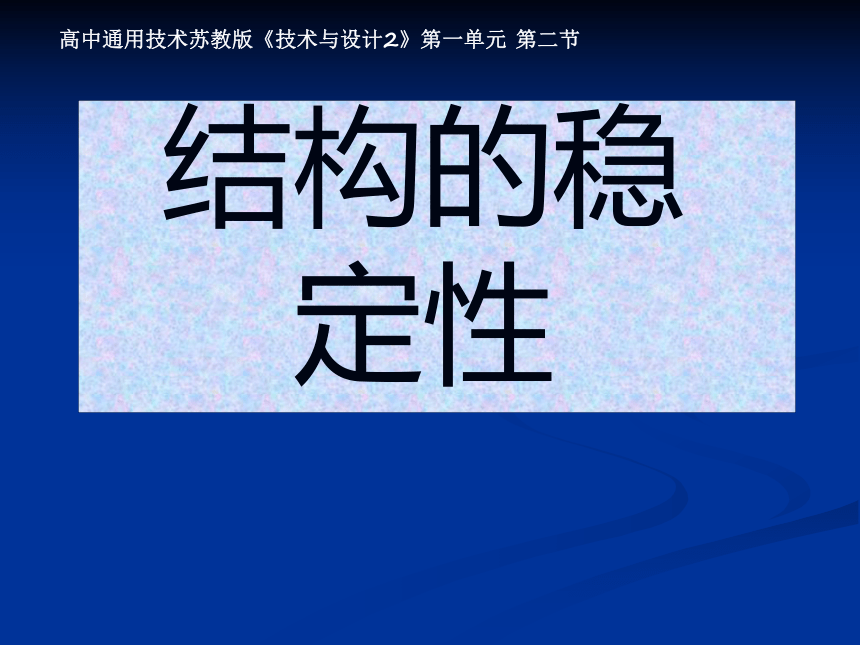

結構的穩定性
高中通用技術蘇教版《技術與設計2》第一單元 第二節
知識與技能:
通過學習理解結構穩定性的含義。
過程與方法:
通過技術實驗分析明確影響結構穩定性的主要因素。
情感態度與價值觀:
應用探究所學知識解決實際問題。
學習目標

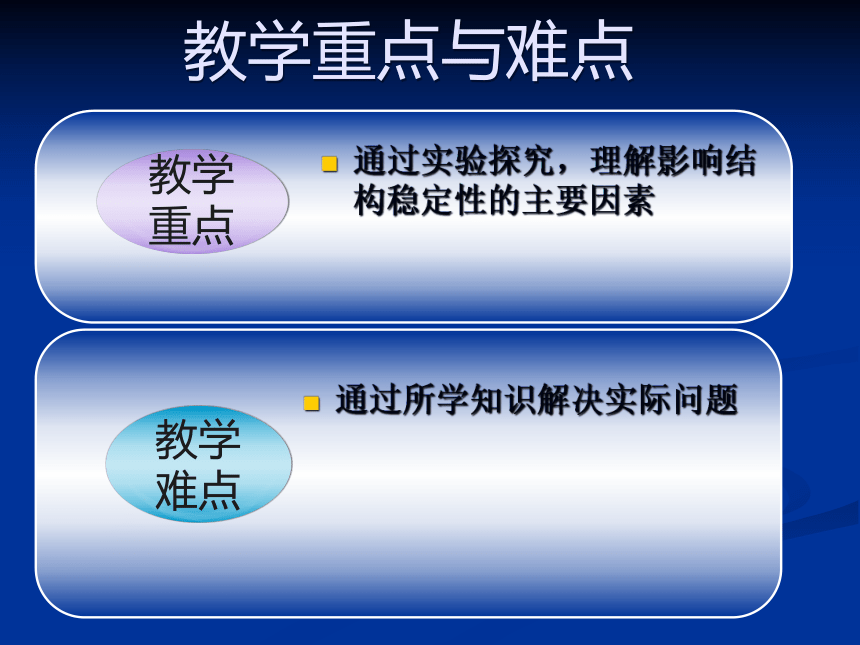

教學重點與難點
教學
重點
教學
難點
通過實驗探究，理解影響結構穩定性的主要因素
通過所學知識解決實際問題
教學資源
礦泉水瓶 、三層板 、 自制人字梯模型等
多媒體課件
教材分析
“穩固結構的探析”是江蘇教育出版社《技術與設計2》中的第一單元第二節的內容，本節內容在《結構與設計》中起到舉足輕重的作用。因?yàn)樗粌H可以使學生對 “結構”的基本知識有更深的認識還能在認知和應用中加以鞏固，更能為以后繼續學習“結構的強度和簡單結構設計”等知識和技能打好堅實的基礎。

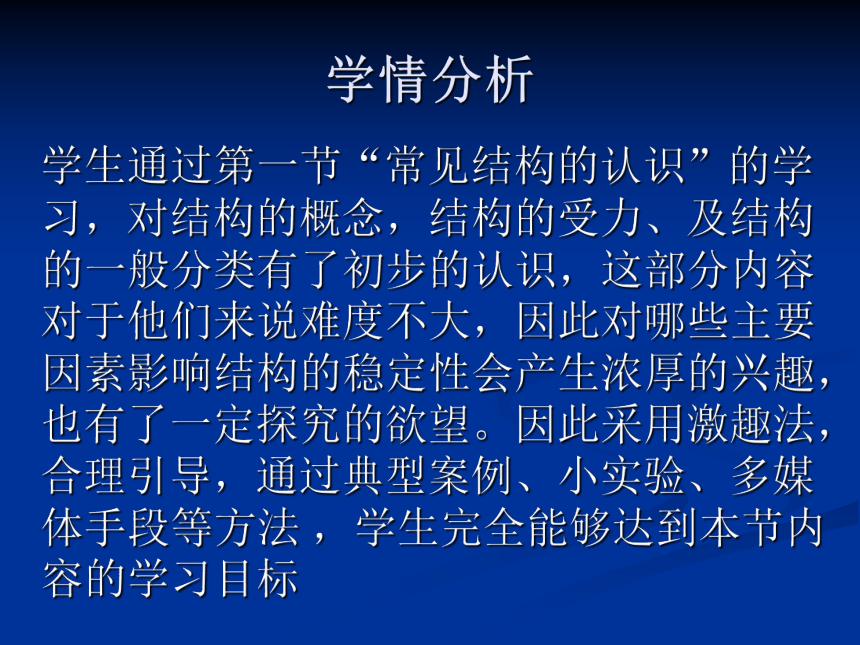

學情分析
學生通過第一節“常見結構的認識”的學習，對結構的概念，結構的受力、及結構的一般分類有了初步的認識，這部分內容對于他們來說難度不大，因此對哪些主要因素影響結構的穩定性會產生濃厚的興趣，也有了一定探究的欲望。因此采用激趣法，合理引導，通過典型案例、小實驗、多媒體手段等方法 ，學生完全能夠達到本節內容的學習目標

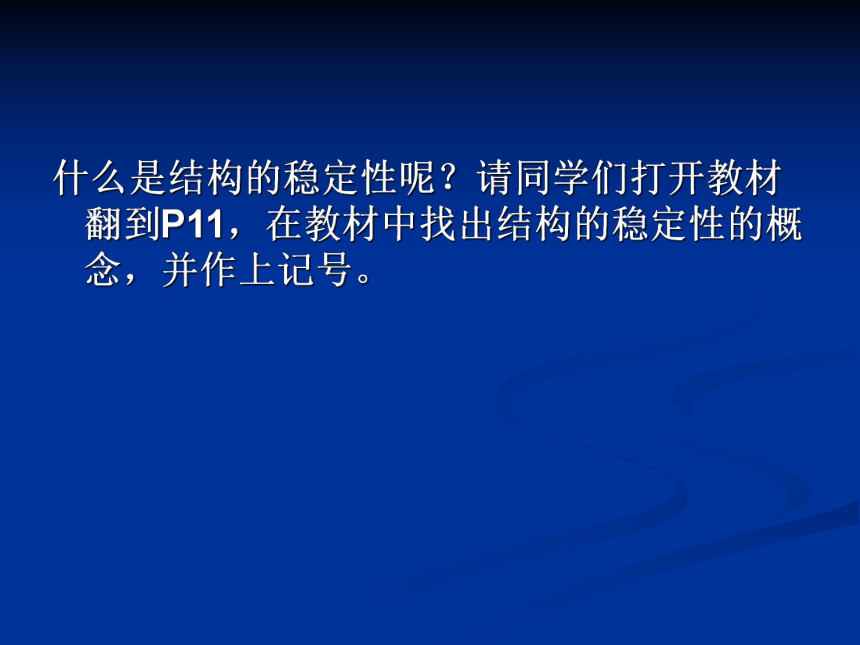

什么是結構的穩定性呢？請同學們打開教材翻到P11，在教材中找出結構的穩定性的概念，并作上記號。

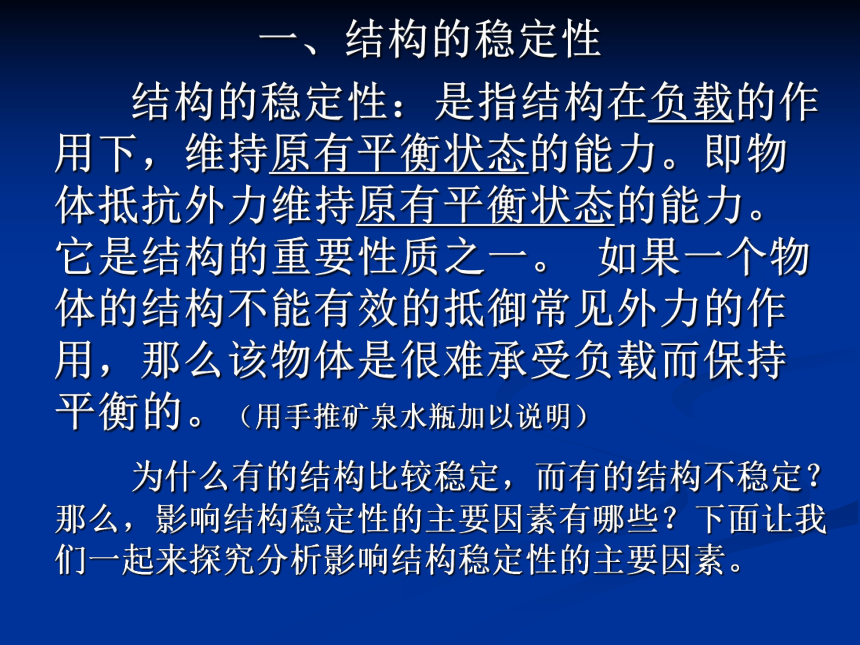

一、結構的穩定性
結構的穩定性：是指結構在負載的作用下，維持原有平衡狀態的能力。即物體抵抗外力維持原有平衡狀態的能力。它是結構的重要性質之一。 如果一個物體的結構不能有效的抵御常見外力的作用，那么該物體是很難承受負載而保持平衡的。（用手推礦泉水瓶加以說明）
為什么有的結構比較穩定，而有的結構不穩定？那么，影響結構穩定性的主要因素有哪些？下面讓我們一起來探究分析影響結構穩定性的主要因素。
二、影響結構穩定性的主要因素
演示實驗1： 將放在桌面上裝有不同水量的兩個礦泉水瓶并排倒立在桌面上，然后，用筆等物體在倒立的兩個礦泉水瓶上方，同時用相同的力推這兩個礦泉水瓶（注意：用力時由小到大）。
觀察分析哪一個礦泉水瓶先倒？為什么？ 通過以上實驗觀察說明結構的穩定性與 有關 。
影響結構穩定性的因素：
重心 位置的高低

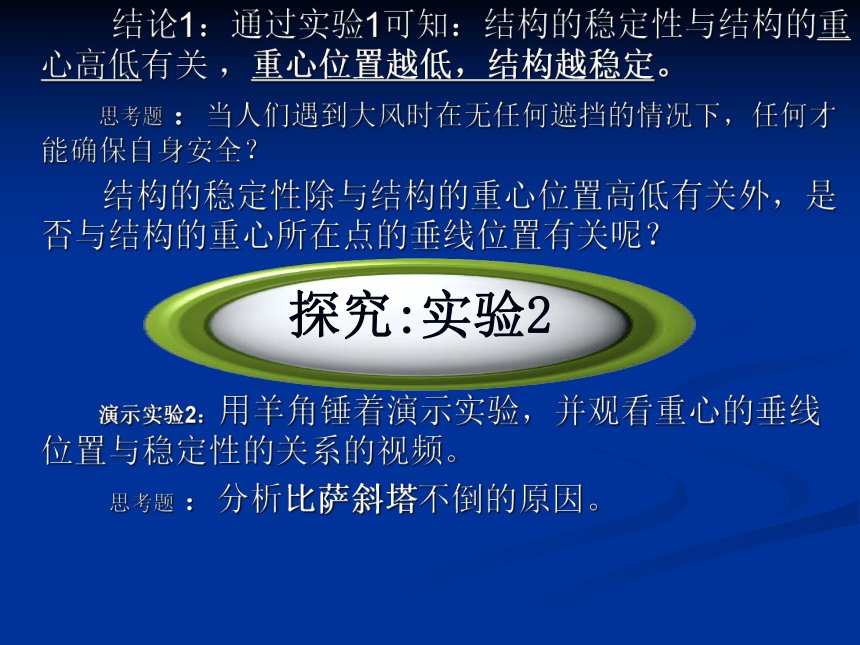

結論1：通過實驗1可知：結構的穩定性與結構的重心高低有關 ，重心位置越低，結構越穩定。
思考題 ：當人們遇到大風時在無任何遮擋的情況下，任何才能確保自身安全？
結構的穩定性除與結構的重心位置高低有關外，是否與結構的重心所在點的垂線位置有關呢？



演示實驗2：用羊角錘著演示實驗，并觀看重心的垂線位置與穩定性的關系的視頻。
　　　思考題 ：分析比薩斜塔不倒的原因。

比薩斜塔
“重心位置影響因素”
分析“重心所在點的垂線落在結構地面的范圍內，就是穩定的”。

結論2：結構的穩定性除與結構的重心位置高低有關外，還與結構的重心所在點的垂線位置有關。在保證結構穩定性不變的前提下，結構的重心所在點的垂線位置發生偏移的范圍應落在結構的支撐面以內。支撐面的邊緣是打破平衡的臨界點。
小組討論回答： 試舉出日常生活中，因降低結構重心位置而保持結構穩定的實例2-3個，并加以說明。
落地扇底盤很重、汽車有一個很重的底盤 、移動籃球架的底座很重、裝貨物時重的物體放在車廂下部都是降低結構重心而保持結構穩定的實例
思考題 ：如果移動籃球架的的重心所在點的垂線位置落在底座的前沿飛人橋丹灌籃時將出現什么情況？
大家都知到：放在桌上的礦泉水瓶子，平時瓶子都是正立著，沒有一個倒立的，這是為什么呢？
老師演示: 礦泉水瓶正立或倒立 ，問：正立或倒立哪種情況穩定？為什么？
演示實驗3： 將小木板按以下3幅圖分別放在2個、3個、 4個支撐柱上，然后用一個砝碼，分別放在支撐柱及其連線圍成的幾何面內的木板上面和幾何面外的木板上面？觀察木板有何變化？并在黑板上分別畫出能確保木板保持平衡狀態的范圍？
思考題：通過以上實驗說明結構的穩定性與 有關 。
結論： 通過實驗2可知：結構的穩定性與支撐面積大小有關，支撐面積越大，結構越穩定。
思考題：接觸面是否就是支撐面。接觸面與支撐面有何區別？



注意：接觸面≠支撐面
請觀察下面兩圖區分接觸面和支撐面

接 觸 面
支 撐 面
小組討論回答：試舉出日常生活中，因增大支撐面增強結構的穩定性的實例2-3個，并加以說明。
桌、椅、四腳茶幾等都是增大支撐面增強結構的穩定性。還有電視塔底座 、 墻基 、水庫大壩 、埃及金字塔等等。
影響結構穩定性因素除重心位置的高低、結構與地面接觸所形成的支撐面的大小外 還與那些因素有關？
思考題：觀察人字梯，談?wù)勅俗痔菰谠鯓拥那闆r下穩定性好，人站在上面不易甩下來？（出示自制人字梯）



　　通過觀察分析Ａ字形人字梯穩定性最好。

演示實驗４： 觀看結構的穩定性與形狀關系的視頻。
　　　思考題 ：以下幾個結構圖形那個形狀的結構最穩定？怎樣才能保持多邊形結構的穩定性？請同學在黑板上分別畫出保持四邊形、五結邊形構的穩定性的線條。

結論：通過實驗４觀察可知：結構的穩定性與結構的形狀有關。 三角形結構是一種穩定結構。
小組討論：試舉出日常生活中，利用結構保持穩定性的實例2-3個，并加以說明。



單腳支撐
分析不同壘法的墻的穩定性，當施加同樣的
力時，哪種壘法的墻不容易傾倒？你認為最好的
壘法是什么？
小結：
通過以上實驗可知：影響結構穩定性的因素主要有：重心位置的高低、結構與地面接觸所形成的支撐面的大小和結構的形狀等。此外還有結構的材料 ，結構的材料影響結構的強度，從而影響結構的穩定性。
分析結構的穩定性時，我們對各個因素進行了一一探究，然而，在實際設計制作一個結構時，為增加其穩定性，要綜合考慮以上各個因素。

思考題：
觀察人字梯，試從影響結構的因素中分析使人字梯保持穩定的因素有那些？

探究：
生活中我們有這樣的經驗，一個物體要有三個支撐點才能穩定，如果只有兩個就會倒下。但是，自行車在騎起來時，卻只有兩個支撐點，為什么不會倒下？陀螺旋轉時只有一個支撐點，為什么不會倒？
能力拓展
剛才我們一起分析了結構的穩定性以及靜止、運動狀態下穩定的條件，并且結合事例認識到了穩定結構的好處，那么，不穩定結構就沒有利用價值了呢？
（1）利用倒置的啤酒瓶實現預報地震的功能。
（2）欹器
（ 3 ）翹翹板
（4）展示小發明“平衡板陷阱連續捕鼠器”
“聲光地震報警器”

欹

器
應用所學解決實際問題，制作一個穩定的結構--相框。
　　
教學反思
受目前高考制度的影響和制約，學生對通用技術課程的重視程度不夠，我認為教師解決這個問題的思路就是以靈活的教材處理、新穎的案例選擇、多變的活動方式、民主的課堂氣氛、恰到好處的情景創設來吸引學生，激發學生求知欲望和濃厚興趣，使學生從內心深處真正喜歡通用技術這門課。
