第四節 設計和交流中的技術語言
三視圖制圖基礎
“工欲善其事，必先利其器”
常見的圖線線型 67頁

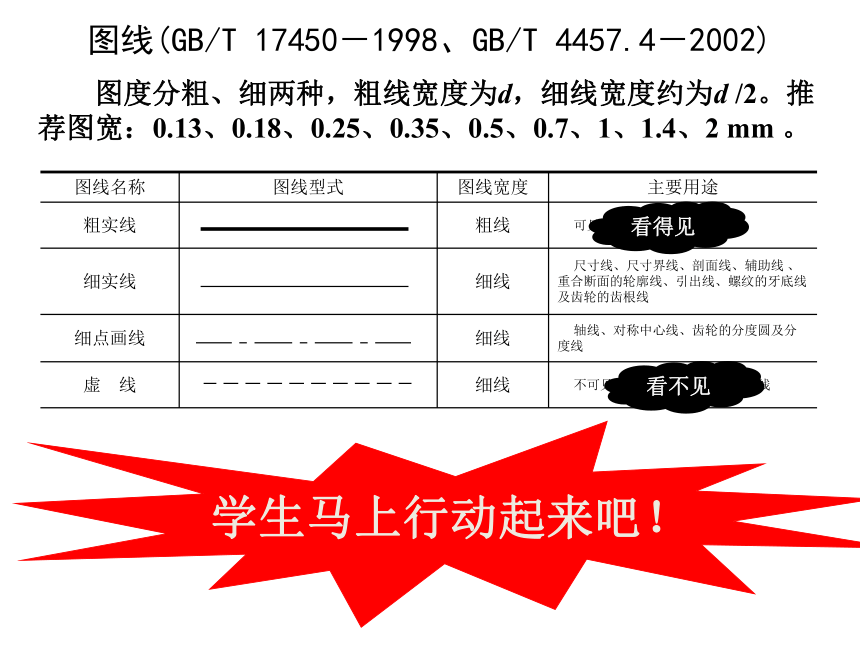

圖線(GB/T 17450－1998、GB/T 4457.4－2002)
圖度分粗、細兩種，粗線寬度為d，細線寬度約為d /2。推薦圖寬：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2 mm 。
學生馬上行動起來吧！
看得見
看不見
圖線名稱 圖線型式 圖線寬度 主要用途
粗實線 粗線 可見輪廓線
細實線 細線 尺寸線、尺寸界線、剖面線、輔助線 、重合斷面的輪廓線、引出線、螺紋的牙底線及齒輪的齒根線
細點畫線 細線 軸線、對稱中心線、齒輪的分度圓及分度線
虛　線 細線 不可見的輪廓線、不可見的過渡線
請你猜猜他們是什么關系？
看問題不能只看單方面
看問題不可以只看一面，同樣的一個物體在空間上
的投影，也不可以只看一面，那么同學們，
你們思考一下需要幾個視圖就能夠準確的反映物體的
空間幾何形狀呢？
思考

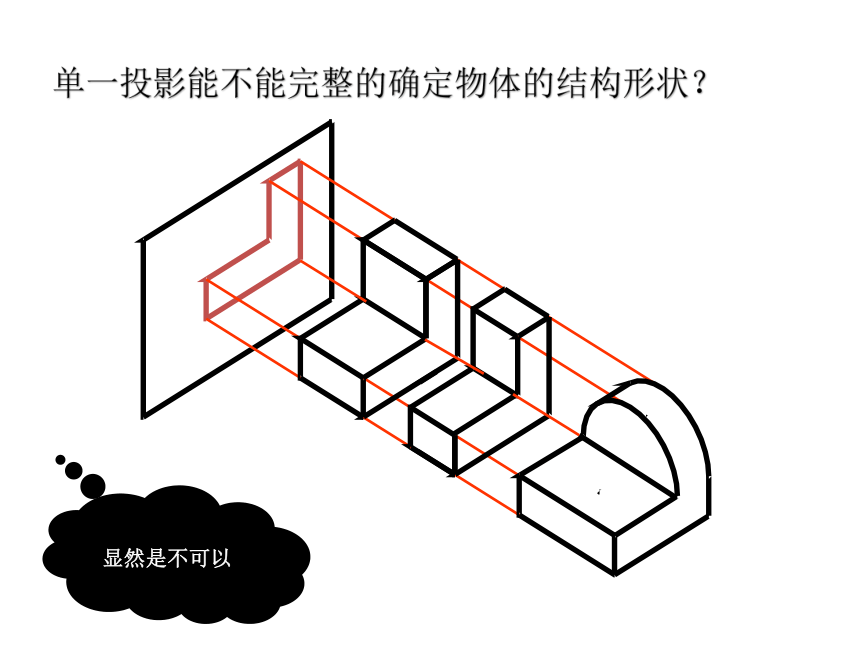

顯然是不可以

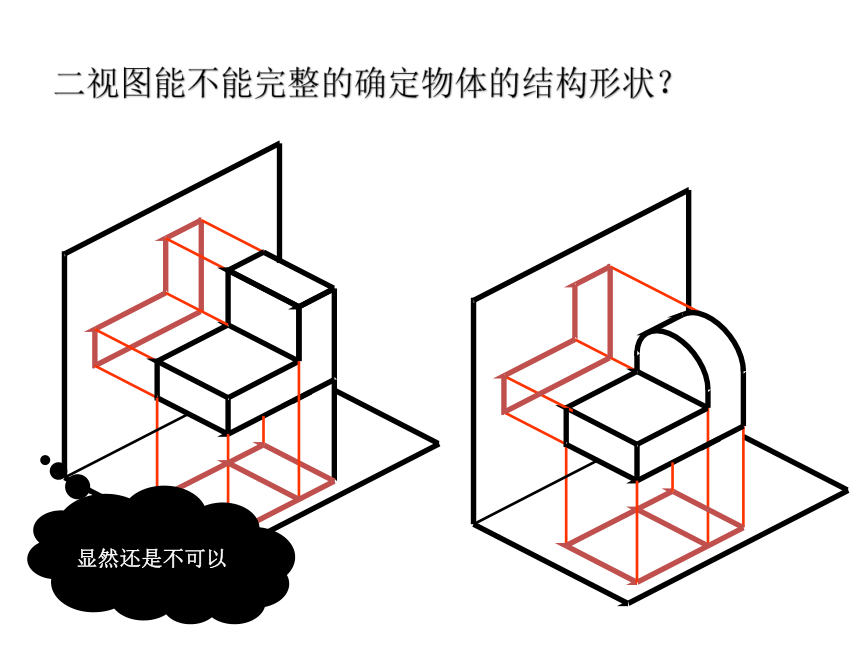

顯然還是不可以
3
視圖與視圖之間有什么關系呢？
同學們，你們準備好了嗎？
下面進入我們今天的知識重點！
三視圖投影規律
主視圖
左視圖
V
三視圖投影規律
三視圖投影體系：兩兩垂直的平面
H
我們周圍有嗎？
主視圖
主視圖
俯視圖
左視圖
正面
從上面看
從正面看
從左面看
同學們，你們準備好了嗎？
下面進入我們今天的課堂練習吧！
課堂練習1：
繪制正方體的三視圖。
課堂練習2：
你繪制正方體的三視圖中繪制出直線AB的投影。
繪制幾何體三視圖
謝謝觀賞！
謝謝觀賞！
