課件86張PPT。第二課 地圖基礎知識

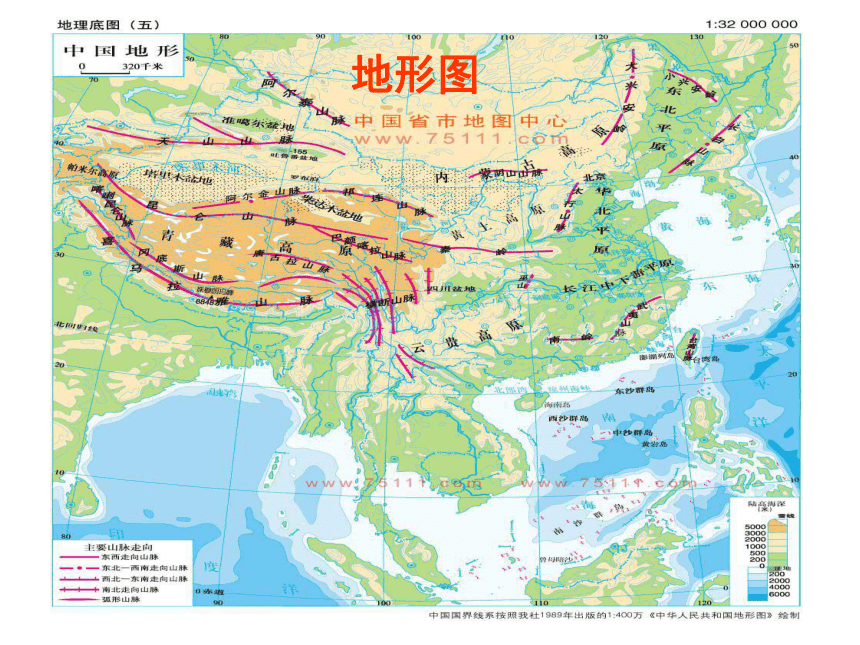

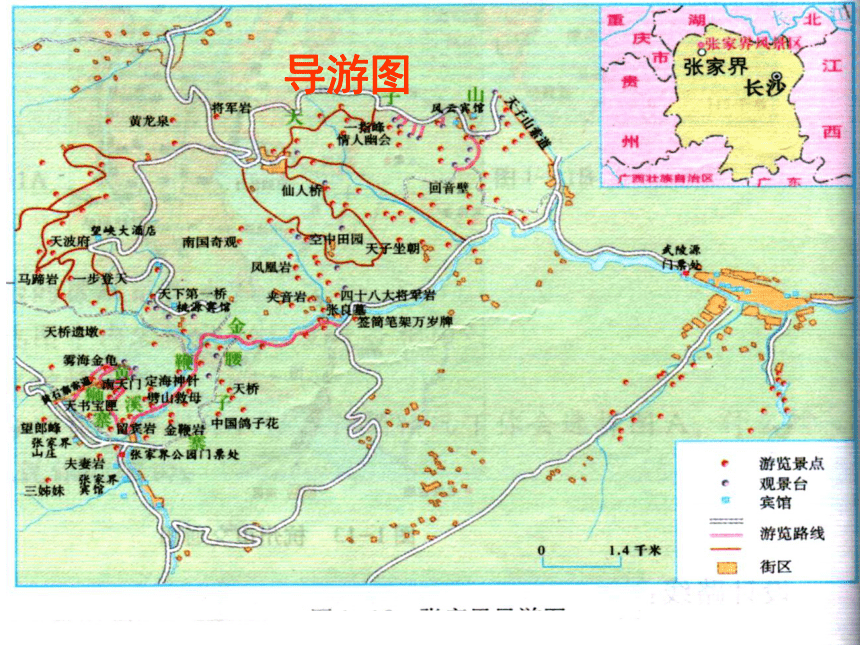

與等高線地形圖交通圖地形圖導游圖什么是地圖

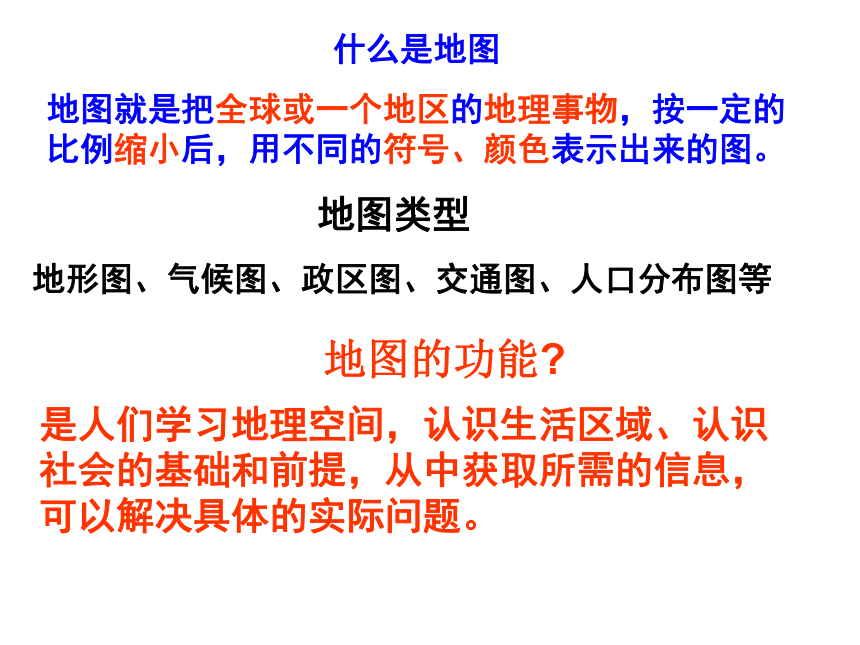

地圖就是把全球或一個地區的地理事物，按一定的比例縮小后，用不同的符號、顏色表示出來的圖。是人們學習地理空間，認識生活區域、認識社會的基礎和前提，從中獲取所需的信息，可以解決具體的實際問題。地形圖、氣候圖、政區圖、交通圖、人口分布圖等地圖類型地圖的功能? 那么你認為一幅地圖應具備什么要素，才能使別人更容易看懂？

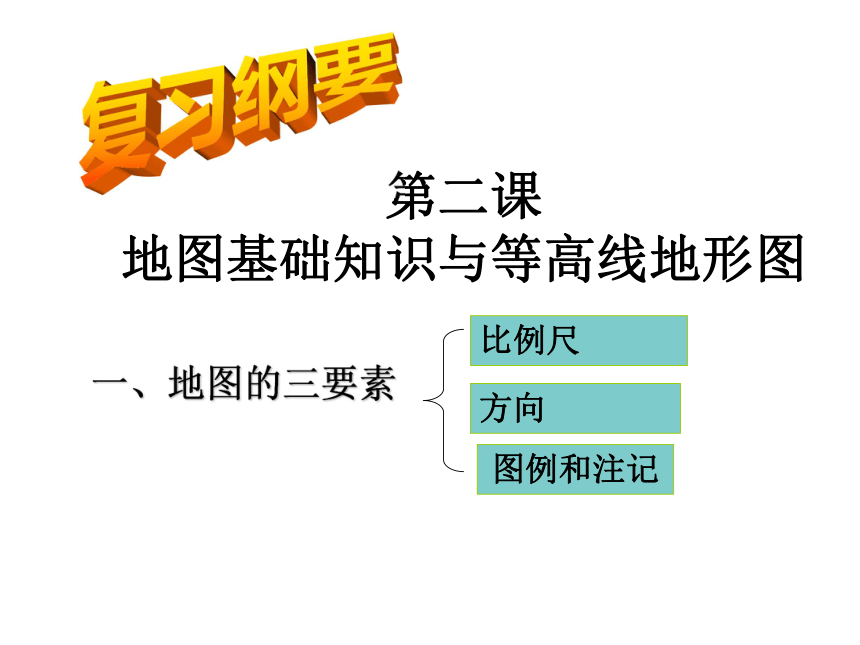

比例尺方向圖例和注記一、地圖的三要素第二課

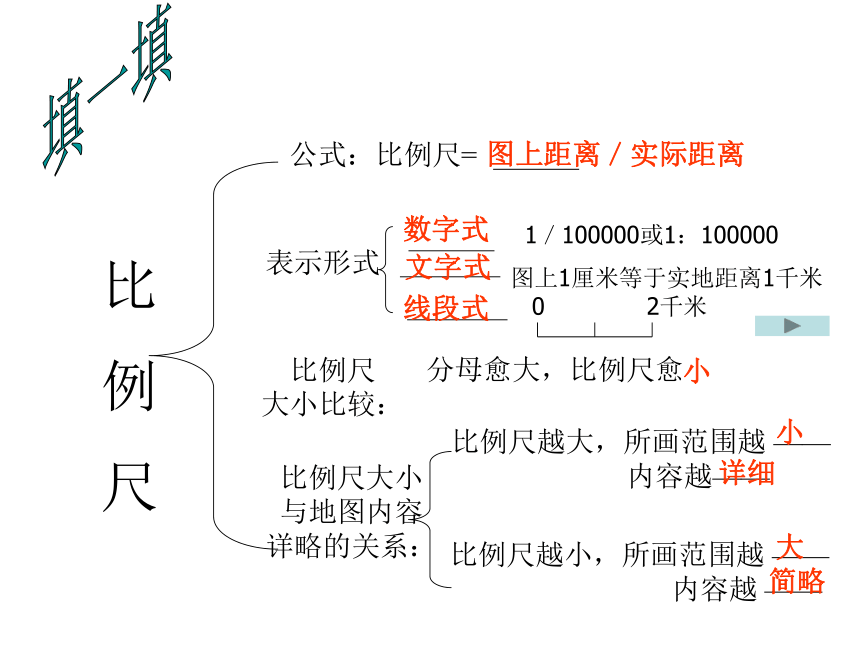

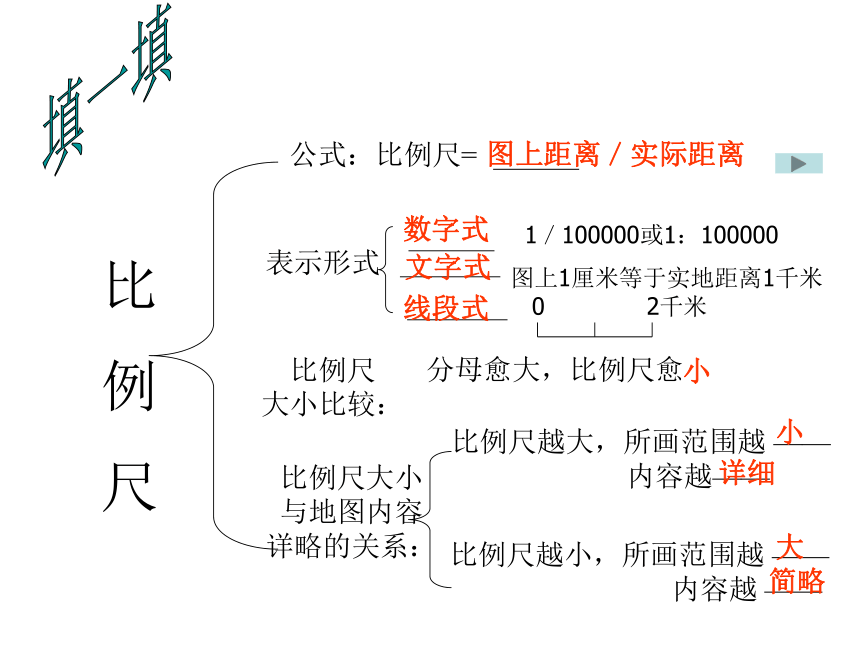

地圖基礎知識與等高線地形圖復習綱要圖上距離／實際距離數字式文字式線段式小小詳細大簡略 填一填1／100000或1：100000圖上1厘米等于實地距離1千米02千米比例尺的計算已知實地距離和圖上距離，求比例尺：
已知比例尺和實地距離，求圖上距離：
已知圖上距離和比例尺，求實地距離：

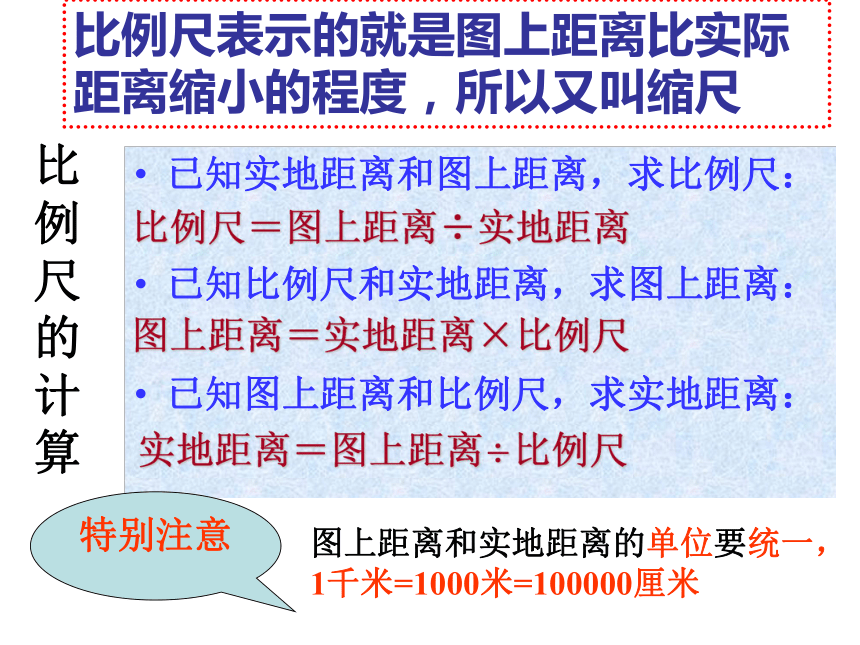

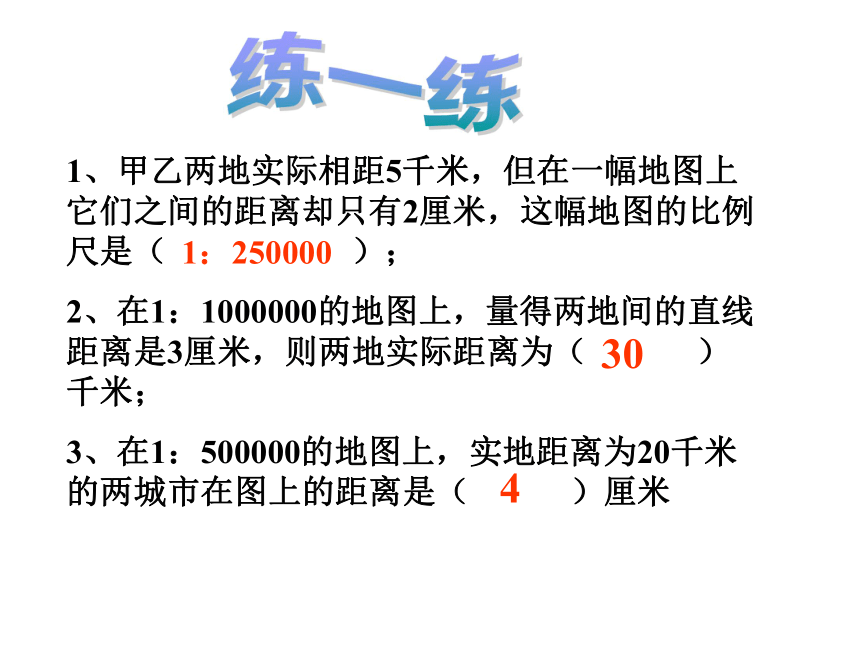

比例尺＝圖上距離÷實地距離圖上距離＝實地距離×比例尺實地距離＝圖上距離÷比例尺特別注意圖上距離和實地距離的單位要統一， 1千米=1000米=100000厘米比例尺表示的就是圖上距離比實際距離縮小的程度，所以又叫縮尺練一練1、甲乙兩地實際相距5千米，但在一幅地圖上它們之間的距離卻只有2厘米，這幅地圖的比例尺是（ ）；
2、在1：1000000的地圖上，量得兩地間的直線距離是3厘米，則兩地實際距離為（ ）千米；
3、在1：500000的地圖上，實地距離為20千米的兩城市在圖上的距離是（ ）厘米

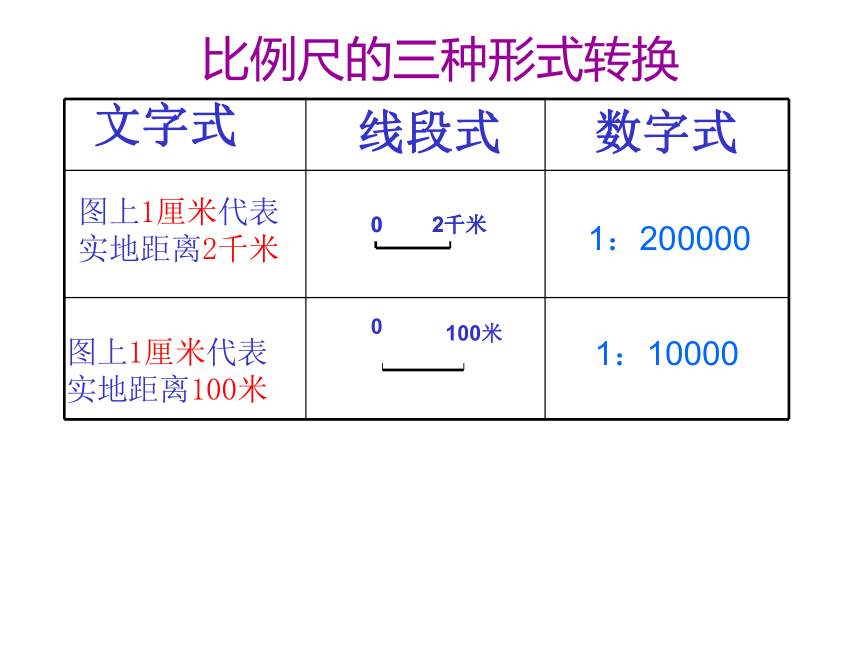

1：250000304圖上距離／實際距離數字式文字式線段式小小詳細大簡略 填一填1／100000或1：100000圖上1厘米等于實地距離1千米02千米文字式線段式數字式圖上1厘米代表實地距離2千米1：1000002千米1：200000圖上1厘米代表實地距離100米0100米比例尺的三種形式轉換02千米如 果 有 一輛 汽 車從 北 京 出 發直 線 到 達 天津，約需行駛______千米。1:50000002厘米100比例尺用途：在地圖上量算兩個地點的實地距離圖上距離／實際距離數字式文字式線段式小小詳細大簡略 填一填1／100000或1：100000圖上1厘米等于實地距離1千米02千米下列比例尺最小的是：
A、1：1000
B、
C、 一百萬分之一
D、圖上一厘米代表實地距離100千米01千米D下列比例尺最小的是：
A、1：1000
B、
C、 一百萬分之一
D、圖上一厘米代表實地距離100千米下列比例尺最小的是：
A、1：1000
B、
C、 一百萬分之一
D、圖上一厘米代表實地距離100千米（1：100000）（1：1000000）（1：10000000）兩幅圖表示的范圍哪幅大哪幅小？兩幅圖表示的北京的地理事物哪幅詳細哪幅簡單？兩幅圖的比例尺哪幅大哪幅小？較大較 詳較略較小較大較小圖上距離／實際距離數字式文字式線段式小小詳細大簡略 填一填1／100000或1：100000圖上1厘米等于實地距離1千米02千米比例尺的大小與地圖的詳略小大詳細粗略高低軍用地圖、城市交通圖政區圖小比例尺:≦1:1000000大比例尺:≧1:100000 要畫一幅居民小區規劃圖，適宜的比例尺是：A、1：50000
B、五千分之一 D、圖上1厘米代表實地距離5000米
B 要繪制一幅本校的平面圖，選擇下列哪一個比例尺最合適？（ ）
A、1：10，000，000 B、1：1，000，000
C、1：200，000 D、1：1000D地圖上的方向如何在下面幾幅圖中確定方向？一般地圖指向標地圖經緯網地圖思考方向指向標定向法：指向標的箭頭指向 方經緯網定向法：經線指示 方向，緯線指示 方向一般定向法：面對地圖，“上北下南，左西右東”確定東南、東北、西南、西北四個方向確定方向
的方法北南北東西北東北東東南南西南西西北地平面上的八個方向景陽飯店濱河體育場SNNWE西苑機場濱河體育場在景陽飯店的_______方向。西南景陽飯店濱河體育場SNNWENSWE西苑機場西苑機場在濱河體育場的_______方向。東南經緯網地圖定向地球上有沒有這樣一個地方，它的前后左右只有一個方向？考一考觀察北極點觀察南極點東西經緯網定向法：A點位于B點的什么方向？C點位于B點的什么方向？
C點位于B點的東南
A點位于B點的西北南北東西地圖上三種定向方法：一般定向方法：讀無指向標無經緯網地圖
————上北下南，左西右東
指向標定向方法：讀有指向標的地圖
————指向標指示北方
圖中河流的流向是 流，公路在進入張家村前的走向為 走向，林地在李家村的 方向
向北東西東南長城站中山站南極地圖中國南極長城站在南極中山站的———方向。西北飛機從長城站向中山站最短飛行方向是＿＿＿＿先向東南后向東北地圖上的圖例下列圖例分別表示什么？省、自治區、直轄市界鐵路公路長城山峰沼澤水庫航海線放大認識常用的圖例圖例（符號）和注記（數字與文字） 圖例：地圖上表示地理事物的符號 注記：地圖上對地理符號補充說明的文字和數字二、等高線地形圖地面高度等高線地形圖等高線地形圖的判讀識別主要地形類型等高線地形圖的應用等高線地形剖面圖甲乙海平面1000米
500米1500米
某點到另一點的垂直距離叫相對高度某點到海平面的垂直距離叫絕對高度，即海拔山單位：米有多個只有一個1地面高度等高線原理水平面等高距等高線的繪制 2等高線：是地面上海拔高度相同的點連成的封閉曲線，同一條等高線上的各點等高。同一幅圖中相鄰兩條等高線之間相差的海拔稱為等高距，同一幅圖只有一個等高距。等深線：海洋中深度相同的各點的連線 。等高線 。坡陡的地方坡緩的地方等高線 。密集稀疏山等高線越密集，地勢就越陡峭，
等高線越稀疏，地勢就越平緩。　下列四圖中的等高距都是50米，注意觀察各圖的比例尺，判斷坡度最大的一幅是＿＿A　注意：“等高線越密，則地形坡度越大”，這只能用于判斷同一幅等高線圖
坡度=垂直相對高度/水平距離　A　　　　　B　　　　　C　　　　D等高線地形圖的基本特征（見提綱中）
①同線等高 ②等高距全圖一致
③等高線均為閉合曲線
④等高線一般不相交、不重疊；有時也看到重合，那只有在陡崖處出現
⑤等高線的疏密反映坡度緩陡：兩條等高線之間間距愈大，等高線愈稀，則坡度愈緩（緩坡）；反之，間距愈小，等高線愈密，則坡度愈陡（陡坡）⑥等高線與山脊線或山谷線垂直相交
⑦示坡線表示降坡方向：在等高線圖上，如果畫著垂直于等高線的短直線叫示坡線，它總是指向坡度降低的方向
⑧幾條特殊的等高線：0米線表示海平面，也是海岸線；200米可以區分平原和低矮丘陵；500米、1000米等高線表示低山丘陵或高原；2000米、3000米等高線反映中山和高原；4000米等高線反映高原或高山等。山體的不同部位山谷3等高線地形圖的判讀 3等高線地形圖的判讀 地形類型判讀中，區分山脊和山谷是個難點。可以采用畫剖面線，比較中間與兩側各點海拔的方法進行判斷。（參考下表）山脊——
（山的高處像獸類的脊
梁骨似的高起部分）
等高線彎曲部分向低處突出的地點的連線 等值線彎曲部分向數值小處突出，說明該處的值比周圍地區大脊線山谷——
等高線彎曲為向高處突出的地點的連線 谷線等值線彎曲部分向數值大處突出，說明該處的值比周圍地區小陡崖——
等高線相當密集
或重疊的地方 50米150米250米等高距：50米FECG等高線密集等高線稀疏陡坡緩坡山谷山脊山頂鞍部陡崖≥200米， ＜250米＞0米，≤50米150米≤H＜250米推導陡崖相對高度的計算公式(n－1)d≤H＜ (n＋1)d 陡崖的判斷：該圖中崖頂高度、崖底高度和相對高度 ？≥500米，＜600米＞200米，≤300米200米≤相對高度H ＜400米 局部小范圍閉合表示高度不在正常范圍特點：“大于大的”或“小于小的” 4等高線地形圖的綜合判讀和應用
（詳見提綱中）（1）與氣候結合 （2）與河流水文結合，判斷水系、水文特征（3）與地區規劃（區位選擇）結合等高線地圖的應用舉例公路、鐵路線建設一般沿等高線走，可以減少施工難度可減少修路的工程量道路平坦,利于車輛行駛不易造成水土流失EF間修建公路：水庫大壩的選址：一般選在峽谷處，且考慮水庫庫址應選在河谷、山谷地區“口袋形”洼地處壩高計算和最大庫容面積估算工廠廠址選擇：除交通、資源、技術等因素外，往往也要考慮地形、地質情況。
建海濱浴場、碼頭：浴場多選擇在海濱緩坡沙岸，碼頭選在深水港灣（等深線）。
建療養院：一般選在城郊山地向陽坡，清靜，空氣新鮮，森林覆蓋率高的地方。　　想要更直觀地反映同一條線經過的地方的高低起伏（坡度），僅靠等高線地形圖還是不夠。　　利用等高線地形圖轉繪而成
可以更直觀地反映同一條線經過的地方的
高低起伏（坡度）5等高線地形剖面圖等高線地形剖面圖如何繪制呢?等高線剖面圖的畫法（1）確定所要了解剖面的方向,畫出剖面基線AB。
（2）確定垂直比例尺,它一般是原圖水例尺的5、10、15、20倍，倍數越大，起伏越明顯。水平比例尺與原圖比例尺一致。一般垂直比例尺>水平比例尺。在原圖的下面繪水平線MN，按水平比例尺的大小定出剖面范圍為橫坐標，按垂直比例尺的大小，繪出縱坐標。
（3）點出剖面基線AB等高線的交點，并從每一個交點向MN線上引垂線，如圖所示，從1點—15點，向MN線引垂線。
（4）根據規定的垂直比例尺找出垂線1′—15′各點的相應高度。
（5）用平滑曲線把1′一直連到15′點，，即得到AB剖面線的地形剖面圖。
（6）連接海拔相等的相鄰兩點時要注意分析等高線圖上原兩點間的地勢高低走勢及兩點間的海拔高度，從而做到準確平滑過渡。　　上面的等高線地形剖面圖中
水平比例尺和垂直比例尺的計算：
注意
水平比例尺與原地圖保持不變；
垂直比例尺根據實際計算
垂直比例尺大于水平比例尺各大洲的地形剖面圖要基本掌握 （下列地形剖面圖參見初中教材或相關地圖冊） 中國地勢三級階梯地形剖面圖（沿北緯36度、32度） 我國西部沿87 ° 30′E的地形剖面圖 美國地形剖面圖 沿0°緯線所作的非洲地形剖面圖 沿南緯30°某大陸附近地形剖面圖 死海地區地形剖面圖 不同地形類型等高線特征不同五種地形的特征及識別 較大范圍的、較平坦的、海拔在1000米以上的地形區 高原: 海拔在500米以上、崎嶇不平、呈條帶狀分布的地形區 山地:海拔在200—500米之間、崎嶇不平的地形區 丘陵: 中間低、但較平坦、四周相對較
高、但相對崎嶇的地形區 盆地:海拔在200米以下、相對較平坦的地形 平原:判斷圖中地形類型的名稱：1.高原 2.山地 3.丘陵
4.盆地 5.平原閱讀下圖填空：（1）寫出以下山體部分的名稱：
A———；B———；
C———； D———；
E———。
（2）B點的海拔是—————
之間。
（3）圖中的山坡M和N哪一個
, 較陡？——
原因是———————————山頂陡崖400-500米NN處等高線較密ABCDEMN 鞍部 山谷山頂山脊A下面四幅等高線地形圖中，水平比例尺不同，那么坡度最陡的示意圖是：（ ）


Ａ．1：10萬 B．1：20萬　
　　
Ｃ．1：30萬　　　Ｄ．1：40萬6等高線分層設色地形圖比例尺方向圖例和注記一、地圖的三要素第二課
地圖基礎知識與等高線地形圖復習綱要二、等高線地形圖地面高度等高線地形圖等高線地形圖的判讀識別主要地形類型等高線地形圖的應用等高線地形剖面圖盆地(1)A所在地是______地形區，理由是__________________
(2)為充分開發B河的水資源，擬建一水庫，請在圖上用“||”標出最佳壩址；地勢四周高中間低洼且較開闊(4) 支流C與D相比，__河流短促流急，原因是＿＿＿＿＿＿＿C等高線密集落差大
