半剖視圖

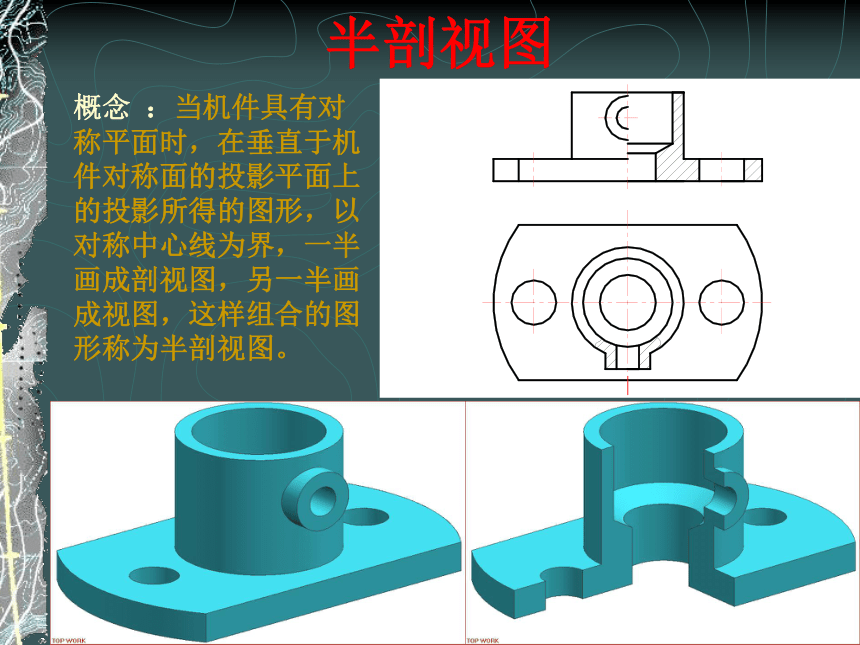

概念 ：當機件具有對稱平面時，在垂直于機件對稱面的投影平面上的投影所得的圖形，以對稱中心線為界，一半畫成剖視圖，另一半畫成視圖，這樣組合的圖形稱為半剖視圖。

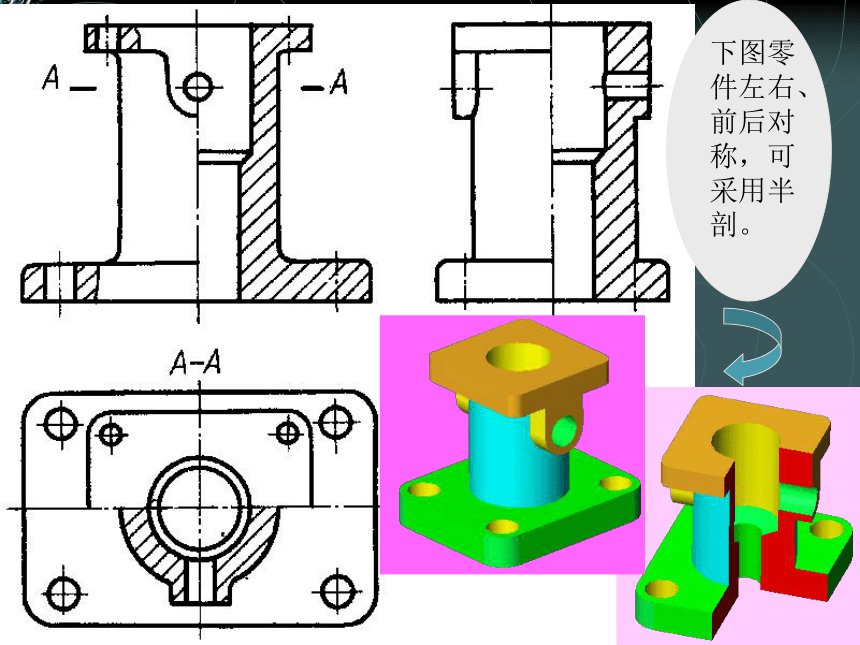

下圖零件左右、前后對稱，可采用半剖。
既表達內部結構， 又保留外部形狀。
能很好的表達外部圓柱凸臺的位置，及輪廓線。
表達內部結構

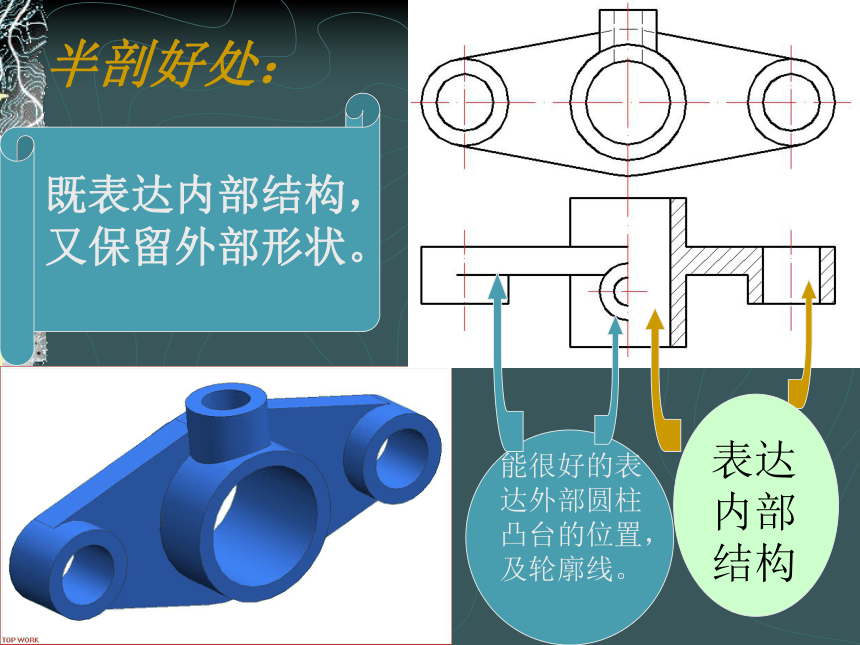

半剖好處：

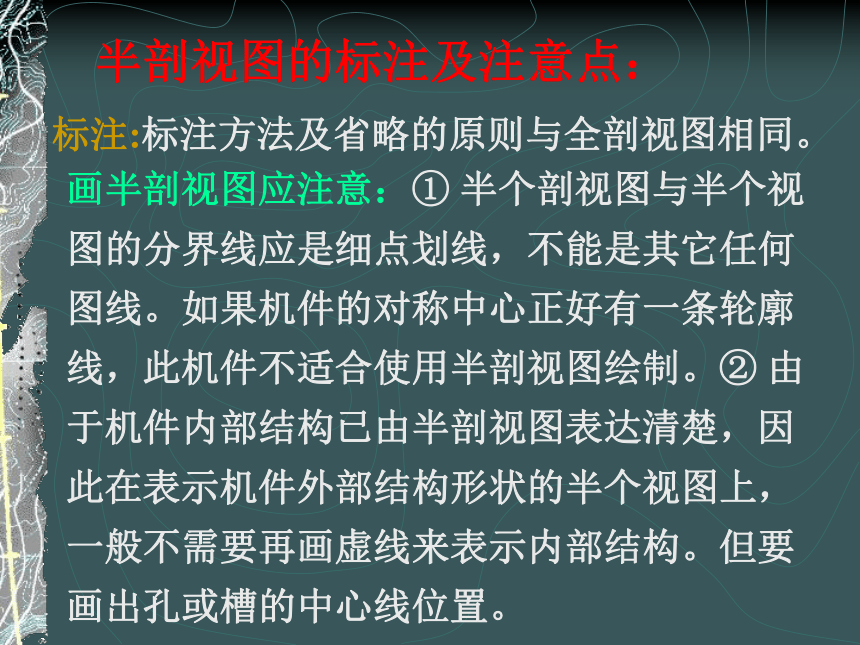

半剖視圖的標注及注意點：
標注:標注方法及省略的原則與全剖視圖相同。
畫半剖視圖應注意：① 半個剖視圖與半個視圖的分界線應是細點劃線，不能是其它任何圖線。如果機件的對稱中心正好有一條輪廓線，此機件不適合使用半剖視圖繪制。② 由于機件內部結構已由半剖視圖表達清楚，因此在表示機件外部結構形狀的半個視圖上，一般不需要再畫虛線來表示內部結構。但要畫出孔或槽的中心線位置。

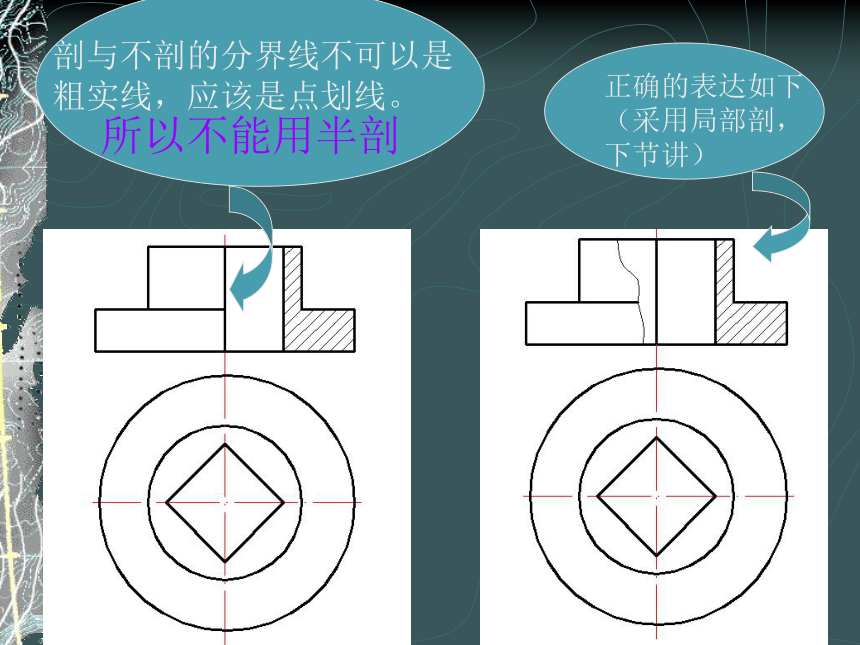

剖與不剖的分界線不可以是粗實線，應該是點劃線。
所以不能用半剖
正確的表達如下（采用局部剖， 下節講）

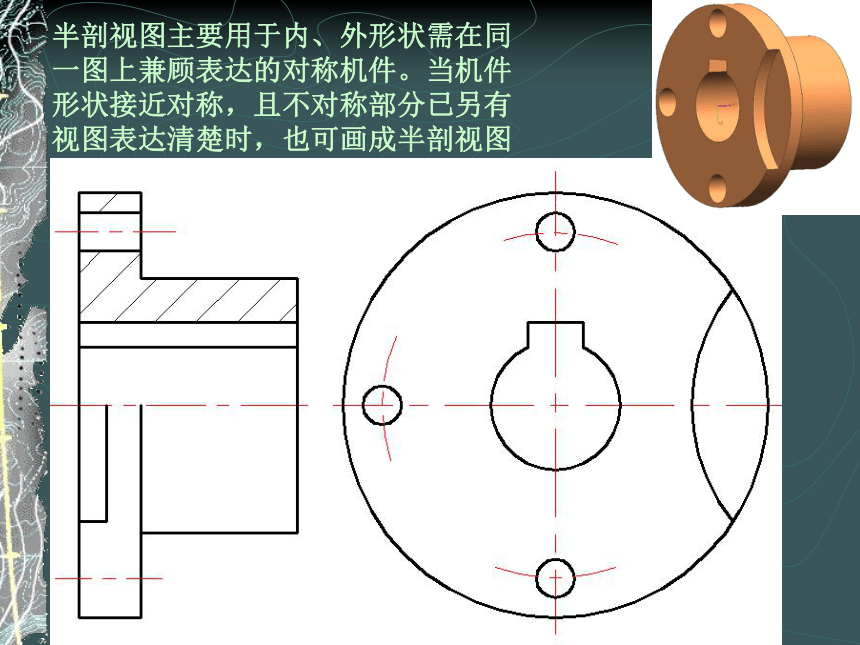

半剖視圖主要用于內、外形狀需在同一圖上兼顧表達的對稱機件。當機件形狀接近對稱，且不對稱部分已另有視圖表達清楚時，也可畫成半剖視圖
此虛線可不畫。（此結構已經在剖開處表達了）
正確的
練習1：
完成下圖主視圖的半剖。
練習2
把主、俯視圖畫成半剖視圖
練習3：把主視圖和左視圖畫半剖視圖
浙江省象山縣爵溪中學 張新良
謝 謝 觀 看
所用圖片用CAD，UG 制作
