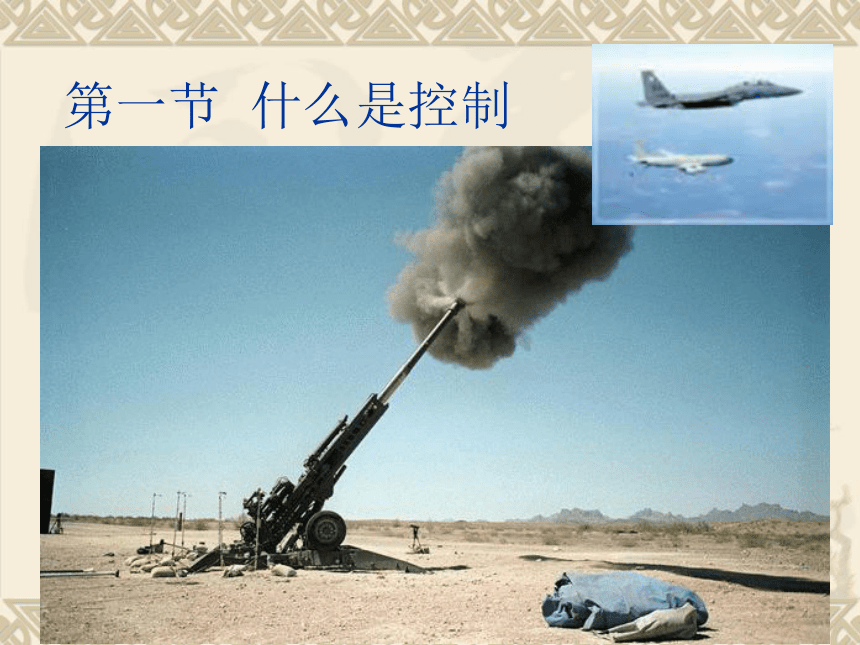

第一節 什么是控制

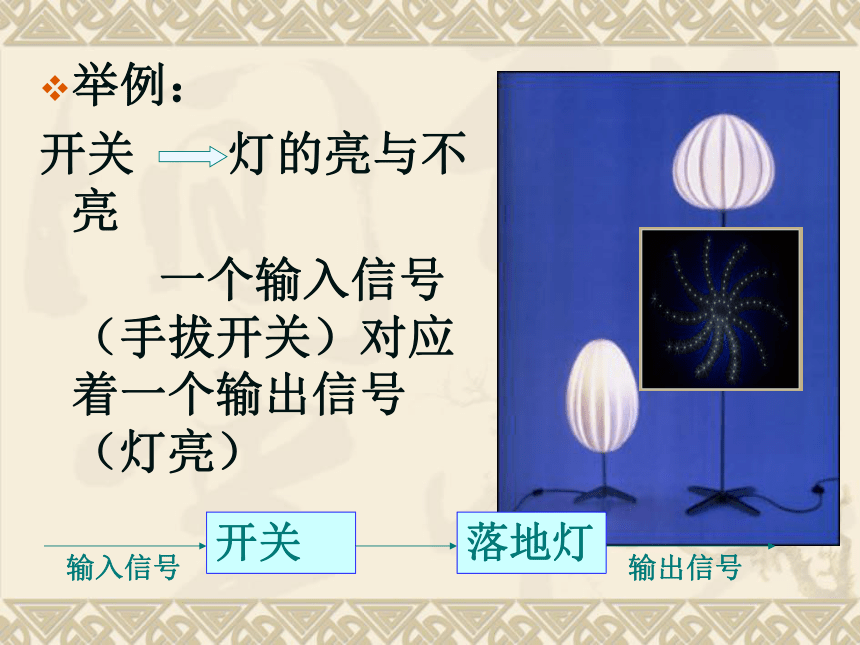

舉例：
開關 燈的亮與不亮
一個輸入信號（手拔開關）對應著一個輸出信號（燈亮）
開關
落地?zé)?br/>輸入信號
輸出信號

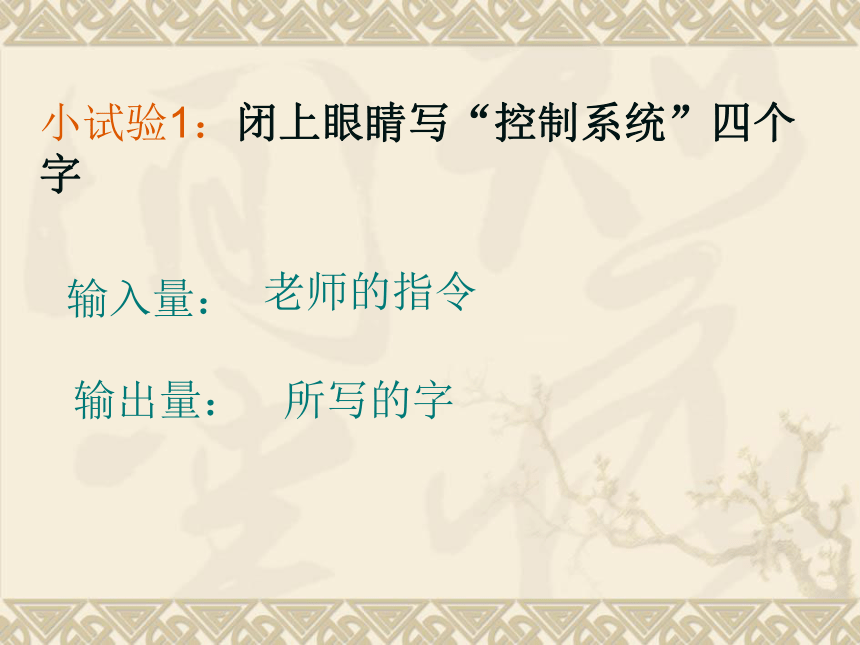

小試驗1：閉上眼睛寫“控制系統”四個字
輸入量：
老師的指令
輸出量：
所寫的字

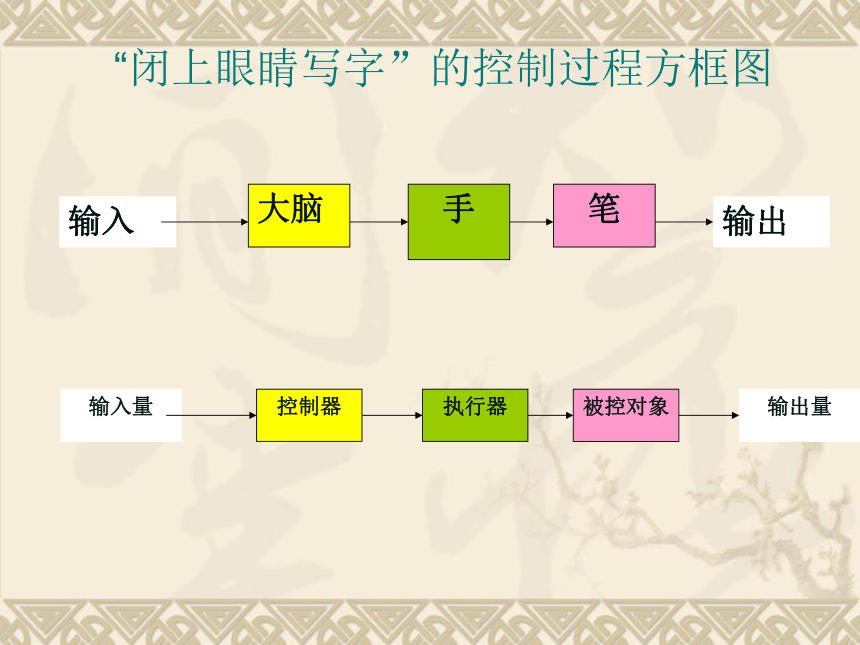

“閉上眼睛寫字”的控制過程方框圖
手
大腦
輸入
筆
輸出
執行器
控制器
輸入量
被控對象
輸出量

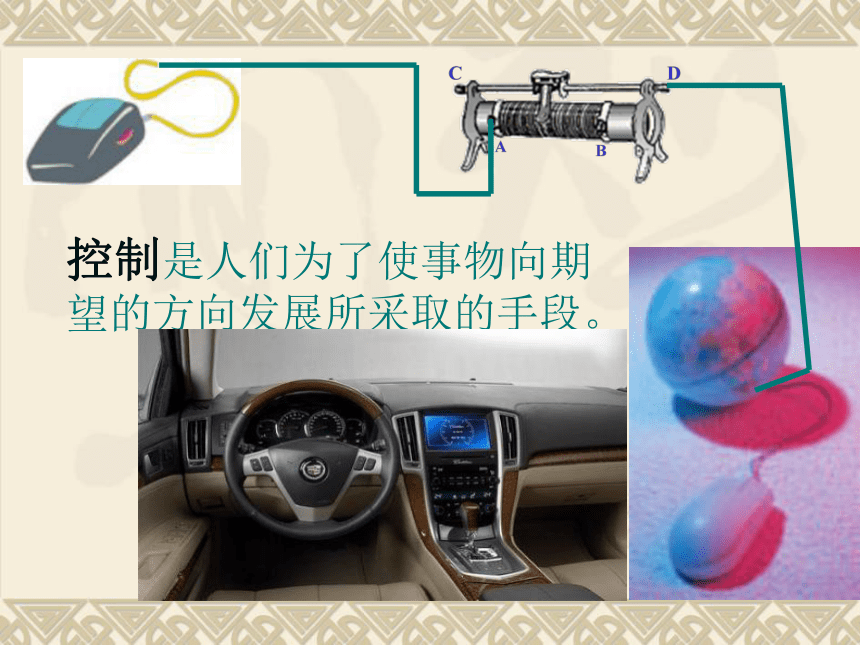

控制是人們?yōu)榱耸故挛锵蚱谕姆较虬l(fā)展所采取的手段。

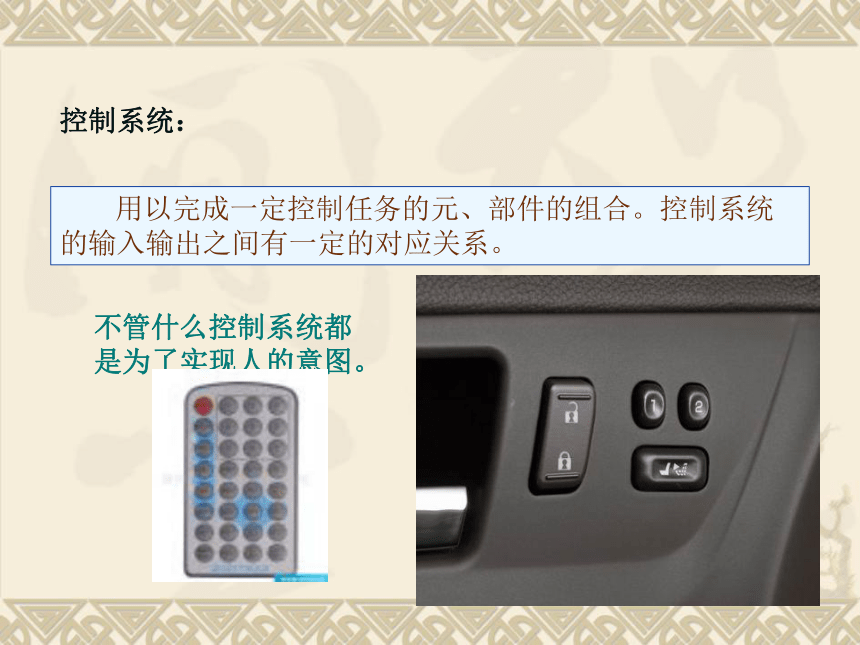

控制系統：
用以完成一定控制任務的元、部件的組合。控制系統的輸入輸出之間有一定的對應關系。
不管什么控制系統都是為了實現人的意圖。
二、開環與閉環控制系統

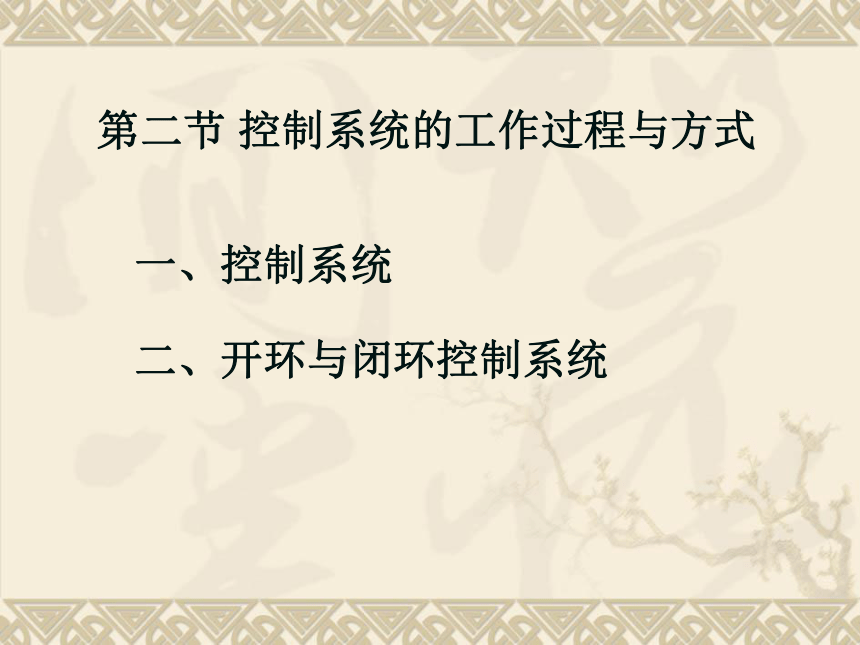

第二節 控制系統的工作過程與方式
一、控制系統

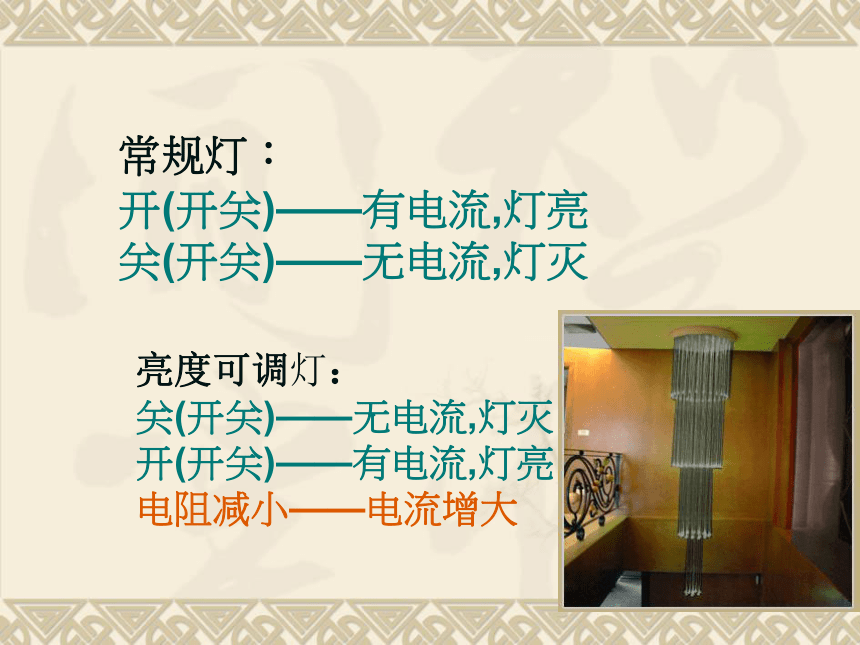

常規燈：
開(開關)——有電流,燈亮
關(開關)——無電流,燈滅
亮度可調燈：
關(開關)——無電流,燈滅
開(開關)——有電流,燈亮
電阻減小——電流增大
燈滅燈亮
亮度變化
輸出量
輸入量
控制系統
聲音
手動
聲控?zé)簦?br/>有聲——有電流,燈亮
無聲——無電流,燈滅
常開(斷開)接點
聲傳感控制器
輸入量
燈泡
輸出量
聲控?zé)艨刂葡到y(tǒng)方框圖
開環控制系統特征
系統的輸出量?jī)H受輸入量控制，輸入量到輸出量之間的信號是單向傳遞
開環控制：
控制系統的輸出量不對系統的控制產生任何影響，這種控制系統就是開環控制系統。
執行器
控制器
輸入量
被控對象
輸出量
開環控制系統方框圖
電動機
聲音傳感控制器
輸入量
門
輸出量
可以識別、
記憶
的芯片
門的開、關
聲音：
“芝麻芝麻，
開門吧”
“芝麻開門”聲控開門系統的控制方框圖
“芝麻開門”聲控開門系統的控制方框圖，有興趣的同學課后可以制作模型，把神話變成現實。
生活中還有哪些開環控制系統？應用一般開環控制系統方框圖畫出以下控制系統的控制方框圖。
公共汽車車門控制系統。
紅綠燈定時控制系統。
防盜報警系統。
火災報警系統。
音樂噴泉控制系統。
鬧鐘定時控制系統。
自動烘手機
自動烘手機控制系統的控制方框圖
常開(斷開)接點
紅外線傳感控制器
輸入量
鼓風機和加熱電爐絲燈泡
輸出量
遙控玩具汽車模型的控制方框圖
各種開關
紅外線遙控器
輸入量
玩具汽車模型
輸出量
解決“閉環控制系統”
相關問題：
實例： 鷹發現獵物后，馬上用眼睛估計它與獵物相距的距離和獵物的方位，并向獵物飛行。在飛行的過程中，鷹的眼睛不斷測出自己與獵物的差距，大腦不斷作出判斷，通過調整翅和尾的飛行狀態，以縮小差距，使自己的位置越來越接近獵物，直到捕獲到它為止，這一過程就是鷹的飛行控制過程，是閉環控制過程。
目測位置
-
大腦判斷
飛行
捕獵物
獵物位置
實際位置
+
過程分析：
閉環控制系統的特征
在系統的輸入量和輸出量之間，還有一條從輸出量返回到輸入端的反饋環節，它們形成了一條閉合回路，反饋環節使得輸出量的改變對控制的過程產生直接影響。
平射炮
巡航導彈
風力發電機
控制器
執行器
被控對象
給定值
被控量
干擾信號
+
反饋環節
-
與開環控制系統對比：
　1、 有無反饋
　2、信息流傳遞方式
古希臘水鐘
抽水馬桶原理
