第三節　簡單結構的設計　
一、結構設計應考慮的主要因素
一、結構設計的目標及要求
　　應以一種或幾種功能的實現為目標，滿足設計規范，滿足使用者的基本需要。
閱讀：商業建筑的設計規范
門凈寬度不得小于1.4m，不應設門檻。
室內樓梯每梯段凈寬不應小于1.4m，踏步高度不應大于0.16m，寬度不應小于0.28m。

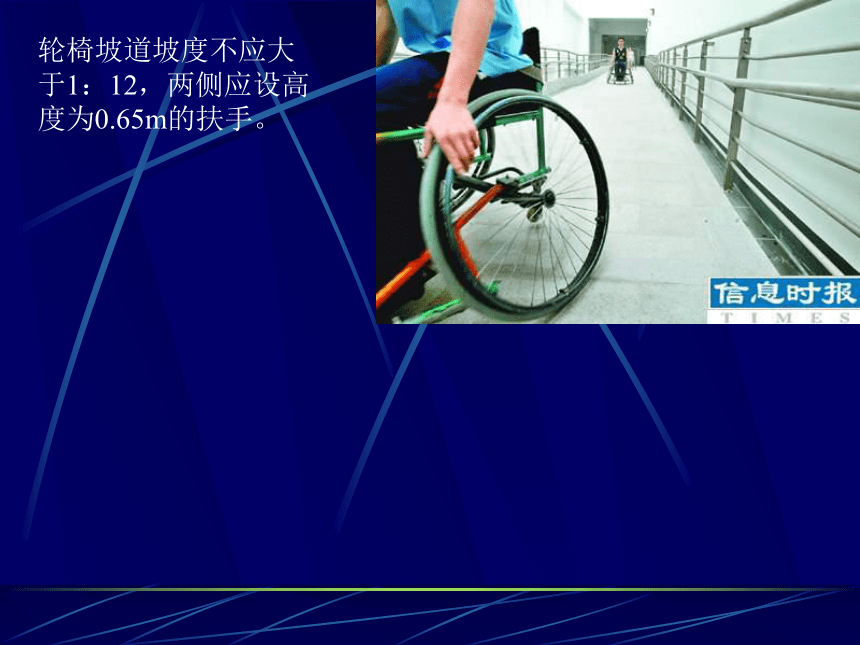

輪椅坡道坡度不應大于1：12，兩側應設高度為0.65m的扶手。
馬上行動：
　　列出你所知道或聽說過的關于結構設計類的國家標準或規范。

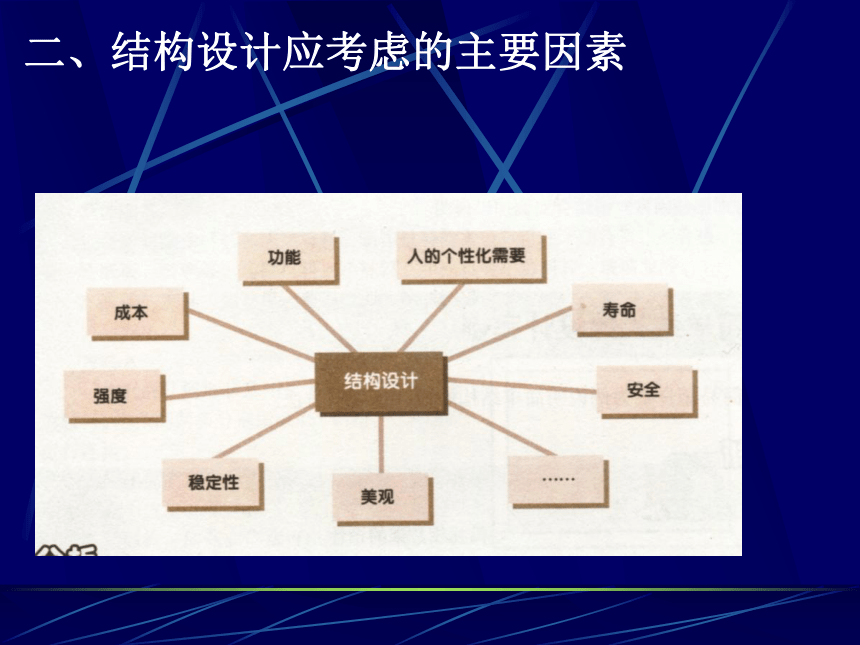

二、結構設計應考慮的主要因素
案例分析：戶外廣告牌結構設計中的抗風問題。
馬上行動：
二　簡單結構的設計案例
簡易相片架的制作

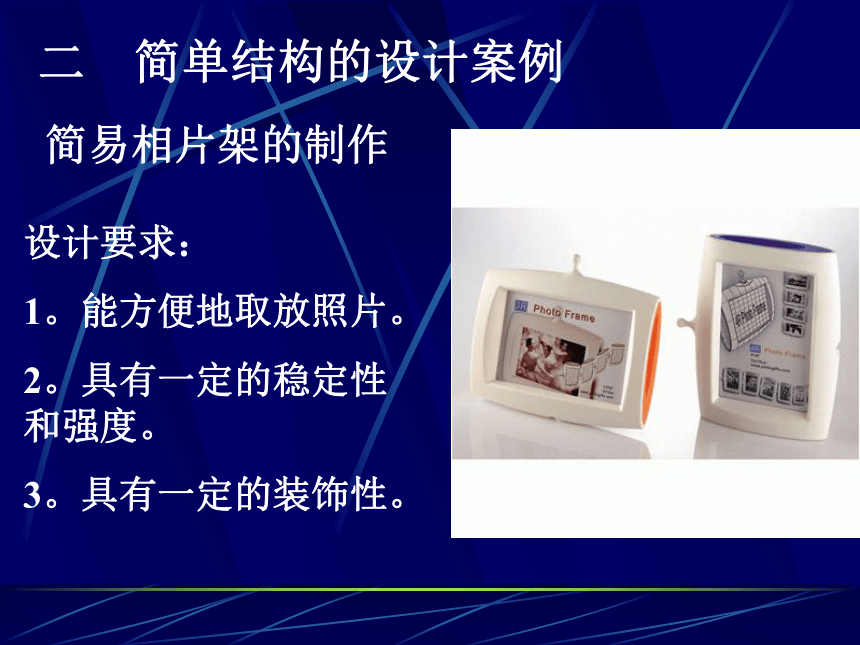

設計要求：
1。能方便地取放照片。
2。具有一定的穩定性和強度。
3。具有一定的裝飾性。
設計分析：
（一）相框的結構分析：
1、相框的幾何形狀選擇。
2、相框構件之間的連接。
3、相框構件的截面形狀。
（二）支架的結構分析：
1、支架的支撐形式的選擇。
2、支架構件的截面形狀以及連接。
（三）相框與支架之間的連接
方案A
方案C
充分發揮你的想象力設計一個相片架。
長
c
85UGD0502
規格:3.6×1.6×2.8m
進口有色工程塑料
定價
晶杰指定專營店
四
晶杰指
氧
周潲費≥20
熱線
通信
通信
晶杰通
老外灘某咖啡廳-樓梯創意方案.
信息時報
T5014 DINING CHAIR T4109A DINING TABLE
3R Photo Frame
國畫
功能
人的個性化需要
成本
壽命
結構設計
強度
安全
穩定性
美觀
木條
璃膠
可用
半
長方形相框及其構件的截面形狀
鹽城興達波管有限公司
泡泡網 PCPOP COM

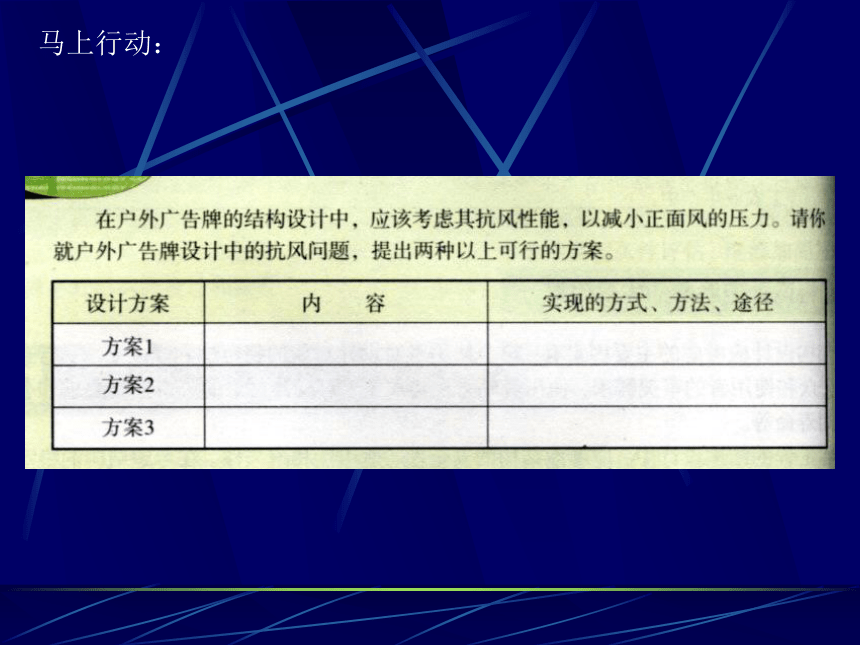

在戶外廣告牌的結構設計中,應該考慮其抗風性能,以減小正面風的壓力。請你
