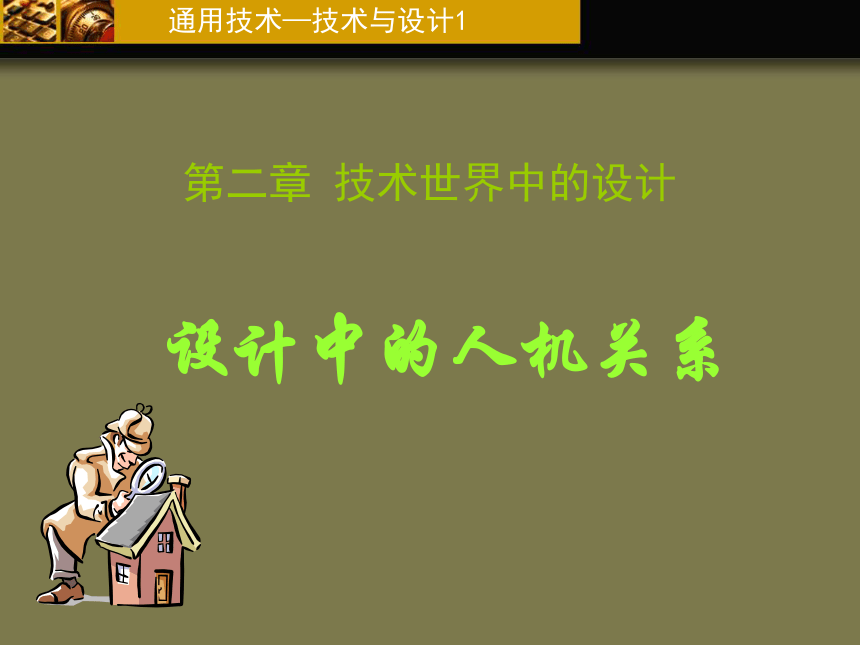

通用技術—技術與設計1
第二章 技術世界中的設計
設計中的人機關系

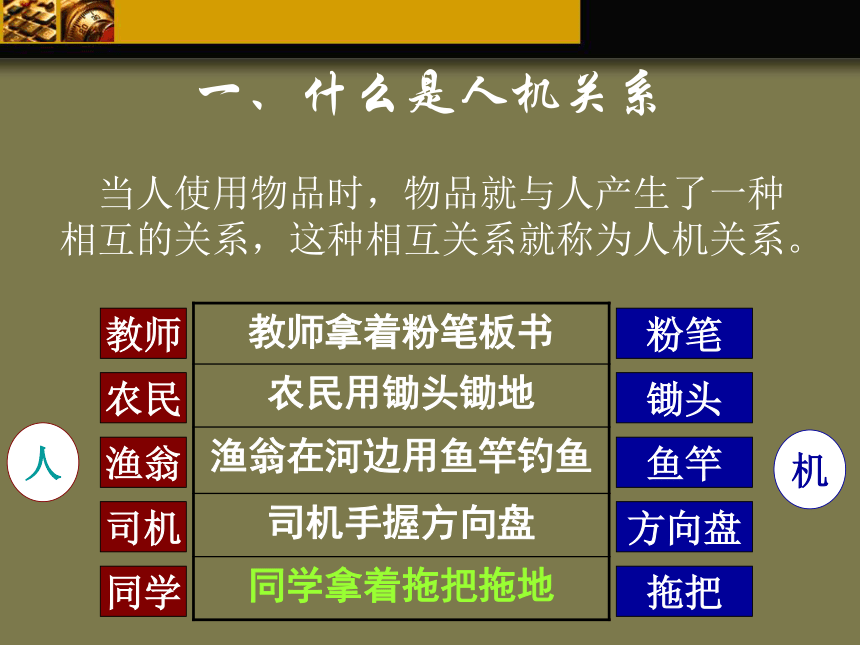

一、什么是人機關系
當人使用物品時，物品就與人產生了一種相互的關系，這種相互關系就稱為人機關系。
教師拿著粉筆板書
農民用鋤頭鋤地
漁翁在河邊用魚竿釣魚
司機手握方向盤
同學拿著拖把拖地
人
機
教師
農民
漁翁
司機
同學
粉筆
鋤頭
魚竿
方向盤
拖把

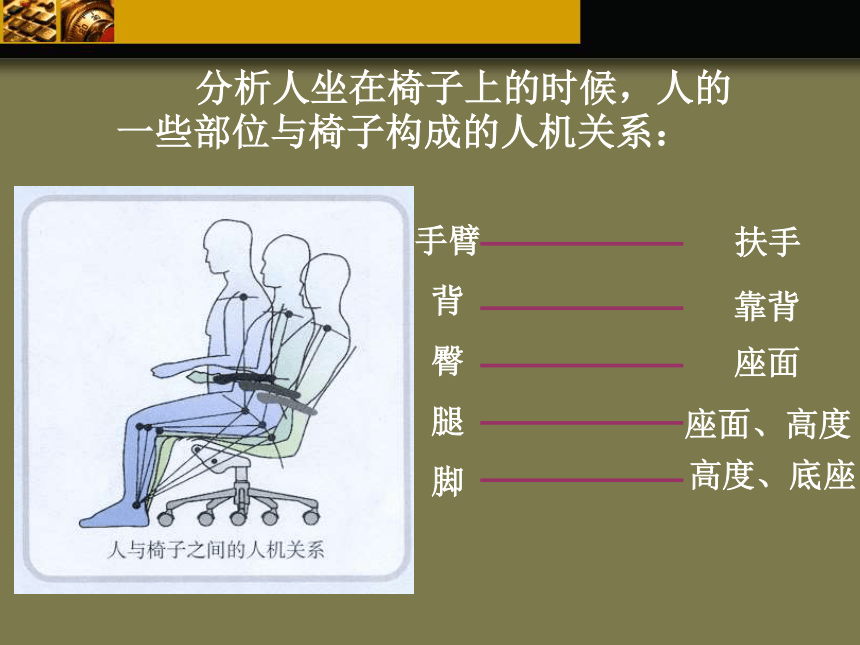

分析人坐在椅子上的時候，人的一些部位與椅子構成的人機關系：
手臂
背
臀
腿
腳
扶手
靠背
座面、高度
座面
高度、底座

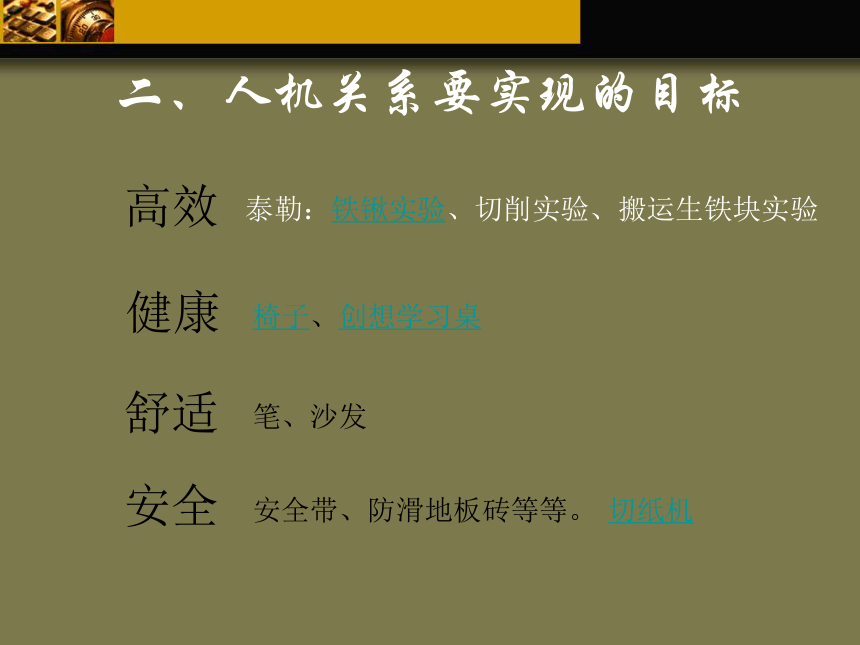

二、人機關系要實現的目標
高效
健康
舒適
安全
泰勒：鐵鍬實驗、切削實驗、搬運生鐵塊實驗
椅子、創想學習桌
筆、沙發
安全帶、防滑地板磚等等。
切紙機

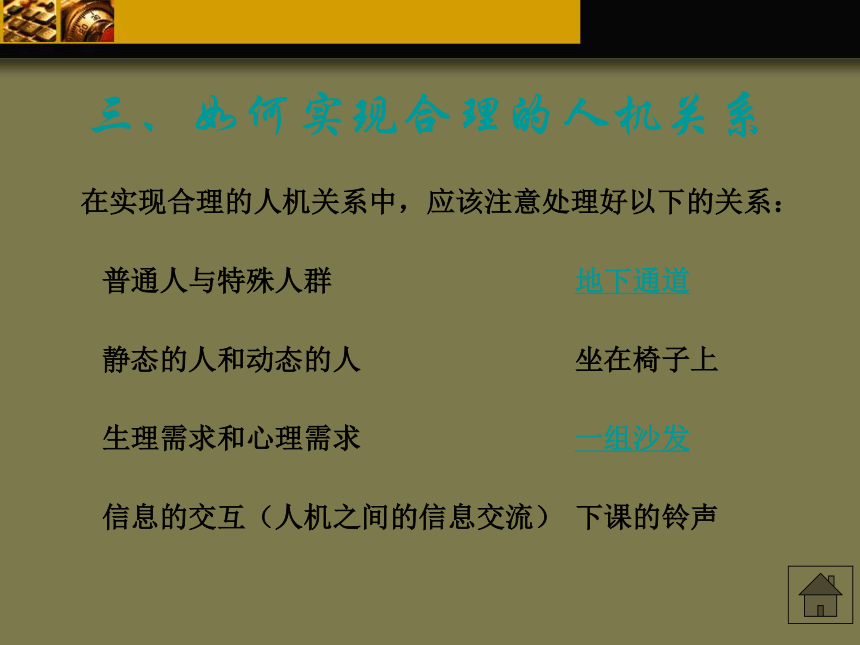

三、如何實現合理的人機關系
普通人與特殊人群
靜態的人和動態的人
在實現合理的人機關系中，應該注意處理好以下的關系：
生理需求和心理需求
信息的交互（人機之間的信息交流）
地下通道
坐在椅子上
一組沙發
下課的鈴聲

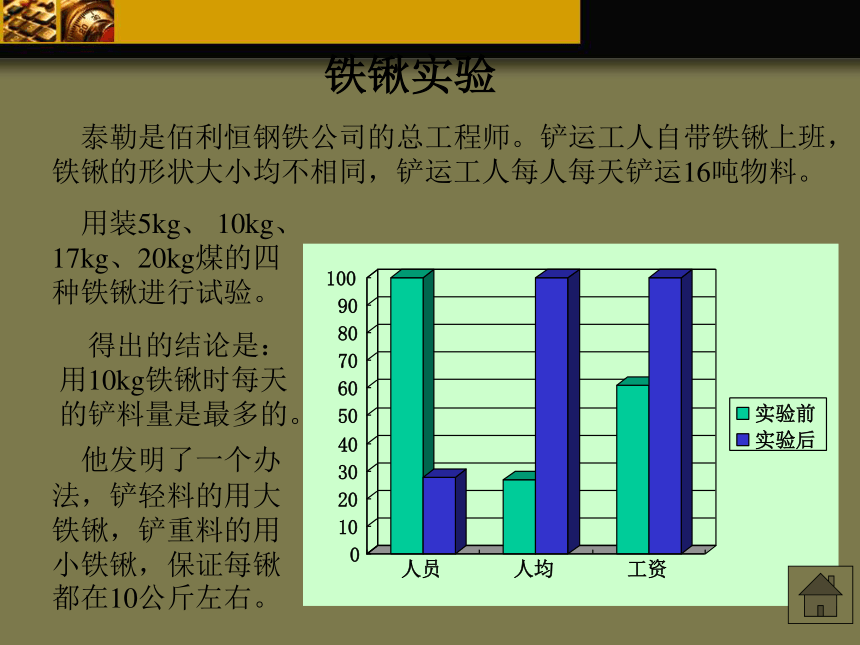

鐵鍬實驗
泰勒是佰利恒鋼鐵公司的總工程師。鏟運工人自帶鐵鍬上班，鐵鍬的形狀大小均不相同，鏟運工人每人每天鏟運16噸物料。
用裝5kg、 10kg、17kg、20kg煤的四種鐵鍬進行試驗。
得出的結論是：用10kg鐵鍬時每天的鏟料量是最多的。
他發明了一個辦法，鏟輕料的用大鐵鍬，鏟重料的用小鐵鍬，保證每鍬都在10公斤左右。
下圖是學生上課、學習用的椅子，指出下圖中設計不合理、有損人體健康的地方：
a
b
c
d
靠背角度大
座面傾斜
靠背高度低
座面太小
5.這個稍大于學生腰寬的
缺口，能讓學生的身體進
入桌子里，學生的雙臂可
以舒服地靠在托肘板上。
1.這塊桌板是下
傾的，不必低頭
彎腰就能看書了。
2.左右兩塊升降
板可以把創想學
習桌調節到最適
合學生身高的高
度。
4.這個護欄可
以放書、筆、
杯子等物。
3.學生的胳膊
可以很舒服地
放在這個下傾
的托肘板上。
能夠有效幫助學生防止近視駝背
壓紙板
檢測人的傳感器
切紙刀
推車道
沒有扶手、底座，但你坐上去仍然很舒服，它的坐墊和靠背是一體式的設計，省去了連接構件，跟身體的接觸非常貼合，并且能隨著身體的扭動而自動調節，是很貼心的設計哦。省去了底座，搬動也非常方便。
設計中的人機關系
什么是人機關系
人機關系要實現的目標
如何實現合理的人機關系
