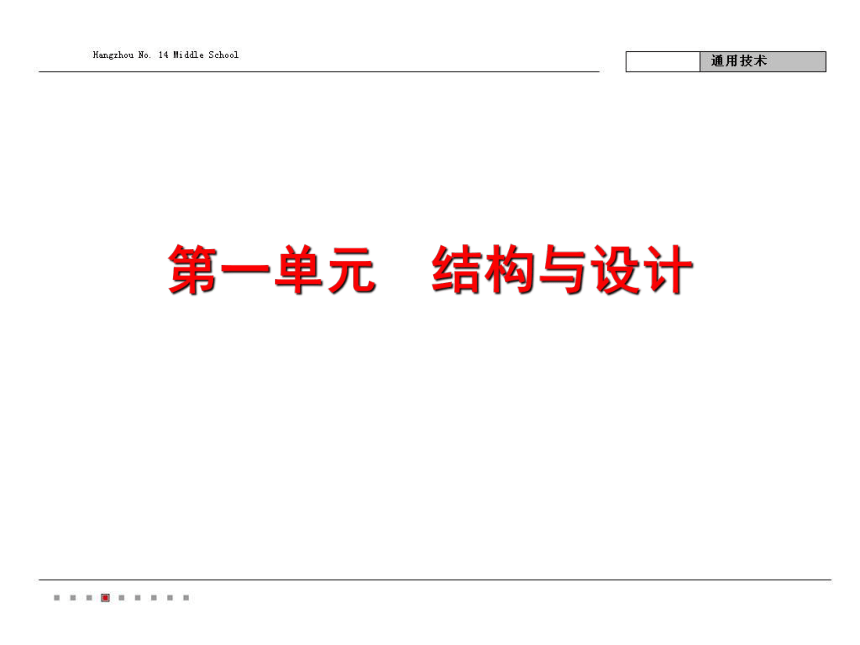

第一單元 結構與設計

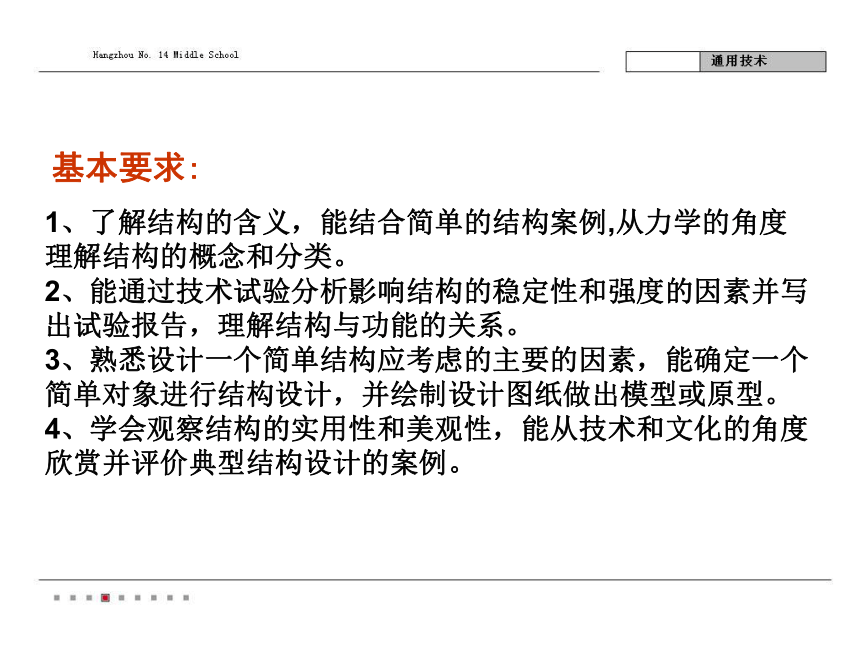

1、了解結構的含義，能結合簡單的結構案例,從力學的角度理解結構的概念和分類。
2、能通過技術試驗分析影響結構的穩定性和強度的因素并寫出試驗報告，理解結構與功能的關系。
3、熟悉設計一個簡單結構應考慮的主要的因素，能確定一個簡單對象進行結構設計，并繪制設計圖紙做出模型或原型。
4、學會觀察結構的實用性和美觀性，能從技術和文化的角度欣賞并評價典型結構設計的案例。
基本要求:
一 常見結構的認識 2
①了解多種形式結構如生態結構、框架結構（鋼、木、石、塑、水泥等材料主建）、實體結構等的含義，理解“無處不在的結構”。
②理解結構與力的關系。開拓視野查找資料，研究結構形式與力的關系，注意結構的廣泛性，不局限在建筑結構的理解。通過試驗了解力的作用。
③了解結構的類型與作用，通過試驗引導學生對結構類型承受力的理解。
④能對簡單的結構實例進行分類。

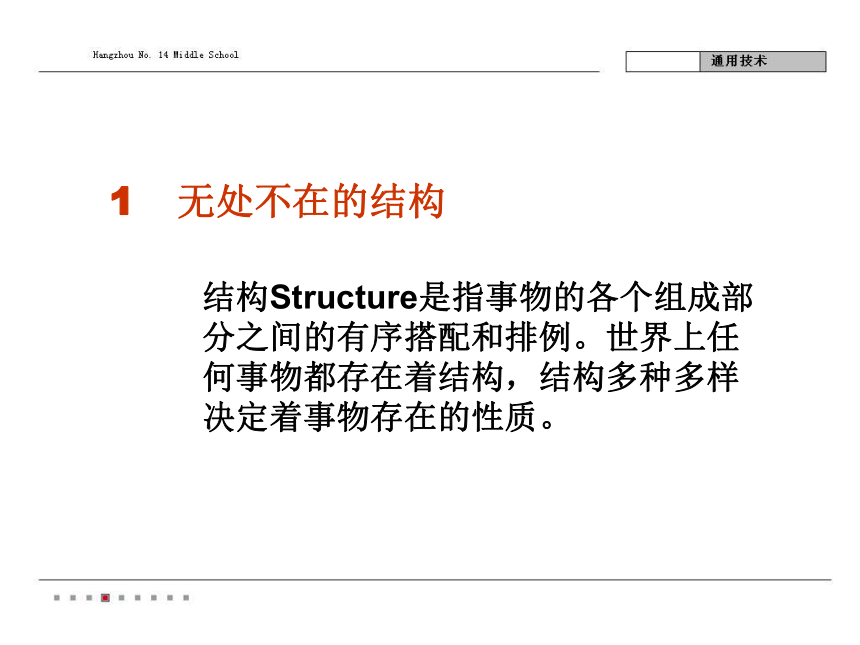

1 無處不在的結構
結構Structure是指事物的各個組成部分之間的有序搭配和排例。世界上任何事物都存在著結構，結構多種多樣決定著事物存在的性質。
蜂巢
蜘蛛網
恐龍骨骼
人體骨骼
樹
樹
中國科學技術館是我國唯一的國家綜合性科技館。是實施科教興國戰略和提高全民族科學文化素養的基礎科普設施。一期工程于1988年9月22日建成開放，二期工程于2000年4月29日建成開放。
利用自然地形結構 水坑里竟然設計出這樣一座大酒店
上海松江有個100米深石場，還有一個小湖。 Atkins設計公司就在這里設計了一個22世紀風格的五星級的松江大酒店。建筑宏偉壯觀，有一組瀑布狀的玻璃幕墻，非常漂亮。這還是一座極為環保的建筑，整個酒店的屋頂種滿綠草，石場為酒店提供了良好的溫度控制。酒店總共能住1000位客人，他們可以享受酒店里的餐廳、咖啡廳、健身房、宴會廳、水下水族館、會議廳、泳池、攀巖......
松江大酒店
蒼耳子 　植物形態　一年生草本，三角狀卵形，先端銳尖，基部心形。邊緣有缺刻或3～5淺裂，有不規則粗鋸齒，兩面有粗毛；頭狀花序頂生或腋生，雌雄同株，雄花序在上，球形，花冠筒狀，5齒裂；雌花序在下，卵圓形，外面有鉤刺和短毛。花期7～10月，果期8～11月。 生于荒地、山坡等干燥向陽處。分布于全國各地。
應用　　　　　　　　　　　　　　　　　　　　　 　　.用于不聞香臭、時流濁涕，鼻淵頭痛，外感風寒，惡寒無汗，風寒頭痛。本品溫和疏達，味辛散風，苦燥濕濁，通竅止痛，常配伍辛夷、白芷、薄荷同用，即蒼耳子散。
案例1
與尼龍搭扣
案例2
人類飛翔的夢想源于展翅高飛的鳥，鳥因?yàn)橛兴杂闪鲿车捏w形和翅膀結構，飛機原型源于飛鳥形體結構的仿生。
中國的大飛機在研制中
鷹眼
與導彈跟蹤系統
馬上行動
在生產生活中那些產品的結構是受到自然物體的結構的啟發而產生的
請閱讀
P004
魁斗克大橋的坍塌
馬上行動
例舉印象較深的有關結構的事例
美國明尼蘇達州一座跨越密西西比河的公路橋07．8．１傍晚發生坍塌
07.8.13湖南湘西自治州鳳凰縣境內鳳大公路(湖南鳳凰至貴州銅仁大興機場)堤溪段大橋突然垮塌
2 結構與力
從力學的角度來說，結構是指可承受一定力的架構形態，它可以抵抗能引起形態和大小改變的力。
每個物體都有它特定的架構形態這種架構形態體現著它的結構，一個復雜的結構由許多不同的部分組成,這些組成部分通常稱構件。
自行車輪的結構
F
S
F是內力，Ｓ是受力面積， σ 是應力，應力是結構的單位橫截面上產生的內力，當內力達到某一極限時，結構就會遭到破壞。
σ ＝
馬上行動
指出下例結構可以抵抗來自外界那些方面的作用力。
建筑物的窗戶
餐桌
硬紙包裝箱
拉力 作用于物體 ,使它產生彎曲的力
壓 力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力
剪切力 擠壓物體的力
扭轉力 物體所承受的拉拽力
彎曲力 反方向向物體兩端均勻施力 ,使物體發生扭轉形變的力
觀察 圖,說明石磨的推桿為什么要用一根繩子吊起來。
探究：
小試驗:
試驗不同紙板的承受壓力 P008
10X40不同質量的紙板----
3 結構的類型
1 實體機構
受力情況：力承受在物體的外表，如大壩、實心墻、實體物
2 框架結構
受力情況：空間框架體。如鐵塔架，腳手架，建筑框架體。
3 殼體結構
國家大劇院在建設中
受力特點：外力作用在結構體的表面上，如建筑，汽車外殼，貝殼。
練習:
P :10、11
