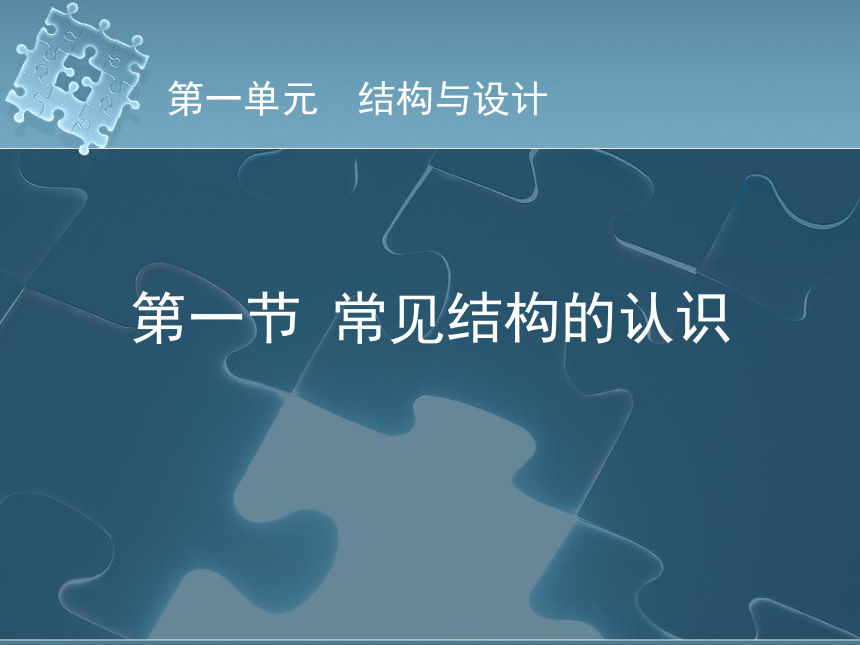

第一節 常見結構的認識
第一單元 結構與設計
蜂 窩
立體六角形薄壁, 結構巧妙、堅固耐用
機箱電源

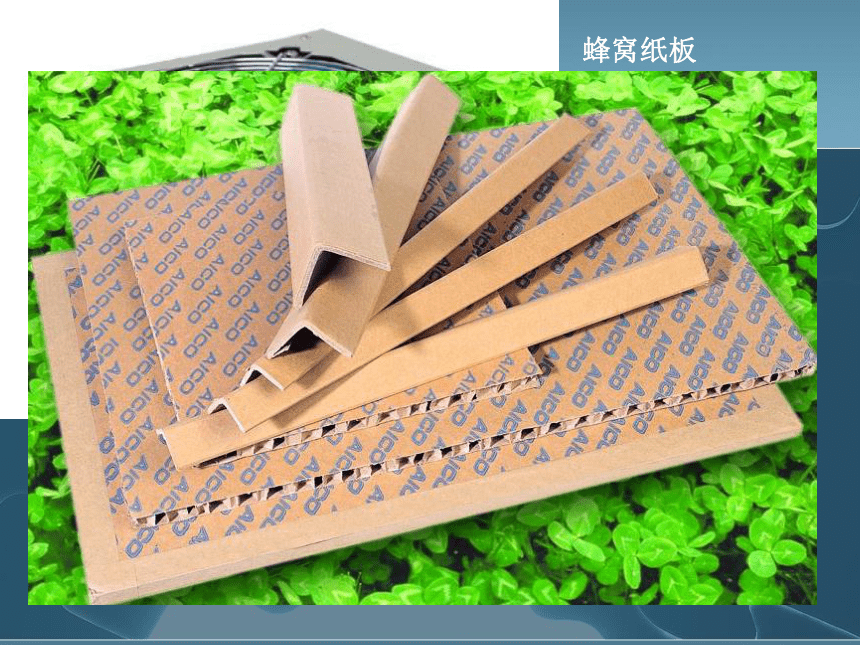

蜂窩紙板

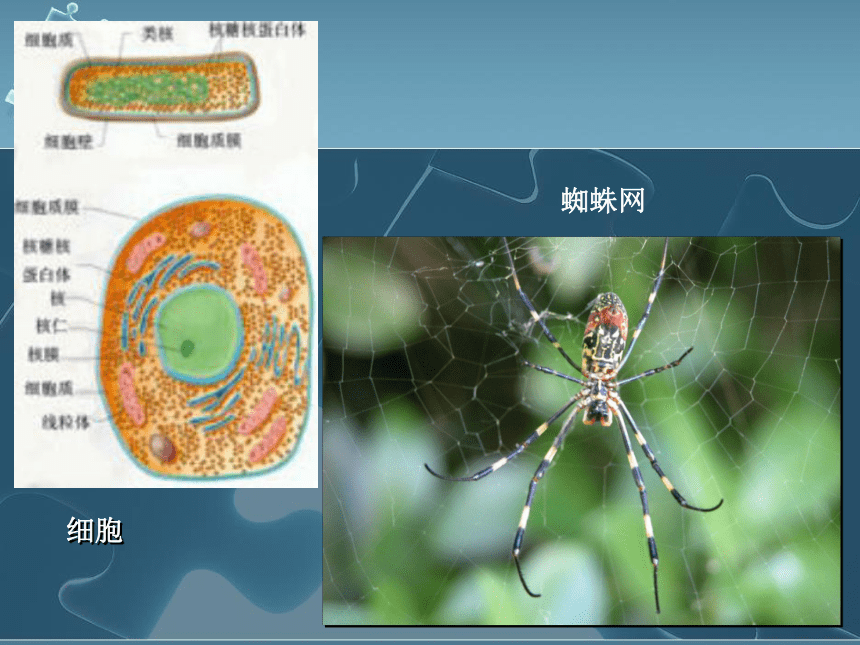

細胞
蜘蛛網

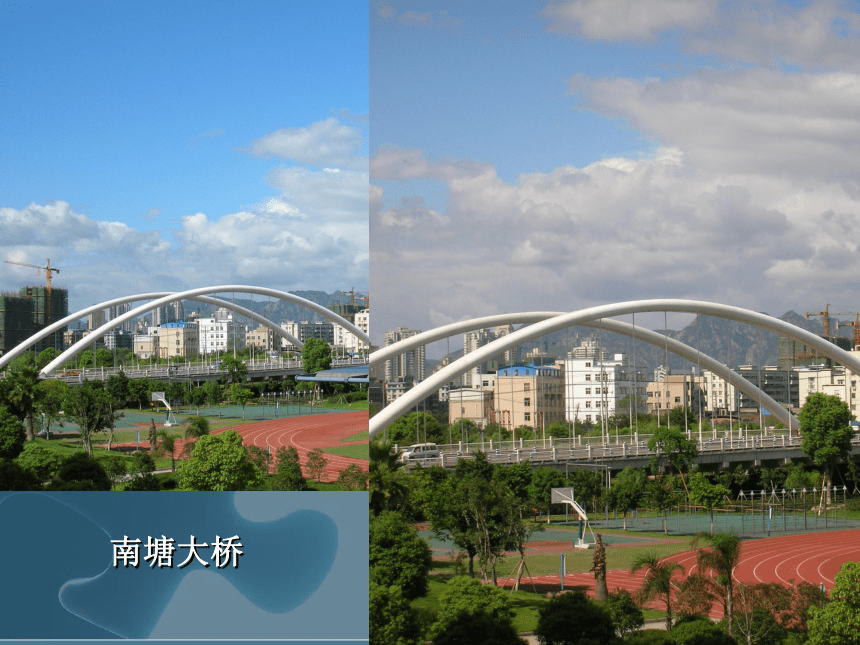

南塘大橋
埃及金字塔

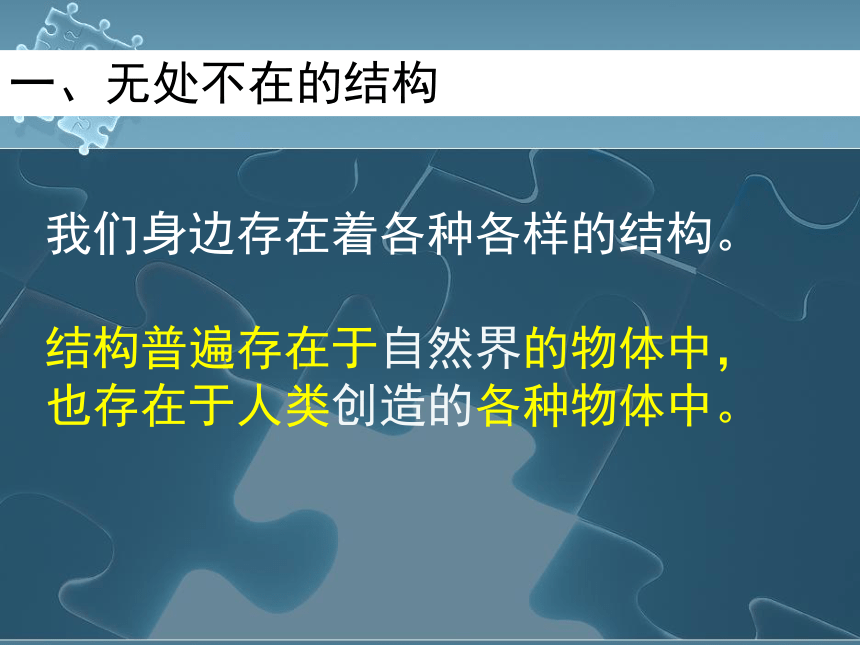

我們身邊存在著各種各樣的結構。
結構普遍存在于自然界的物體中， 也存在于人類創造的各種物體中。
一、無處不在的結構
思考:人類是如何通過對自然界中結構的分析和研究,將其成果應用到技術領域,從而更好地服務于人類
教材P003
蒼耳子與尼龍搭扣
鳥與飛機
鷹眼與導彈跟蹤系統

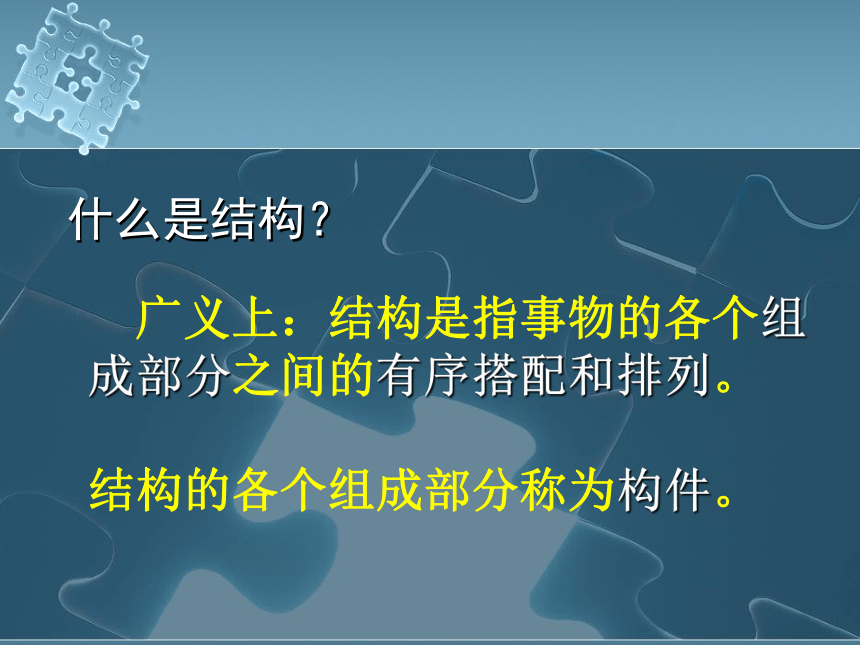

什么是結構？
廣義上：結構是指事物的各個組成部分之間的有序搭配和排列。
結構的各個組成部分稱為構件。
承載遺傳信息的DNA雙螺旋結構
眾多堿基對的排列,決定了各種生物的特性。
魁北克大橋的坍塌
教材P004
閱讀
結論:結構影響著它們的性質和功能,結構方面存在的一個小問題也許就會導致重大事故的發生。
從力學的角度：結構是指可承受一定力的物體形態，結構可以抵抗能引起形狀和大小變化的力。
人體
二、結構的類型
1 實體結構
實心結構。
受力情況：外力分布在整個體積中。主要承受壓力。
舉例：墻壁、柱子、實心球。
2 框架結構
由細長的構件組成。
受力情況：支撐空間卻不充滿空間。 可以承受壓力和拉力等。
3 殼體結構
受力特點：外力作用在結構體的表面上。特別是當頂部受到壓力時，它能將力均勻擴散。
在這副圖中，你看到了什么類型的結構？
埃
菲
爾
鐵
塔
錘
子
砧板
中國國家大劇院
帳篷
燈
泡
課桌椅
書柜
每小組用所給的6張撲克牌、一條雙面膠和一把剪刀，制作一個簡易結構。要求至少5厘米高，并且可以承受兩本課本的重量。
小試驗
本課小結
根據物體結構形態在受力時承受和傳遞力的方式差別
實體結構
框架結構
殼形結構
結構
結構的含義：結構是指事物的各組成部分之間的有序搭配和排列。可以抵抗能引起形狀和大小變化的力。
拉 力 物體所承受的拉拽力
壓 力 擠壓物體的力
剪切力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力
扭轉力 反方向向物體兩端均勻施力 ,使物體發生扭轉形變的力
彎曲力 作用于物體 ,使它產生彎曲的力
構件的基本受力形式：拉力、壓力、剪切力、扭轉力和彎曲力。
３.結構的類型
實體結構、框架結構、殼體結構
實體結構：結構體本身是實心的，它的受力特點是：外力分布在整個體積中，如實心墻，大壩。
框架結構：結構體由細長的構件組成的結構。受力特點：支撐空間而不充滿空間。如鐵架塔，建筑用腳手架，廠房的框架。
殼體結構：通常是指層狀的結構。受力特點是：外力作用在結構體的表面上，如摩托車手的頭盔，飛機的外殼，貝殼。
Thank you！
