流 程 的 設 計

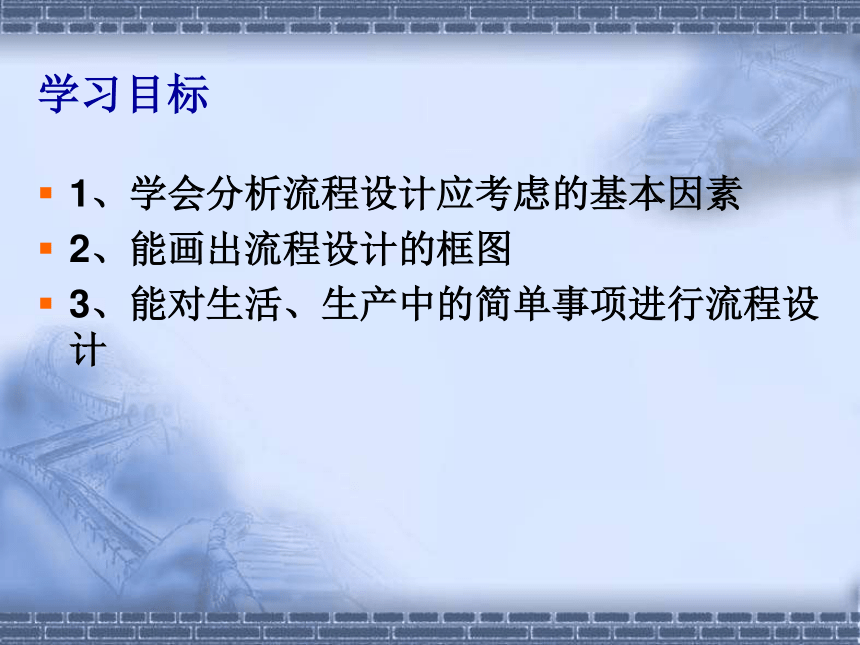

學習目標
1、學會分析流程設計應考慮的基本因素
2、能畫出流程設計的框圖
3、能對生活、生產中的簡單事項進行流程設計

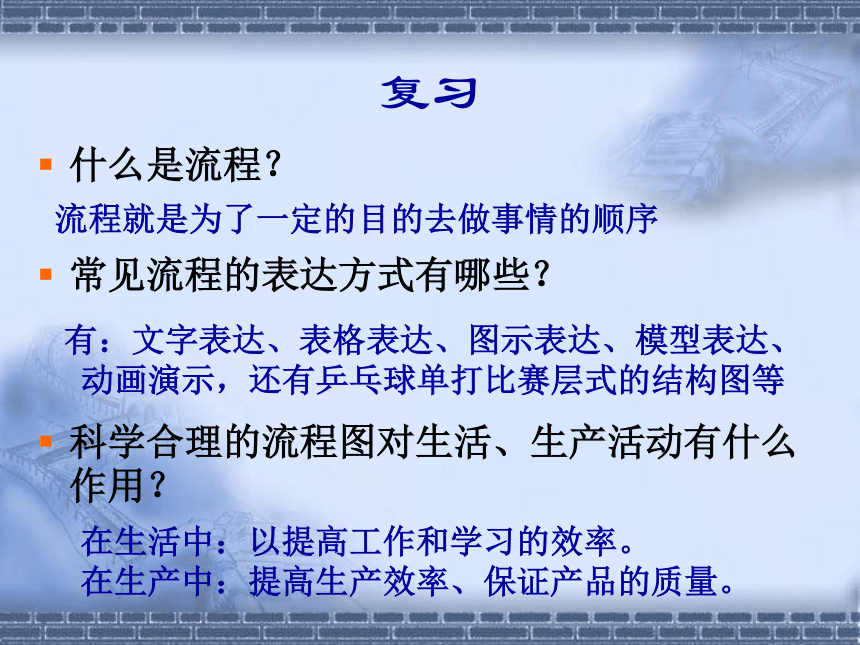

復習
什么是流程？
常見流程的表達方式有哪些？
科學合理的流程圖對生活、生產活動有什么作用？
流程就是為了一定的目的去做事情的順序
有：文字表達、表格表達、圖示表達、模型表達、動畫演示，還有乒乓球單打比賽層式的結構圖等
在生活中：以提高工作和學習的效率。
在生產中：提高生產效率、保證產品的質量。

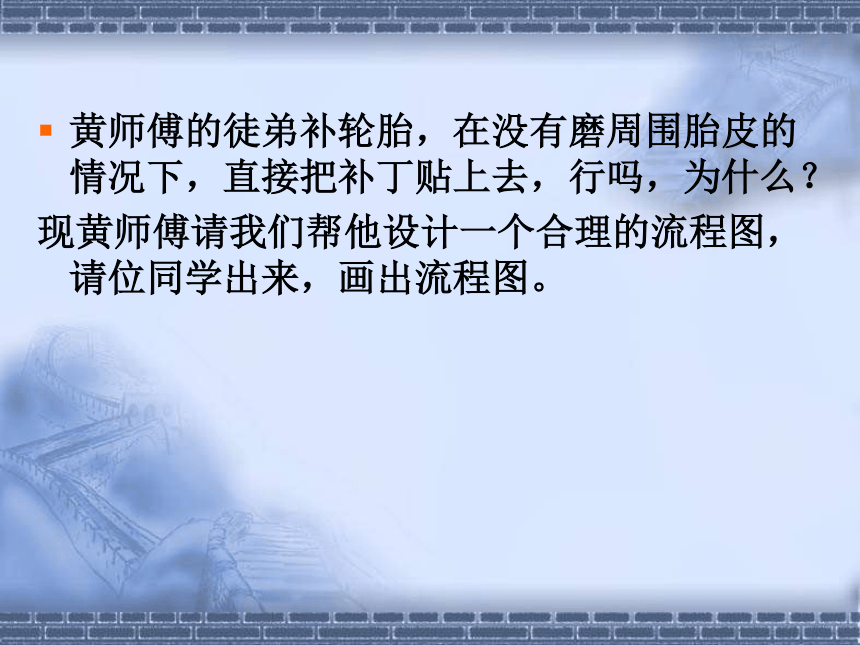

黃師傅的徒弟補輪胎，在沒有磨周圍胎皮的情況下，直接把補丁貼上去，行嗎，為什么？
現黃師傅請我們幫他設計一個合理的流程圖，請位同學出來，畫出流程圖。

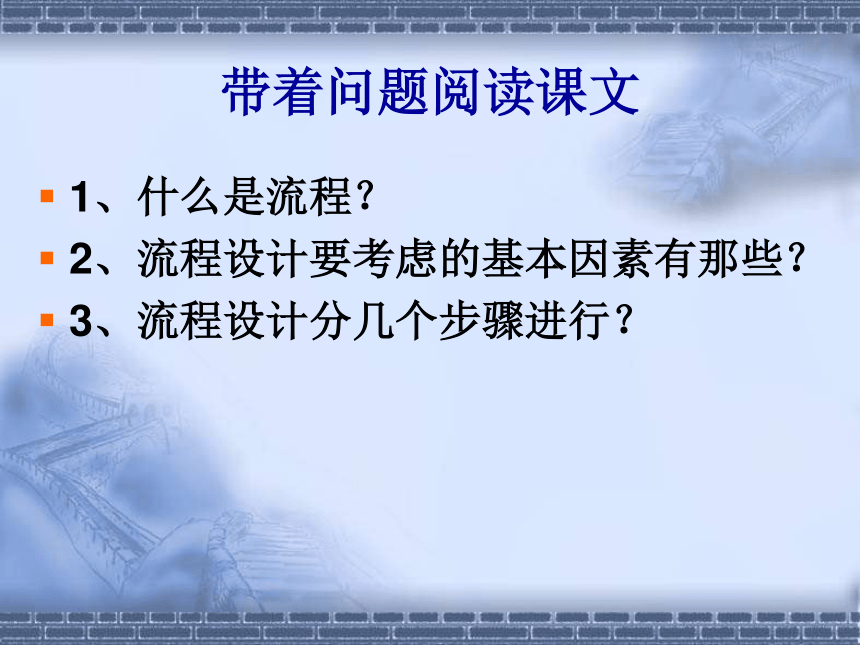

帶著問題閱讀課文
1、什么是流程？
2、流程設計要考慮的基本因素有那些？
3、流程設計分幾個步驟進行？
工作和生活方面：節省時間、提高工作效率、提高工作質量等
生產活動：提高效率、提高質量、節省資源、安全生產、提高經濟效益、提高管理水平等

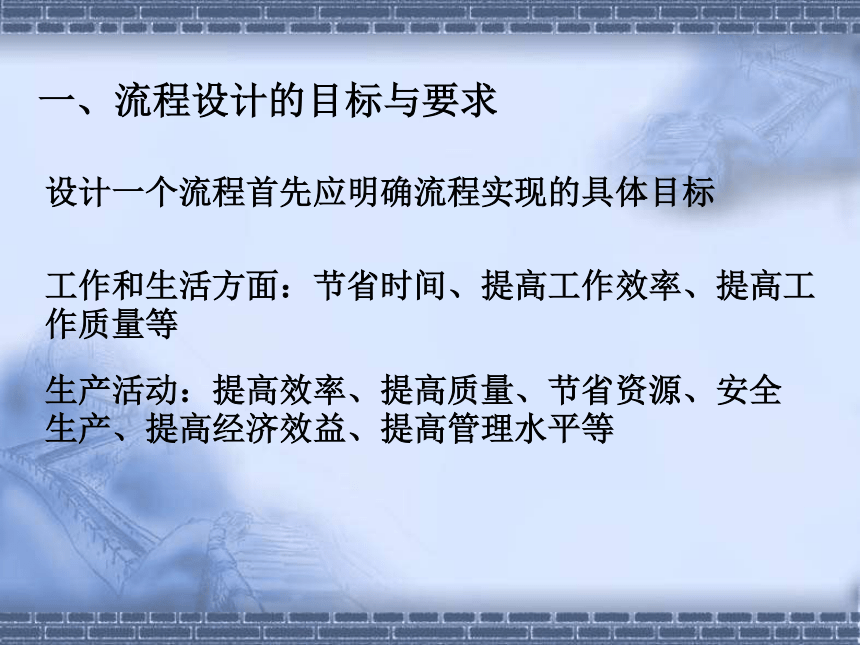

設計一個流程首先應明確流程實現的具體目標
一、流程設計的目標與要求

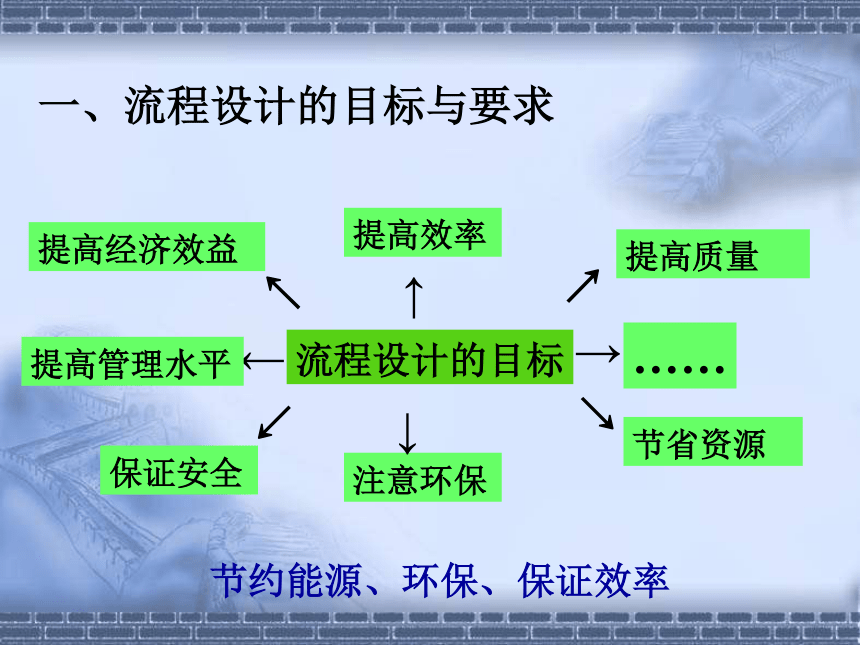

一、流程設計的目標與要求
流程設計的目標
↑
←
→
提高效率
提高管理水平
提高經濟效益
提高質量
節省資源
保證安全
注意環保
……
↓
↘
↖
↗
↙
節約能源、環保、保證效率

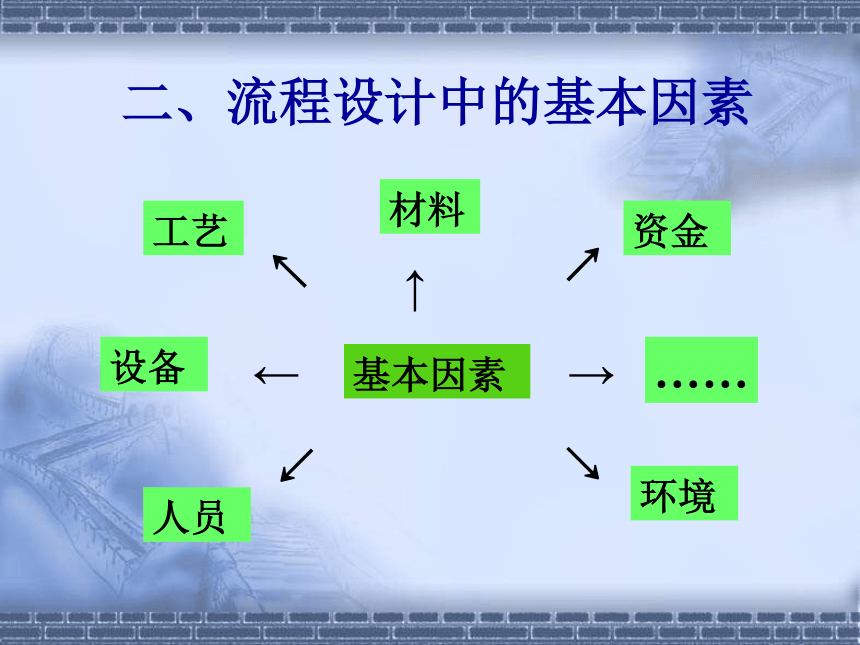

二、流程設計中的基本因素
基本因素
↑
←
→
材料
設備
工藝
資金
環境
人員
……
↘
↖
↗
↙

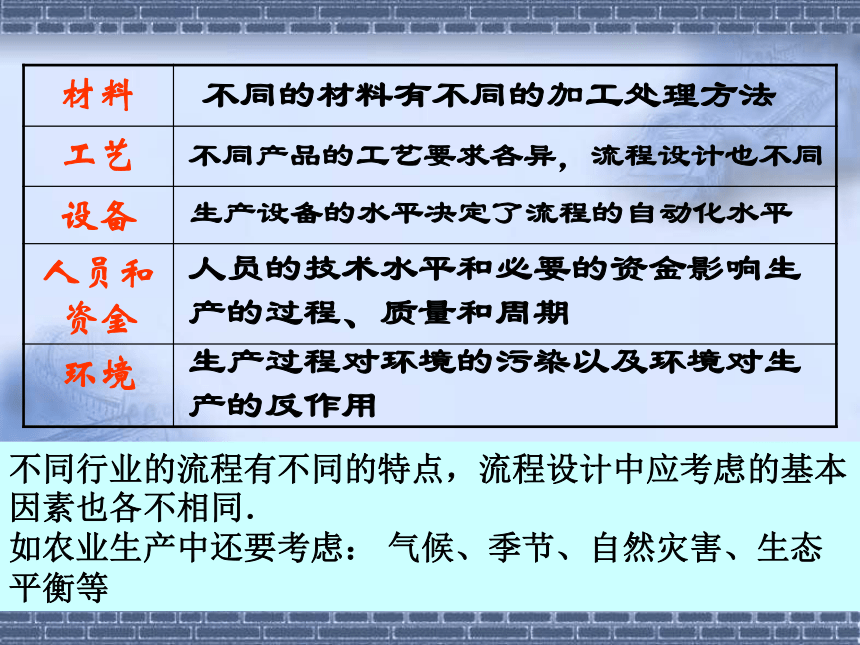

材料
工藝
設備
人員和資金
環境
不同的材料有不同的加工處理方法
不同產品的工藝要求各異，流程設計也不同
生產設備的水平決定了流程的自動化水平
人員的技術水平和必要的資金影響生產的過程、質量和周期
生產過程對環境的污染以及環境對生產的反作用
不同行業的流程有不同的特點，流程設計中應考慮的基本因素也各不相同．
如農業生產中還要考慮： 氣候、季節、自然災害、生態平衡等
合成氨的生產工藝流程
仔細閱讀案例，并思考： 　問題1：這個案例包括了哪些環節，它們的時序如何？ 　問題2：如何將氨合成的流程圖畫出來，可以用什么方式來表達這個流程？ 　問題3：畫流程圖關鍵要注意什么？ 　問題4：合成氨的流程設計與前面提到的“洗衣服，煮飯”的流程設計相比，有什么特點？
答：合成氨生產流程包括了以下的環節和時序:
(1)先進行原料氣（N2、H2）的制取-----制取環節
(2)氣（N2、H2 ）的凈化，除雜質-----凈化環節；
(3)用壓縮機壓縮（至高壓狀態）------壓縮環節;
(4)氨合成----合成環節；
(5)最后進行氨的分離，得到濃氨并將未完全反應的N2、H2送回合成塔，再循環加工利用----分離環節。
合成氨的生產工藝流程包含了哪些環節 它們的時序如何？
如何將氨合成的流程圖畫出來，可以用什么方式來表達這個流程？
制氮氣
制氫氣
合成塔：
5000C和300atm,氮氣、氫氣合成氨
分離器
氨水
氮氣、氫氣
畫流程圖關鍵是要把環節以及各個環節的時序找出來。
問題3.畫流程圖關鍵要注意什么？
　合成氨的流程設計是化學家通過進行大量的試驗和漫長的探究才能得出的，它的規律是不容易描述的。
問題4.合成氨的流程設計與前面提到的“洗衣服，煮飯”的流程設計相比，有什么特點？
馬上行動
1、處于城鄉結合地帶的某鄉，現要在鄉里新建一個小化工廠，在流程設計上應考慮哪些因素？
應考慮：工藝方案、降低能源和原材料消耗、減少污染排放、在資金允許的情況下選用精良設備和技術人員以提高生產效率。
2、要把北方的大豆移栽到南方，在流程設計上要考慮哪些相關因素？
要考慮：季節、氣溫、濕度、土壤、病蟲害，是否破壞生態平衡 。
三、流程設計的步驟
明確目標，明確任務
分析基本因素
明確主要事項（步驟）
明確時序，劃分環節
畫出（或修改）流程圖
能否達到
目標要求
結束
修改方案
否
是
1.確定目標，明確任務——制作小鐵錘。 2.分析基本因素——工藝、設備、材料。
工藝（采用手工加工、鐵鋸下料、錘頭部分的加工用銼刀銼平面、臺鉆鉆孔、手工攻絲、錘柄部分的圓頭有砂輪機磨削、螺紋用板牙套絲。熱處理：淬火）、設備（常用的金工工具、臺鉆、砂輪機、熱處理設備等）、材料(45號鋼和q235棒料)。
3.明確主要事項——制作錘頭、柄、裝配。 4.確定時序，劃分環節—— 　　錘頭的加工流程：
下料
劃線
銼削
鋸削
劃螺孔中心線
鉆孔
電鍍
淬火
倒角
攻絲
錘柄的加工流程：
　　
　　前面講到的活動，如“下料、攻絲、倒角、淬火、電鍍、套絲” ，這些時序能顛倒嗎？
下料
磨削圓頭
電鍍
板牙套絲
二、批量生產小鐵錘的流程設計
工序號 工序 設備
1 下料 電鋸
2 銑A1、A2平面，兩把刀具同時銑 1號臥式銑床
3 銑B1、B2平面，兩把刀具同時銑 2號臥式銑床
4 銑C1、C2平面，兩把刀具同時銑 3號臥式銑床
5 銑D斜面 4號臥式銑床
6 鉆孔 鉆床
7 攻絲 攻絲
8 去毛刺 手工
9 淬火 淬火設備
10 電鍍 電鍍設備
錘頭的加工流程
錘柄的加工流程
工序號 工序 設備
1 下料 電鋸
2 車端面 1號車床
3 倒角 1號車床
4 車螺紋 2號車床
5 車圓頭 2號車床
6 去毛刺 手工
7 電鍍 電鍍設備
批量生產小鐵錘的流程設計
1、理解：什么是銑床
　它是一種很多個刀刃同時進行工作的設備。
２、提問：如果教室里有一臺銑床，同學們會　　　　用嗎？
點評：
　　“在批量生產的流程設計中，設備和人員是一個很重要的基本因素，工作人員懂不懂操作設備，是批量生產流程設計中一定要考慮的。”
對批量生產小鐵錘的流程設計和手工生產流程對比：
各具特點：批量加工流程的特點，一是大多數工序可由機床完成，機械化程度提高，節省人力資源；二是有的工序可以在同一時間內進行，可以提高工作效率。
手工生產：人員較多，生產速度較慢，效率低。
流程并非自然過程，是需要根據目標和環境的要求人為進行設計的，流程設計的不同，產生的效益不同。
在設計批量加工流程時，你認為批量加工流程可以劃分為哪些環節？
——可分為錘頭加工、錘柄加工兩大環節，這兩大環節還可分為若干道工序。
批量加工流程有什么特點：
1、機械化程度高，大多工序由機床完成；
2、有的工序可以在同一時間內進行，提高了工作效率。
在設計批量加工流程時，你認為批量加工流程可以劃分為哪些環節？
——可分為錘頭加工、錘柄加工兩大環節，這兩大環節還可分為若干道工序。
加工零件的基本流程：
一、工藝技術員根據圖紙編寫加工工藝卡（流程卡：注明了工序和每道工序的技術要求）
二、工藝卡與零件圖紙一起發到各工種的工人手中，工人按圖紙和工藝卡上的技術要求進行加工。
三、質量檢查員按照圖紙和工藝卡的技術要求進行檢查，發現加工質量不合格的根據情況作出處理，或者返工，或者報廢。
豆奶、豆腐花、豆腐
制作工藝流程
流程設計舉例：
◇ 一件可拆裝家具的裝配流程設計
◇ 家庭釀造米酒的流程設計或改進
◇ 室內裝修流程的設計
◇ 貝殼畫的制作流程設計
◇ 窗戶遮陽蓬的制作流程設計
◇ ……
