設計的一般過程、原則及評價

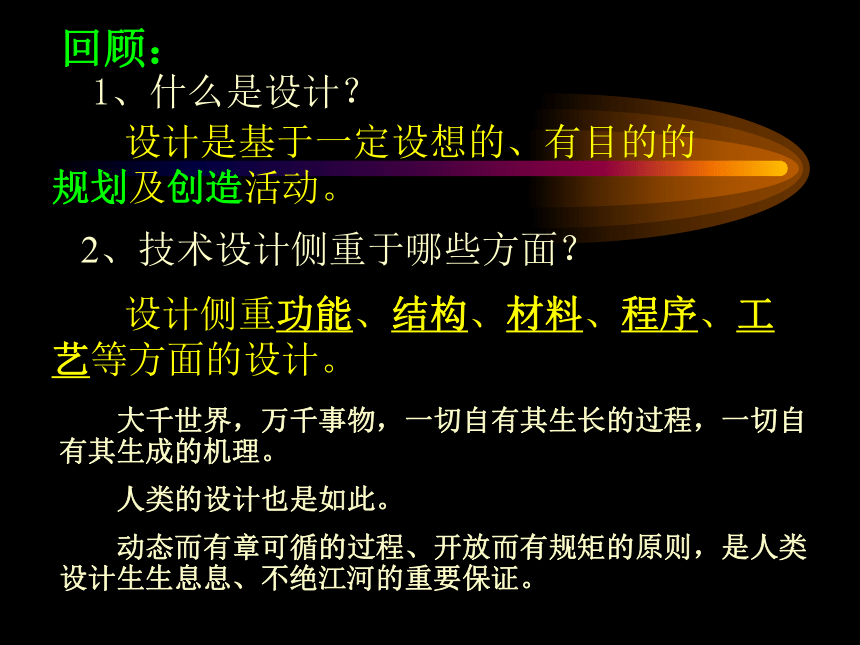

回顧：
1、什么是設計？
2、技術設計側重于哪些方面？
設計是基于一定設想的、有目的的規劃及創造活動。
技術 設計側重功能、結構、材料、程序、工
藝等方面的設計。
大千世界，萬千事物，一切自有其生長的過程，一切自有其生成的機理。
人類的設計也是如此。
動態而有章可循的過程、開放而有規矩的原則，是人類設計生生息息、不絕江河的重要保證。

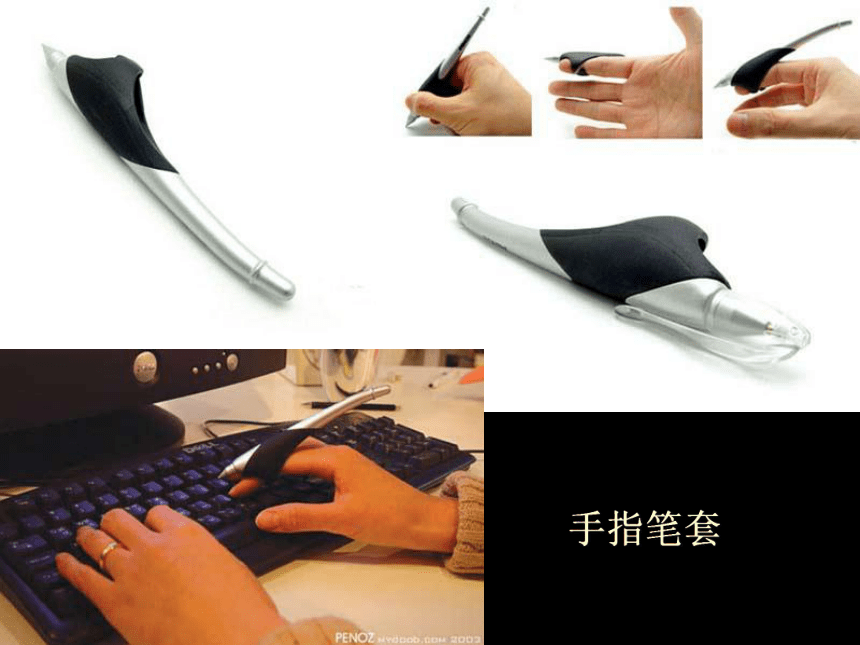

手指筆套
第三章 設計過程、原則及評價
設計的一般過程
---便攜式小凳的設計過程

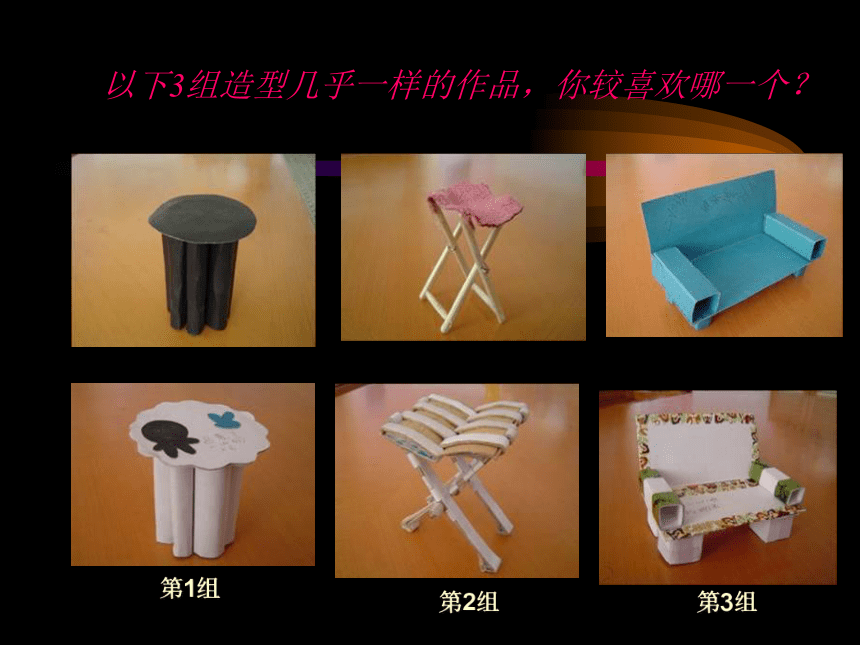

以下3組造型幾乎一樣的作品，你較喜歡哪一個？
第1組
第2組
第3組

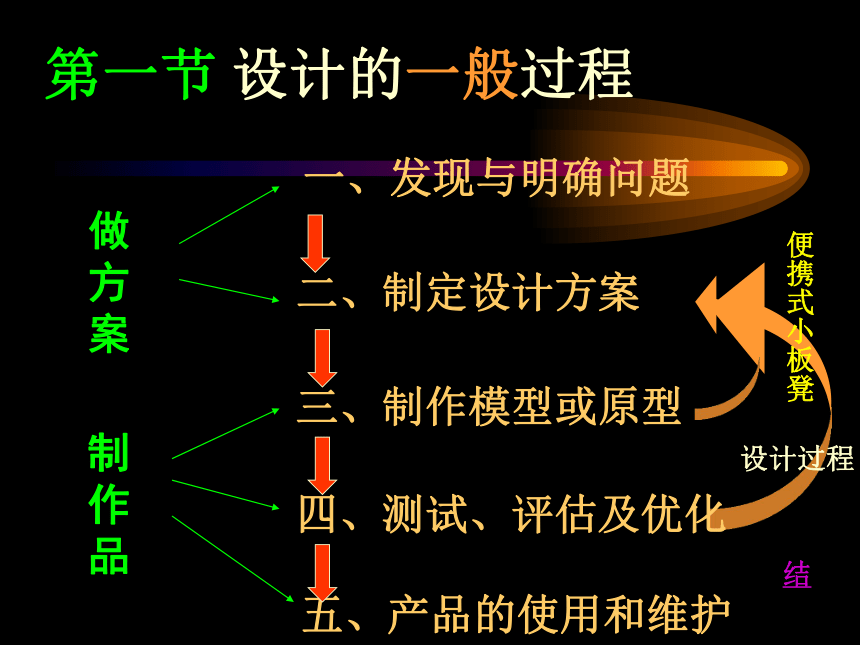

第一節 設計的一般過程
一、發現與明確問題
二、制定設計方案
三、制作模型或原型
四、測試、評估及優化
五、產品的使用和維護
便攜式小板凳
設計過程
做方案
制作品
結
1、發現問題

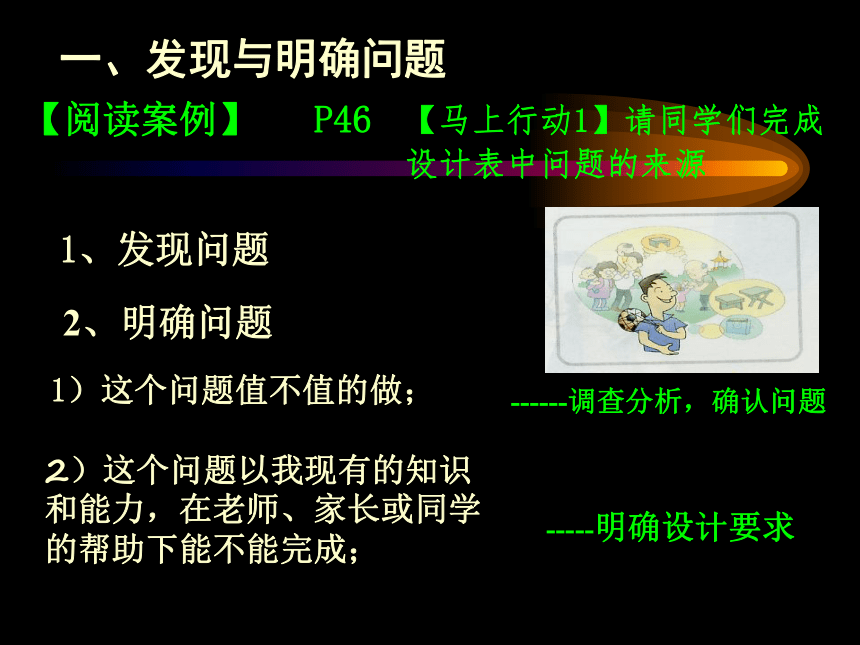

一、發現與明確問題
2、明確問題
1）這個問題值不值的做；
------調查分析，確認問題
-----明確設計要求
2）這個問題以我現有的知識和能力，在老師、家長或同學的幫助下能不能完成；
【閱讀案例】 P46
【馬上行動1】請同學們完成
設計表中問題的來源

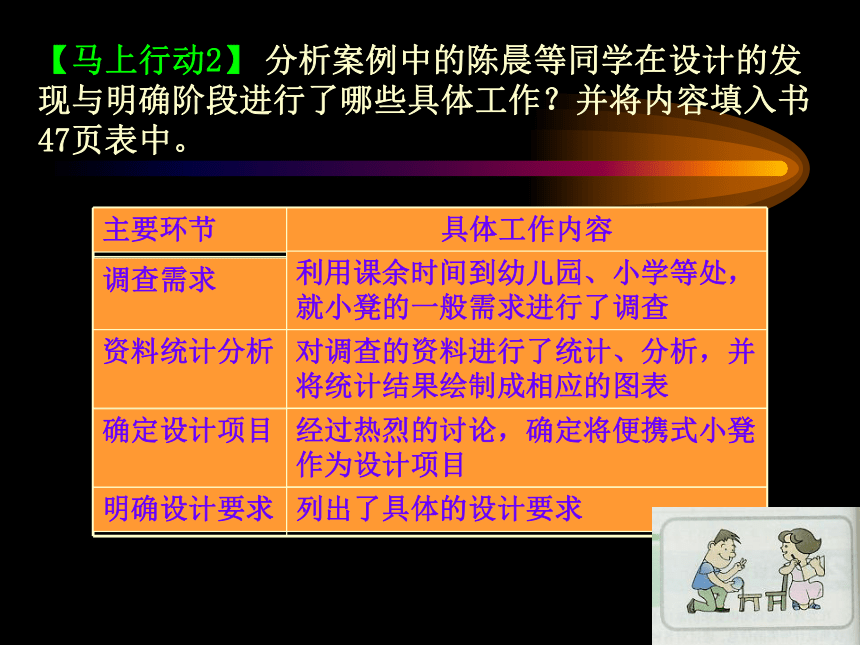

【馬上行動2】 分析案例中的陳晨等同學在設計的發現與明確階段進行了哪些具體工作？并將內容填入書47頁表中。
主要環節
具體工作內容
調查需求
利用課余時間到幼兒園、小學等處，就小凳的一般需求進行了調查
資料統計分析
對調查的資料進行了統計、分析，并
將統計結果繪制成相應的圖表
確定設計項目
經過熱烈的討論，確定將便攜式小凳
作為設計項目
明確設計要求
列出了具體的設計要求
【馬上行動3】 利用“設計要求”一般內容分析案例中的便攜式小凳的設計要求，并完成表中相關內容。
美觀、兒童喜歡
輕而小，攜帶方便
結構簡單，穩固
易于制作，成本低
功能
結構
材料
程序
工藝
成本
“設計要求”一般內容
具體目標設計要求
便攜式小凳
二、制定設計方案
收集信息
設計分析
方案構思
方案呈現
方案篩選
1、收集信息
途徑：
內容：
a.有關凳子的資料
b.有關人機工程學資料
c.制作過程的相關資料
d.制作經驗和技術的相關資料
e.使用對象的尺寸資料
d.…………
1）收集信息
【提出問題】 　　1、我們平時收集信息的途徑有哪些？
　　2、陳晨等同學是通過什么途徑收集
信息的？ 　　？
【馬上行動4】歸納他們收集到了哪些資料？
完成表中收集信息部分內容。
凳子的資料
便攜式、折疊式、組合式資料
人機工程資料
手工生產、機械化生產
木工經驗
凳子的尺寸
……
分析
材料
結構
攜帶
便攜式小凳設計信息分析
[技術分析]
如何選擇材料
如何使結構穩定
如何便于攜帶
選用輕質材料
選用易加工材料
選用廢舊材料
……
擴大支撐面
采用榫方式連接
采用插接方式連接
……
盡量縮小體積
采取可拆卸式
采用折疊式
……
結構穩固
易于制作
自重輕
體積小
攜帶方便
成本不高于5元
材料
結構
攜帶
和諧美
【馬上行動5】根據自己的分析，完成表格。
3．方案構思
方案構思是設計過程中最富有挑戰性的環節，
主要考慮作品的材料結構、工作原理、具體形象等。
【馬上行動6】為解決便攜式小凳設計分析階段提出的
三個關鍵問題，請同學積極思考，根據書中列舉的材料、
結構、連接方式的資料，結合自己的想法提出符合設計
要求的材料、結構和連接方式，完成表格。
【閱讀案例】 P49提供的多種材料、結構和連接方式。
材 料
結 構
連接
方式
要求：結構穩固、簡單，易制作，易攜帶， 自重輕、體積小，成本低
明確：
1）運用不同的材料、結構可以產生不同的設計方案
2）任何設計方案都有改進的可能，好方案不止有一個
4、方案呈現
4、方案呈現
對設計方案進行綜合
A.采用瓦楞紙材料的方案草圖
B.采用木板、木棍材料的方案草圖
C.采用五夾板材料的方案草圖
D.采用其他材料的方案草圖
【馬上行動7】閱讀書中提供的四種方案草圖。
每組同學在此基礎上在背面繪出設計草圖。
采用瓦楞紙材料的方案草圖
采用木板、木棍材料的方案草圖
C.采用五夾板材料的方案草圖
D.采用其他材料的方案草圖
5．方案篩選
【馬上行動8】當多個方案產生以后，我們要依據一定的原則，對方案進行篩選這些。
3.制作模型或原型
(1)繪制圖樣
(2)制作模型或者原型(縮小\簡化)
3.制作模型或原型
用高密度板做的一張凳子
4.測試、評估及優化
（1）測試：
檢驗產品在操作、使用過程中，在結構和技術性能等方面能否達到預定的設計要求。
（承重、穩定性）
4.測試、評估及優化
（1）測試：
檢驗產品在操作、使用過程中，在結構和技術性能等方面能否達到預定的設計要求。
（承重、穩定性）
（2）評估：
對各個方案的結構穩固、造型、制作難度、自重、體積、攜帶、成本等方面進行評估。
（3）優化：
分析測試和評估的具體記錄，同時聽取用戶、專家等的意見進行改正。
（增加結構強度、美化外觀）
（3）優化：
分析測試和評估的具體記錄，同時聽取用戶、專家等的意見進行改正。
（增加結構強度、美化外觀）
5.產品的使用和維護
正確使用和維護可以使產品更好地滿足人們的需求,并能延長其使用壽命
如何設計使用說明書
設計是個動態的過程。在一項具體的設計中有些階段或步驟可能會發生變化有些步驟之間可能出現循環。因此，我們不能將設計的過程簡單化、模式化需要根據實際靈活安排
歸納小結
1、設計來源于生活，當今很少有產品是偶然被開
發出來的，希望學生注意觀察身邊的事物，做一
個生活的有心人。
2、設計是一個有計劃的創新活動，它有著科學合
理的基本的工作程序和流程，首先要做好方案。
【馬上行動9】你對你的方案有什么樣的評價？完成表格。
設計過程示意圖
需求調查
設計分析
方案構思
模型制作
測試和評估
設計是一個動態發展的過程,在設計中有些步驟之間可能出現一定的循環.
課后反思
1、你在平時觀察身邊的事物，有沒有發現需要
解決的問題？
　　2、你對發現的問題，是否想到了解決它的辦法？
　　3、你解決問題的方案是怎樣形成的？
布置作業
根據這節課所學的內容，結合學校的桌
椅情況和你自己對所使用桌椅的想象和要求，
嘗試設計一款適合高中學生使用的桌子或椅子。 　　要求包括：
1.設計的目的和設計要求;
2.收集信息;3.設計方案;4.方案構思;
5.方案篩選;6.方案呈現等。
潛水汽車
優秀設計作品欣賞
靠 椅
優秀設計作品欣賞
玫瑰傘
優秀設計作品欣賞
