義烏二中 張標
2008年5月
通用技術會考復習
《結構與設計》
　　基本知識復習

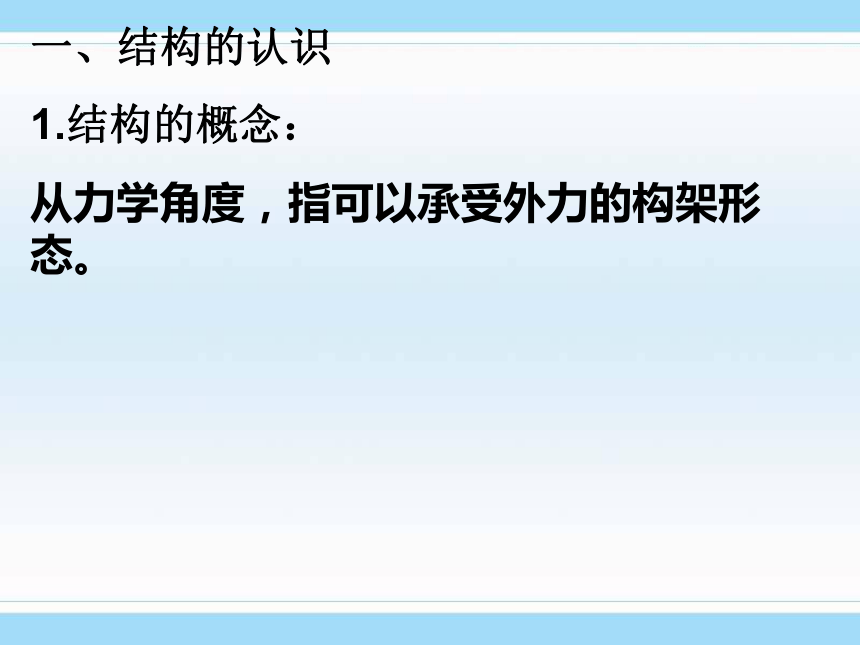

一、結構的認識
1.結構的概念：
從力學角度，指可以承受外力的構架形態。

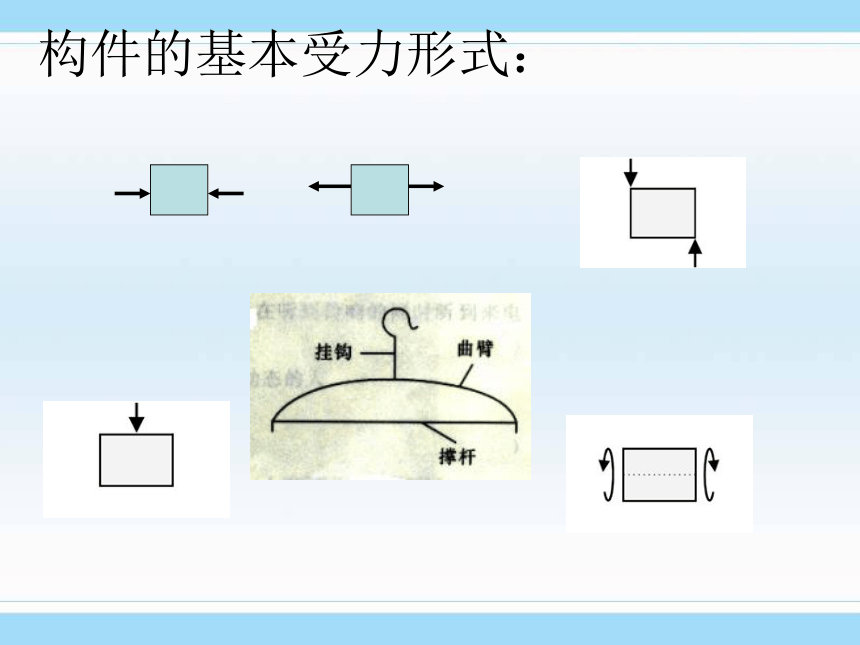

構件的基本受力形式：
一、結構的認識
1.結構的概念：
從力學角度，指可以承受外力的構架形態。
2.構件的受力形式：
拉力、壓力、剪切力、扭轉力、彎曲力
2008年奧運會主會場“鳥巢”外層主體屬于什么結構類型
國家大劇院外層主體又屬于什么結構類型
萬里長城是屬于什么結構類型

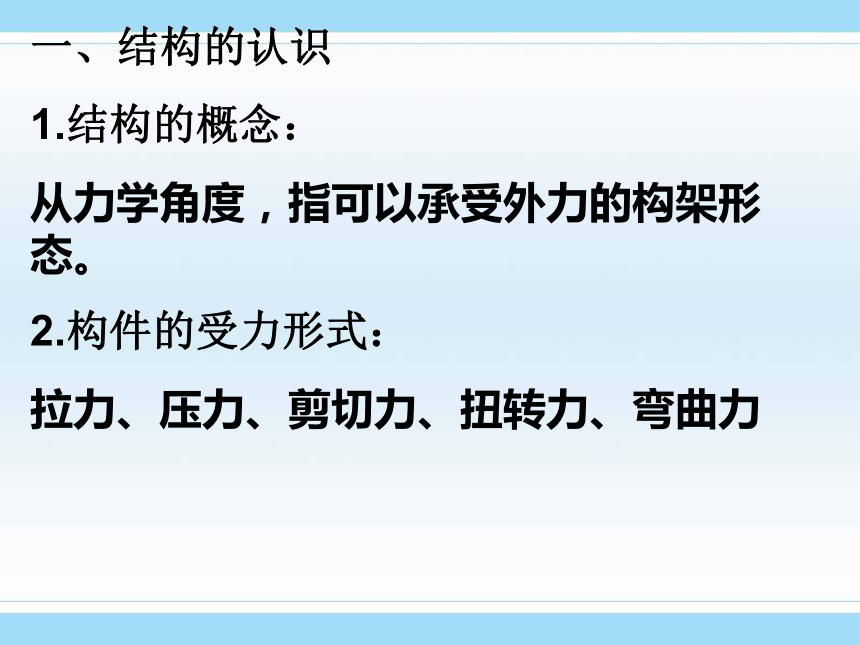

一、結構的認識
1.結構的概念：
從力學角度，指可以承受外力的構架形態。
2.構件的受力形式：
拉力、壓力、剪切力、扭轉力、彎曲力
3.結構的類型：
實體結構、框架結構、殼體結構

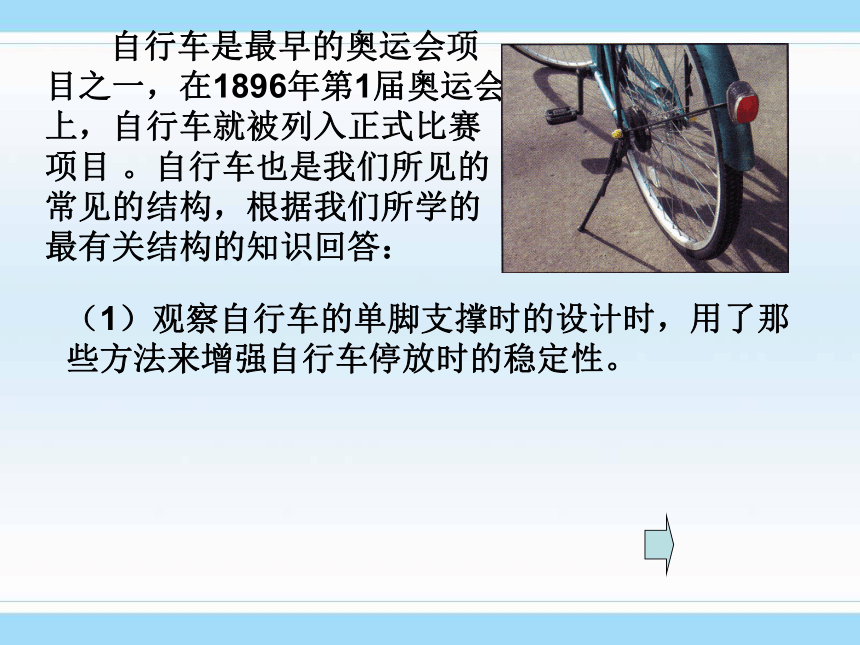

自行車是最早的奧運會項目之一，在1896年第1屆奧運會上，自行車就被列入正式比賽項目 。自行車也是我們所見的常見的結構，根據我們所學的最有關結構的知識回答：
（1）觀察自行車的單腳支撐時的設計時，用了那些方法來增強自行車停放時的穩定性。
二、穩固結構的探析
1.影響結構的穩定性的主要因素：
重心的高低、支撐面的大小和形狀等
（2）觀察如圖如圖自行車車架的設計，用了那些方法強自行車車身的強度？
空心鋼管
二、穩固結構的探析
1.影響結構的穩定性的主要因素：
重心的高低、支撐面的大小和形狀等
2.影響結構的強度的主要因素：
結構的形狀、材料、連接方式等
(3)市面有各種功能的自行車,要實現它們的功能都有很精妙的結構的設計,請思考結構與功能有什么關系
二、穩固結構的探析
1.影響結構的穩定性的主要因素：
重心的高低、支撐面的大小和形狀等
2.影響結構的強度的主要因素：
結構的形狀、材料、連接方式等
3.結構與功能的關系：
結構的改變可能導致功能的改變
請你為班級設計一個報紙架。
(1)思考:班級報紙架的設計需要綜合考慮那些因素
三、結構的設計
穩定性、強度、安全、環境、美學、成本……
請你為班級設計一個報紙架。
(1)思考:班級報紙架的設計需要綜合考慮那些因素
(2)請你用草圖構思一個設計方案(注明所用的材料),并對你設計的方案從結構的穩定性和強度角度進行分析。
經典結構的欣賞
技 術 的 角 度
功能的實現
結構穩固耐用
創意和表現力
材料使用的合理性
工藝精湛程度
20
文 化 的 角 度
文化寓意與傳達
公眾認可的美學原則
時代民族習俗的特征
結構個性特征
經典結構的欣賞
21
三、結構的設計
穩定性、強度、安全、環境、美學、成本……
四、結構的欣賞
技術角度和文化角度
