結構與強度OR結構與功能
作者單位：黃巖中學
作者：王鑫
技術與設計2
技術與設計2
技術與設計2
技術與設計2
技術與設計2

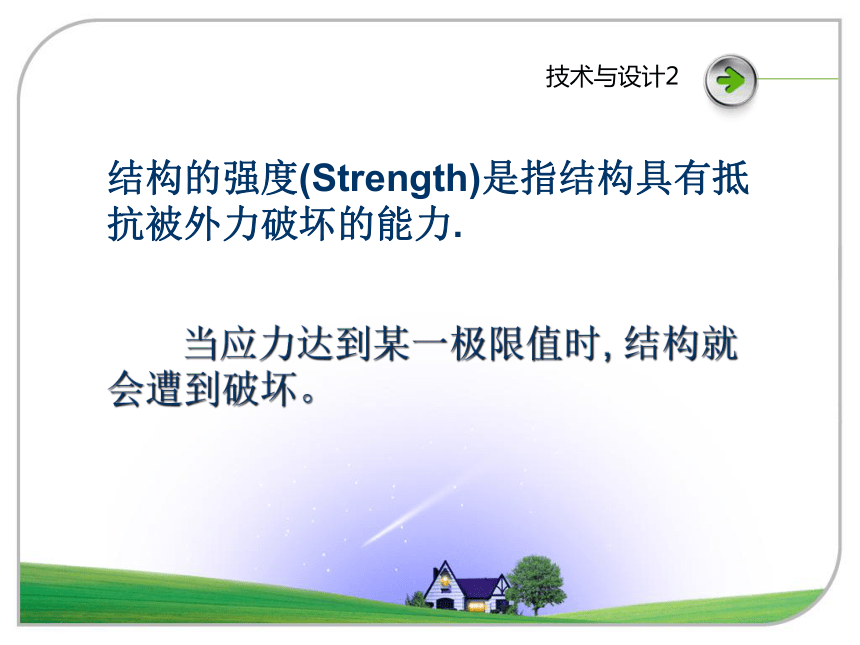

結構的強度(Strength)是指結構具有抵抗被外力破壞的能力.
當應力達到某一極限值時, 結構就會遭到破壞。
技術與設計2

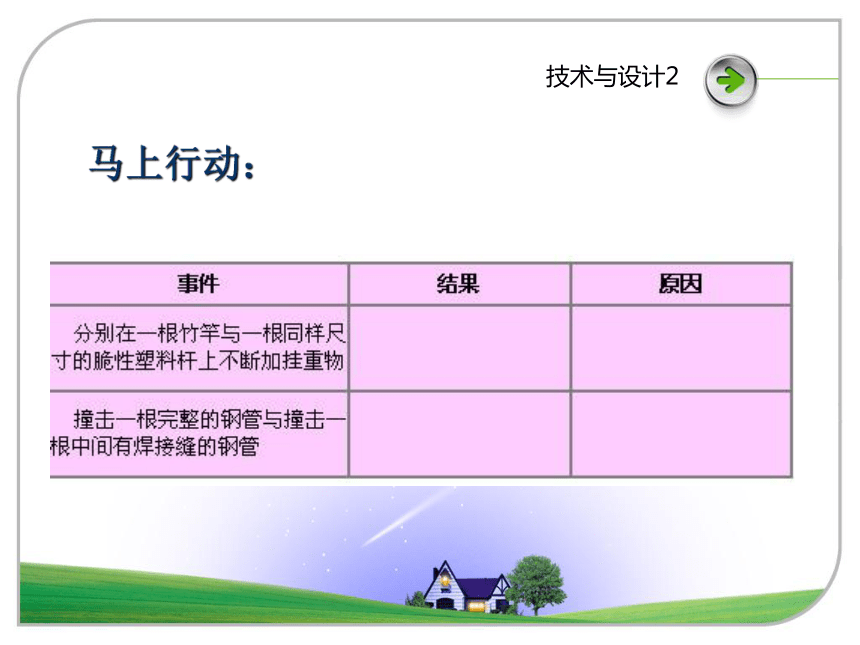

馬上行動：
技術與設計2

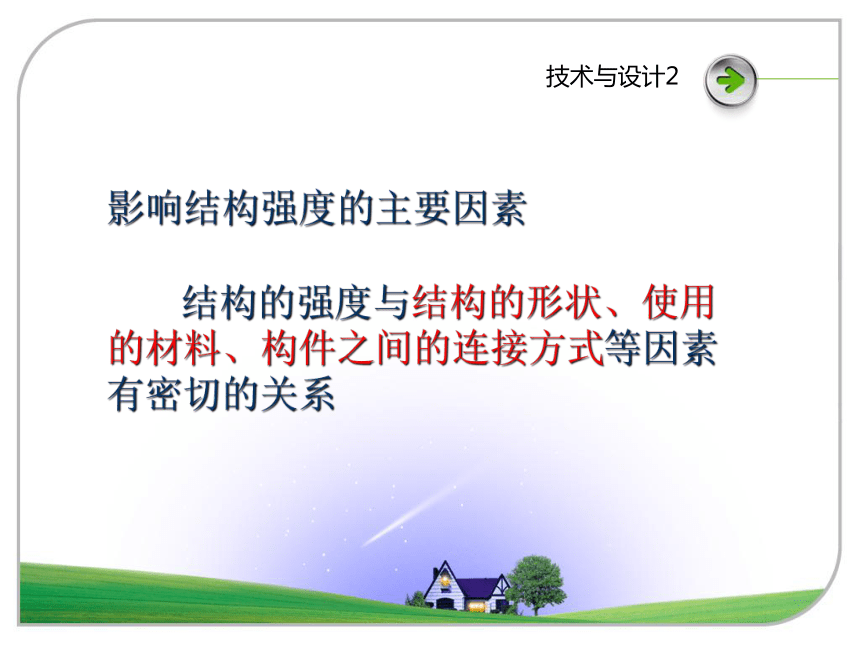

影響結構強度的主要因素
結構的強度與結構的形狀、使用的材料、構件之間的連接方式等因素有密切的關系
技術與設計2

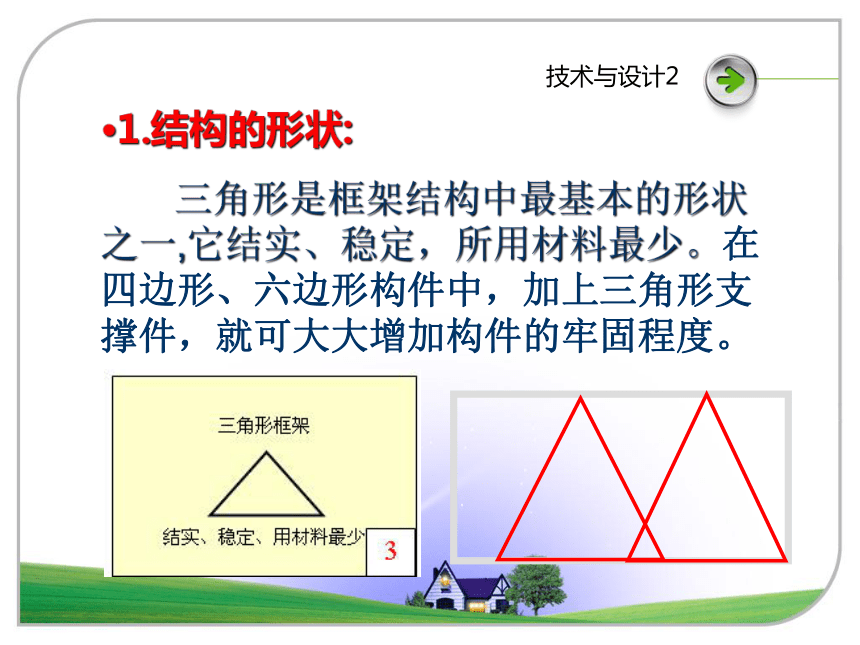

1.結構的形狀:
三角形是框架結構中最基本的形狀之一,它結實、穩定，所用材料最少。在四邊形、六邊形構件中，加上三角形支撐件，就可大大增加構件的牢固程度。
技術與設計2

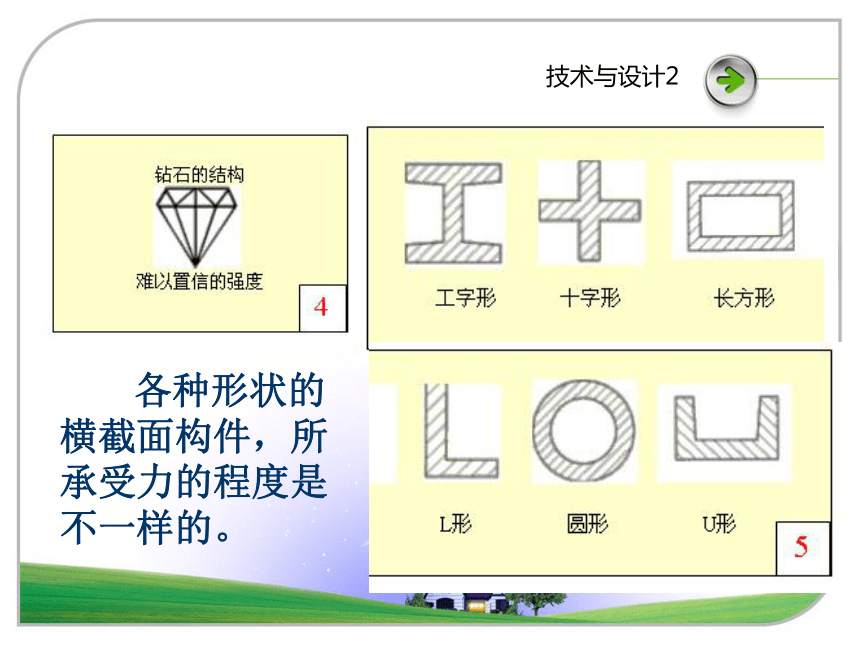

各種形狀的橫截面構件，所承受力的程度是不一樣的。
技術與設計2
閱讀：
恐龍與拱形結構
技術與設計2

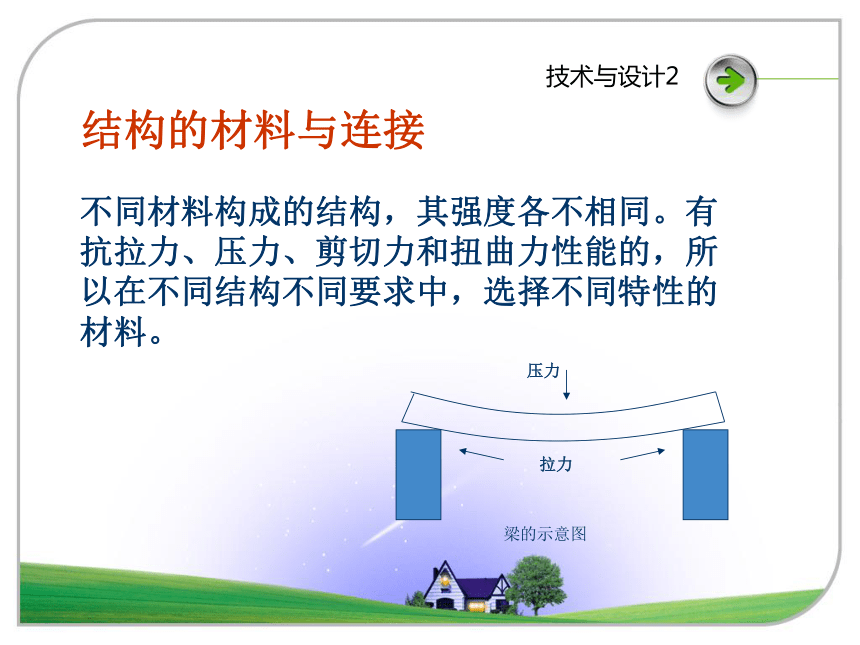

結構的材料與連接
不同材料構成的結構，其強度各不相同。有抗拉力、壓力、剪切力和扭曲力性能的，所以在不同結構不同要求中，選擇不同特性的材料。
梁的示意圖
拉力
壓力
技術與設計2
混泥土擅長壓力，而鋼筋擅長抗拉力
技術與設計2
2005年3月28日,黃伯云以他的成功結束了國家技術發明一等獎連續六年空缺的歷史。
飛機剎車片 (高性能炭/炭復合材料制成 )
技術與設計2
不同的材料有不同的連接方式。連接方式不同，結構的強度也不同，結構構件的連接方式：
1）鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動，具體有松螺栓、松鉚等。
技術與設計2
2）剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接等。
榫接
技術與設計2
技術與設計2
技術與設計2
馬上行動：
1．對一個用4根小木條釘成的相片框,使它更牢固的做法是什么（P20）
2．在自行車各部件之間的連接中
三角架屬于 連接；
剎車連桿之間屬于 連接；
輻條與鋼圈之間屬于 連接。
技術與設計2
3.比較左圖中同一結構的幾種連接方式,請預言哪種連接方式的強度更好。
結構與功能
結構與功能
結構不僅是事物存在的一種形式，而且對事物的功能和作用產生著直接影響。結構的變化可能導致功能的變化。
技術與設計2
技術與設計2
技術與設計2
技術與設計2
技術與設計2
技術與設計2
技術與設計2
技術與設計2
技術與設計2
作者單位：黃巖中學
作者：王鑫
