正投影與三視圖
第二節常見的技術圖樣
一、正投影

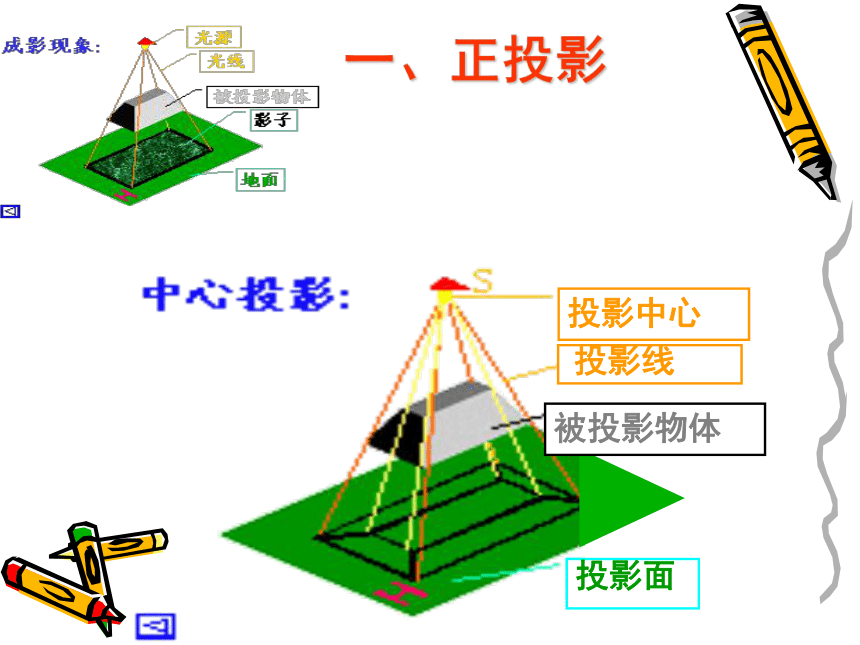

投影中心
投影線
投影面
被投影物體
種類

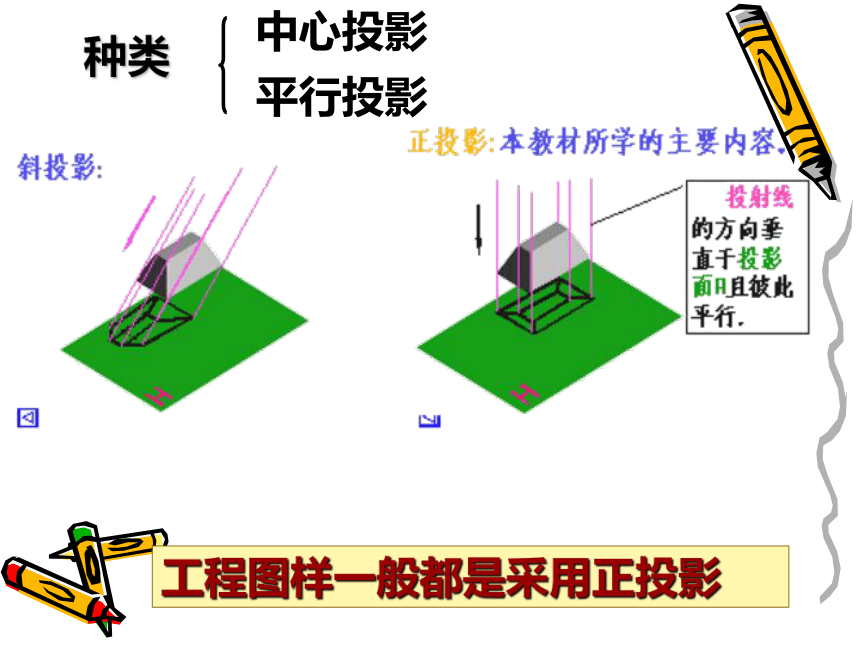

工程圖樣一般都是采用正投影
中心投影
平行投影
二、 正投影的基本特征
真實性
積聚性
收縮性
物體上的平面(或直線)，
與投影面平行時，它的投
影反映實形(或實長)。

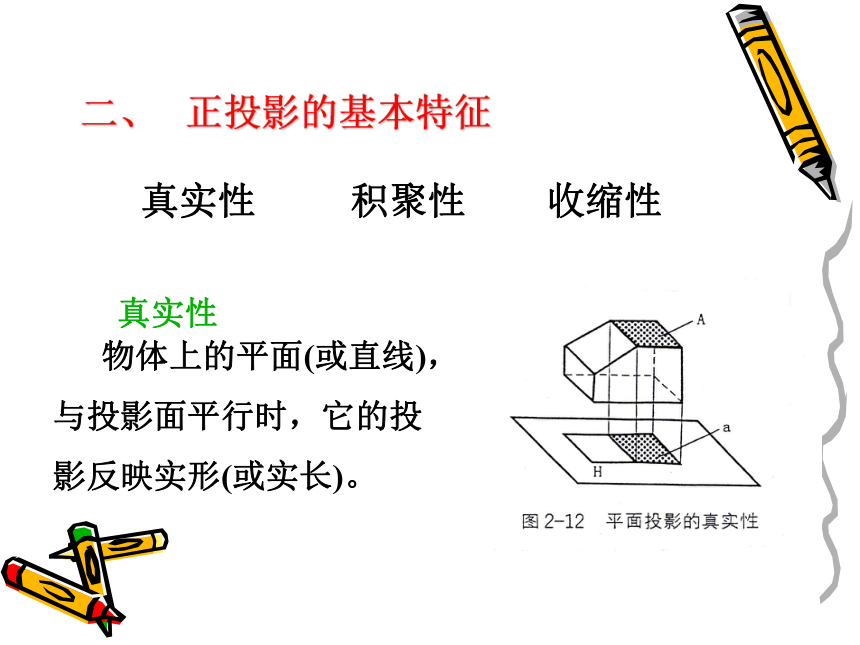

真實性
物體上的平面(或直線)，
與投影面垂直時，它的投
影積聚為一直線(或一點)。
積聚性
物體上的平面(或直線)，
與投影面傾斜時，它的投
影縮小(或縮短)。
收縮性
三、三視圖
1．工程上為什么要用三視圖？

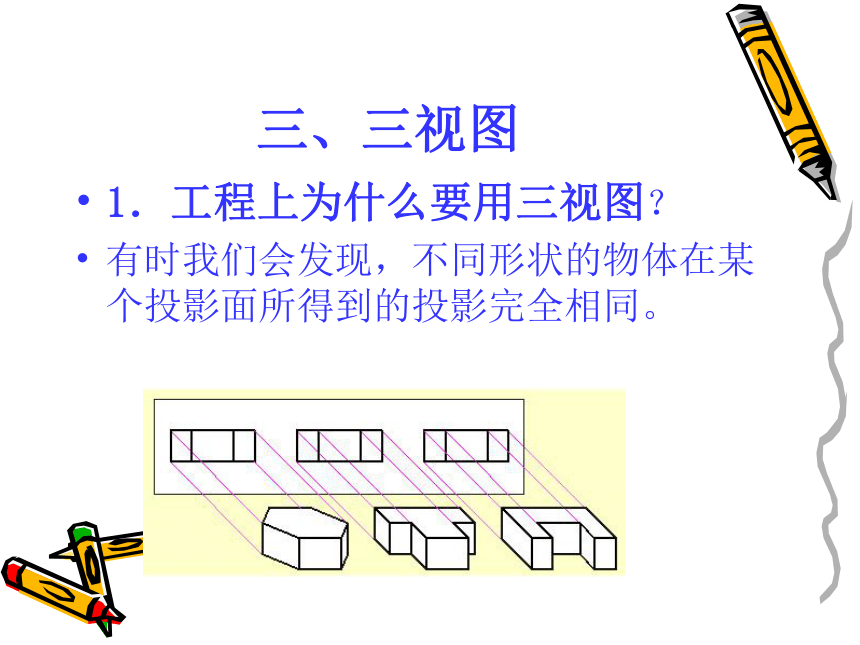

有時我們會發現，不同形狀的物體在某個投影面所得到的投影完全相同。
要確定物體的空間形狀，常常需要三個投影。而且，當我們用視線代替投影線，并把所看到的投影圖形叫做視圖時，這樣，就產生了“三視圖”。
三、三視圖
a.正面投影面用“V”標記；
b.側面投影面用“W”標記；
c.水平投影面用“H”標記；
三投影面之間兩兩的交線
稱為投影軸，分別用OX、OY、OZ表示；
三根軸的交點Ｏ
稱為原點。
1、三視圖的三投影面體系
2、三視圖的形成
現將物體放在三面投影體系中，并盡可能使物體的各主要表面平行或垂直與其中的一個投影面，保持物體不動，將物體分別向三個投影面作正投影，就得到物體的三視圖。
3、三視圖的名稱
C、從上向下看，即得在H面上的投影，稱為俯視圖。
A、從前向后看，即得V面上的投影，稱為主視圖；
B、從左向右看，即得在W面上的投影，稱為側視圖或左視圖；
4、物體的三視圖在圖紙上的位置
左視圖
俯視圖
主視圖
主視圖和俯視圖都反映了物體的長度，
而且長對正；
主視圖和左視圖都反映了物體的高度，
而且高平齊；
俯視圖和左視圖都反映了物體的寬度，
而且寬相等。
寬相等
5、三視圖的投影規律
長對正
高平齊
主視圖
左視圖
俯視圖
四、三視圖的繪制
筆：粗實線 矩形筆； 其余 園錐形筆
線：粗實線 可見的輪廓線
細實線 尺寸標注線
點劃線 中心線、對稱線、軸線
虛 線 不可見的輪廓線
可視輪廓線用實線，不可視輪廓線用虛線。
同一平面內的形體分割線不是輪廓線。
畫法說明
1、同一張圖樣中，同類圖線的寬度應基本一致。
2、虛線、點劃線相交時，應使兩小段相交。
3、兩直線相交處要避免間隙或線段出界。
4、兩線相切的切點處，應畫成一條線粗。
選擇主視圖
畫圖步驟
a、確定畫圖比例和圖紙幅面
根據所畫物體的大小和復雜程度選用
c、在圖紙上畫出各視圖的中心線、對稱線、軸線及其他基準線。
b、布置視圖位置
主視圖確定之后，其他兩個視圖也就相應地確定了。
是主要視圖。選擇表現形態結構最多的面，同時兼顧其他兩個視圖 虛線盡量少
注意：考慮到尺寸布置的需要，可適當加大各視圖之間的距離，
d、 畫底稿
用稍硬的鉛筆（2H鉛筆）。
畫圖順序：為由大到小、由外形到內形及3 個
視圖配合作圖，使每個部分符合“長對正、高平
齊、 寬相等”的投影規律。
e、檢查和描深
底稿完成后，按原畫圖順序仔細檢查，糾正
錯誤和補充遺漏，用 HB 或 B 鉛筆按標準線描出
各線條。
畫圖時應注意的問題
1、先畫主體部分，后畫次要部分。
2、幾個視圖要配合著畫。
不要先畫完一個視圖，再畫另一個視圖。
3、各部分之間畫出分界線
4、描深時先畫圓或圓弧，后畫直線，不可 見
部分用虛線畫出，對稱線、軸線和圓的中心
線均用點劃線畫出。
30
18
30
20
技術圖樣的繪制應當為表達設計意圖服務，并力求體現技術特征。
