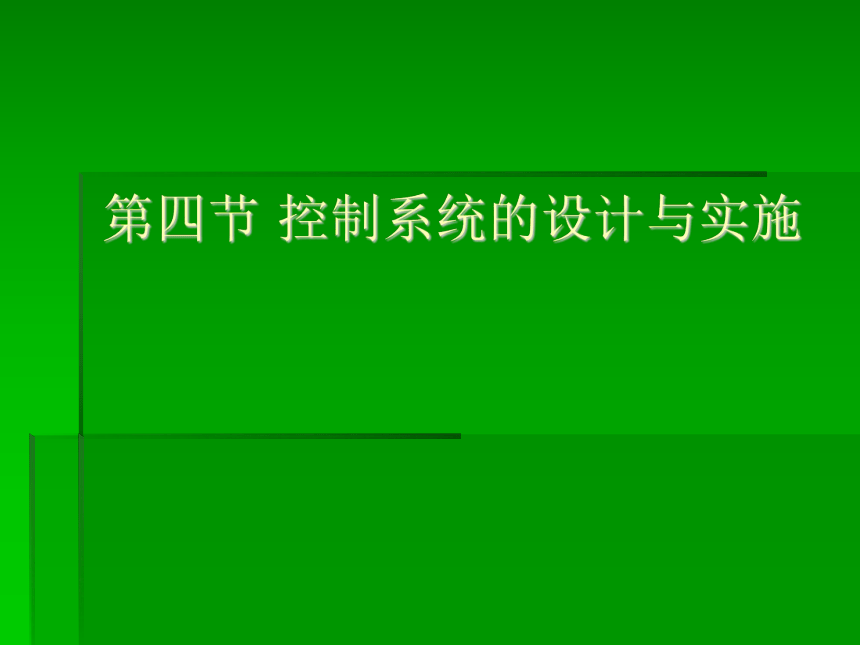

第四節 控制系統的設計與實施

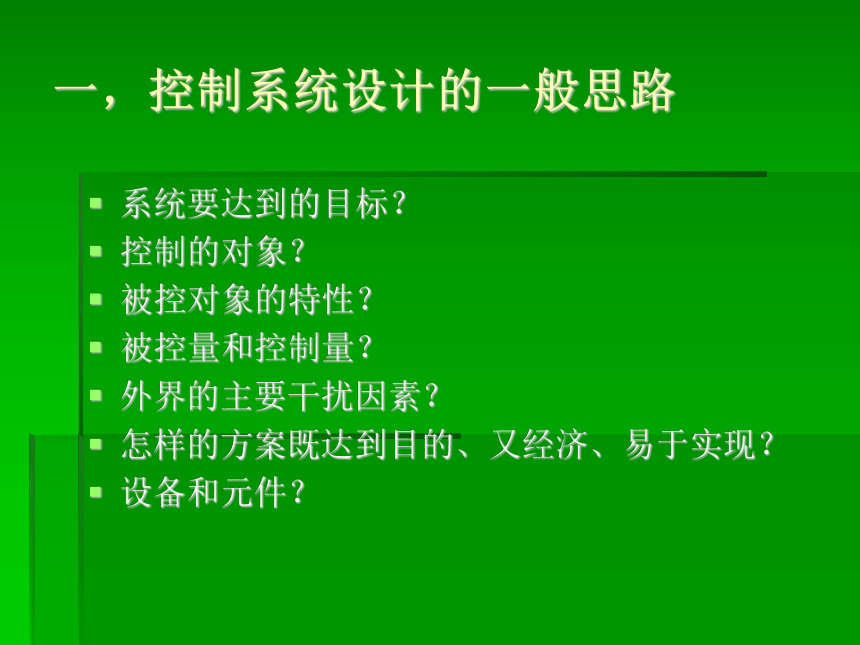

一，控制系統設計的一般思路
系統要達到的目標？
控制的對象？
被控對象的特性？
被控量和控制量？
外界的主要干擾因素？
怎樣的方案既達到目的、又經濟、易于實現？
設備和元件？
1，開環控制系統的設計

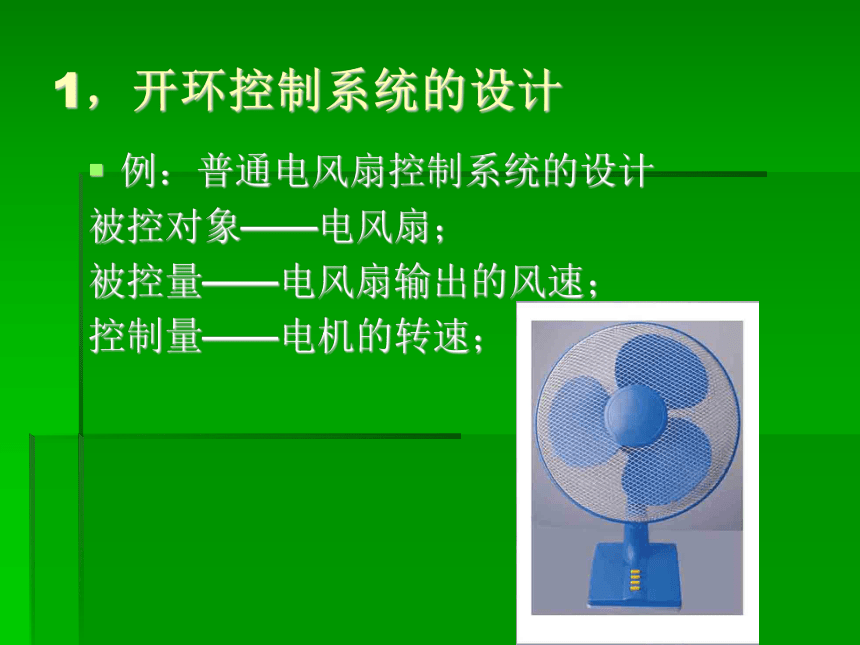

例：普通電風扇控制系統的設計
被控對象——電風扇；
被控量——電風扇輸出的風速；
控制量——電機的轉速；

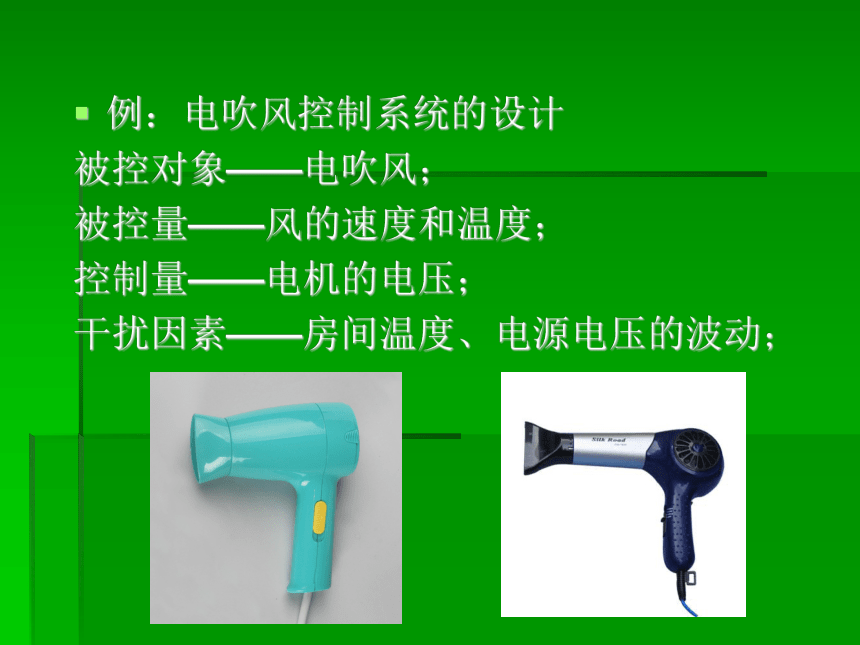

例：電吹風控制系統的設計
被控對象——電吹風；
被控量——風的速度和溫度；
控制量——電機的電壓；
干擾因素——房間溫度、電源電壓的波動；

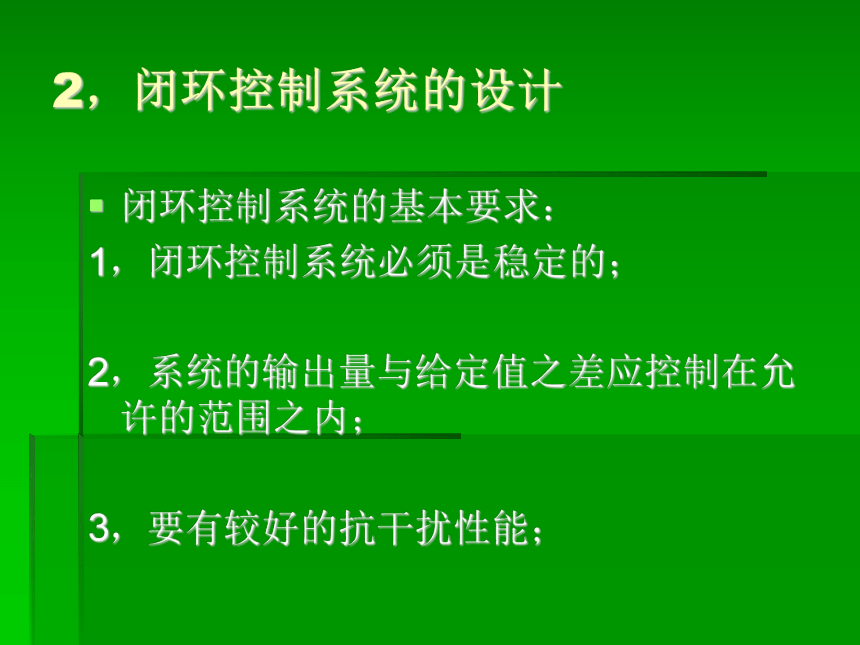

2，閉環控制系統的設計
閉環控制系統的基本要求：
1，閉環控制系統必須是穩定的；
2，系統的輸出量與給定值之差應控制在允許的范圍之內；
3，要有較好的抗干擾性能；
例：抽水馬桶水箱的自動控制系統的設計
二，控制系統的設計實施案例
升旗簡易控制裝置的設計
請你來設計：
晾衣控制裝置
請你來設計：
畫出“自行車——發電——電視機”這一過程的方框圖
分析其中的技術和原理
支點浮球
進水閥
浮球八旋鈕進水閥
人旋鈕
出水閥
J出水閥
進水口
進水口
出水口
出水口
厘四
回畫
