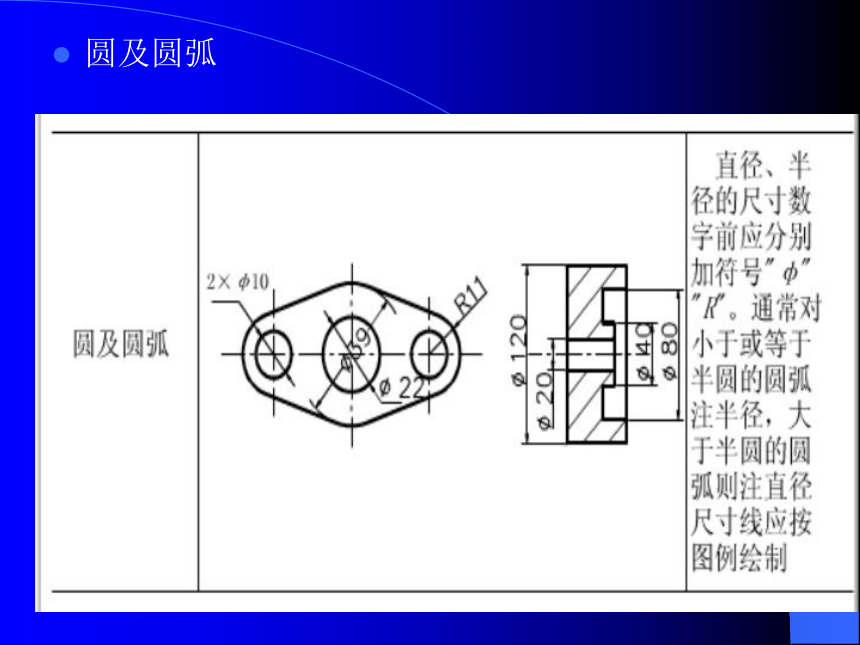

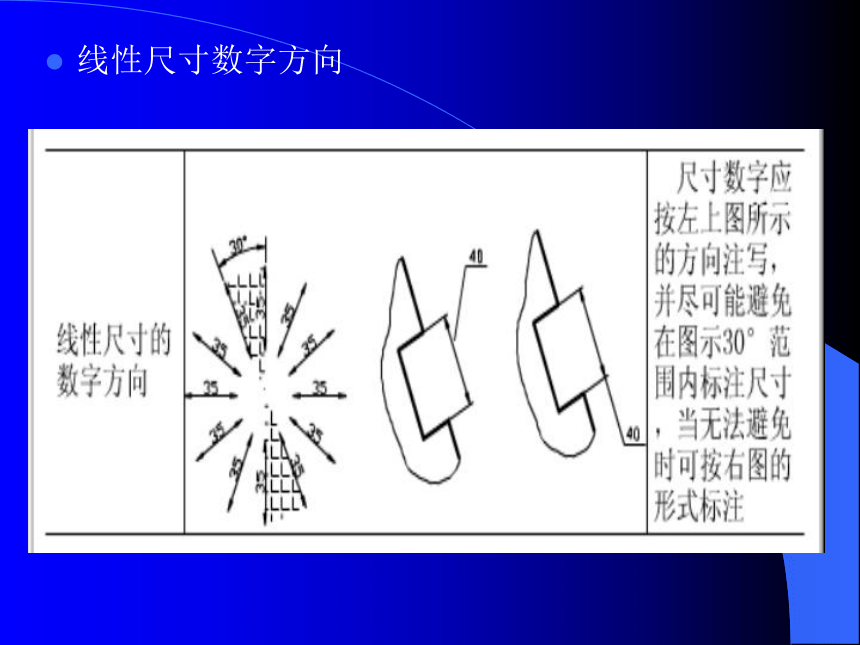

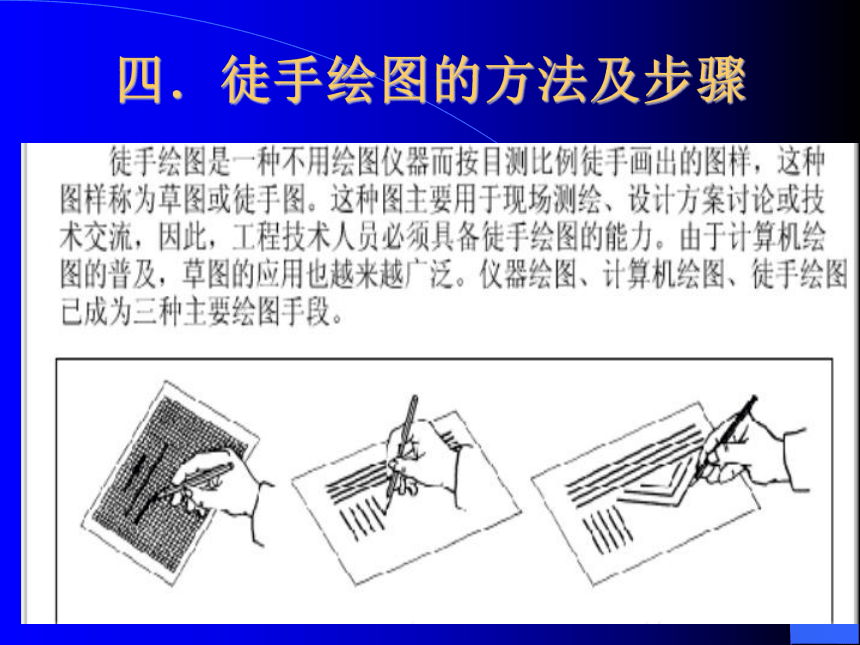

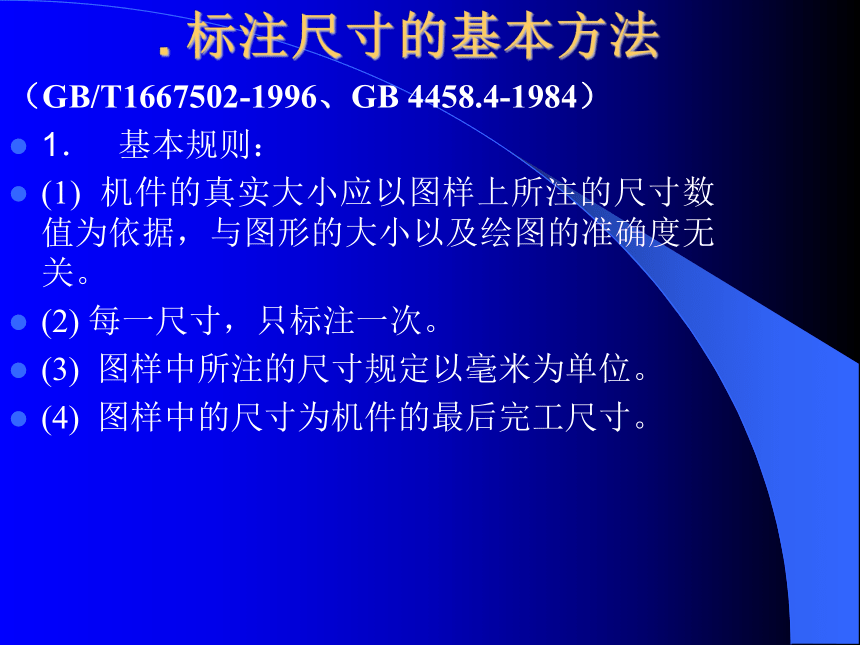

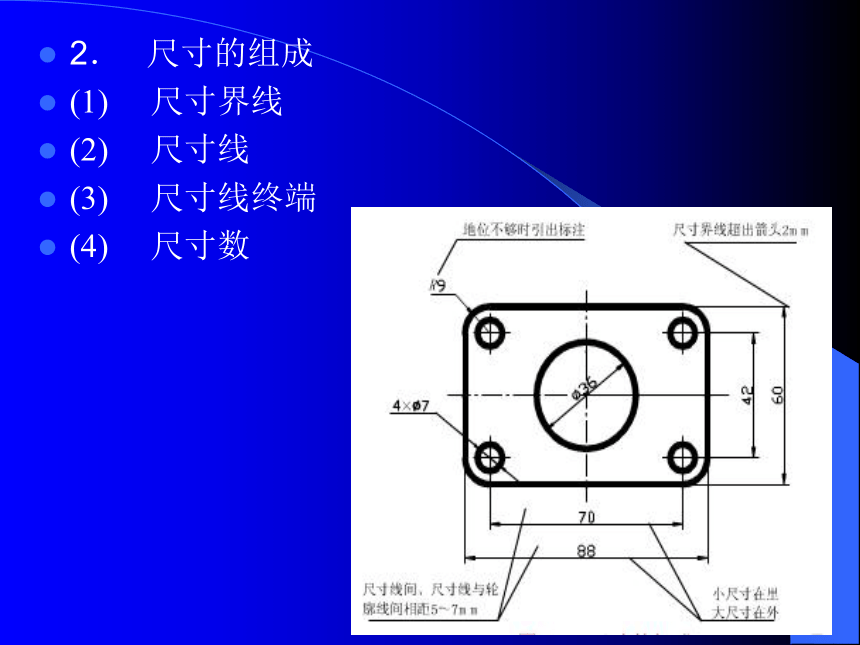

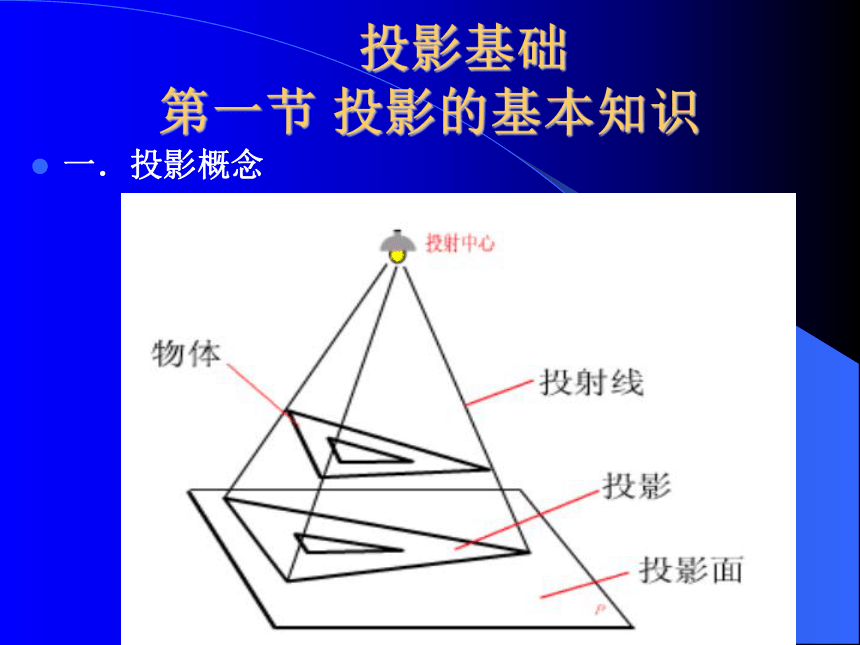

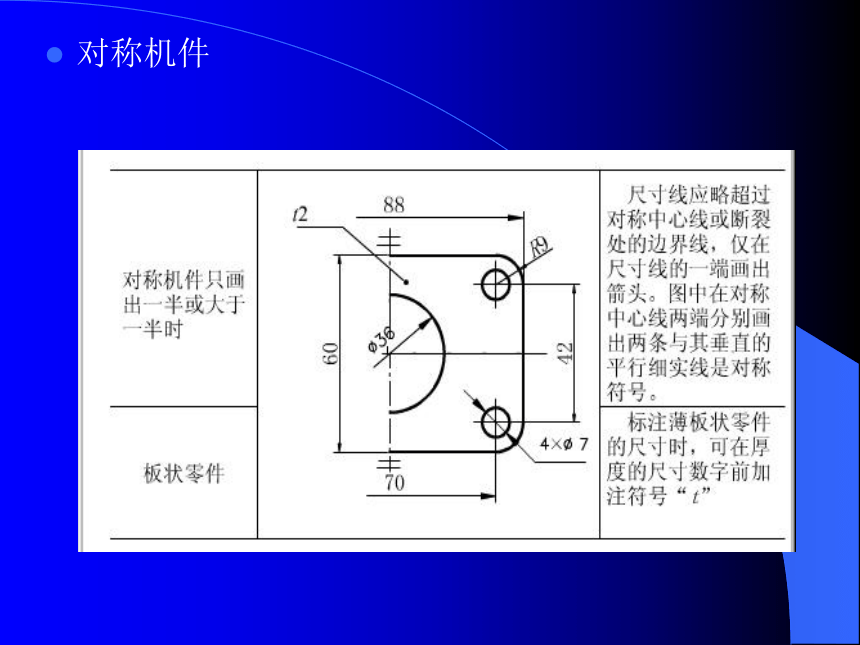

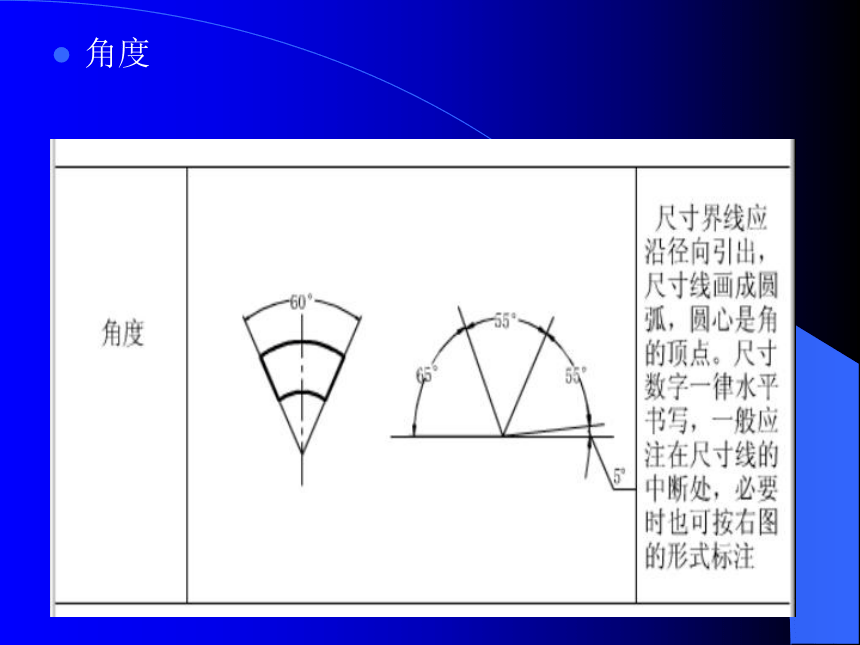

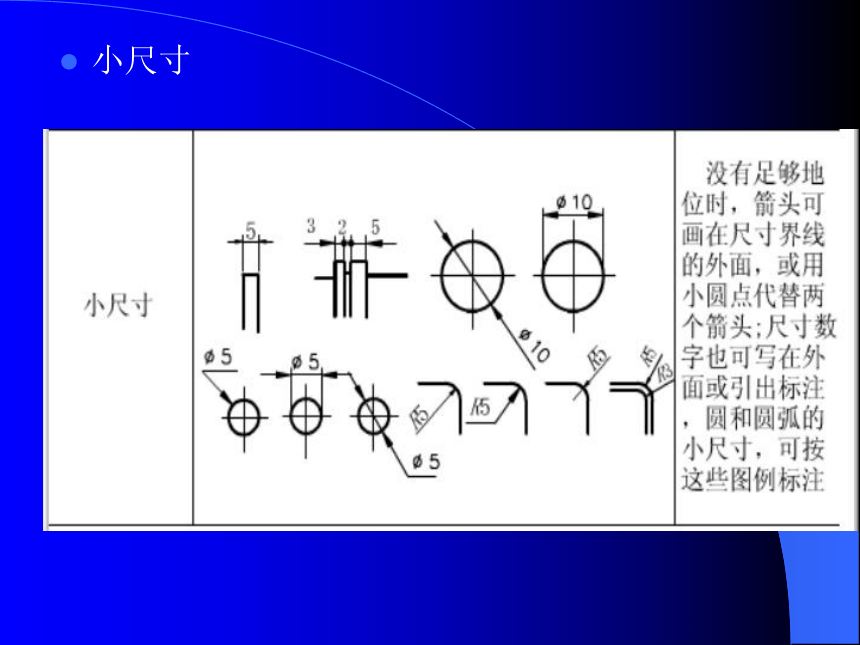

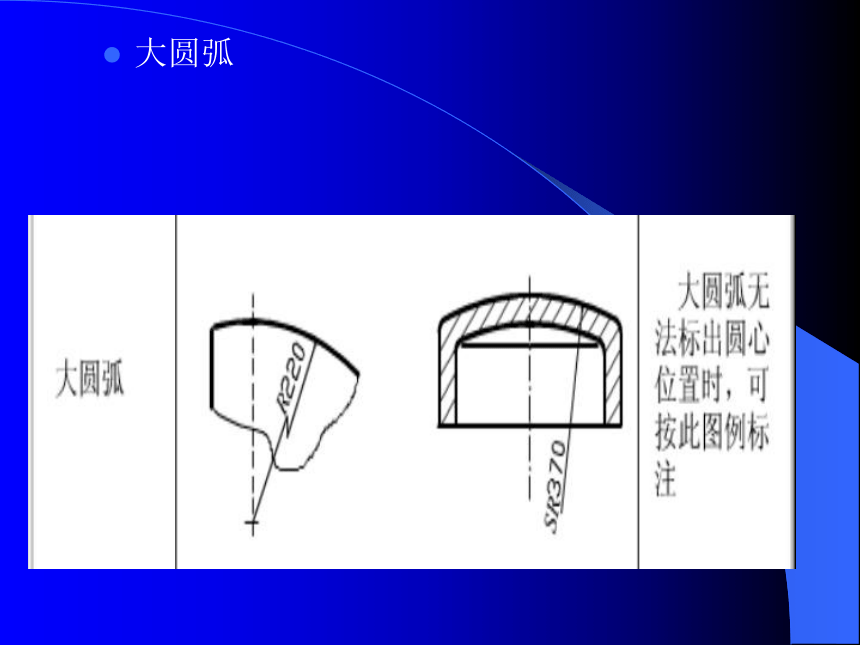

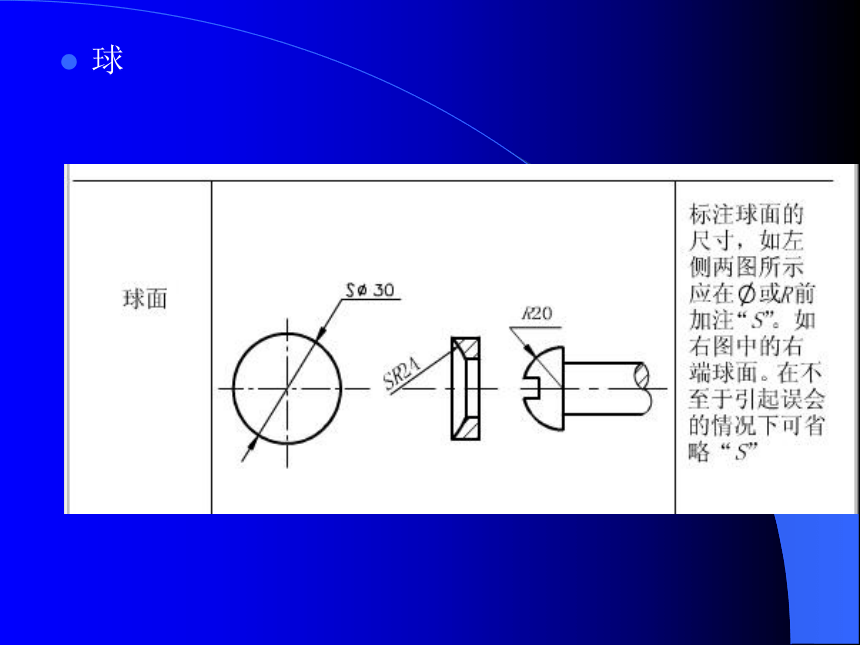

資源簡介 (共49張PPT)技術圖樣積件大全平陽一中章青道. 標注尺寸的基本方法(GB/T1667502-1996、GB 4458.4-1984)1. 基本規則:(1) 機件的真實大小應以圖樣上所注的尺寸數值為依據,與圖形的大小以及繪圖的準確度無關。(2) 每一尺寸,只標注一次。(3) 圖樣中所注的尺寸規定以毫米為單位。(4) 圖樣中的尺寸為機件的最后完工尺寸。2. 尺寸的組成(1) 尺寸界線(2) 尺寸線(3) 尺寸線終端(4) 尺寸數線性尺寸數字方向角度圓及圓弧大圓弧小尺寸球對稱機件四.徒手繪圖的方法及步驟 投影基礎第一節 投影的基本知識一.投影概念二.投影法種類1. 中心投影法投射線都從投影中心出發,在投影面上作出物體圖形的方法叫做中心投影法。2. 平行投影法若將投射中心移至無窮遠處,則所有的投射線就相互平行。用相互平行的投射線,在投影面上作出物體圖形的方法叫做平行投影法。在平行投影法中,根據投影面是否垂直于投影面,又分為兩種:(1) 斜投影 投射線傾斜于投影面(2)正投影 投射線平行于投影面第四章 基本幾何體的投影第一節 平面立體的投影一. 棱柱體 1.棱柱的投影 2.棱柱表面上的點二.棱錐體1. 棱錐的投影 2. 棱錐表面上的點第一節 回轉體的投影一.圓柱體的投影 1. 圓柱體的投影 2. 圓柱體表面上的點二.圓錐體的投影1. 圓錐體的投影 2. 圓錐體表面上的點 (1) 素線法第六章 組合體的視圖第一節 概述 一.三視圖的投影規律:1. 方位關系三視圖和三面投影本質上是相同的。有關點、線、面和立體的投影特性,完全適用于組合體的三視圖。主視圖反映物體的長和高,左右和上下;俯視圖反映物體的長和寬,左右和前后;左視圖反映物體的高和寬,上下和前后。2. 三視圖的投影規律主、俯視圖長相等;主、左視圖高平齊;俯、左視圖寬相等。二.組合體的組合形式1.疊加三. 幾何形體間表面連接關系1. 平齊2. 切割3. 相切4. 相交四.組合體的形體分析法選擇主視圖第二節 組合體視圖的畫法一. 疊加式組合體的畫法1.形體分析 2.視圖選擇 3.畫圖步驟二. 切割式組合體的畫法第三節 組合體的尺寸注法一. 基本體的尺寸注法三. 組合體的尺寸標注第三節 看組合體視圖一. 看圖的基本要領1.幾個視圖要用投影關系聯系起來看幾個視圖要用投影關系聯系起來看2. 應弄清視圖中線框和圖線的含義視圖中每一個封閉線框的含義可能是:(1) 平面(2) 曲面(3) 平面與曲面相切連接視圖中每一圖線的含義可能是:(1) 垂直面的投影;(2) 兩表面的交線;可能是平面與平面的交線,也可能是平面與曲面的交線。(3) 曲面轉向輪廓線。3. 應善于抓住視圖中形狀與位置特征進行分析。二. 看圖的基本方法1. 形體分析法(1) 看視圖,分析形體(2) 找投影關系,想象形狀(3) 對投影,分清位置、連接關系(4) 綜合起來分析,想象整體形狀2. 線面分析法(1) 分析整體形狀(2) 分析細部形狀(3) 進一步分析線面著關系,弄清切割平面的形狀和位置(4) 綜合起來分析,想象整體形狀。三. 看圖舉例形體分析法看圖線面分析法看圖第七章 機件的常用表達方法第一節 視圖1. 在原來的三個視圖上再加上右視圖、仰視圖、后視圖,這六個視圖叫做基本視圖。2. 這六個視圖仍然要符合投影規律:長對正,高平齊,寬相等。除后視圖外,各視圖的里邊,均表示機件的后面,而各視圖的外面均表示機件的前面。第二節 剖視一.剖視的基本概念假想用剖切平面將機件剖開,將處在觀察者與剖切平面之間的部分移去,而將其余部分向投影面投影所得的圖形,稱為剖視圖。1. 剖視圖2. 剖視圖的畫法3. 畫剖視圖應注意的問題畫剖視圖應注意的問題(1) 剖切面是假想的,因此當機件的某一個視圖畫成剖視圖后,其它視圖仍應完整地畫出。(2) 剖切面后方的可見輪廓線應全部畫出。在剖視圖中,一般應省略虛線。只有當不足以表達清楚機件的形狀時,為了節省一個視圖,才在剖視圖上畫出虛線。二.剖視圖的種類1. 全剖視圖 用剖切平面完全地剖開機件所得的剖視圖,稱為全剖視圖。2. 半剖視圖當機件具有對稱平面時,向垂直于對稱平面的投影面上投影所得到的圖形,可以對稱中心線為界,一半畫成剖視圖,另一半畫成視圖,這樣畫出的圖形稱為半剖視圖。畫半剖視圖時要注意:(1) 半個視圖和半個剖視圖的分界線是細點劃線,不是粗實線。因為圖形對稱,機件的內部結構形狀已在半個剖視圖中表達清楚,故在半個視圖中應省略虛線。3. 局部剖視圖用剖切面局部地剖開機件所得到的剖視圖稱為局部剖視圖。局部剖視圖要用波浪線與視圖分界,波浪線可以看作是機件斷裂面的投影,因此波浪線不能超出視圖的輪廓線,不能穿過中空處,不允許與其它圖線重合。 展開更多...... 收起↑ 資源預覽 縮略圖、資源來源于二一教育資源庫
