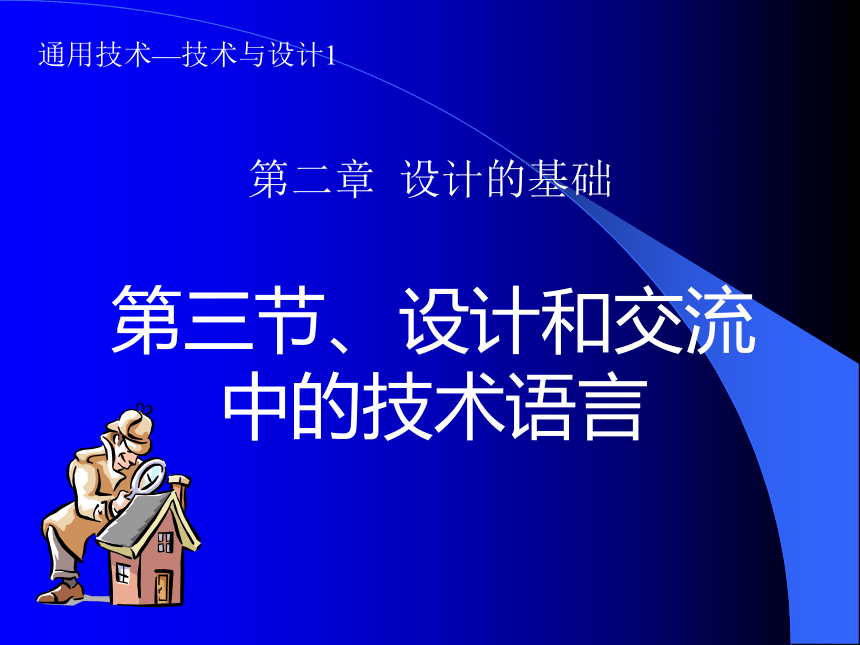

通用技術—技術與設計1
第二章 設計的基礎
第三節、設計和交流中的技術語言
設計的技術語言包括口頭語言、文本語言、技術符號、技術圖紙、圖樣、模型、網頁和計算機3D演示等。

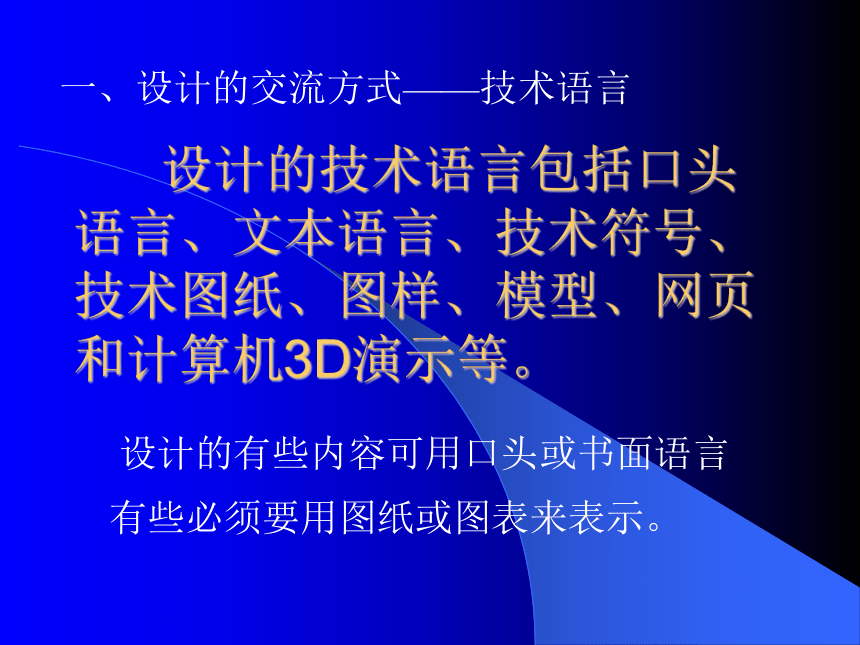

一、設計的交流方式——技術語言
設計的有些內容可用口頭或書面語言
有些必須要用圖紙或圖表來表示。

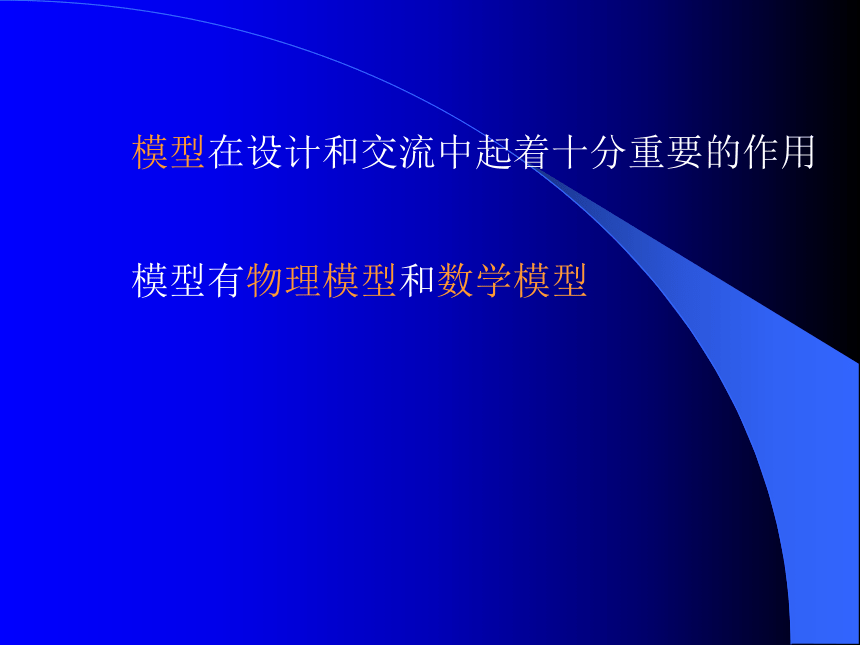

模型在設計和交流中起著十分重要的作用
模型有物理模型和數學模型

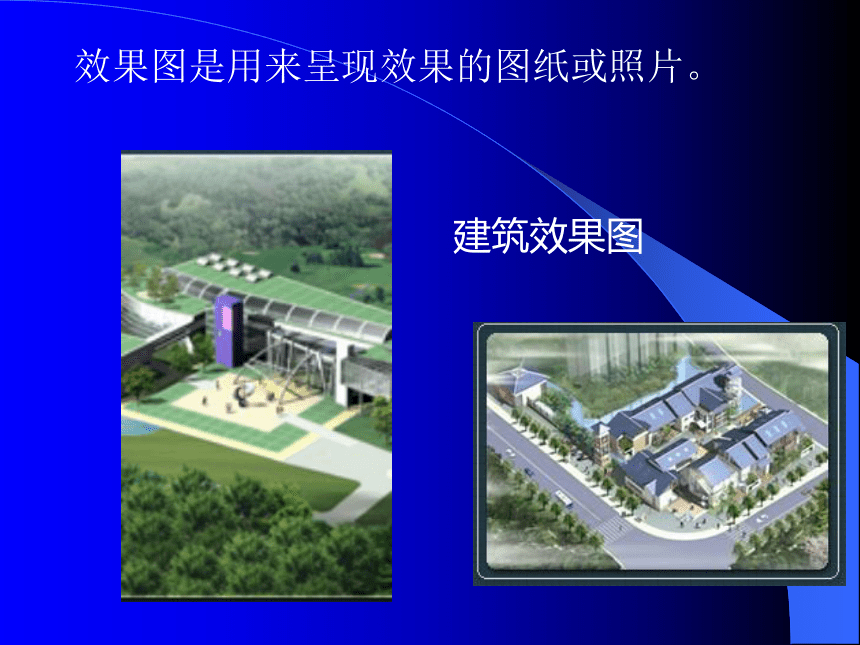

建筑效果圖
效果圖是用來呈現效果的圖紙或照片。

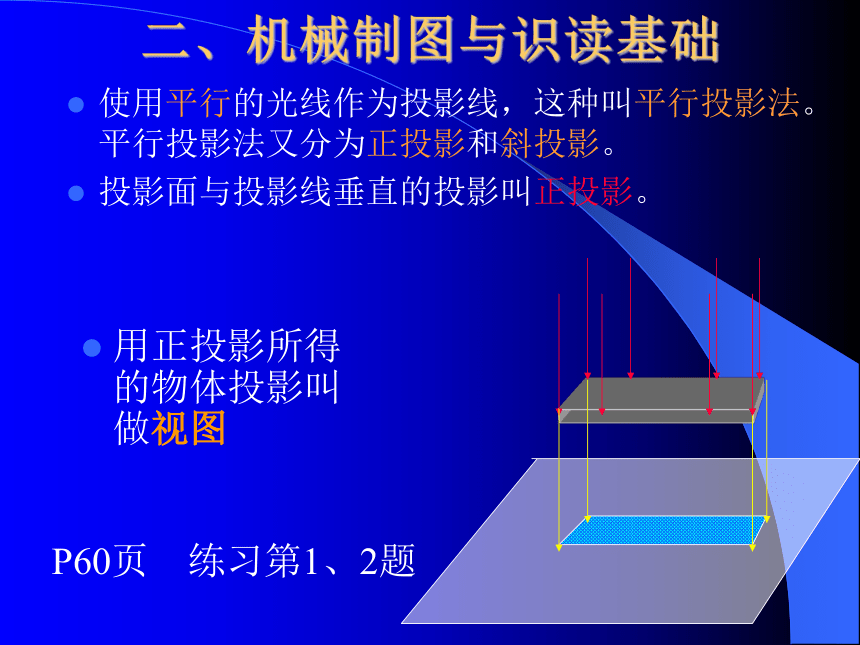

二、機械制圖與識讀基礎
用正投影所得的物體投影叫做視圖
使用平行的光線作為投影線，這種叫平行投影法。平行投影法又分為正投影和斜投影。
投影面與投影線垂直的投影叫正投影。
P60頁 練習第1、2題
正投影的基本特性

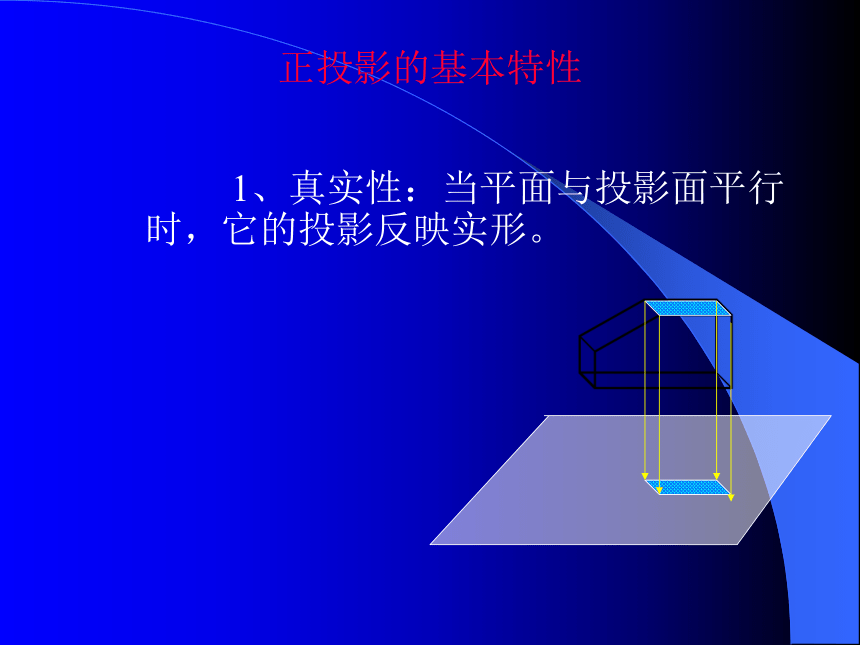

1、真實性：當平面與投影面平行時，它的投影反映實形。
正投影的基本特性

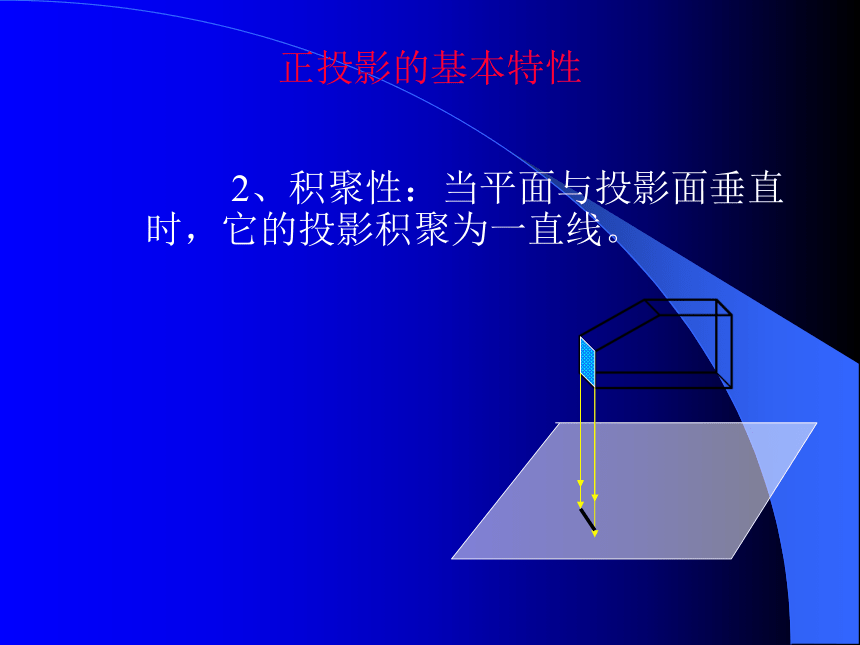

2、積聚性：當平面與投影面垂直時，它的投影積聚為一直線。
正投影的基本特性
3、收縮性：當平面與投影面傾斜時，它的投影縮小。
（三）二視圖
在正面的基礎上，再增加一個與正面V相垂直且水平放置的投影面叫做水平面H，在正面得到的視圖叫主視圖。
正面V
水平面H
主視圖
（三）二視圖
向水平面作正投影，在水平面得到一個新的視圖，叫俯視圖。
正面V
水平面H
主視圖
俯視圖
（三）二視圖
生產上使用的圖，是把幾個視圖攤平畫在同一張圖紙上，得到二視圖。
正面V
水平面H
主視圖
水平面H
正面V
俯視圖
主視圖
俯視圖
注意主視圖與俯視圖之間的關系。
長對正
觀察圖2－15中三個物體，其正面（主視圖）上的投影是否都一樣？想一想其俯視圖是否一樣？如何體現其不同？
（四）三視圖
設置一個與正面、水平面垂直的新投影面，叫側面，從左向右正投影，得到一個左視圖。
側面W
左視圖
正面V
水平面H
主視圖
俯視圖
主視圖
水平面H
正面V
俯視圖
側面W
左視圖
將三個互相垂直的投影面的視圖放在同一張圖紙上，得到三視圖。
（四）三視圖
長對正
高平齊
寬相等
A
B
C
D
E
去掉多余的輔助線及平面，得到標準三視圖。
（四）三視圖
長
V 主視圖
W 左視圖
H 俯視圖
寬
長
高
高
寬
長對正
高平齊
寬相等
展示三視圖的畫法及三個視圖之間的關系
課堂作業：
1、操作：
用紙、直尺、鉛筆，選擇單個或組合的物體，畫出其三視圖。
2、P63頁，第8題（必做題）
