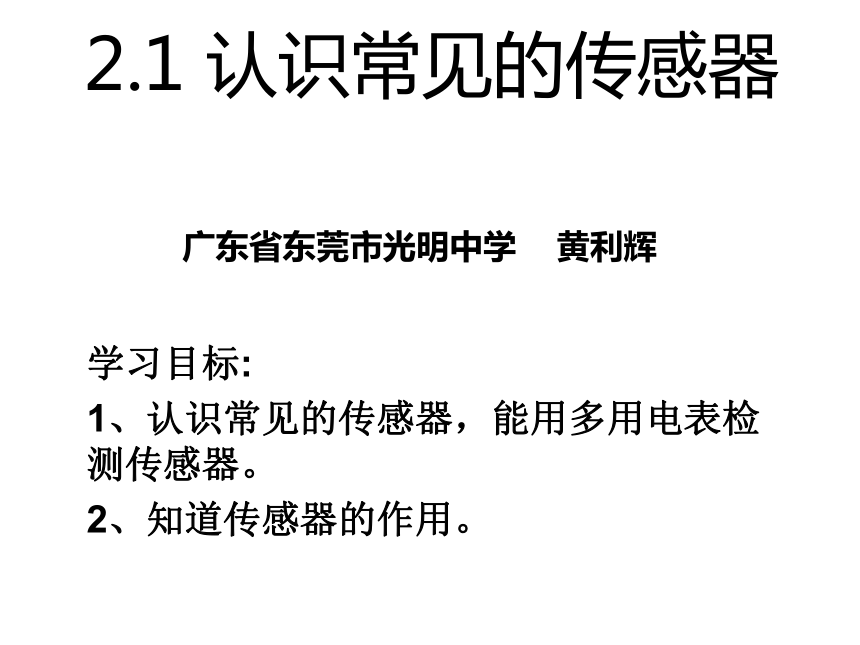

2.1 認識常見的傳感器
學習目標:
1、認識常見的傳感器，能用多用電表檢測傳感器。
2、知道傳感器的作用。
廣東省東莞市光明中學 黃利輝
地面控制中心的醫生怎樣才能時刻知道宇航員的身體狀況的？
一、人與傳感器
1、傳感器：
——將非電量轉換為與之有確定對應關系的電量輸出的一種裝置。
——傳感器是電子控制系統獲取外部信息的惟一途徑。
2、人的感覺器官與對應的傳感器：
眼———
耳———
鼻———
舌———
皮膚——
光敏傳感器
聲敏傳感器
氣敏傳感器
味覺傳感器
壓敏、熱敏、濕敏傳感器

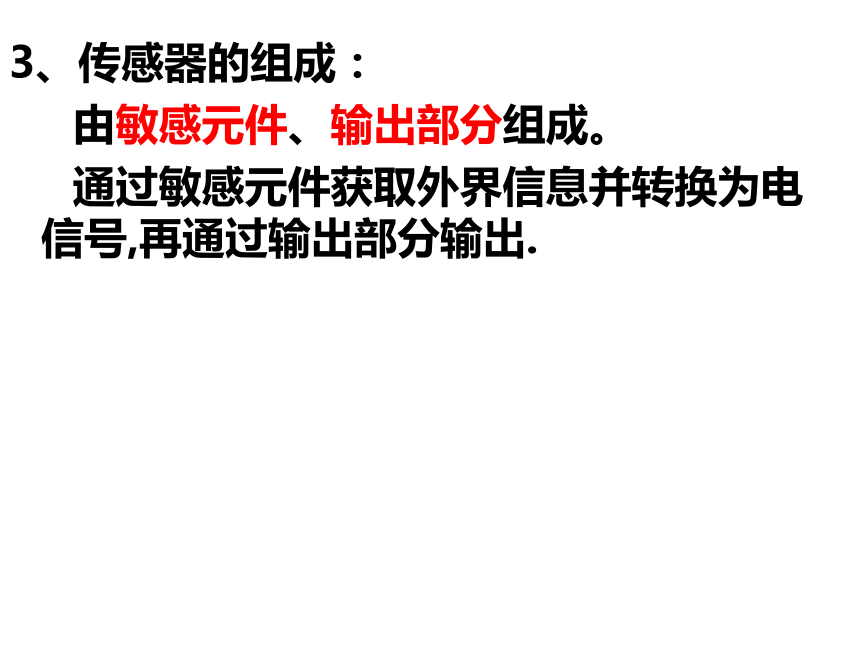

3、傳感器的組成：
由敏感元件、輸出部分組成。
通過敏感元件獲取外界信息并轉換為電信號,再通過輸出部分輸出.

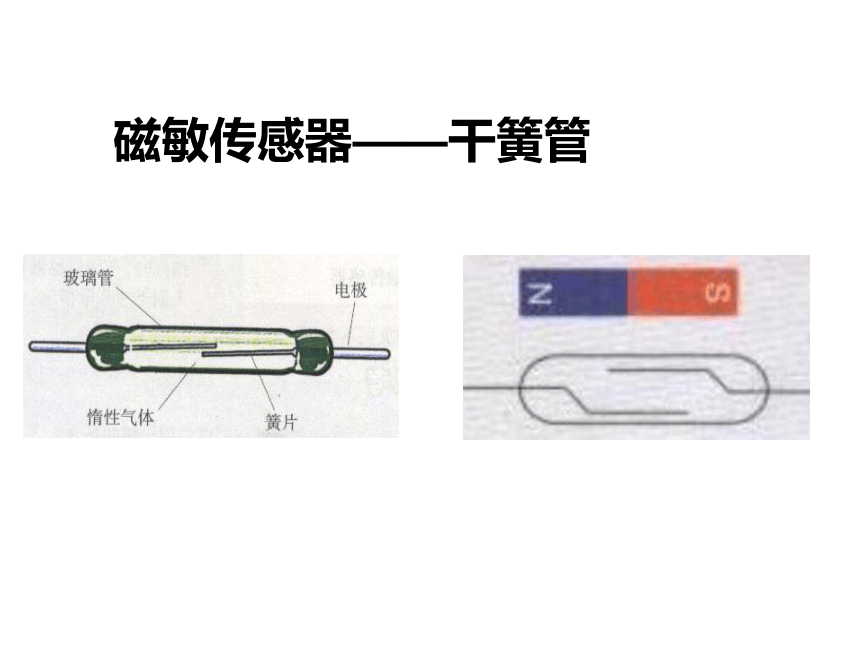

磁敏傳感器——干簧管

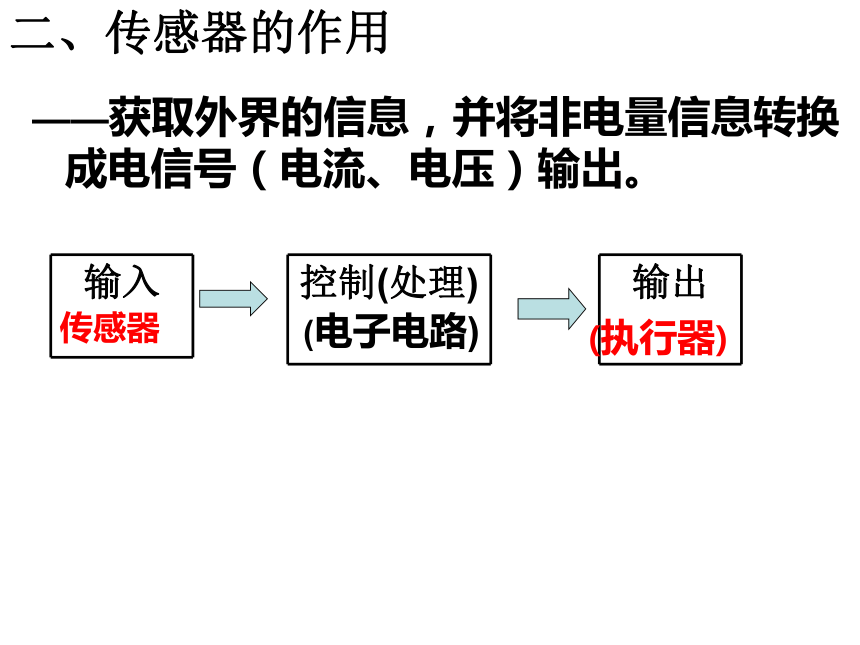

二、傳感器的作用
——獲取外界的信息，并將非電量信息轉換成電信號（電流、電壓）輸出。
輸入
輸出
控制(處理)
傳感器
(電子電路)
(執行器)

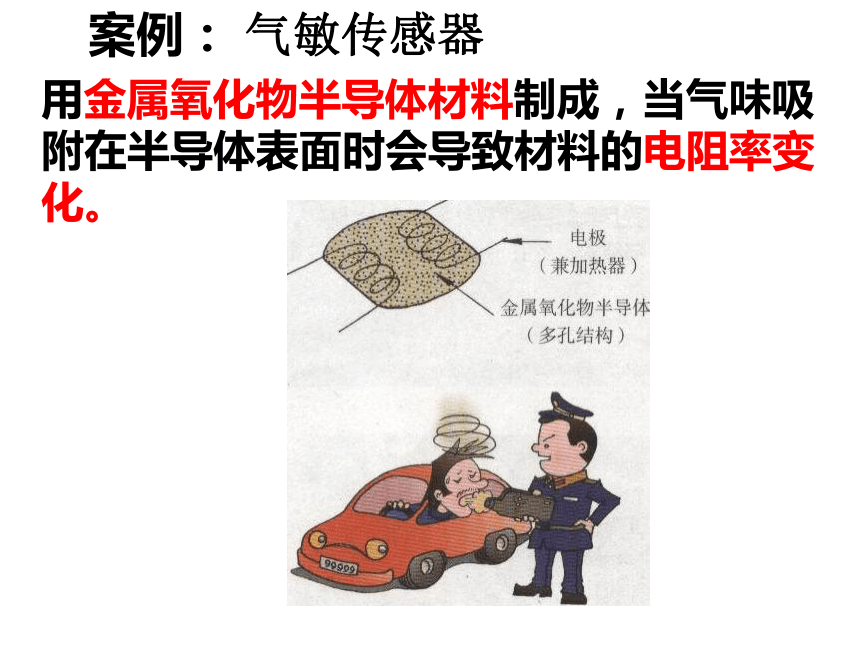

案例： 氣敏傳感器
用金屬氧化物半導體材料制成，當氣味吸附在半導體表面時會導致材料的電阻率變化。
馬上行動
力敏傳感器——接受______信息,并轉換為電信號.
_________——接受聲信息,并轉換為電信號.
位移傳感器——接受______信息,并轉換為_____.
超聲波傳感器—接受______信息,并轉換為_____.
電信號
重力\
質量
超聲波
聲敏傳感器
位置變化
電信號
三、傳感器的檢測
1、測量光敏電阻在不同情況下的電阻值。
手遮蓋光敏電阻的受光表面 光敏電阻受光表面暴露在教室的日光燈下 手電筒光照射光敏電阻
開關斷開的電阻值
開關合上的電阻值
2、練習用光敏電阻實現計數。
小資料：——光敏電阻
由光電導材料硫化鎘和電極組成，頂部有一個光感應窗。
當光線經光感應窗照射時，其電阻值就減小，其電阻值在幾百歐~10M歐之間。
1、用萬用電表測量熱敏電阻的特性
冷水 常溫 加50ml熱水 再加50 ml熱水
熱敏電阻溫度
開關斷開的電阻值
開關合上的電壓值
2、熱敏電阻的如何制作過熱報警器。
常見傳感器的結構圖和電路符號
名稱 結構圖 符號
光敏傳感器 光敏電阻
熱敏傳感器 熱敏電阻
濕敏傳感器 濕敏電阻
磁敏傳感器 干簧管
氣敏傳感器
聲敏傳感器
力敏傳感器
位移傳感器 電容式傳感器
認識數碼相機
數碼相機是近幾年中新發展起表的圖像捕捉設備，它將所拍攝影像以數字形式保存起來，拍攝的結果(數字化圖像)可直接傳輸到計算機中，它以不使用膠卷、采用數字技術處理圖像、易存儲等優點對傳統相機形成了壓倒性的優勢。
數碼相機與光學相機不同。光學相機是通過鏡頭捕捉來自景物的光，根據其光的強弱在膠片的銀鹽顆粒上感光，從而將圖像記錄在膠片上。而數碼相機通過光學鏡頭的作用將光線會聚到圖像傳感器——電荷耦合器件(CCD)上，它代替了普通相機中膠卷的位置。CCD把光信號轉變為電信號，經過電子電路、數字信號處理器(DSP)等對電信號進行轉換和壓縮處理，使圖像文件被存儲在內置存儲器中、至此，數碼相機的主要工作已經完成，然后就可以通過液晶顯示器(LCD)查看拍攝到的照片。
有一些數碼相機為擴大存儲容量而使用可移動存儲器，如PC卡或軟盤。此外，還有連接到計算機、打印機和電視機的視頻接口。
