4.1 繼電器的作用和類型
學習目標
1、了解繼電器的作用；
2、認識電磁繼電器；
3、認識無觸點繼電器。
廣東省東莞市光明中學 黃利輝
1、電子控制系統的組成
傳感器相當于人的感覺器官，控制（處理）部分相當于人的大腦，執行部件相當于人的手腳。
控制對象
輸出
執行部件執行命令完成控制
控制(處理)
電子電路處理信號并發出控制命令
輸入
傳感器獲取信息并轉換成電信號
電子控制系統的組成方框圖

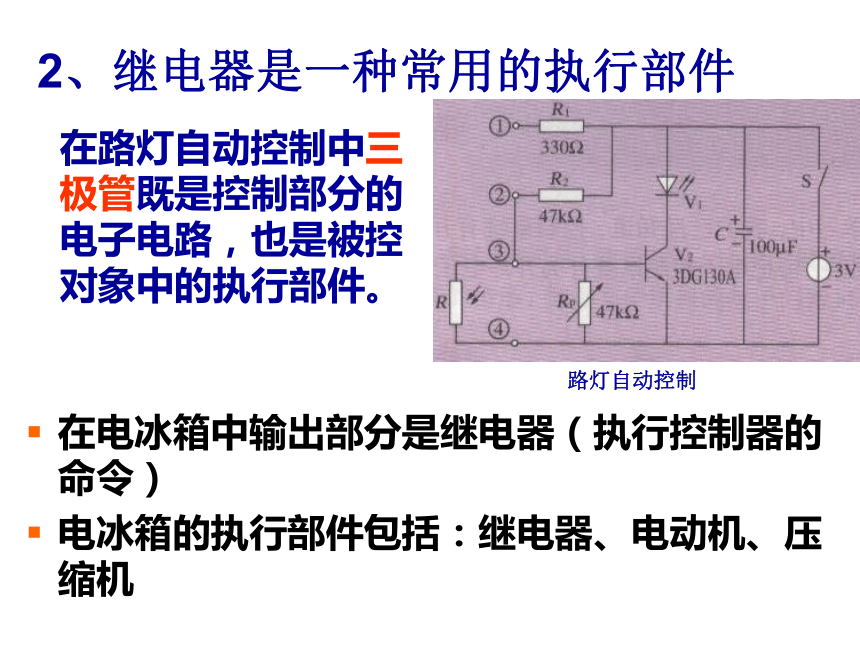

2、繼電器是一種常用的執行部件
在電冰箱中輸出部分是繼電器（執行控制器的命令）
電冰箱的執行部件包括：繼電器、電動機、壓縮機
在路燈自動控制中三極管既是控制部分的電子電路，也是被控對象中的執行部件。
路燈自動控制
3、繼電器的功能：
小試驗：
當開關S閉合或斷開時，你觀察到什么現象？
電磁繼電器在電路中起什么作用？
（1）開關作用
在開關作用中：實現了用弱電（低電壓、小電流）信號，控制強電（高電壓、大電流）工作設備的正常運行。

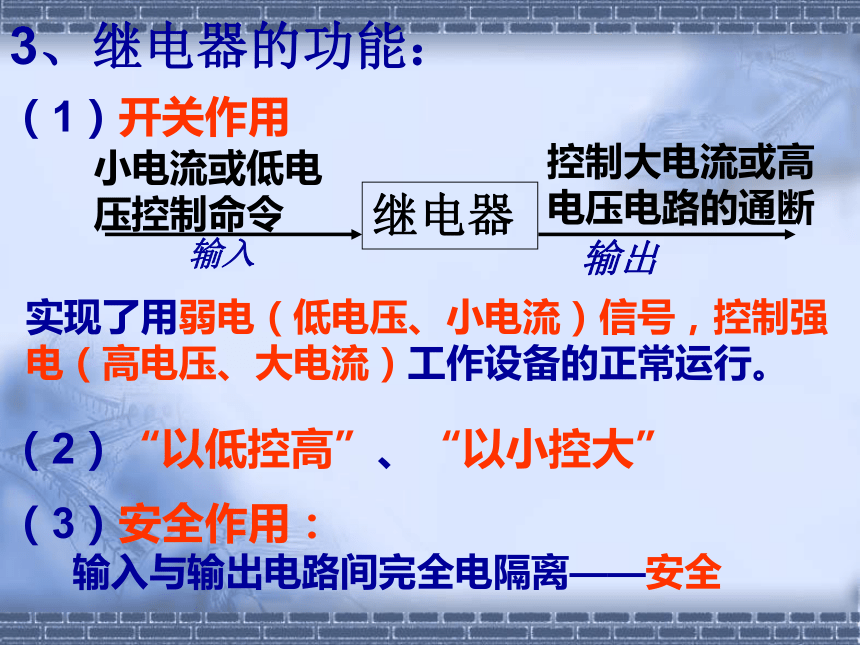

3、繼電器的功能：
（1）開關作用
實現了用弱電（低電壓、小電流）信號，控制強電（高電壓、大電流）工作設備的正常運行。
（2）“以低控高”、“以小控大”
（3）安全作用：
輸入與輸出電路間完全電隔離——安全
繼電器
小電流或低電壓控制命令
輸入
控制大電流或高電壓電路的通斷
輸出

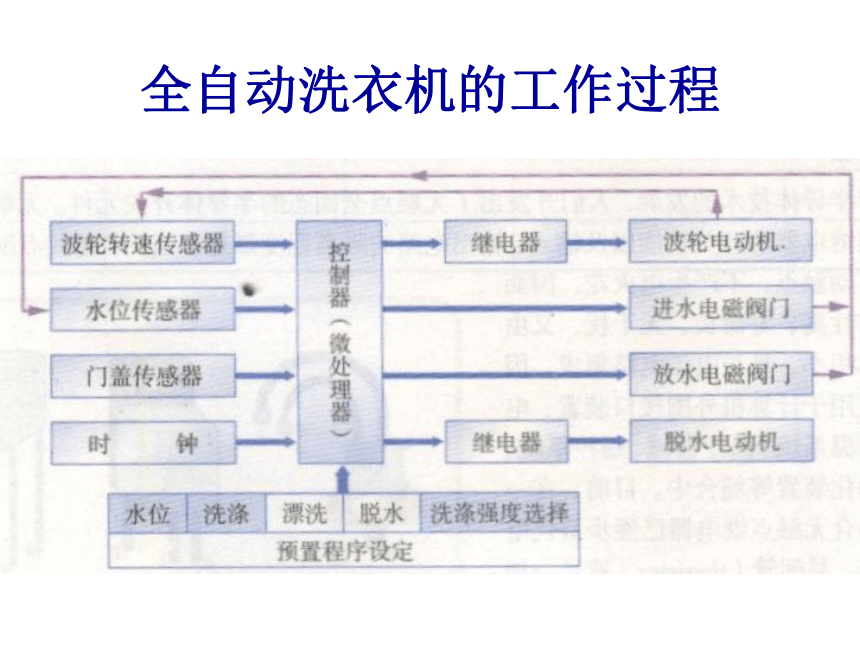

全自動洗衣機的工作過程
繼電器是用小電流控制大電流的一種自動開關。作為開關元件，繼電器的輸入與輸出電路之間完全隔離——安全、抗干擾能力強。
4、種類：
按輸入物理量不同有：
電磁繼電器、溫度繼電器、熱繼電器、時間繼電器
按執行機構的特征的不同：
觸點繼電器、無觸點繼電器
按輸入的控制電流（交、直流）：
直流電磁繼電器、交流電磁繼電器
5、電磁繼電器的優缺點：
優點：
工作可靠、體積小、結構簡單、制作方便、靈敏度高、輸入與輸出隔離
缺點：
在大電壓、大電流下，觸點在頻繁通斷瞬間會產生電火花，造成干擾，可能引發事故。
6、電磁繼電器的用途
用于：自動控制系統、遙控遙測系統、通信系統的控制設備或保護裝置中。
無觸點全固態半導體開關
無觸點繼電器
特點是：
沒有可動觸點，不產生電火花；體積小。
優點是：
可靠性高、壽命長、無干擾、體積小、易與電子電路集成。
如：晶閘管
3、繼電器的功能：
（1）開關作用
在開關作用中：實現了用弱電（低電壓、小電流）信號，控制強電（高電壓、大電流）工作設備的正常運行。
（2）“以低控高”、“以小控大”
（3）安全作用：
輸入與輸出電路間完全電隔離——安全
