結構與設計 復習
zwdak@

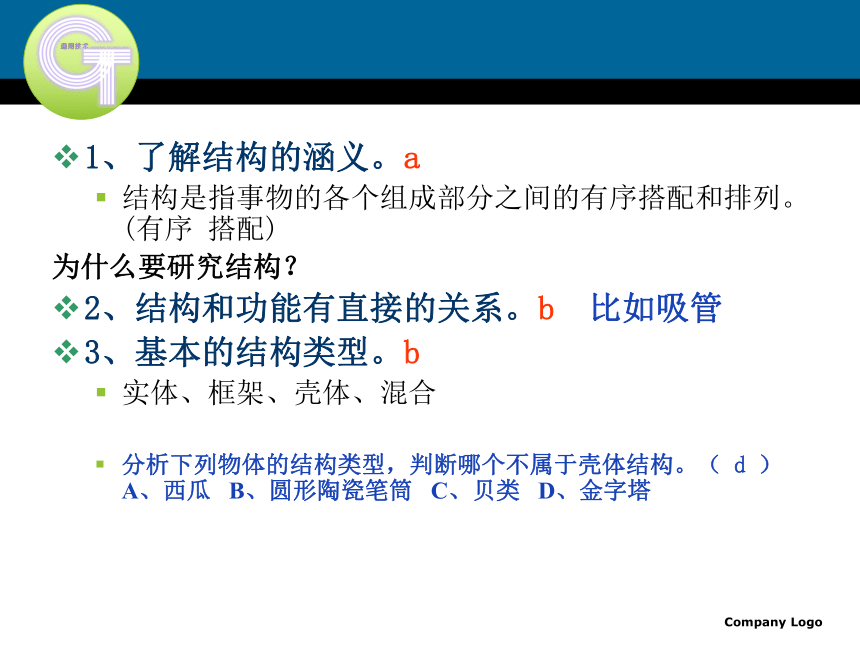

1、了解結構的涵義。a
結構是指事物的各個組成部分之間的有序搭配和排列。(有序 搭配)
為什么要研究結構？
2、結構和功能有直接的關系。b 比如吸管
3、基本的結構類型。b
實體、框架、殼體、混合
分析下列物體的結構類型，判斷哪個不屬于殼體結構。（ d ） A、西瓜 B、圓形陶瓷筆筒 C、貝類 D、金字塔

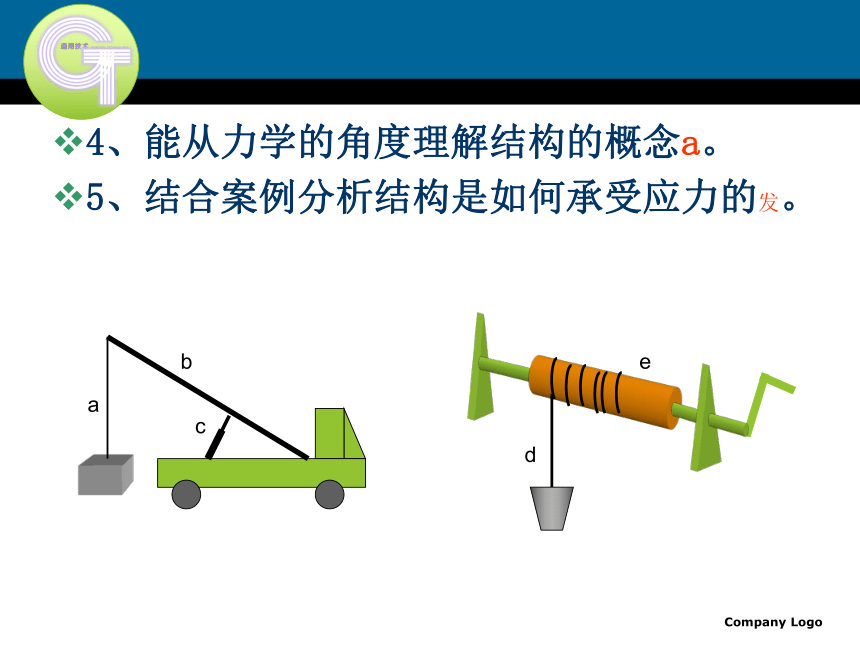

4、能從力學的角度理解結構的概念a。
5、結合案例分析結構是如何承受應力的發。
a
b
c
d
e
在舉辦運動會的時候，運動員在單杠上做大回環姿勢時，會使杠體產生（ b ）變形。 A拉伸 B彎曲 C壓縮 D斷裂

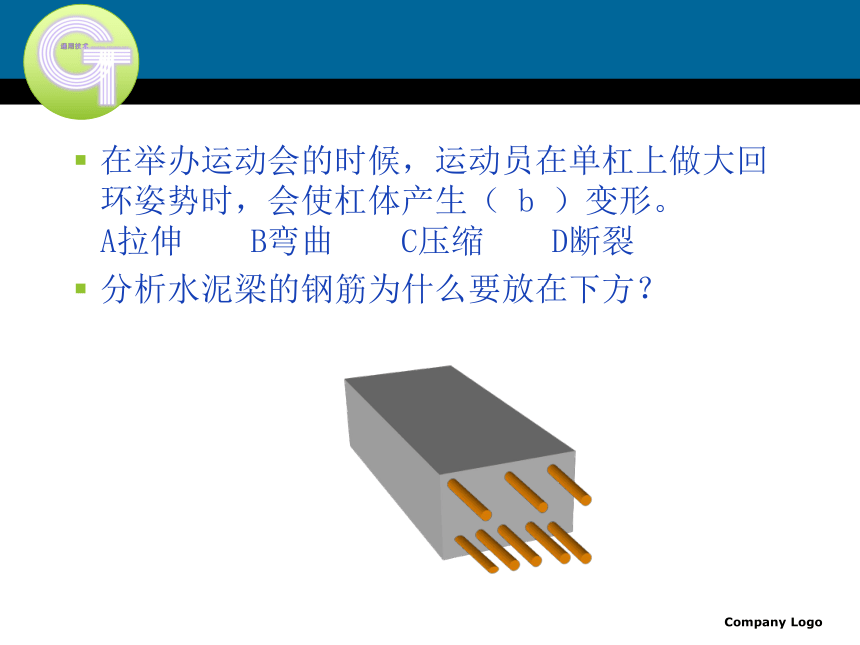

分析水泥梁的鋼筋為什么要放在下方？

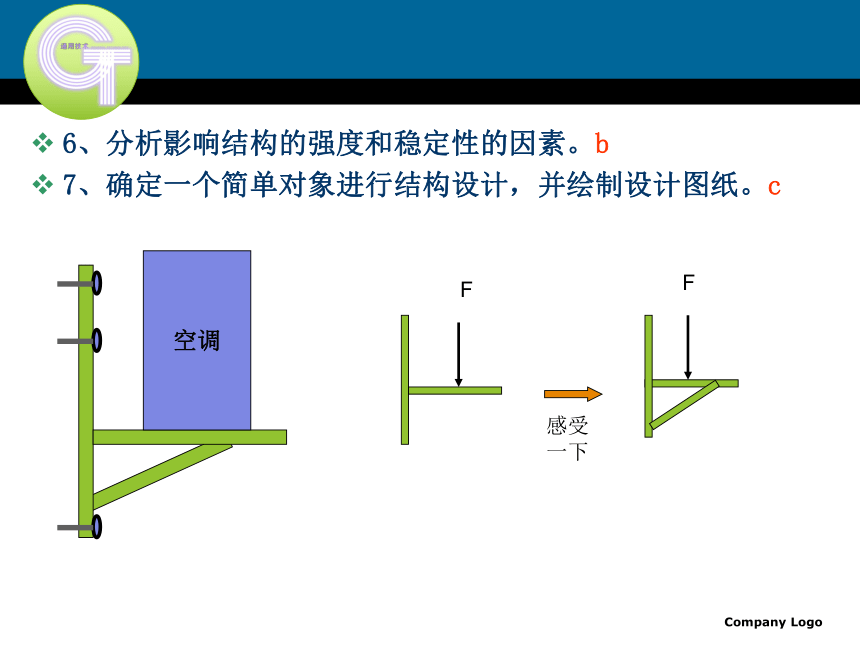

6、分析影響結構的強度和穩定性的因素。b
7、確定一個簡單對象進行結構設計，并繪制設計圖紙。c
空調
感受一下
F
F

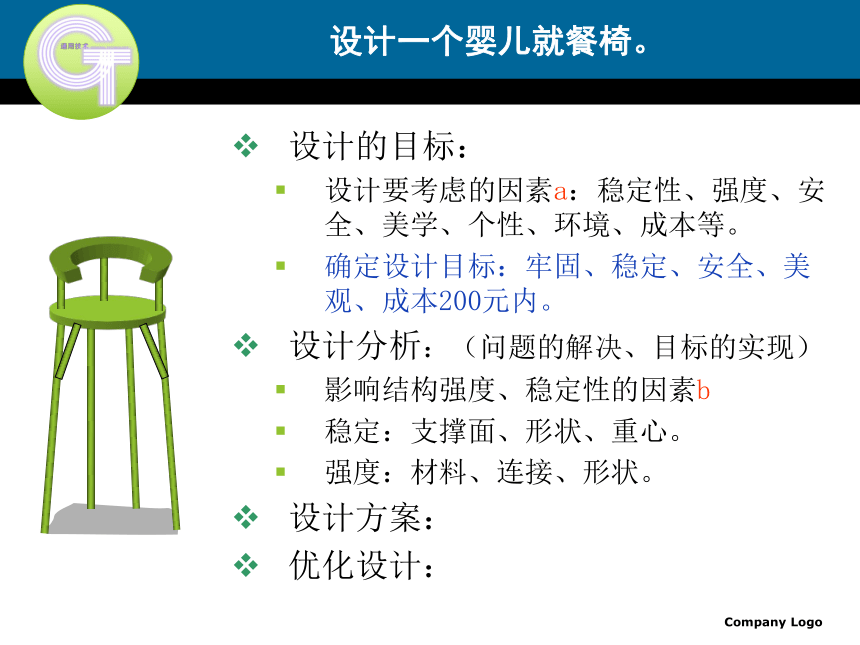

設計一個嬰兒就餐椅。
設計的目標：
設計要考慮的因素a：穩定性、強度、安全、美學、個性、環境、成本等。
確定設計目標：牢固、穩定、安全、美觀、成本200元內。
設計分析：（問題的解決、目標的實現）
影響結構強度、穩定性的因素b
穩定：支撐面、形狀、重心。
強度：材料、連接、形狀。
設計方案：
優化設計：

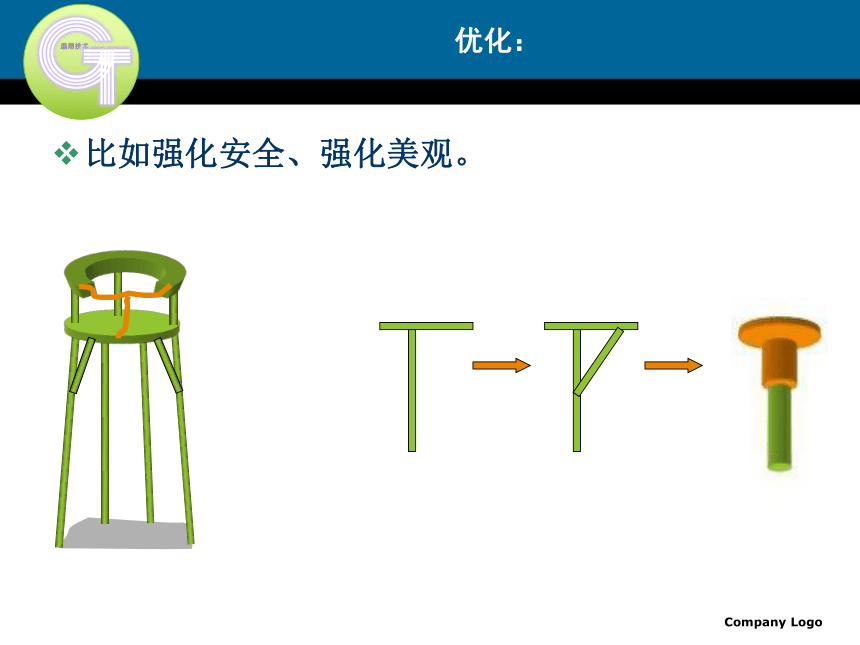

優化：
比如強化安全、強化美觀。

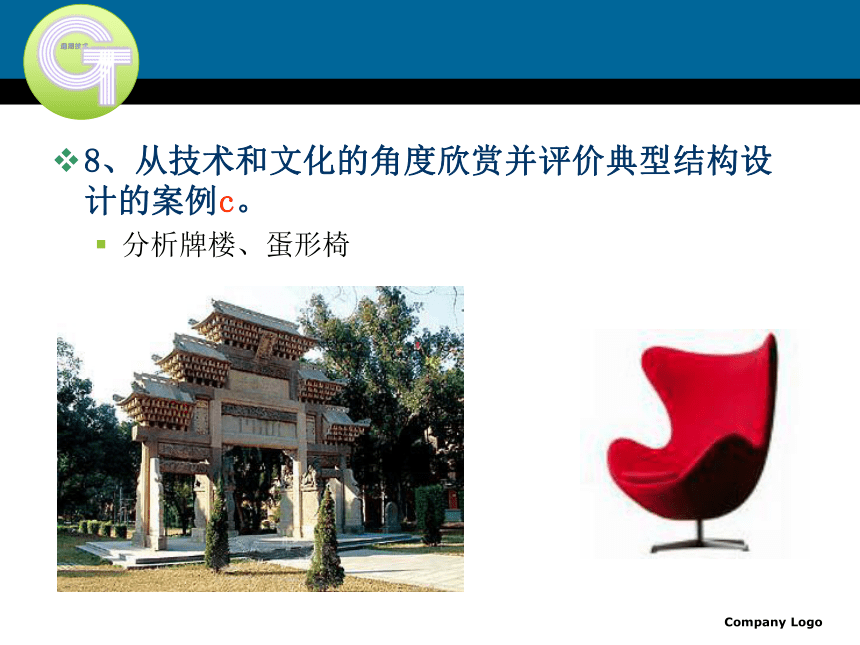

8、從技術和文化的角度欣賞并評價典型結構設計的案例c。
分析牌樓、蛋形椅

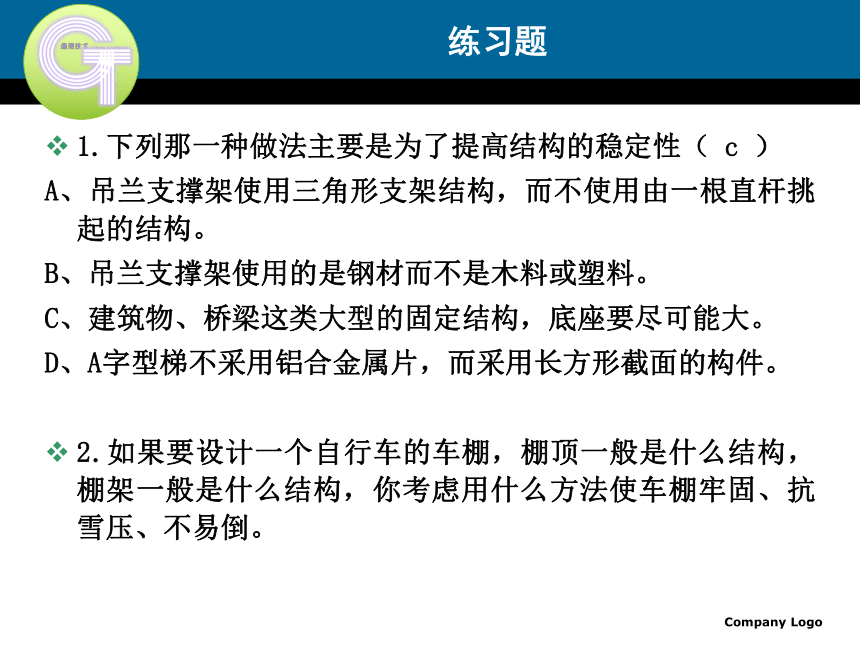

練習題
1.下列那一種做法主要是為了提高結構的穩定性（ c ）
A、吊蘭支撐架使用三角形支架結構，而不使用由一根直桿挑起的結構。
B、吊蘭支撐架使用的是鋼材而不是木料或塑料。
C、建筑物、橋梁這類大型的固定結構，底座要盡可能大。
D、A字型梯不采用鋁合金屬片，而采用長方形截面的構件。
2.如果要設計一個自行車的車棚，棚頂一般是什么結構，棚架一般是什么結構，你考慮用什么方法使車棚牢固、抗雪壓、不易倒。
流程與設計 復習
2、流程中的時序和環節的含義a
做任何事都有一個過程，在這個過程中可以分成幾個小的階段來完成，這些小的階段叫環節，而且這些環節有先后順序，叫時序。
為什么有的時序可以顛倒，而有的時序不可以顛倒？
下面關于流程的敘述錯誤的是（ c ） A、在生產活動中，針對各種不同的生產過程和工藝要求，往往會有相應的流程 B、流程有幾個或多個環節組成 C、流程中各個環節出現的時間順序是不能改變的。 D、流程是指若干環節按照時間依序完成的過程。
1、流程對生產、生活的意義a。
合理安排好流程，可以提高辦事的效率，提高產品的質量，使生活變得合理。
同樣炒一種菜，若在出鍋前放碘鹽，碘的食用率可達62.3%，炸鍋時放碘鹽，碘的食用率僅為18.7%，這個事例說明科學合理的流程對生活有什么意義？（ b ） Ａ、提高工作效率 Ｂ、提高生活質量 Ｃ、減少生活中的盲從 Ｄ、使生活更為安全
3、學會閱讀簡單的流程圖c。P42、43
4、能分析流程設計中應考慮的基本因素。c P51
生產活動的流程應考慮的基本因素：材料、工藝、設備、人員、環境、資金等
5、說明流程設計的一般過程是怎樣的？a P51
6、簡單對象流程設計或流程的改進設計，并用文字或圖表說明流程設計方案的特點，或者流程的改進方案的優越之處。發 并畫出流程設計的框圖。c
紙袋制作的流程設計
流程設計的一般過程：
明確流程設計的目標。
分析材料、設備、工藝、資金、人員、環境等因素。
列出流程的主要事項。
調整流程，合理安排環節和時序。
用適當方式表達流程。
1、明確流程設計的目標
設計制作流程使生產的產品牢、美觀、節約紙。
2、流程設計中的基本因素
分析材料：紙、膠水、繩子、顏料
設備：剪刀、鉆頭、畫筆
工藝：裁減、繪畫
人員：1人
3、列出流程的主要事項
選購紙等材料
裁減
折疊粘貼
美化
打孔穿繩
4、調整流程，合理安排環節和時序
5、用適當方式表達流程
選購材料
劃線打樣
裁剪
美化
加固
多層鉆孔
折疊粘貼
穿繩
載重試驗
7、概括某種簡單生產流程的優化所應考慮的主要問題。b
分析流程優化的目的：提高效率、降低成本、環保、安全生產等。
分析流程優化的指標：工期、質量、工藝、技術、成本等。要有側重，有權衡。
8、在優化一個流程的時候，在優化的過程中，會不會受到諸多條件的限制？如果會，那么會受到那些條件的限制？b
能解釋流程的改進與設備、材料等之間的關系。
對流程機理規律的研究。
舉例：
法蘭加工流程的優化。
電腦病毒清除的流程優化。
