(共33張PPT)

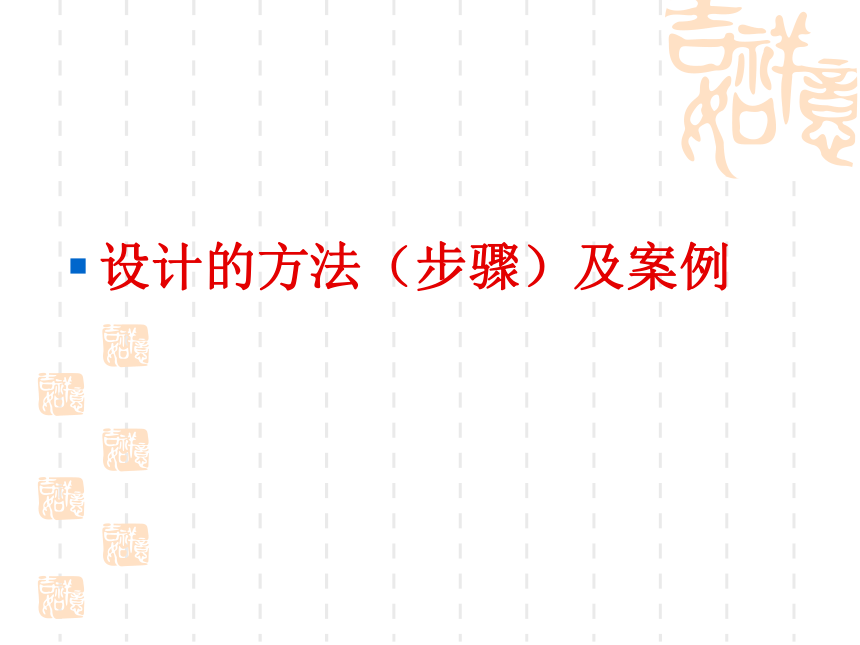

設計的方法（步驟）及案例

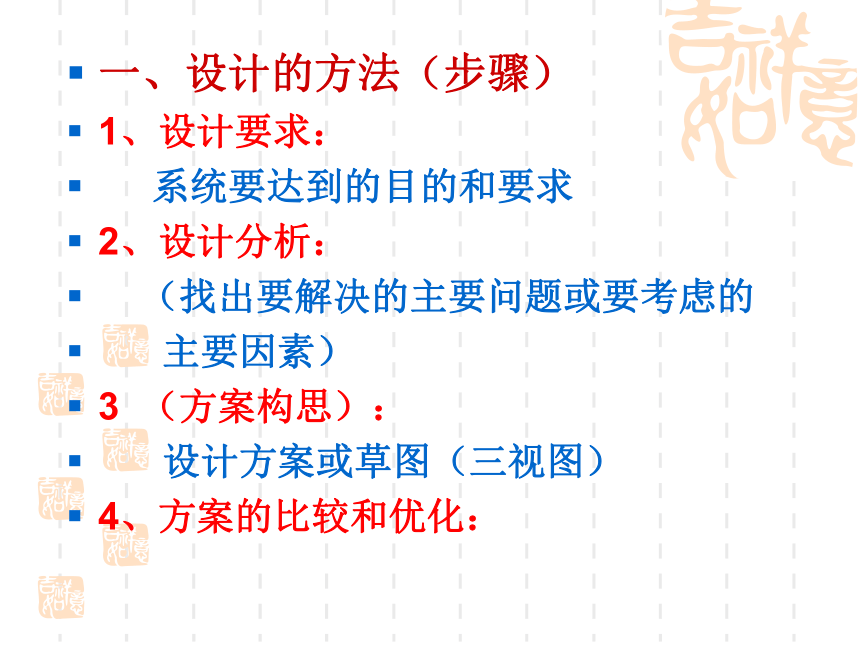

一、設計的方法（步驟）
1、設計要求：
系統要達到的目的和要求
2、設計分析：
（找出要解決的主要問題或要考慮的
主要因素）
3 （方案構思）：
設計方案或草圖（三視圖）
4、方案的比較和優化：

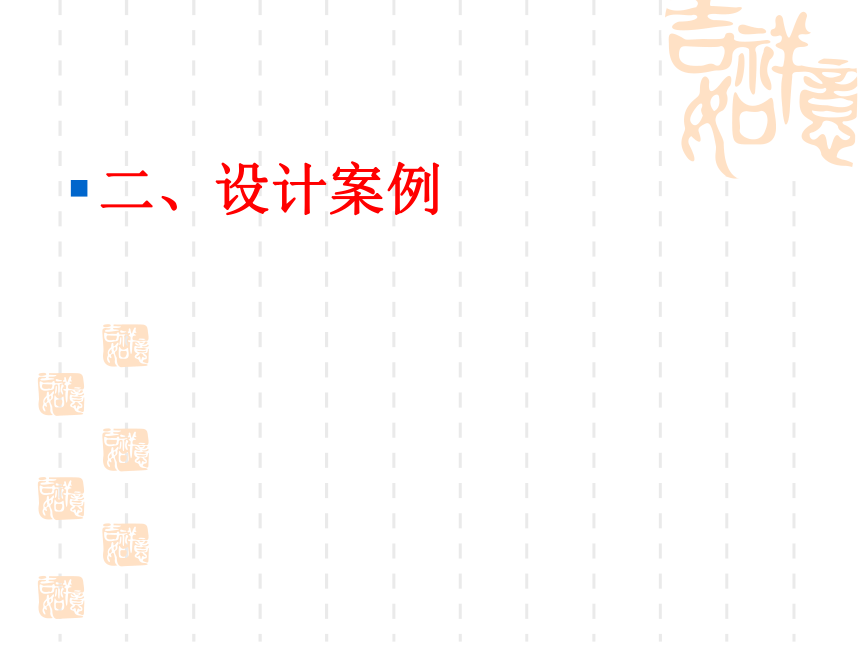

二、設計案例

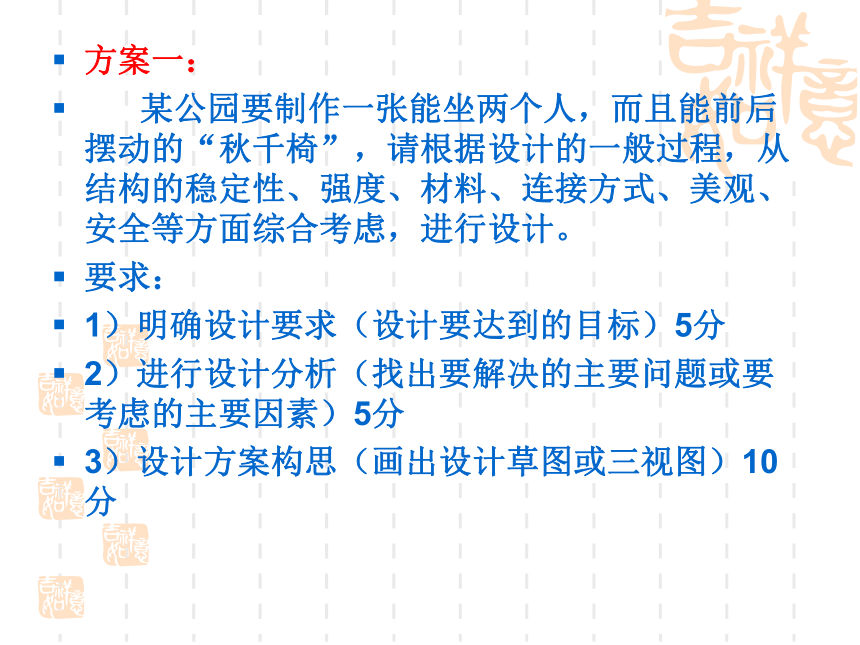

方案一：
某公園要制作一張能坐兩個人，而且能前后擺動的“秋千椅”，請根據設計的一般過程，從結構的穩定性、強度、材料、連接方式、美觀、安全等方面綜合考慮，進行設計。
要求：
1）明確設計要求（設計要達到的目標）5分
2）進行設計分析（找出要解決的主要問題或要考慮的主要因素）5分
3）設計方案構思（畫出設計草圖或三視圖）10分

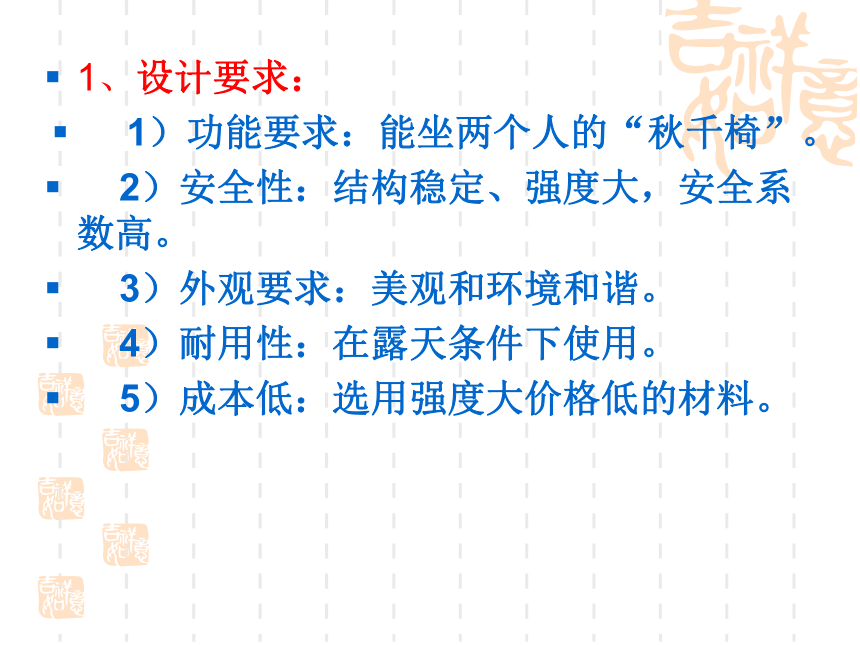

1、設計要求：
1）功能要求：能坐兩個人的“秋千椅”。
2）安全性：結構穩定、強度大，安全系數高。
3）外觀要求：美觀和環境和諧。
4）耐用性：在露天條件下使用。
5）成本低：選用強度大價格低的材料。

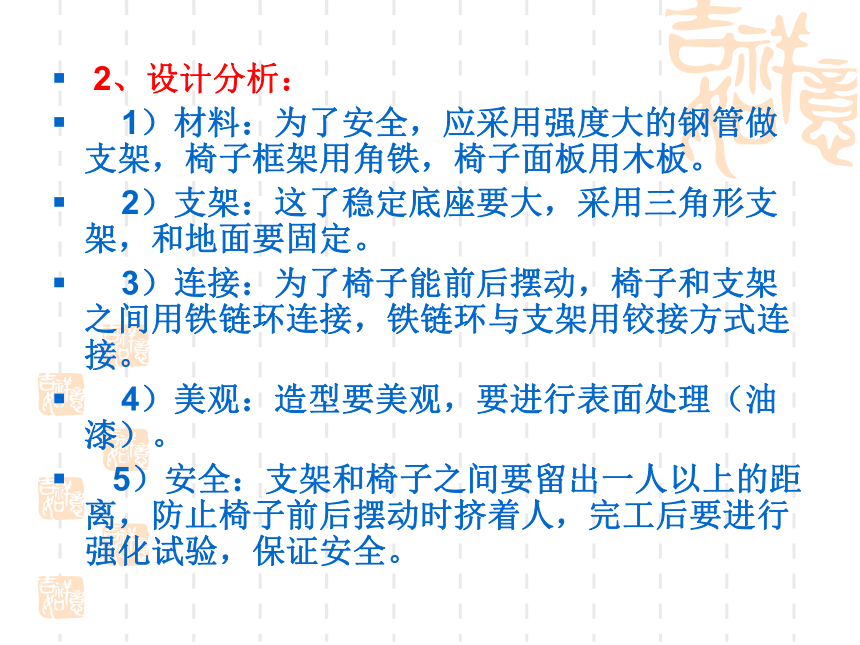

2、設計分析：
1）材料：為了安全，應采用強度大的鋼管做支架，椅子框架用角鐵，椅子面板用木板。
2）支架：這了穩定底座要大，采用三角形支架，和地面要固定。
3）連接：為了椅子能前后擺動，椅子和支架之間用鐵鏈環連接，鐵鏈環與支架用鉸接方式連接。
4）美觀：造型要美觀，要進行表面處理（油漆）。
5）安全：支架和椅子之間要留出一人以上的距離，防止椅子前后擺動時擠著人，完工后要進行強化試驗，保證安全。

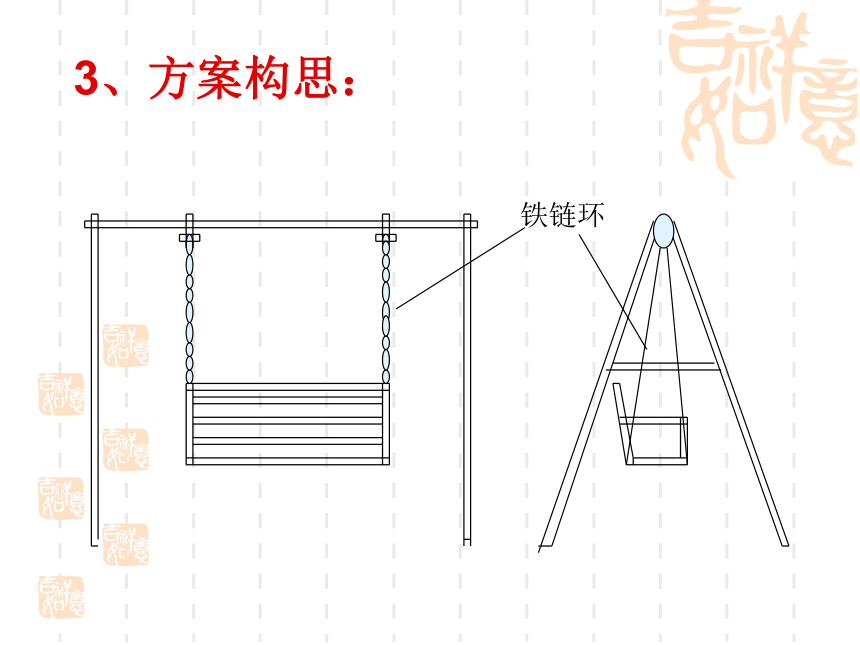

鐵鏈環
3、方案構思：

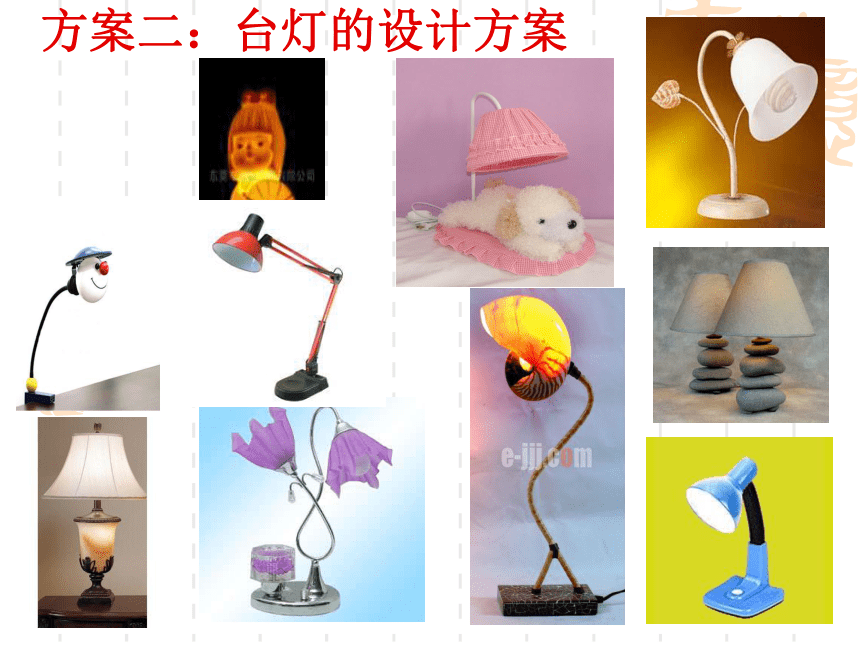

方案二：臺燈的設計方案

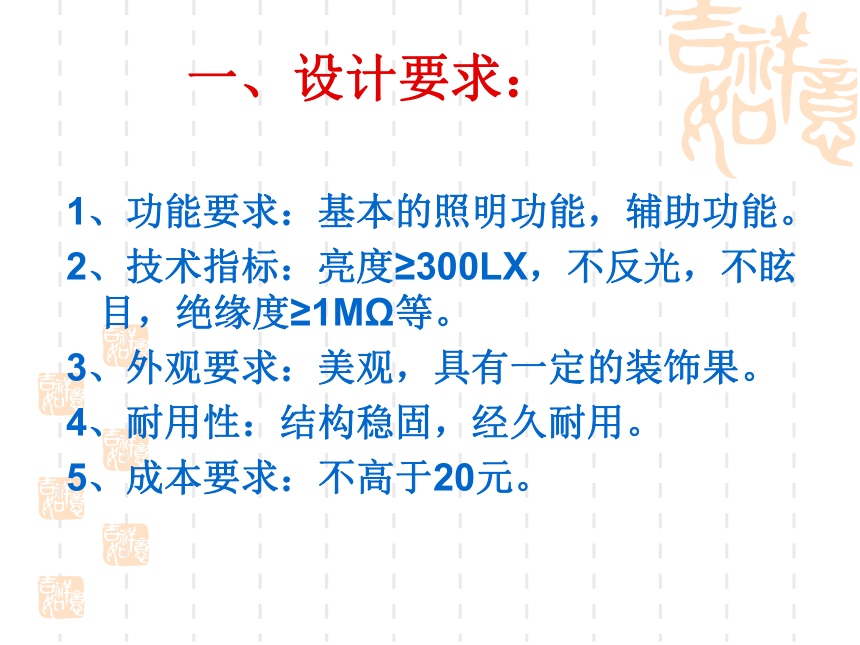

一、設計要求：
1、功能要求：基本的照明功能，輔助功能。
2、技術指標：亮度≥300LX，不反光，不眩 目，絕緣度≥1MΩ等。
3、外觀要求：美觀，具有一定的裝飾果。
4、耐用性：結構穩固，經久耐用。
5、成本要求：不高于20元。
二、設計分析：
1、 臺燈設計需要考慮的主要因素: 功能、結構穩定、安全可靠、成本適當、易于制作等
2、可把臺燈分解成支撐系統和電源系統，支撐系統的要素有底座、支撐架、燈罩；電源系統的要素有開關、電線、插頭、燈頭、燈泡
3、對各要素進行具體設計分析
1）支撐系統
（1）底座：要保持穩定，底要大些；選擇堅固的、不易碎的材料；體現個性化的風格。
（2）支撐架：支撐燈罩，決定臺燈的高度，還會影響到光線照射角度；應選擇耐用、安全、低成本、美觀的材料。

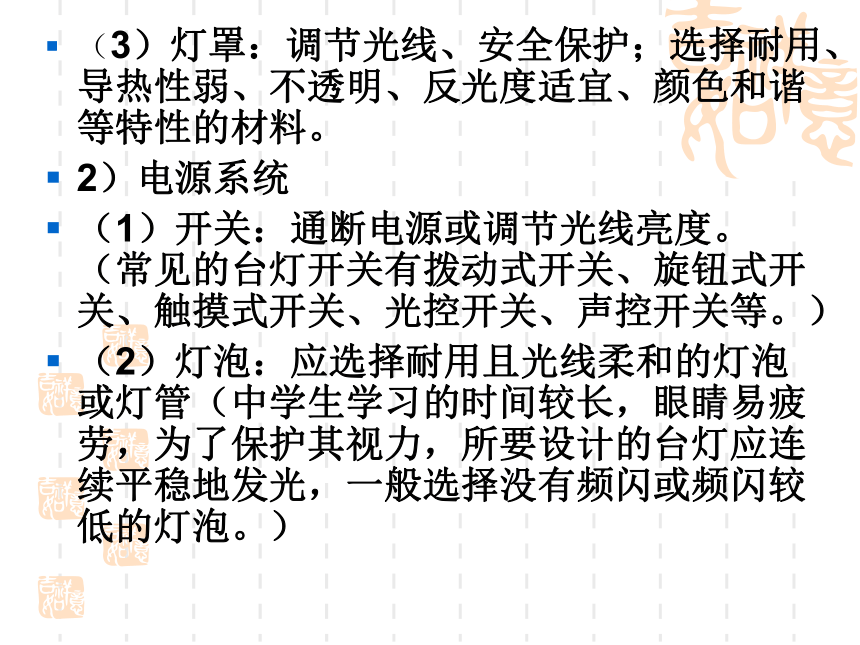

（3）燈罩：調節光線、安全保護；選擇耐用、導熱性弱、不透明、反光度適宜、顏色和諧等特性的材料。
2）電源系統
（1）開關：通斷電源或調節光線亮度。（常見的臺燈開關有撥動式開關、旋鈕式開關、觸摸式開關、光控開關、聲控開關等。）
（2）燈泡：應選擇耐用且光線柔和的燈泡或燈管（中學生學習的時間較長，眼睛易疲勞，為了保護其視力，所要設計的臺燈應連續平穩地發光，一般選擇沒有頻閃或頻閃較低的燈泡。）

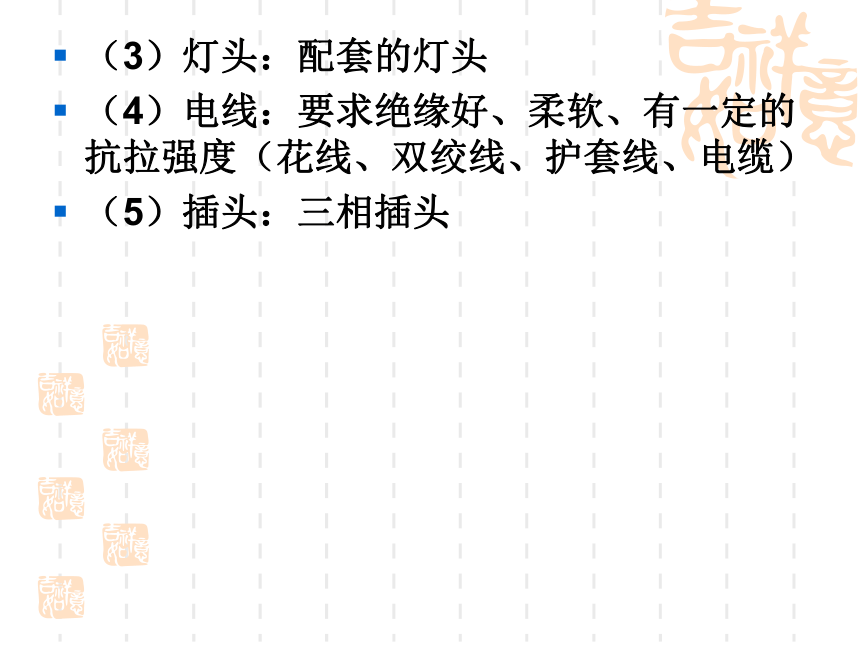

（3）燈頭：配套的燈頭
（4）電線：要求絕緣好、柔軟、有一定的抗拉強度（花線、雙絞線、護套線、電纜）
（5）插頭：三相插頭
三、臺燈設計方案：
方案1
方案2
方案3
方案4
四、方案的比較和優化
1、比較：
在多個方案經構思形成之后，我們往往要對這些方案進行評判和比較，同時要從設計的目的出發，針對一些相互制約的問題進行權衡和決策，最后選出較為滿意的方案或集中各方案的優點進行改進。
2、方案優化
1）優化時首先要考慮最關鍵因素；
2）其次考慮穩定性和耐久性；
3）最后考慮加工難易程度、成本、環保性等。
方案的優化是一個綜合考慮過程，它們相互關聯、互相制約，要抓住設計的核心與關鍵，以達到最佳的效果。
方案三：落地式立體衣帽架的設計
（1）工具 剪刀、美工刀、刻度尺、螺絲刀、尖嘴鉗、鋼絲鉗、手錘、木工銼、木工鋸、手搖鉆。
（2）材料 三夾板、鋼絲、杉木木檔、空飲料瓶、掛鉤、大號透明膠帶紙、玻璃繩、各種規格的普通螺釘和鐵釘、學生自備材料（使用安全、無毒、無污染）
1、落地式立體衣帽架（模型）設計要求
A．模型高度不低于1.8米；
B．能夠在結構模型的不同位置掛至少4件校服；
C．有足夠的強度和穩定性；
D．材料必須使用安全、無毒副作用、不污染。
E、成本低，價格不超過20元。
2、設計分析
能對衣帽架組件中三個組件底座、主支架、子架進行功能、結構、制作工藝方面的結構設計分析。
（1）底座的結構分析
A、為了保持穩定底座面積要大，重量要重。
B、形狀要美觀，大方。
C、便于和支撐桿連接。
（2）支撐桿的結構設計分析
A、支撐桿材料要輕和一定的強度。
B、支撐桿要垂直。
C、要便于和底座、掛鉤連接。
D、在支撐桿的中間安裝小掛鉤，可掛小物件（皮帶、領帶、帽子、手提包等）。
（3）掛鉤的結構設計分析
A、要美觀大方。
B、要有一定的強度，能掛多件衣物。
C、要在支撐架的三至四個方向上都要安裝掛鉤，能多掛衣物。
（4）底座、支撐桿、掛鉤的連接分析
A、如用木材加工，可采用榫接。
B、用金屬材料可配合連接和螺紋連接。
C、為了便于運輸，可做成拆卸式的。
3、方案構思：
方案四：設計題：
1．有一次，蘭蘭同學家來了幾個客人，蘭蘭同學用一次性塑料杯給客人倒了熱茶水，過了一會兒蘭蘭發現了兩個問題：一是塑料杯受熱變軟不好拿，二是客人走動后杯子容易混淆。請你為蘭蘭設計一種杯托，能解決以上兩個問題。要求：　
1） 明確設計要求
2） 進行設計分析（找出要解決的問題或要考慮的因素）
3） 方案構思（用草圖呈現多個方案）
4） 進行方案篩選（經過比較選出最好的一個方案）
杯托設計方案
1、設計要求：
1）手握時不易變形，好拿。
2）便于識別。
3）能重復使用。
4）美觀。
5）價格便宜。
2、設計分析
1）從結構上可設計一個杯托，把一次性杯子放在杯托里。
2）從材料上分析，可用硬塑料制造，可反復使用。
3）杯托可設計成不同的顏色或不同的號碼或不同的卡通畫，便于識別。
3、方案構思
一次性杯子
杯托
方案一
方案二
方案三
4、方案篩選
方案一，可適用大小不同的杯子，缺點是杯子放在杯托中不穩。
方案二，杯子可卡在杯托中，比較穩定，杯托沒有底省材料，容易清洗。
方案三，杯托是一個環，靠杯子上沿卡住，最省材料，但不可靠。
以上三個方案都的杯托都能反復使用。
經比較方案二比較實用。
