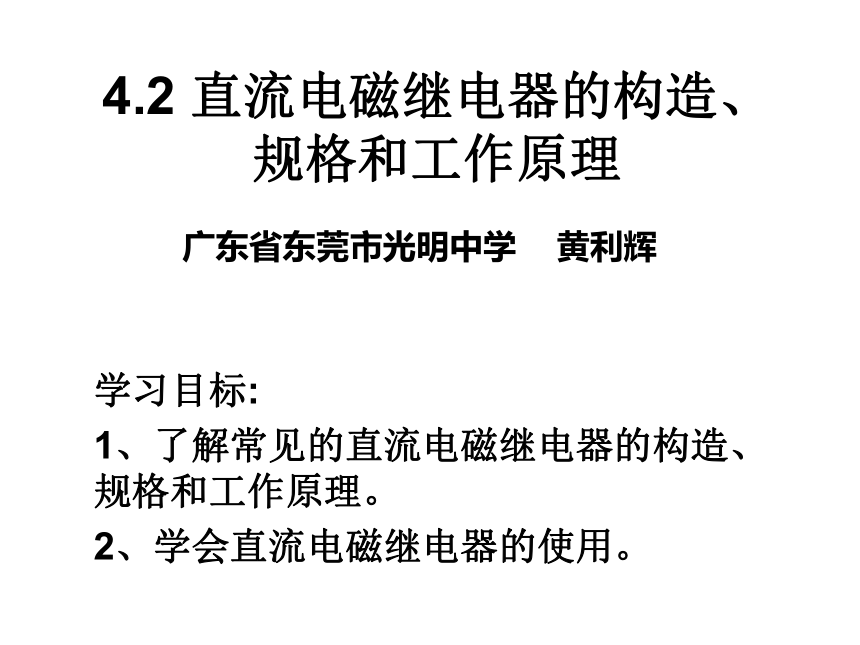

4.2 直流電磁繼電器的構造、規格和工作原理
學習目標:
1、了解常見的直流電磁繼電器的構造、規格和工作原理。
2、學會直流電磁繼電器的使用。
廣東省東莞市光明中學 黃利輝

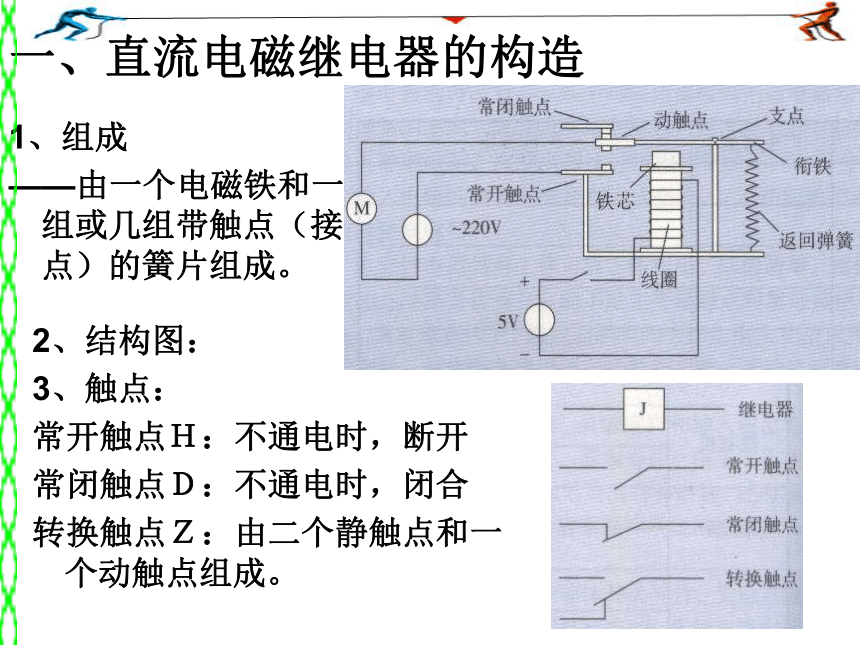

一、直流電磁繼電器的構造
2、結構圖：
3、觸點：
常開觸點Ｈ：不通電時，斷開
常閉觸點Ｄ：不通電時，閉合
轉換觸點Ｚ：由二個靜觸點和一個動觸點組成。
1、組成
——由一個電磁鐵和一組或幾組帶觸點（接點）的簧片組成。

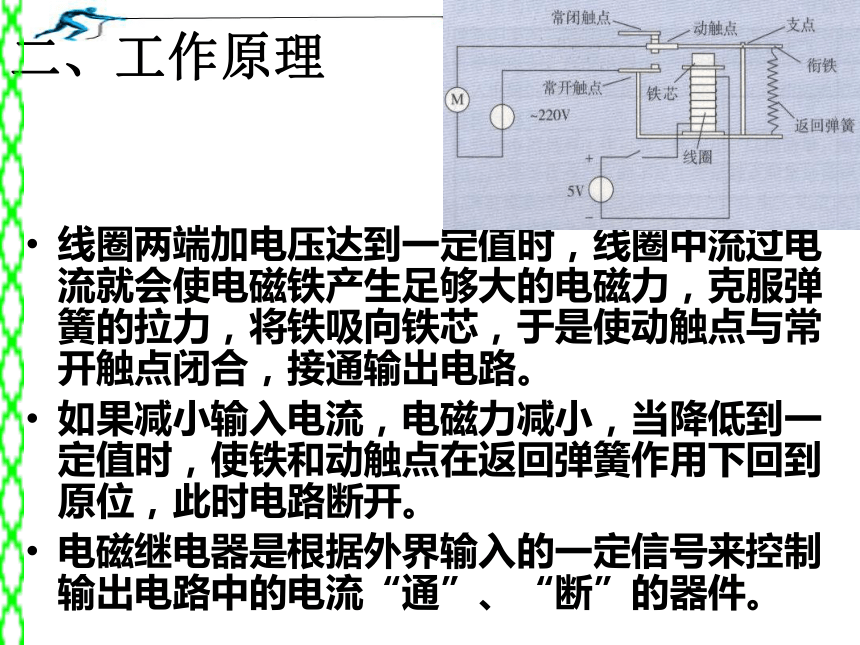

二、工作原理
線圈兩端加電壓達到一定值時，線圈中流過電流就會使電磁鐵產生足夠大的電磁力，克服彈簧的拉力，將鐵吸向鐵芯，于是使動觸點與常開觸點閉合，接通輸出電路。
如果減小輸入電流，電磁力減小，當降低到一定值時，使鐵和動觸點在返回彈簧作用下回到原位，此時電路斷開。
電磁繼電器是根據外界輸入的一定信號來控制輸出電路中的電流“通”、“斷”的器件。
幾種常用的直流電磁繼電器
外形圖
線圈電壓/DC 6~24V 5~48V 6~24V
線圈功耗/DC 1.2~1.6W 0.9W 0.9W
接頭規格 40A 14VDC 30A 250V AC
20A 30V DC 40A 14VDC
觸點對數 3對 3對 1對

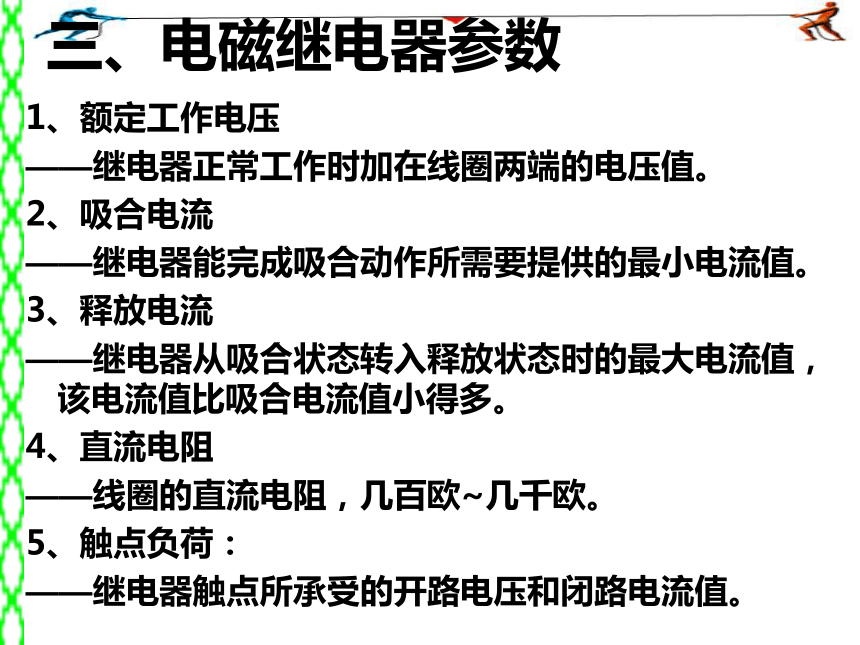

三、電磁繼電器參數
1、額定工作電壓
——繼電器正常工作時加在線圈兩端的電壓值。
2、吸合電流
——繼電器能完成吸合動作所需要提供的最小電流值。
3、釋放電流
——繼電器從吸合狀態轉入釋放狀態時的最大電流值，該電流值比吸合電流值小得多。
4、直流電阻
——線圈的直流電阻，幾百歐~幾千歐。
5、觸點負荷：
——繼電器觸點所承受的開路電壓和閉路電流值。
觀察下列直流電磁繼電器的結構特點并讀出主要參數
四、如何選用直流電磁繼電器
（1）先了解哪些必要條件？
①電路的電源電壓，能提供的最大電流
②輸出電路中的電壓和電流
③被控電路需要幾組、什么形式的觸點
（2）查找相關資料，找出需要的繼電器的型號和規格。
（3）注意根據裝置容積的大小，選擇合適的繼電器。
干簧繼電器
1、由什么組成？
——由線圈和干簧管組成
2、工作原理：
——當線圈中有電流通過時，線圈產生磁場，使簧片磁化而吸合；當線圈中沒有電流時，簧片斷開。
3、特點：
——結構簡單，工作可靠，質量小，價格便宜，吸合功率小，靈敏度高，但觸點負荷小
光電耦合器
1、組成：
——發光二極管、受光器（光敏晶體管）封裝在同一管殼內，不透光。
2、光電耦合器是無觸點繼電器。
3、工作原理：
——光敏三極管的導通與截止是由發光二極管控制的。
——當發光二極管加正向電壓時，發光二極管有電流通過、發光，使光敏三極管導通；反之，當發光二極管不加正向電壓或所加正向電壓很小時，發光二極管無電流、不發光，光敏三極管截止。
練習P81
