通用技術—技術與設計1
第二章 設計的基礎
第三節、設計和交流中的技術語言

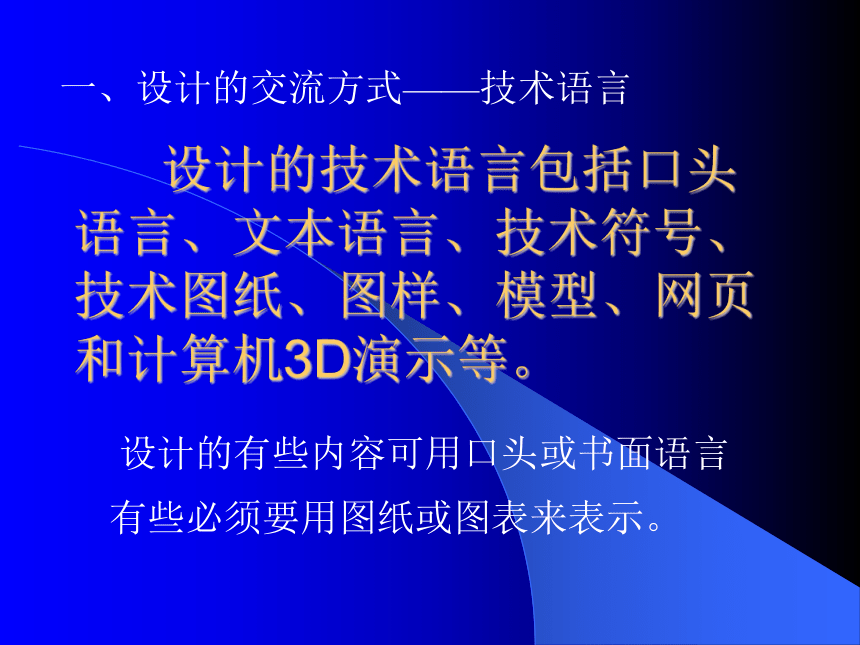

設計的技術語言包括口頭語言、文本語言、技術符號、技術圖紙、圖樣、模型、網頁和計算機3D演示等。
一、設計的交流方式——技術語言
設計的有些內容可用口頭或書面語言
有些必須要用圖紙或圖表來表示。

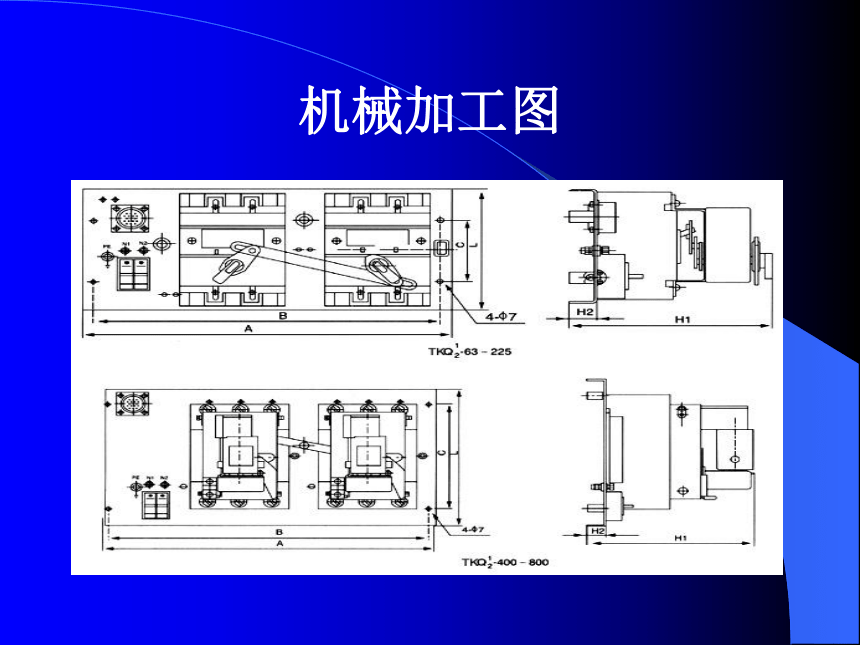

機械加工圖

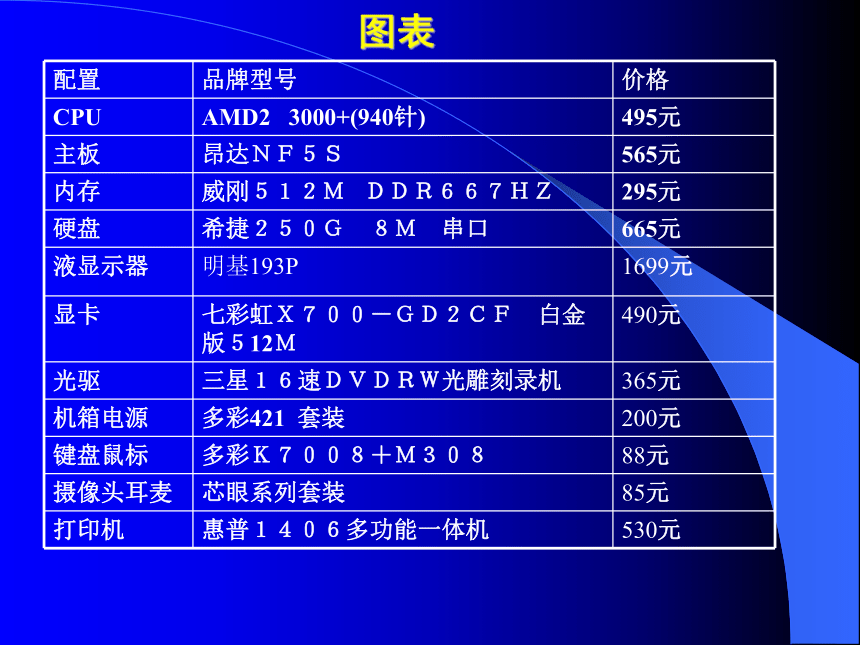

圖表
配置 品牌型號 價格
CPU AMD2 3000+(940針) 495元
主板 昂達ＮＦ５Ｓ 565元
內存 威剛５１２Ｍ ＤＤＲ６６７ＨＺ 295元
硬盤 希捷２５０Ｇ　８Ｍ　串口 665元
液顯示器 明基193P 1699元
顯卡 七彩虹Ｘ７００－ＧＤ２ＣＦ　白金版５12Ｍ 490元
光驅 三星１６速ＤＶＤＲＷ光雕刻錄機 365元
機箱電源 多彩421 套裝 200元
鍵盤鼠標 多彩Ｋ７００８＋Ｍ３０８ 88元
攝像頭耳麥 芯眼系列套裝 85元
打印機 惠普１４０６多功能一體機 530元

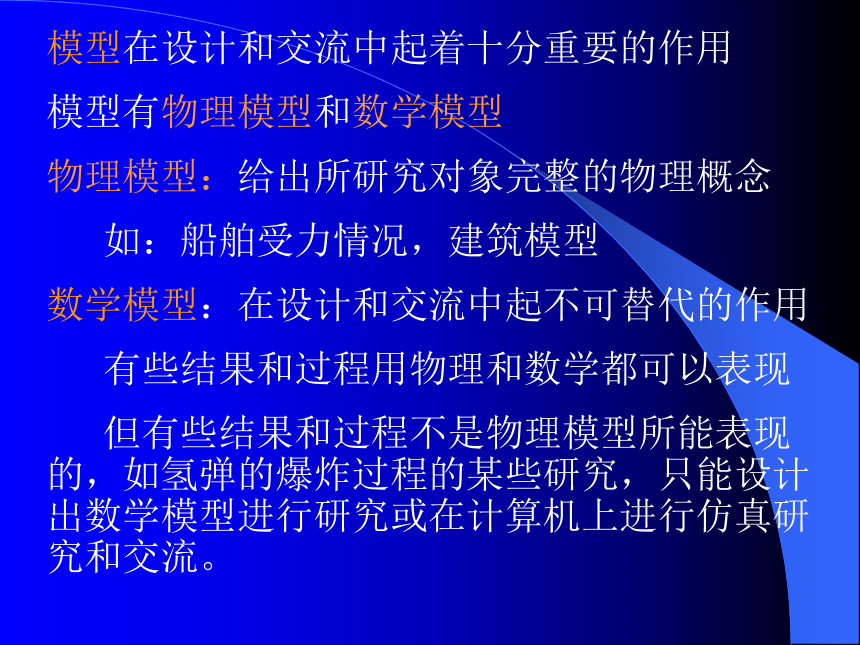

模型在設計和交流中起著十分重要的作用
模型有物理模型和數學模型
物理模型：給出所研究對象完整的物理概念
如：船舶受力情況，建筑模型
數學模型：在設計和交流中起不可替代的作用
有些結果和過程用物理和數學都可以表現
但有些結果和過程不是物理模型所能表現的，如氫彈的爆炸過程的某些研究，只能設計出數學模型進行研究或在計算機上進行仿真研究和交流。

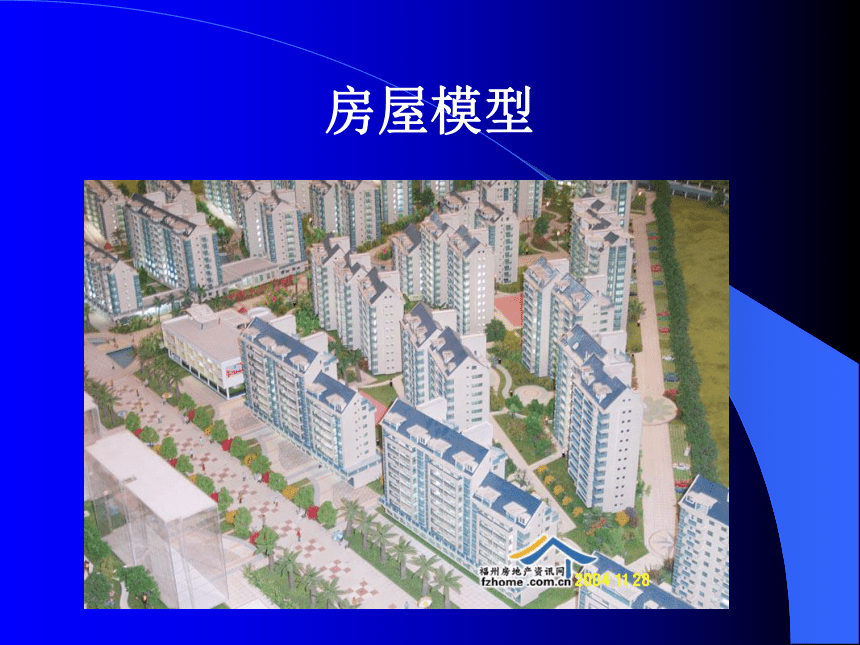

房屋模型

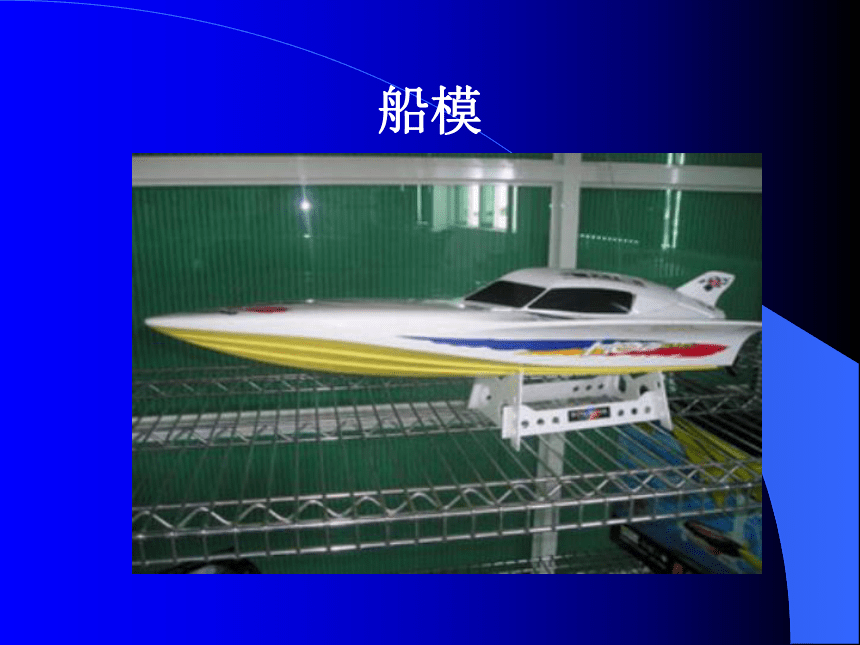

船模

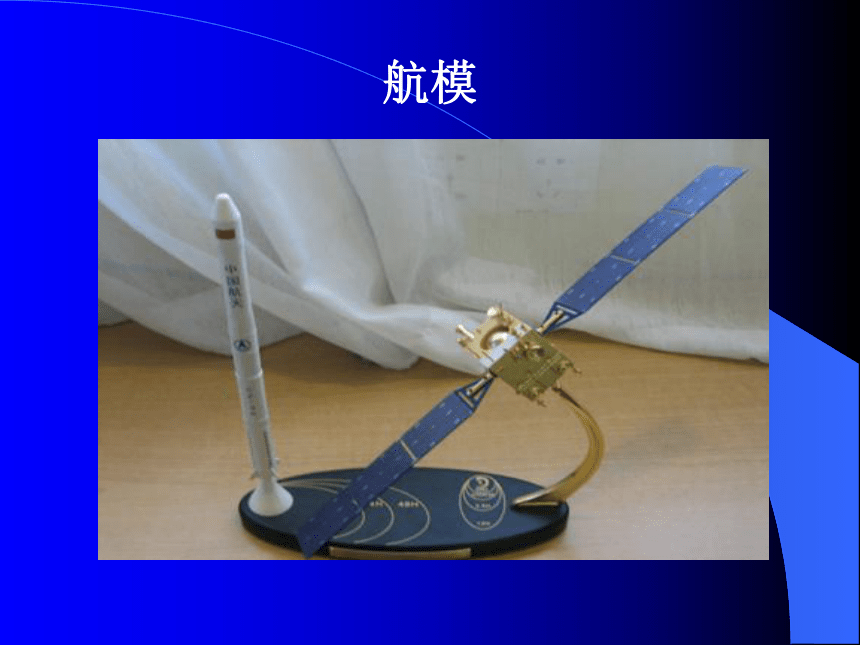

航模
建筑效果圖
效果圖是用來呈現效果的圖紙或照片。
建筑效果圖

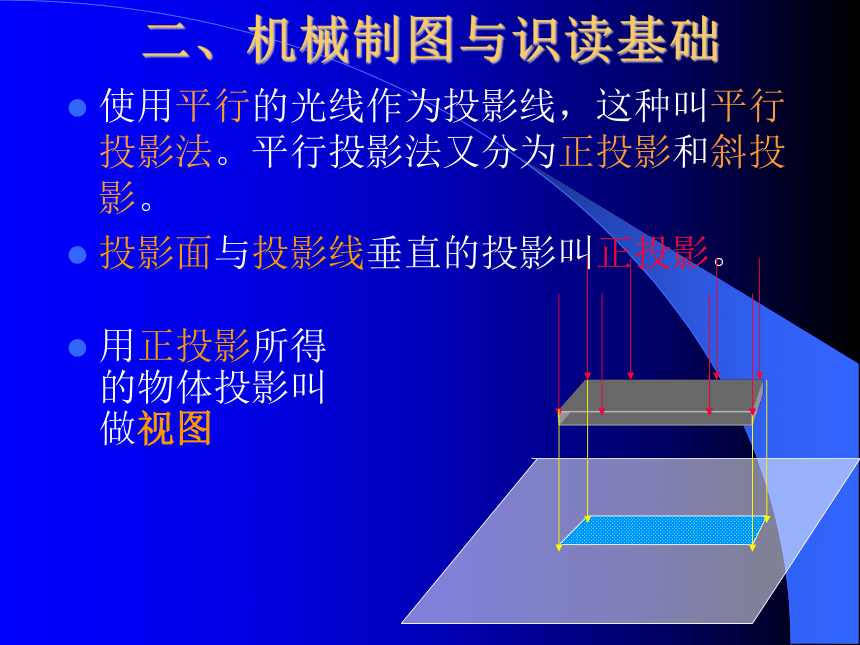

二、機械制圖與識讀基礎
用正投影所得的物體投影叫做視圖
使用平行的光線作為投影線，這種叫平行投影法。平行投影法又分為正投影和斜投影。
投影面與投影線垂直的投影叫正投影。
練習
太陽光照射到人的身體，在地上得到一個人的影子，這個人影是否可以稱為視圖？為什么？
答案
不能叫做視圖.因為視圖是有正投影所的到的物體的投影
正投影的基本特性
1.真實性
2.積聚性
3.收縮性
正投影的基本特性
1、真實性：當平面與投影面平行時，它的投影反映實形。
正投影的基本特性
2、積聚性：當平面與投影面垂直時，它的投影積聚為一直線。
正投影的基本特性
3、收縮性：當平面與投影面傾斜時，它的投影縮小。
（三）二視圖
在正面的基礎上，再增加一個與正面V相垂直且水平放置的投影面叫做水平面H，在正面得到的視圖叫主視圖。
正面V
水平面H
主視圖
（三）二視圖
向水平面作正投影，在水平面得到一個新的視圖，叫俯視圖。
正面V
水平面H
主視圖
俯視圖
（三）二視圖
生產上使用的圖，是把幾個視圖攤平畫在同一張圖紙上，得到二視圖。
正面V
水平面H
主視圖
水平面H
正面V
俯視圖
主視圖
俯視圖
注意主視圖與俯視圖之間的關系。
都反映物體的長度
長對正
觀察圖2－15中三個物體，其正面（主視圖）上的投影是都一樣,想一想其俯視圖是否一樣？如何體現其不同？
（四）三視圖
設置一個與正面、水平面垂直的新投影面，叫側面，從左向右正投影，得到一個左視圖。
側面W
左視圖
正面V
水平面H
主視圖
俯視圖
主視圖
水平面H
正面V
俯視圖
側面W
左視圖
將三個互相垂直的投影面的視圖放在同一張圖紙上，得到三視圖。
（四）三視圖
長對正
高平齊
寬相等
A
B
C
D
E
去掉多余的輔助線及平面，得到標準三視圖。
（四）三視圖
長
V 主視圖
W 左視圖
H 俯視圖
寬
長
高
高
寬
長對正
高平齊
寬相等
展示三視圖的畫法及三個視圖之間的關系
長對正 高平齊 寬相等
練習
1、P65頁，第8題
視圖
視圖
視圖
主視方向
視圖
視圖
視圖
視方向
視圖
視圖
視圖
視方向
習題
主視
畫組合體三視圖的要點：
①分清各簡單形體②按簡單形體逐個從大到小、從外到里的順序畫③用好“正、齊、等”
例１、
例２、
例３、
例４、
練習：已知物體三視圖的外輪廓，構思該物體
構思過程
問題:
答案：1.主視圖 2.不能
1.這是三視圖中的哪一種圖？
2.一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？
案例：形體結構的三視圖
模型房的構成特征為：
(1)由一個長方體和一個三棱柱共同構成，前后對稱；
(2)在長方體的正中央開設門洞，其結構左右對稱。
案例：模型房的結構與三視圖
例1：下面是一些立體圖形
的三視圖，請根據視圖說出立
體圖形的名稱.
解：(1)該立體圖形是長方體，
如圖:
(2)該立體圖形是圓錐, 如圖:
下面是一個物體的三視圖，
試說出物體的形狀.
