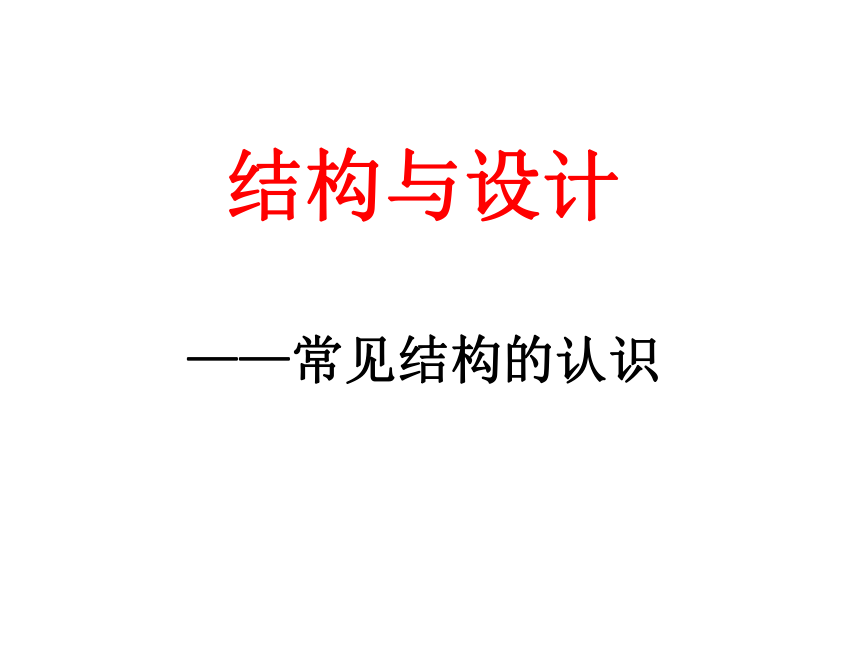

結構與設計 ——常見結構的認識

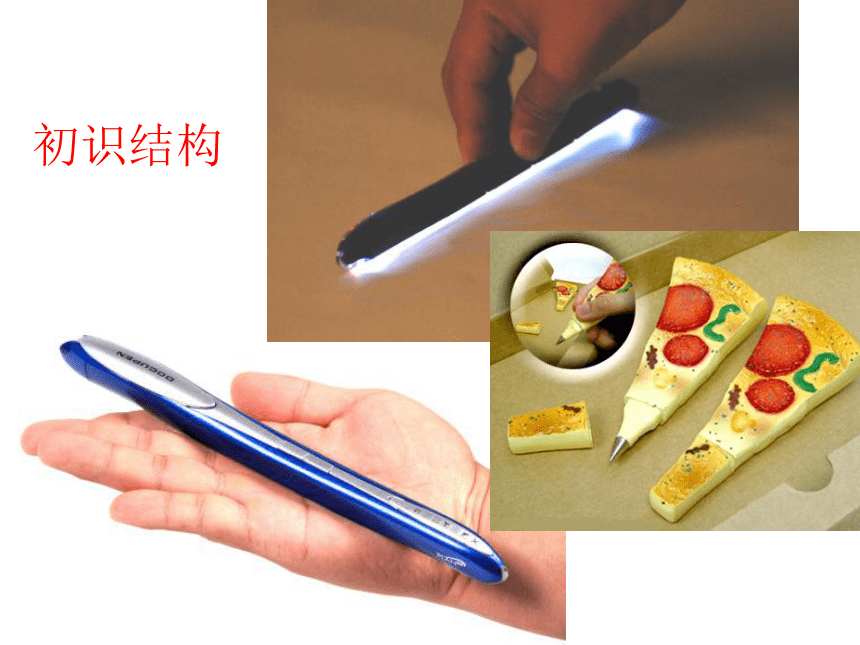

初識結構

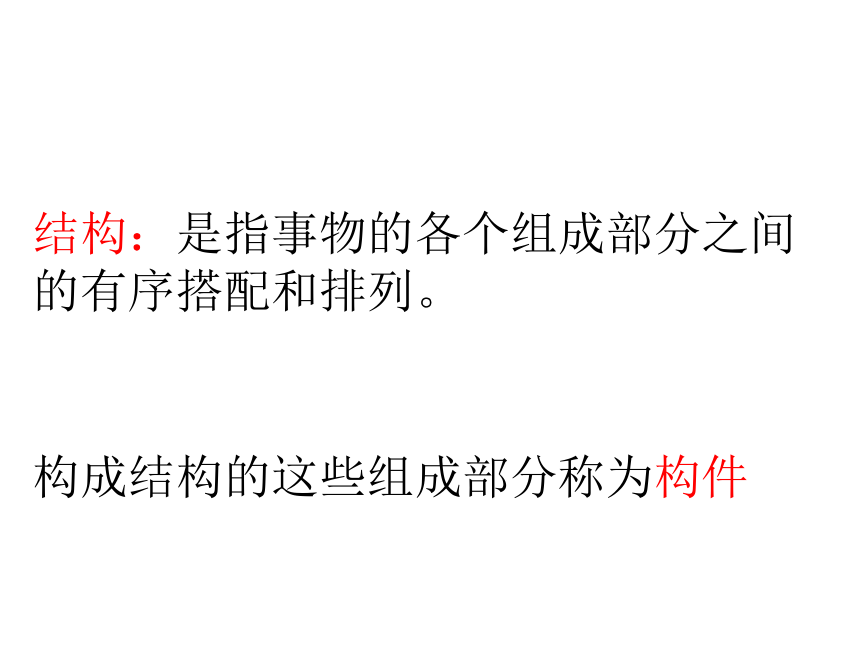

結構：是指事物的各個組成部分之間的有序搭配和排列。
構成結構的這些組成部分稱為構件

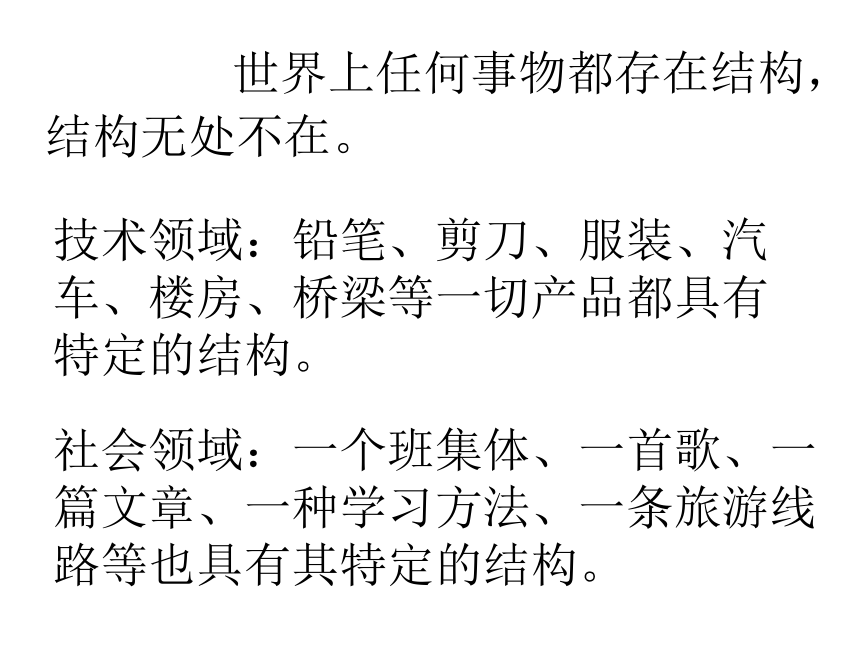

世界上任何事物都存在結構，結構無處不在。

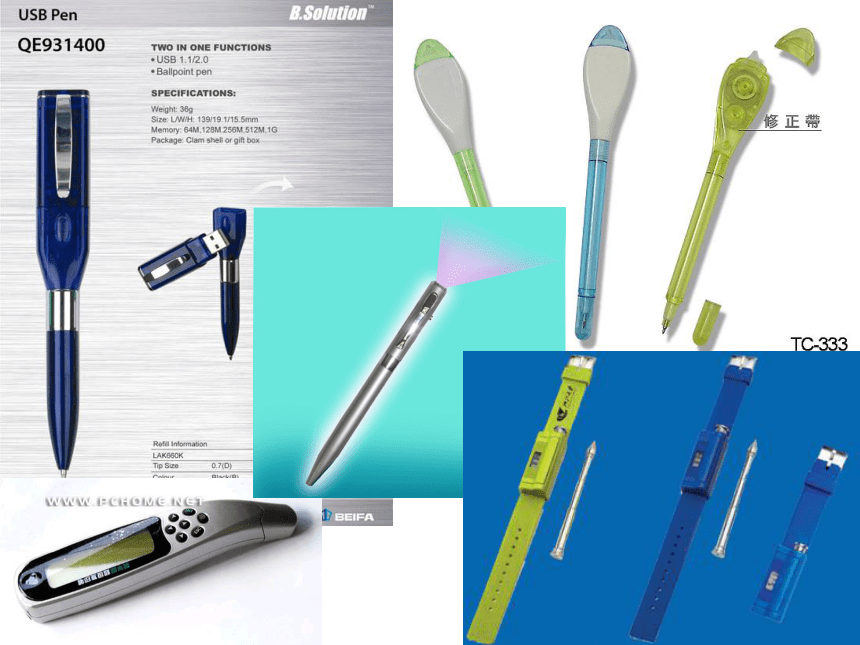

技術領域：鉛筆、剪刀、服裝、汽車、樓房、橋梁等一切產品都具有特定的結構。
社會領域：一個班集體、一首歌、一篇文章、一種學習方法、一條旅游線路等也具有其特定的結構。
自然界：植物、動物、礦物質、自然現象等也有其特定的結構。

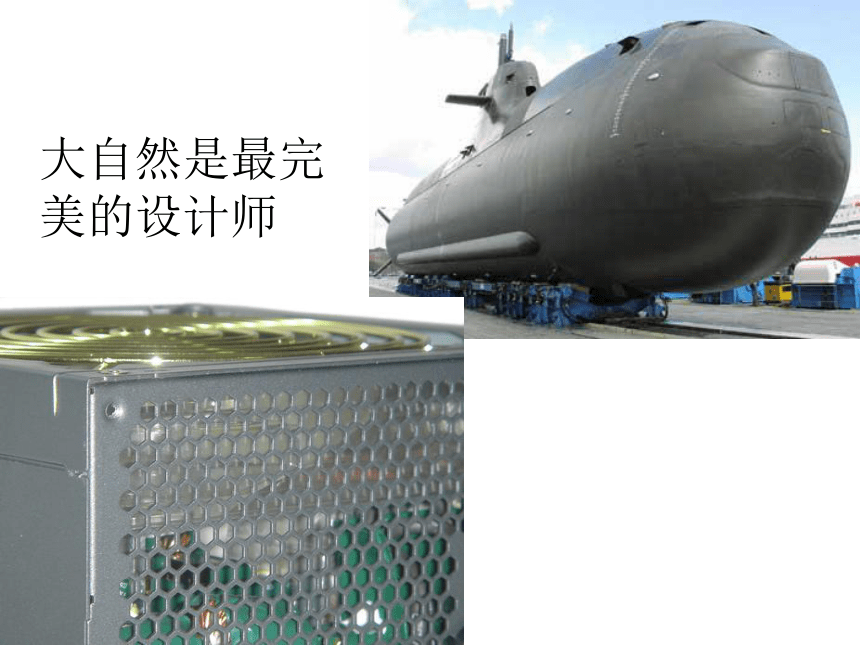

大自然是最完美的設計師

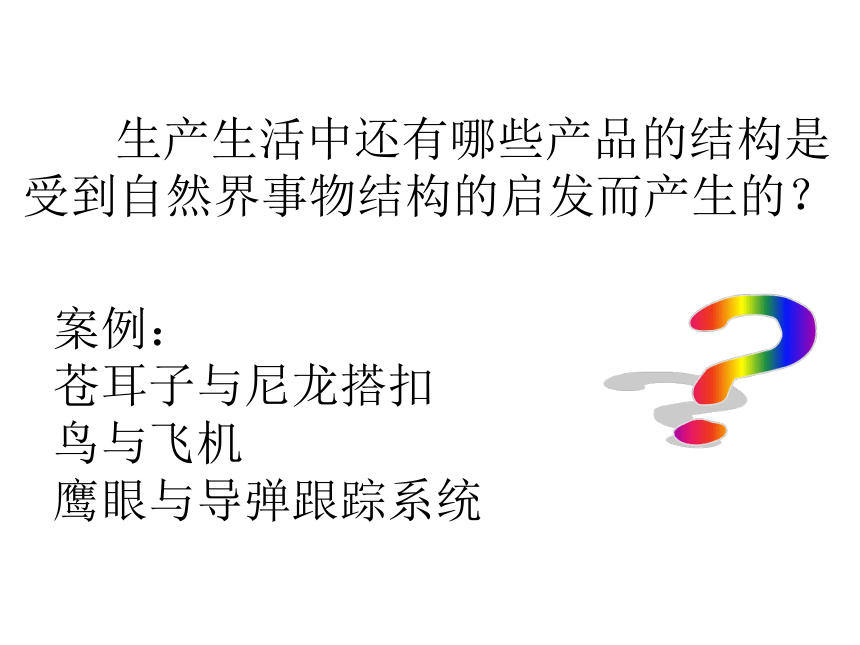

生產生活中還有哪些產品的結構是受到自然界事物結構的啟發而產生的？
案例：
蒼耳子與尼龍搭扣
鳥與飛機
鷹眼與導彈跟蹤系統

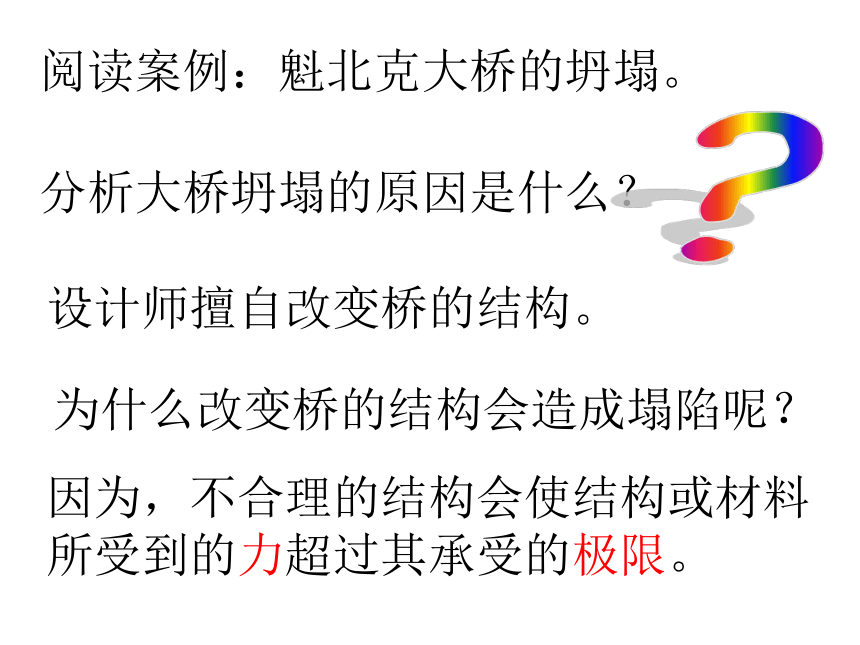

閱讀案例：魁北克大橋的坍塌。
分析大橋坍塌的原因是什么？
設計師擅自改變橋的結構。
為什么改變橋的結構會造成塌陷呢？
因為，不合理的結構會使結構或材料所受到的力超過其承受的極限。
所以從力學角度來說：
結構是指可承受一定力的架構形態, 它可以抵抗能引起形狀和大小改變的力。
下面讓我們來看一個國外建筑專業學生用來技術試驗的小軟件，來加深對結構設計的認識。
結構與力
當一個結構受到外力作用時,內部各質點之間的相互作用會發生改變, 產生一種抵抗的力 , 稱為內力。
受力構件的單位橫截面上所產生的內力稱為應力。用公式表示應力為：σ =F/s, 其中 ,F 是內力 ,S 是受力面積 , σ是應力。
當結構中任一部分的應力達到材料的某種極限值時, 結構就會遭到破壞。
一根火腿腸，如何在中間截為兩段？
用工具：（1）刀切開
（2）剪刀剪開
空手： （3）掰彎
（4）扭斷
（5）拉斷
拉 力 物體所承受的拉拽力
壓 力 擠壓物體的力
剪切力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力
扭轉力 反方向向物體兩端均勻施力 ,使物體發生扭轉形變的力
彎曲力 作用于物體 ,使它產生彎曲的力
構件的基本受力形式：
拉力、壓力、彎曲力、剪切力、扭轉力
構件受到拉力和壓力的作用
構件受到彎曲力的作用
若一個物體承受與之垂直的負荷時，一般稱其為梁。受此一負荷后梁必會產生彎曲現象。
構件受到扭轉力的作用
當構件承受外力作用時，其一部分發生滑動或剪斷之傾向時，即會產生剪切力。
兩個距離很近、大小相等、
方向相反、
作用于同一物體上的平行力
小試驗：
同學們先用自己的手指來代替構件進行各種受力的嘗試。
提問:梁只是由混凝土材料構成的嗎
一般的構件都受到多種力的同時作用。
壓力
拉力
壓力
拉力
一座限重1.5噸的簡單梁式橋，如果要使它的承重增加，該如何改進。
小試驗：
每小組用所給的6張撲克牌、一條雙面膠和一把剪刀，制作一個簡易結構。要求至少5厘米高，并且可以承受兩本課本的重量。
思考
我們使用27張撲克牌、一條20厘米長的雙面膠、一把剪刀，來制作一個可以承受1公斤重砝碼盒的結構。看哪個小組制作的結構最高。
課堂小結
1、結構的定義：事物的各個組成部分之間的有序搭配和排列。
2、結構所受力的類型：拉力、壓力、彎曲力、剪切力、扭轉力 。
3、技術領域中的結構設計：研究物體的結構，使之可以承受更多的力。
