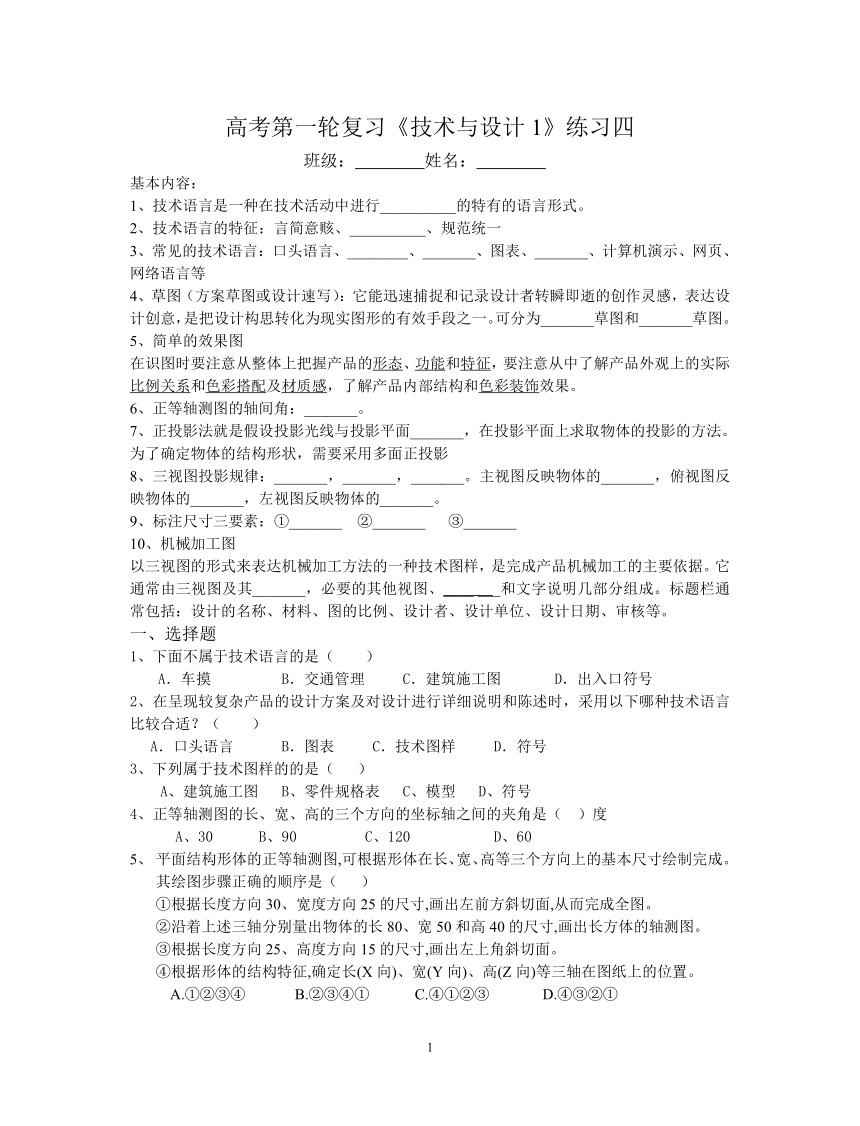

高考第一輪復習《技術與設計1》練習四
班級： 姓名：
基本內容：
1、技術語言是一種在技術活動中進行__________的特有的語言形式。
2、技術語言的特征：言簡意賅、__________、規范統一
3、常見的技術語言：口頭語言、________、_______、圖表、_______、計算機演示、網頁、網絡語言等
4、草圖（方案草圖或設計速寫）：它能迅速捕捉和記錄設計者轉瞬即逝的創作靈感，表達設計創意，是把設計構思轉化為現實圖形的有效手段之一。可分為_______草圖和_______草圖。
5、簡單的效果圖
在識圖時要注意從整體上把握產品的形態、功能和特征，要注意從中了解產品外觀上的實際比例關系和色彩搭配及材質感，了解產品內部結構和色彩裝飾效果。
6、正等軸測圖的軸間角：_______。
7、正投影法就是假設投影光線與投影平面_______，在投影平面上求取物體的投影的方法。為了確定物體的結構形狀，需要采用多面正投影
8、三視圖投影規律：_______，_______，_______。主視圖反映物體的_______，俯視圖反映物體的_______，左視圖反映物體的_______。
9、標注尺寸三要素：①_______ ②_______ ③_______
10、機械加工圖
以三視圖的形式來表達機械加工方法的一種技術圖樣，是完成產品機械加工的主要依據。它通常由三視圖及其_______，必要的其他視圖、____ ___和文字說明幾部分組成。標題欄通常包括：設計的名稱、材料、圖的比例、設計者、設計單位、設計日期、審核等。
選擇題
1、下面不屬于技術語言的是（　　）
A．車摸 B．交通管理 C．建筑施工圖 D．出入口符號
2、在呈現較復雜產品的設計方案及對設計進行詳細說明和陳述時，采用以下哪種技術語言比較合適？（　　）
A．口頭語言　　 B．圖表　　 C．技術圖樣　　 D．符號
3、下列屬于技術圖樣的的是（ ）
A、建筑施工圖 B、零件規格表 C、模型 D、符號
4、正等軸測圖的長、寬、高的三個方向的坐標軸之間的夾角是（ ）度
A、30 B、90 C、120 D、60
平面結構形體的正等軸測圖,可根據形體在長、寬、高等三個方向上的基本尺寸繪制完成。其繪圖步驟正確的順序是（ ）
①根據長度方向30、寬度方向25的尺寸,畫出左前方斜切面,從而完成全圖。
②沿著上述三軸分別量出物體的長80、寬50和高40的尺寸,畫出長方體的軸測圖。
③根據長度方向25、高度方向15的尺寸,畫出左上角斜切面。
④根據形體的結構特征,確定長(X向)、寬(Y向)、高(Z向)等三軸在圖紙上的位置。
A.①②③④ B.②③④① C.④①②③ D.④③②①
繪制機械加工圖采用正投影的方法，正投影法的基本特征是（ ）
A．投影線垂直于投影面 B．投影線平行于投影面
C．投影線傾斜于投影面 D．投影線垂直于物體的平面
在圖紙上繪制物體的三視圖，其中能反映出物體長和寬的視圖是：（ ）
A．主視圖 B．俯視圖 C．左視圖 D．剖視圖
三視圖是常見的技術圖樣，下面幾種說法中正確的是（ ）
（1）能反映出物體長和寬的是主視圖
（2）能反映物體的主要形狀特征的是主視圖
（3）在繪制三視圖時，細點劃線用來表示形體上對稱中心線、軸線；
（4）三視圖屬于技術語言
（5）主視圖、俯視圖和左視圖相互之間的位置關系符合“長對正、高平齊、寬相等”的投影規律
A、（1）（2）（5） B、（2）（4）（5） C、（2）（3）（4）（5） D、（1）（2）（3）（4）（5）
下圖給出了一個模具及它的主視圖，則它的左視圖正確的是（　　）。
10、某設計師設計出一圖紙后，并標注其比例是10:1，某邊長的實際長度是200cm，我們在圖形中標注此邊長時，應標注（ ）。
A.20cm B.200cm C.2000cm D.200
11、與零件（如圖所示）對應的三視圖是：（ ）
12、下列不屬于尺寸標注的要素是（　　）
A．尺寸線 B．箭頭 C．尺寸界線 D．尺寸數字
在對形體進行尺寸標注時，下列說法錯誤的是（　　）
A．形體尺寸標注的是形體各結構塊的真實大小和相對位置；
B．尺寸標注必須正確無誤，尺寸注寫必須符合國家標準，尺寸數字默認以毫米為單位
C．可以利用形體的輪廓線、軸線或對稱中心線作為尺寸界線；
D．尺寸線可以畫在形體輪廓線、軸線或對稱中心線的延長線上。
尺寸標注首先必須正確，以下部分尺寸標注中符合標準的是（　　）
下列技術圖樣中，符合機械加工圖要求的是（ ）
A B C D
下面代表金屬的剖面符號是（ ）
隱藏在表層后面、內部、下面的結構為不可見結構，一般采用虛線表達這類結構，但在機械加工圖中更多地采用（ ）來表示不可見的結構，同時把虛線變成實線。
A、主視圖 B、剖視圖 C、左視圖 D、俯視圖

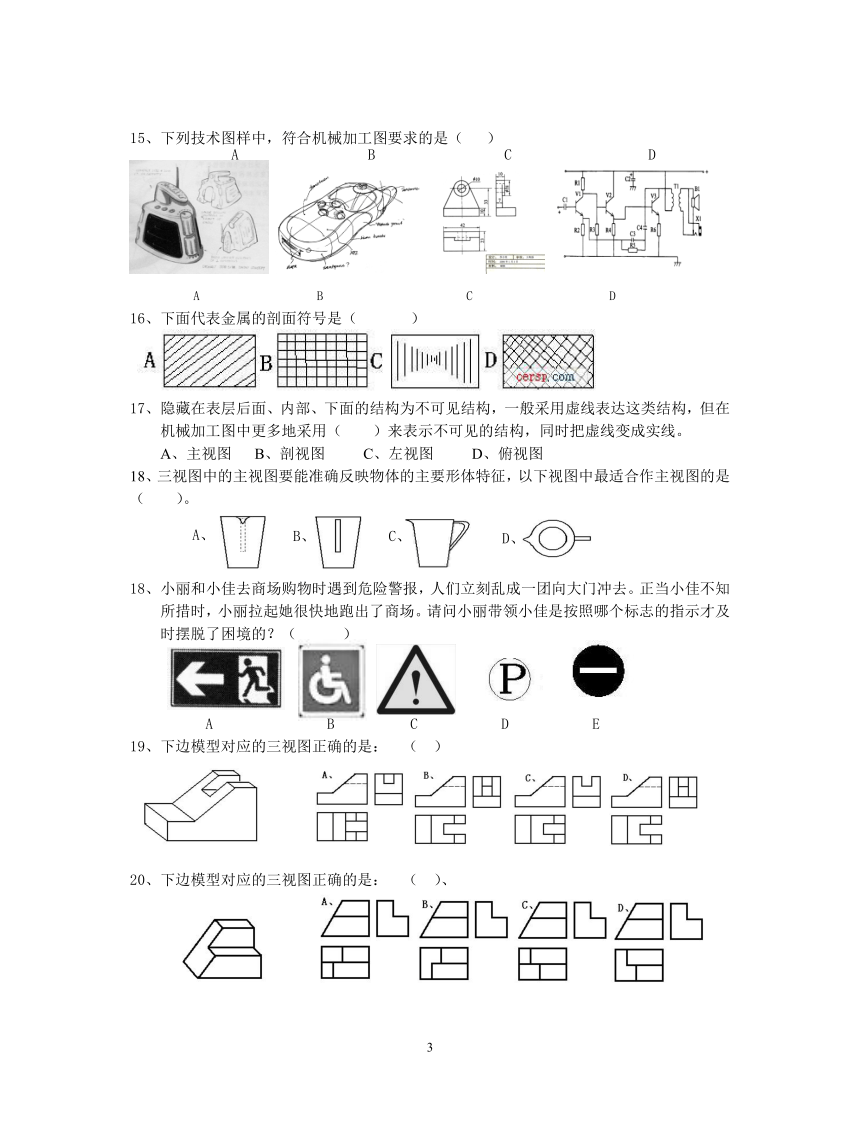

18、三視圖中的主視圖要能準確反映物體的主要形體特征，以下視圖中最適合作主視圖的是（ ）。
小麗和小佳去商場購物時遇到危險警報，人們立刻亂成一團向大門沖去。正當小佳不知所措時，小麗拉起她很快地跑出了商場。請問小麗帶領小佳是按照哪個標志的指示才及時擺脫了困境的？（ ）
A B C D E
下邊模型對應的三視圖正確的是： （ ）
下邊模型對應的三視圖正確的是： （ ）、
二、非選擇題

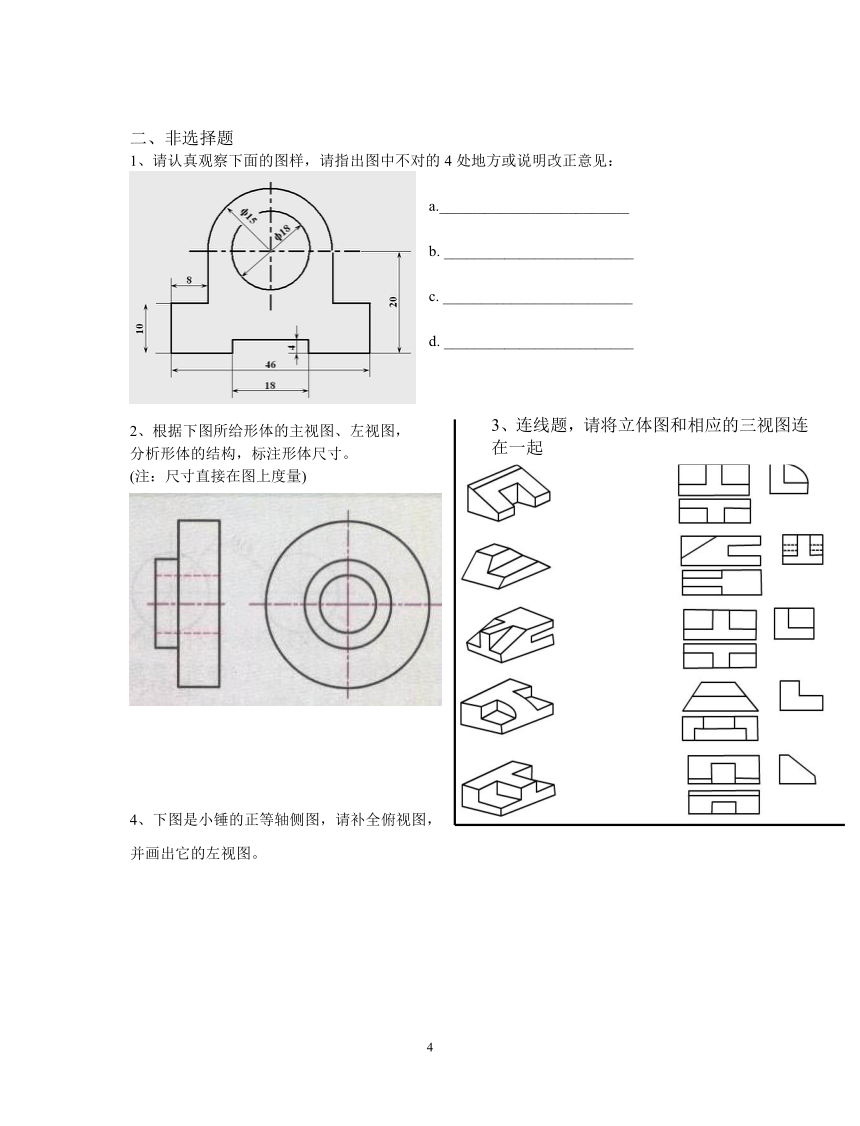

1、請認真觀察下面的圖樣，請指出圖中不對的4處地方或說明改正意見：
a._________________________
b. _________________________
c. _________________________
d. _________________________
2、根據下圖所給形體的主視圖、左視圖，
分析形體的結構，標注形體尺寸。
(注：尺寸直接在圖上度量)
4、下圖是小錘的正等軸側圖，請補全俯視圖，并畫出它的左視圖。
5、根據立體圖，補齊俯視圖和左視圖
6、根據立體圖，畫出俯視圖、補齊俯視圖和左視圖
7、根據題圖所示形體，畫出主視圖。補全俯視圖的缺漏線條。
8、根據軸測圖補全三視圖中所缺的線，或補畫第三個視圖
9、根據立體圖，補全三視圖。
10、根據立體模型補畫視圖中所缺的線。
11、根據立體圖，畫出主視圖和左視圖
12、已知三視圖，畫出正等軸測圖
模具 主視圖 　Ａ． 　Ｂ． Ｃ． Ｄ．
主視
A
B
C
D
A 　　　　B C D
A、
B、
C、
D、
3、連線題，請將立體圖和相應的三視圖連在一起
班級： 姓名：
