第二節
設計中的人機關系

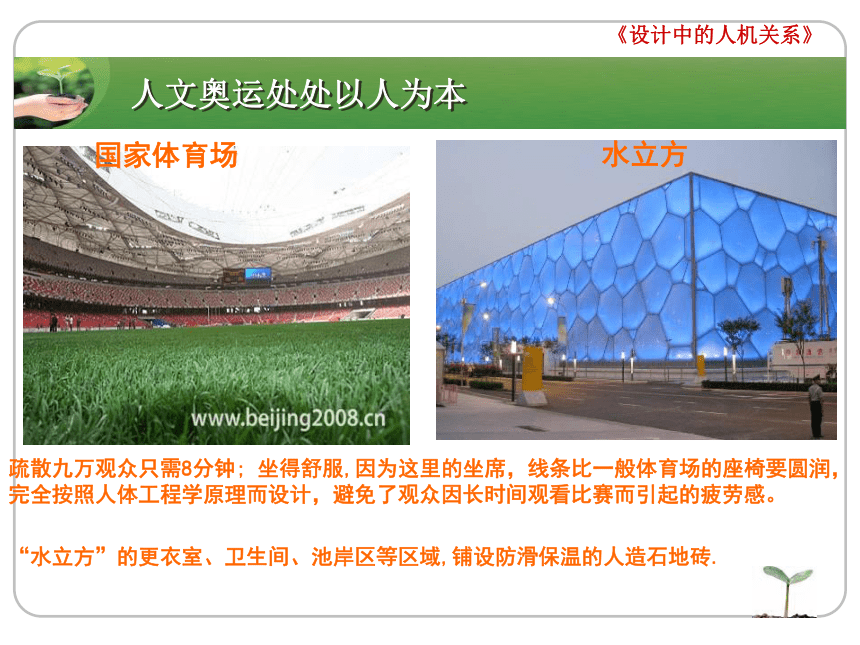

人文奧運處處以人為本
疏散九萬觀眾只需8分鐘; 坐得舒服,因為這里的坐席，線條比一般體育場的座椅要圓潤，
完全按照人體工程學原理而設計，避免了觀眾因長時間觀看比賽而引起的疲勞感。
“水立方”的更衣室、衛生間、池岸區等區域,鋪設防滑保溫的人造石地磚.
國家體育場
水立方

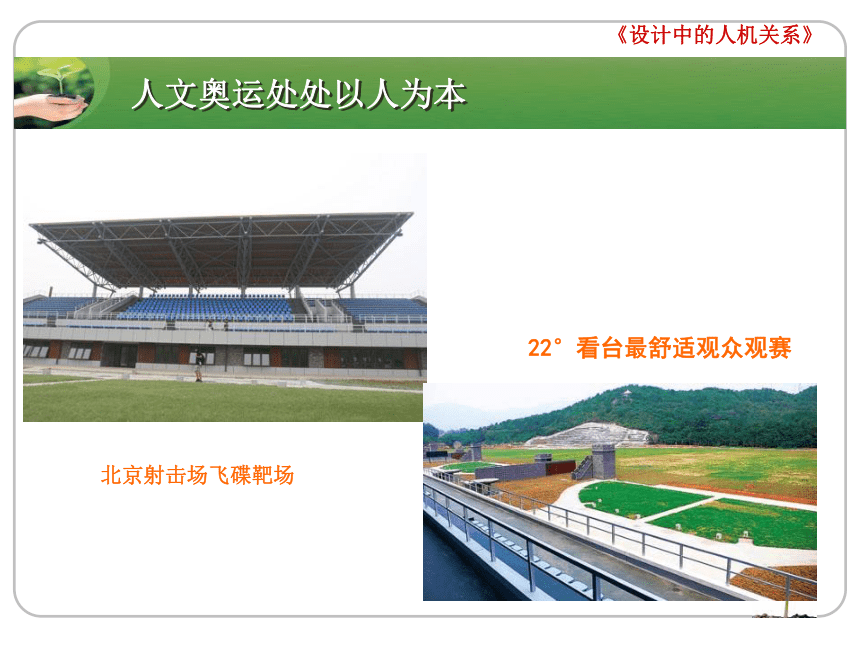

人文奧運處處以人為本
北京射擊場飛碟靶場
22°看臺最舒適觀眾觀賽
北京射擊場飛碟靶場

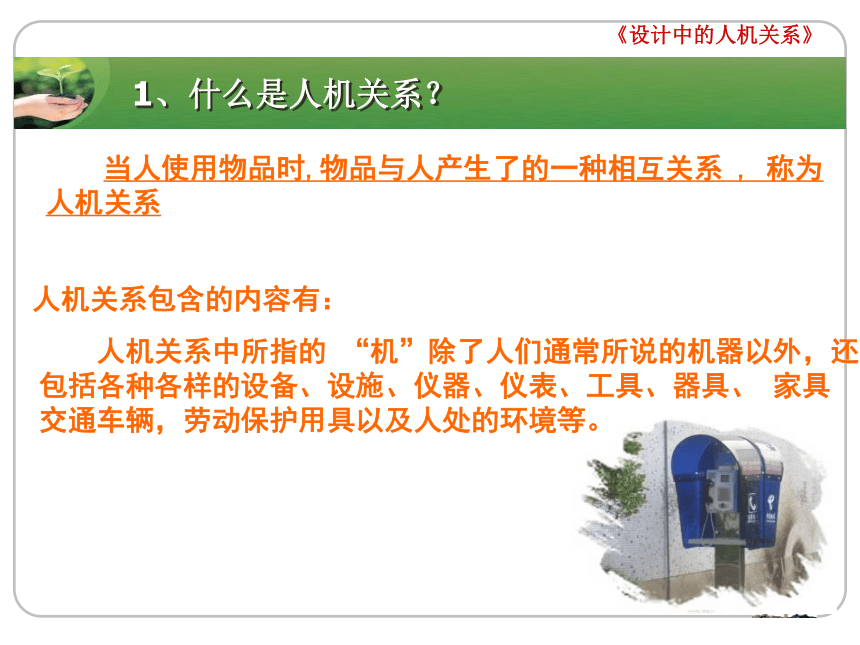

1、什么是人機關系？
1、什么是人機關系？
人機關系包含的內容有：
　　人機關系中所指的 “機”除了人們通常所說的機器以外，還
包括各種各樣的設備、設施、儀器、儀表、工具、器具、 家具
交通車輛，勞動保護用具以及人處的環境等。
當人使用物品時,物品與人產生了的一種相互關系 , 稱為人機關系

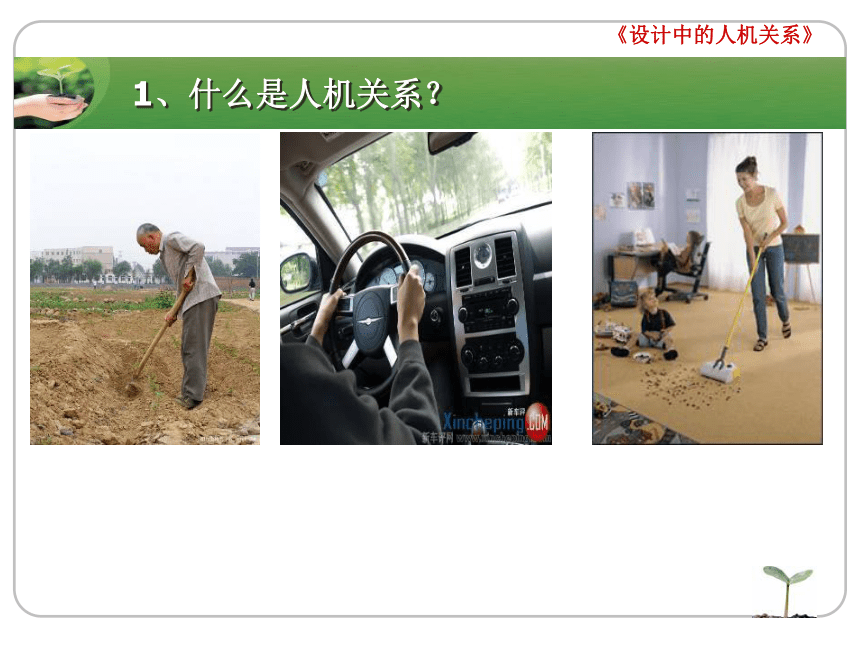

1、什么是人機關系？

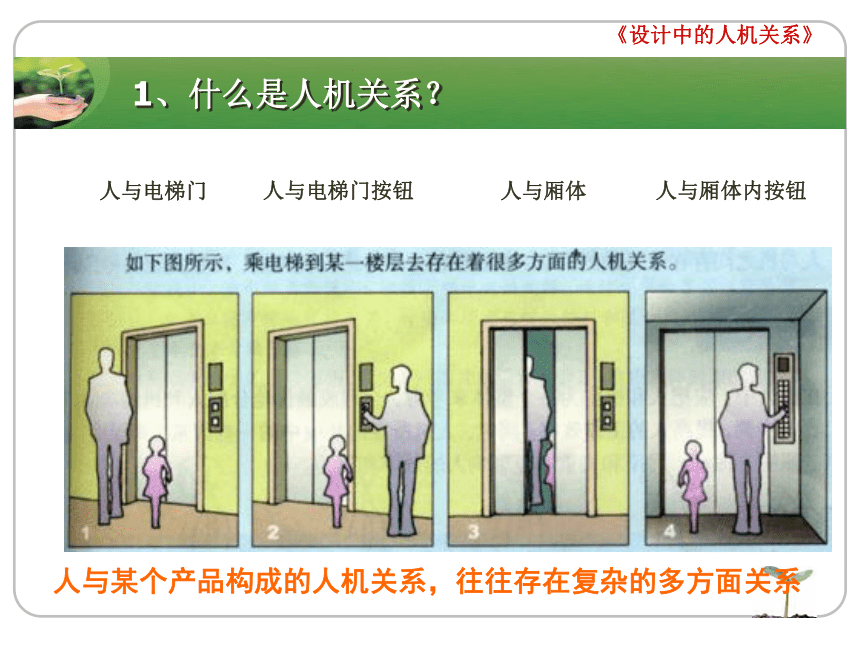

人與某個產品構成的人機關系，往往存在復雜的多方面關系
人與電梯門
人與電梯門按鈕
人與廂體
人與廂體內按鈕

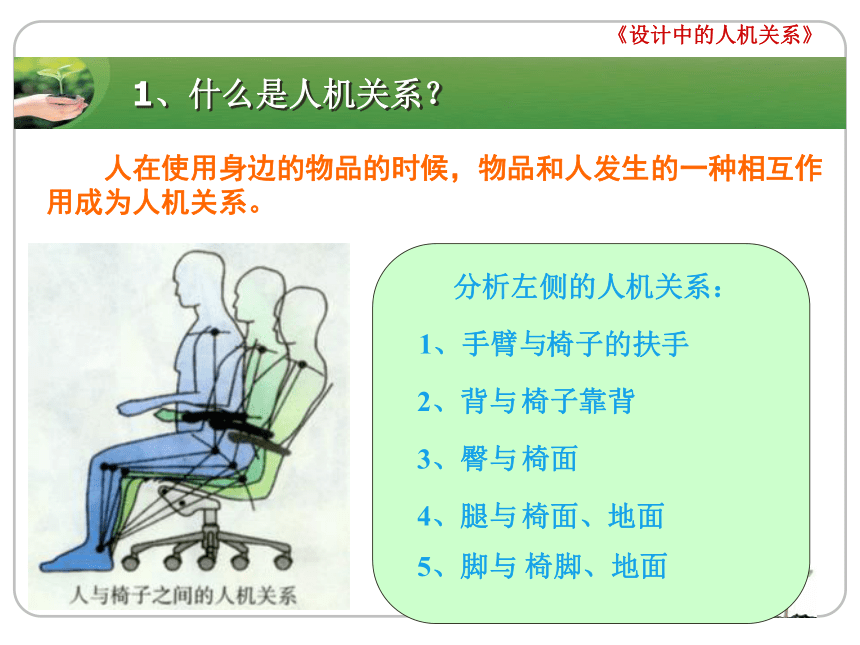

1、什么是人機關系？
分析左側的人機關系：
1、手臂與
2、背與
3、臀與
4、腿與
5、腳與
椅腳、地面
椅子的扶手
椅子靠背
椅面
椅面、地面
人在使用身邊的物品的時候，物品和人發生的一種相互作用成為人機關系。

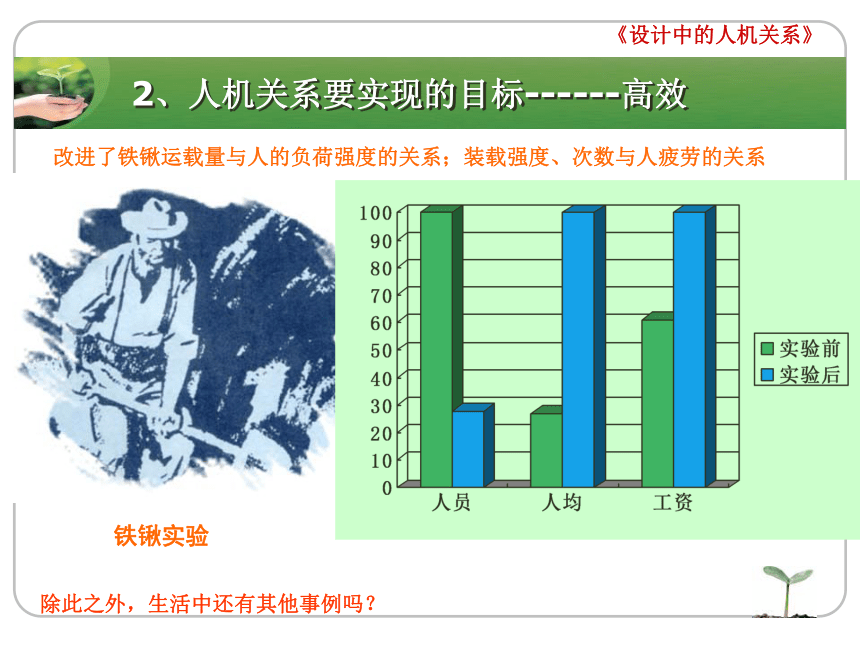

2、人機關系要實現的目標------高效
鐵鍬實驗
除此之外，生活中還有其他事例嗎？
改進了鐵鍬運載量與人的負荷強度的關系；裝載強度、次數與人疲勞的關系

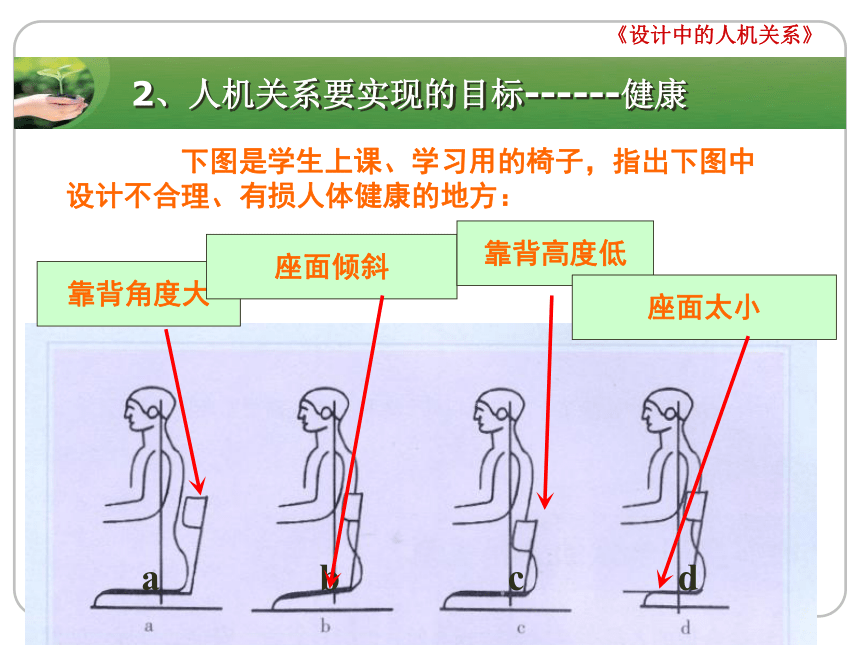

下圖是學生上課、學習用的椅子，指出下圖中設計不合理、有損人體健康的地方：
a
b
c
d
靠背角度大
座面傾斜
靠背高度低
座面太小
2、人機關系要實現的目標------健康
2、人機關系要實現的目標------健康
1.這塊桌板是下
傾的，不必低頭
彎腰就能看書了。
2.左右兩塊升降
板可以把創想學
習桌調節到最適
合學生身高的高
度。
4.這個護欄可
以放書、筆、
杯子等物。
3.學生的胳膊
可以很舒服地
放在這個下傾
的托肘板上。
能有效預防近視
5.這個稍大于學生腰寬的
缺口，能讓學生的身體進
入桌子里，學生的雙臂可
以舒服地靠在托肘板上。
2、人機關系要實現的目標------舒適
找一找：自行車哪些設計使人感覺很舒適。
2、人機關系要實現的目標------安全
除此之外，還有其他事例嗎？
2、人機關系要實現的目標
高效 □
舒適 □
健康 □
安全 □
我來設計“小板凳”
安全 □
健康 □
舒適 □
高效 □
3.如何實現合理的人機關系
設計的產品要考慮到不同人群（使用者）的不同需要
設計要符合人體的靜態尺寸和動態尺寸
3.如何實現合理的人機關系
靜態的人與動態的人
小辭典：
靜態尺寸是指人的構造尺寸；
動態尺寸是指人的功能尺寸，
包括人的動作范圍、體形變
化等測量數據。
人在使用產品的時候處于靜態和動態兩種狀態交替之中，因此，設計的產品不但要符合人體的靜態尺寸 ，也要符合人體的動態尺寸。
設計產品要滿足人們的心理需求
3.如何實現合理的人機關系
人的心理需求
設想：如果把你的房間全部布置成紅色或者黑色，你會有怎樣的感覺呢？或者在你進入圖書館的時候發現矗立在你面前的是兩個籃球架的時候你又會有怎樣的感覺呢？
要滿足人的心理需求要考慮五個方面的問題：
視覺：對產品的色彩、形態，空間的關系的感覺，感受。
聽覺：對產品的聲音的感覺
味覺：對產品的口味的感覺
嗅覺：對產品的氣味的感覺
觸覺：手、足、皮膚對產品的感覺
茶座、咖啡屋的設計一般為暖色調，以營造溫馨、寧靜的效果，辦公室一般應以冷色調為主，以求嚴謹、高效的工作氛圍.
產品設計應重視實現，改善人機之間的信息交流，實現人機對話（即運用信息語言交流）
3.如何實現合理的人機關系
改善人機之間的信息交流
實現人機對話
舉例：
電梯
電腦
思考：你知道在你使用的物品中哪些物品有人機對話的功能嗎？
上下箭頭是電梯
反饋給人的一種
形式，如向上箭
頭亮表示電梯正
在向上運動
通過開門和關門鍵，人可以發出開門或關門的指令
人對電梯發出指令的工具，如：去八樓，只要按8號鍵
電梯反饋現在的位置
當電梯到達指定樓層時蜂鳴器會發出聲音提醒乘客
利用鍵盤
鼠標輸入
指令
電腦以對話框的形式把信息反饋給電腦操作者
當然，電腦反饋給操作
者的信息可以是多種多
樣的，例如：圖象畫面，
聲音等等
人與電腦之間實現了信息的相互交流
好方便啊！
作業：寫一篇“校園人機關系的體驗”心得體會
《設計中的人機關系》
