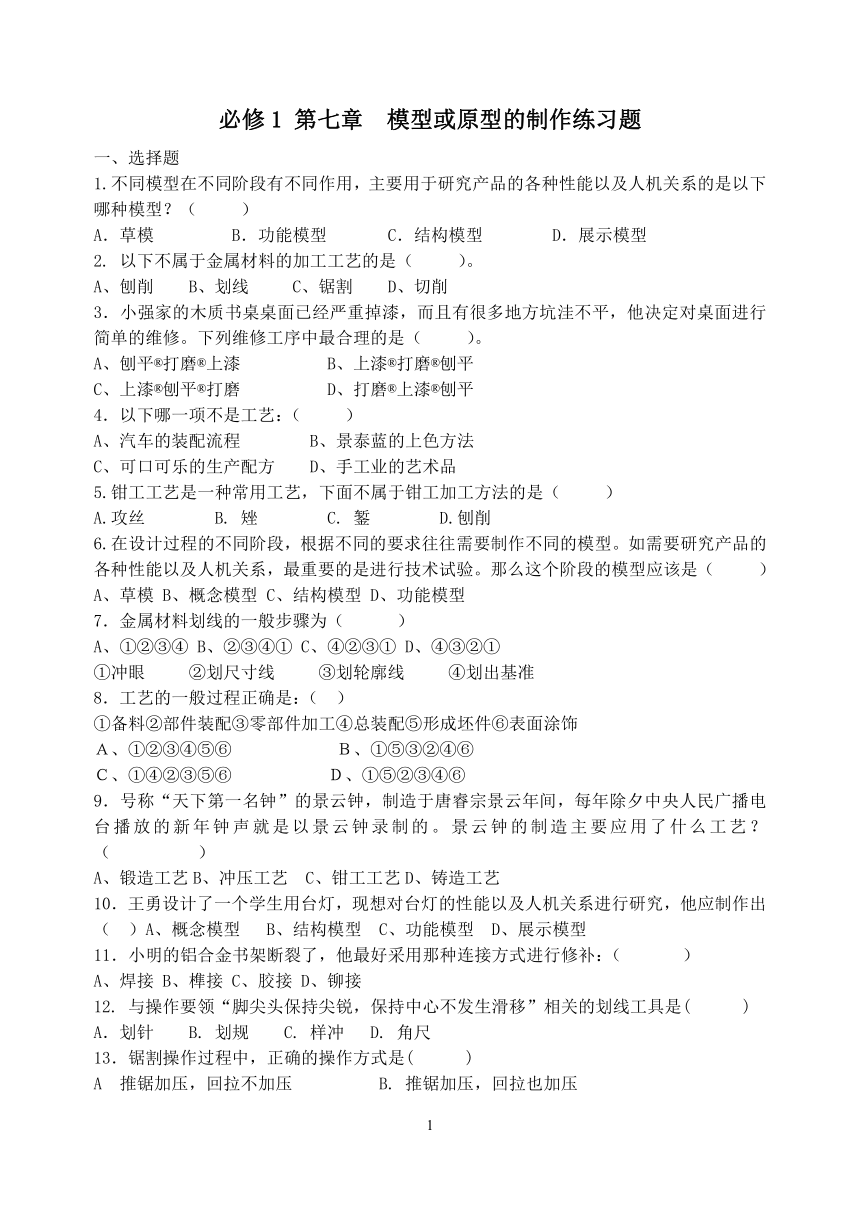

必修1 第七章 模型或原型的制作練習題
一、選擇題
1.不同模型在不同階段有不同作用，主要用于研究產品的各種性能以及人機關系的是以下哪種模型？（ ）
A．草模 B．功能模型 C．結構模型 D．展示模型
2. 以下不屬于金屬材料的加工工藝的是（ ）。
A、刨削 B、劃線 C、鋸割 D、切削
3．小強家的木質書桌桌面已經嚴重掉漆，而且有很多地方坑洼不平，他決定對桌面進行簡單的維修。下列維修工序中最合理的是（ ）。
A、刨平 打磨 上漆 B、上漆 打磨 刨平
C、上漆 刨平 打磨 D、打磨 上漆 刨平
4．以下哪一項不是工藝：（ ）
A、汽車的裝配流程 B、景泰藍的上色方法
C、可口可樂的生產配方 D、手工業的藝術品
5.鉗工工藝是一種常用工藝，下面不屬于鉗工加工方法的是（ ）
A.攻絲 B. 矬 C. 鏨 D.刨削
6.在設計過程的不同階段，根據不同的要求往往需要制作不同的模型。如需要研究產品的各種性能以及人機關系，最重要的是進行技術試驗。那么這個階段的模型應該是（ ）
A、草模 B、概念模型 C、結構模型 D、功能模型
7．金屬材料劃線的一般步驟為（ ）
A、①②③④ B、②③④① C、④②③① D、④③②①
①?zèng)_眼 ②劃尺寸線 ③劃輪廓線 ④劃出基準
8．工藝的一般過程正確是：（　）
①備料②部件裝配③零部件加工④總裝配⑤形成坯件⑥表面涂飾
Ａ、①②③④⑤⑥ Ｂ、①⑤③②④⑥
Ｃ、①④②③⑤⑥ Ｄ、①⑤②③④⑥
9．號稱“天下第一名鐘”的景云鐘，制造于唐睿宗景云年間，每年除夕中央人民廣播電臺播放的新年鐘聲就是以景云鐘錄制的。景云鐘的制造主要應用了什么工藝？（ ）
A、鍛造工藝B、沖壓工藝 C、鉗工工藝D、鑄造工藝
10．王勇設計了一個學生用臺燈，現想對臺燈的性能以及人機關系進行研究，他應制作出（ ）A、概念模型 B、結構模型 C、功能模型 D、展示模型
11．小明的鋁合金書架斷裂了，他最好采用那種連接方式進行修補：（ ）
A、焊接 B、榫接 C、膠接 D、鉚接
12. 與操作要領“腳尖頭保持尖銳，保持中心不發生滑移”相關的劃線工具是( )
A．劃針 B. 劃規 C. 樣沖 D. 角尺

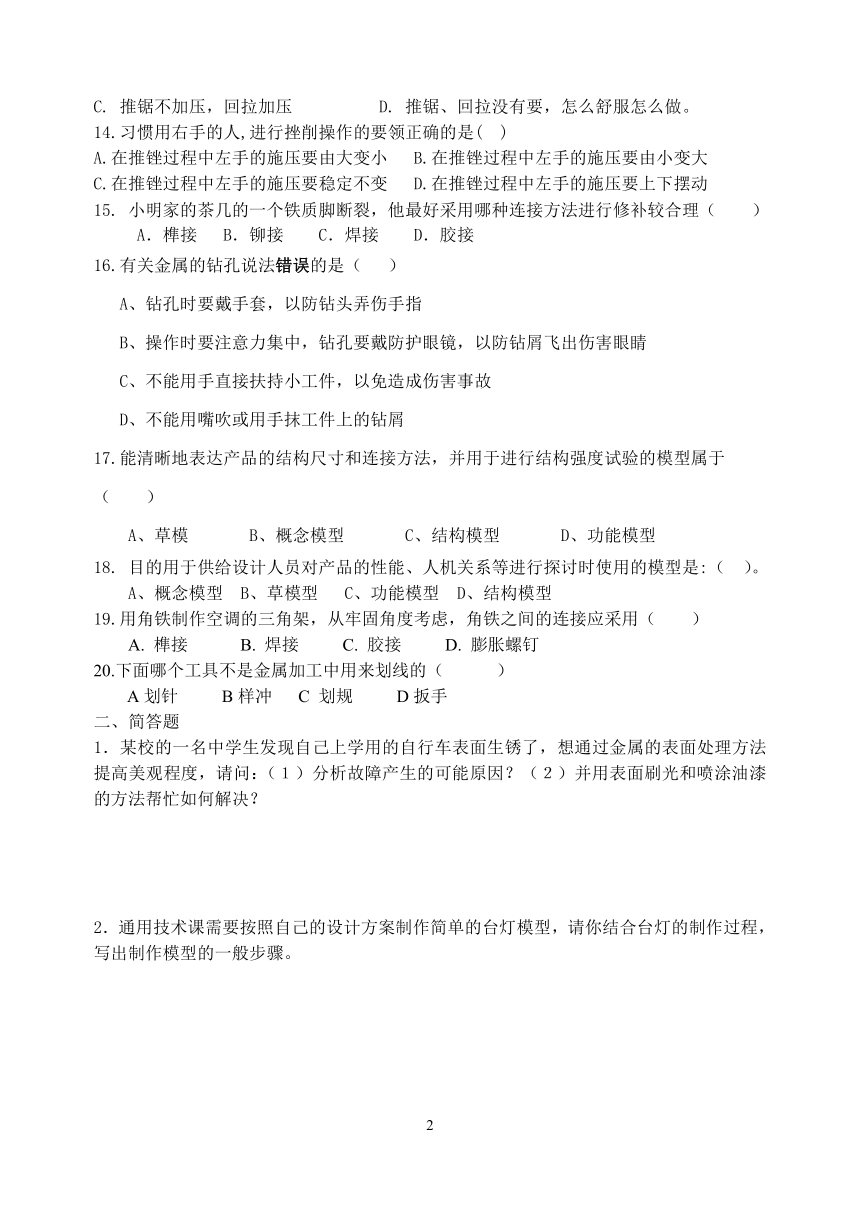

13．鋸割操作過程中，正確的操作方式是( )
A 推鋸加壓，回拉不加壓 B. 推鋸加壓，回拉也加壓
C. 推鋸不加壓，回拉加壓 D. 推鋸、回拉沒有要，怎么舒服怎么做。
14.習慣用右手的人,進行挫削操作的要領正確的是( )
A.在推銼過程中左手的施壓要由大變小 B.在推銼過程中左手的施壓要由小變大
C.在推銼過程中左手的施壓要穩定不變 D.在推銼過程中左手的施壓要上下擺動
15. 小明家的茶幾的一個鐵質腳斷裂，他最好采用哪種連接方法進行修補較合理（ ）
A．榫接 B．鉚接 C．焊接 D．膠接
16.有關金屬的鉆孔說法錯誤的是（ ）
A、鉆孔時要戴手套，以防鉆頭弄傷手指
B、操作時要注意力集中，鉆孔要戴防護眼鏡，以防鉆屑飛出傷害眼睛
C、不能用手直接扶持小工件，以免造成傷害事故
D、不能用嘴吹或用手抹工件上的鉆屑
17.能清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗的模型屬于（ ）
A、草模 B、概念模型 C、結構模型 D、功能模型
18. 目的用于供給設計人員對產品的性能、人機關系等進行探討時使用的模型是:（ ）。
A、概念模型 B、草模型 C、功能模型 D、結構模型
19.用角鐵制作空調的三角架，從牢固角度考慮，角鐵之間的連接應采用（ ）
A. 榫接 B. 焊接 C. 膠接 D. 膨脹螺釘
20.下面哪個工具不是金屬加工中用來劃線的（ ）
A劃針 B樣沖 C 劃規 D扳手
二、簡答題
1．某校的一名中學生發現自己上學用的自行車表面生銹了，想通過金屬的表面處理方法提高美觀程度，請問：（１）分析故障產生的可能原因？（２）并用表面刷光和噴涂油漆的方法幫忙如何解決？
2．通用技術課需要按照自己的設計方案制作簡單的臺燈模型，請你結合臺燈的制作過程，寫出制作模型的一般步驟。

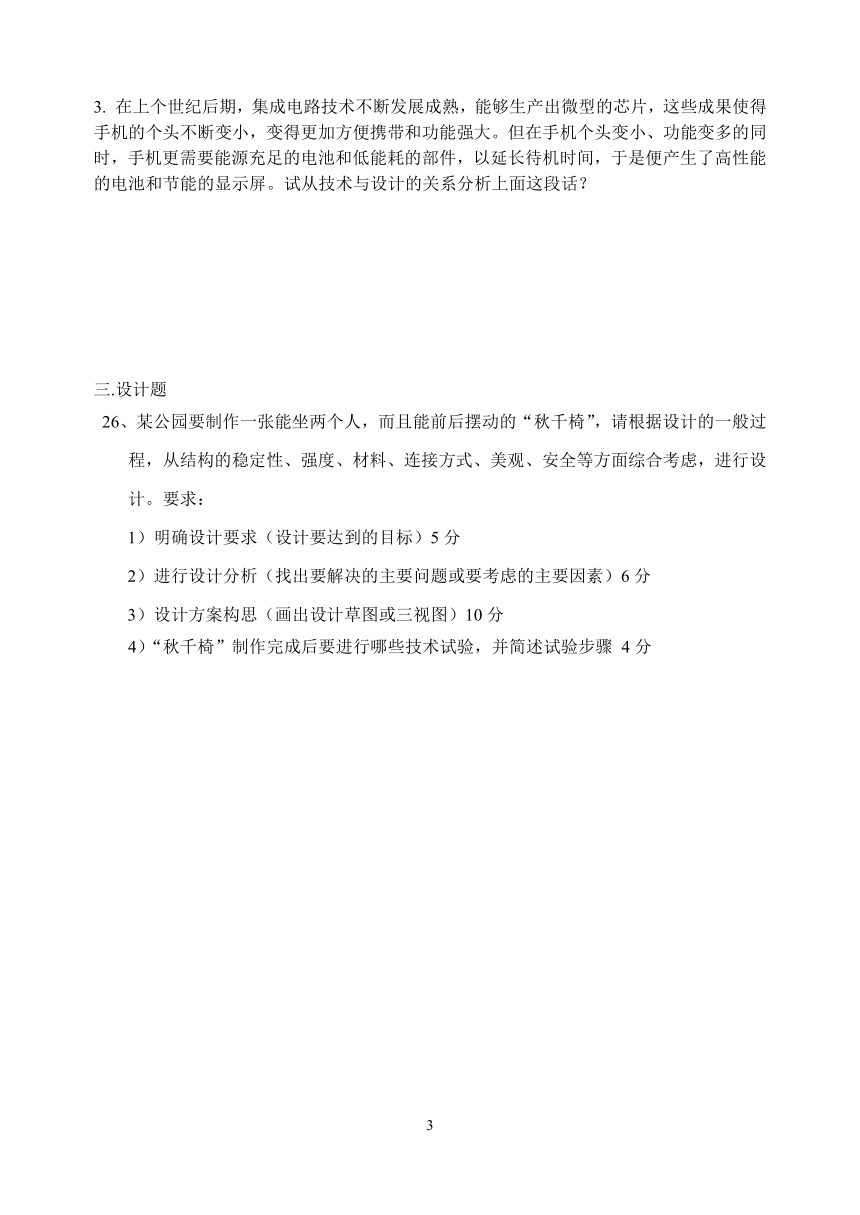

3. 在上個世紀后期，集成電路技術不斷發展成熟，能夠生產出微型的芯片，這些成果使得手機的個頭不斷變小，變得更加方便攜帶和功能強大。但在手機個頭變小、功能變多的同時，手機更需要能源充足的電池和低能耗的部件，以延長待機時間，于是便產生了高性能的電池和節能的顯示屏。試從技術與設計的關系分析上面這段話？
三.設計題
26、某公園要制作一張能坐兩個人，而且能前后擺動的“秋千椅”，請根據設計的一般過程，從結構的穩定性、強度、材料、連接方式、美觀、安全等方面綜合考慮，進行設計。要求：
1）明確設計要求（設計要達到的目標）5分
2）進行設計分析（找出要解決的主要問題或要考慮的主要因素）6分
3）設計方案構思（畫出設計草圖或三視圖）10分
4）“秋千椅”制作完成后要進行哪些技術試驗，并簡述試驗步驟 4分
27. 贊贊同學學習時經常要查閱一些工具書來幫助自己，他發現這樣自己的書桌比較亂，于是他想在自己的書桌上設計一個簡易書架，以方便拿取。如果你是贊贊同學請從結構的穩定性、強度、材料、使用方便以及美觀等方面來考慮。設計一個簡易書架。
1、結合設計的一般過程寫出設計思路。（6分）
2、用草圖表達你的設計思想，并寫出必要的說明。（4分）
3、針對你的設計方案，列出加工所需的工具和材料。（4分）
4、請畫出具體的加工流程圖。（6分）
必修1 第七章 模型或原型的制作參考答案
一、選擇題
baadd dcbdc dbaa 19.B
二、簡答題
1、答.（1）金屬長期沒有得到保護，與空氣反應產生了氧化物，并受其它臟物（酸，堿，鹽等）的腐蝕，從而產生了銹。
（2）清除金屬表面毛刺和鐵屑→用細挫挫平表面→用精細沙紙打磨→涂防銹漆→噴涂油漆
2、答. 制作模型一般可以分為以下幾個步驟:①選擇合適的材料;②準備工具和設備;③劃線;④加工;⑤裝配;⑥表面處理;⑦評價.制作完成后,一般還要對模型的外觀進行潤色。
3. 由于集成電路技術的提高，使得人類可以設計出很小的計算機。又由于手機設計的需要，帶動顯示屏技術的不斷提高。這說明技術是設計的基礎，反過來設計又對技術有促進作用。
三.設計題
26、（1）設計要求：
1）功能要求：能坐兩個人的“秋千椅”。
2）安全性：結構穩定、強度大，安全系數高。
3）外觀要求：美觀和環境和諧。
4）耐用性：在露天條件下使用。
5）成本低：選用強度大價格低的材料。
（2）設計分析：
1）材料：為了安全，應采用強度大的鋼管做支架，椅子框架用角鐵，椅子面板用木板。
2）支架：這了穩定底座要大，采用三角形支架，和地面要固定。
3）連接：為了椅子能前后擺動，椅子和支架之間用鐵鏈環連接，鐵鏈環與支架用鉸接方式連接。
4）美觀：造型要美觀，要進行表面處理（油漆）。
5）安全：支架和椅子之間要留出一人以上的距離，防止椅子前后擺動時擠著人，完工后要進行強化試驗，保證安全。
（3）方案構思（草圖）：
27.（1）A、發現與明確問題：書桌上的書比較亂，尋找時不方便、不及時，需要設計一個統一放置常用書的書架。B、制定設計方案：進行設計分析，選定材料，確定大小、顏色、形狀、功能等，并畫出草圖。C、制作原型或模型：繪制三視圖，制作模型。D、測試、評估、優化。
（2）如圖所示：
A、采用框架結構，長方體，有較好的穩固性
B、側面為上小下大為梯形，以方便書本的取放，中間采用可滑動的隔板，以便調節。
（3）工具：木工尺、木工刨、羊角錘、木工鋸等。材料：木條、鐵釘
（4）
劃線
鋸割
材料表面處理
連接
成型
