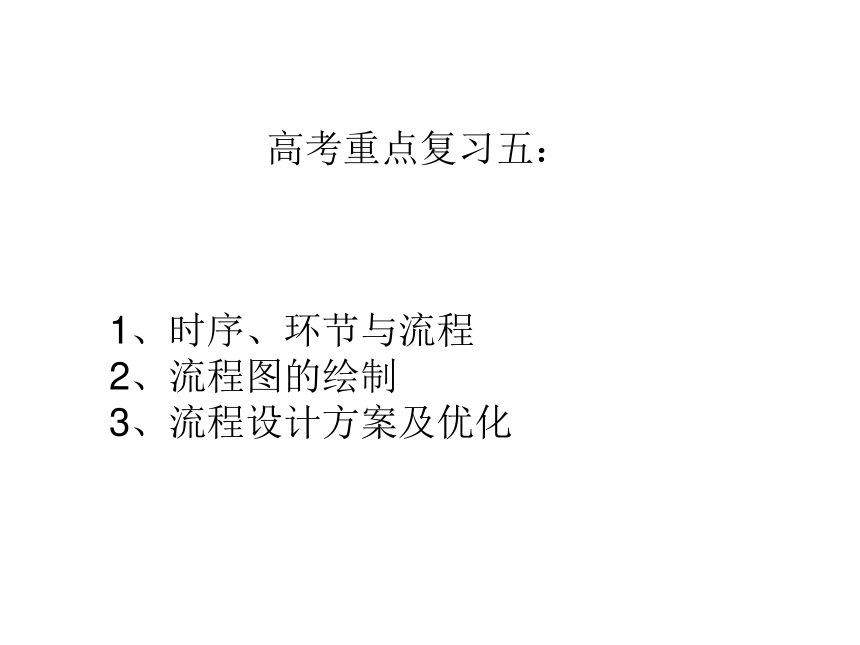

高考重點復習五：
1、時序、環節與流程
2、流程圖的繪制
3、流程設計方案及優化

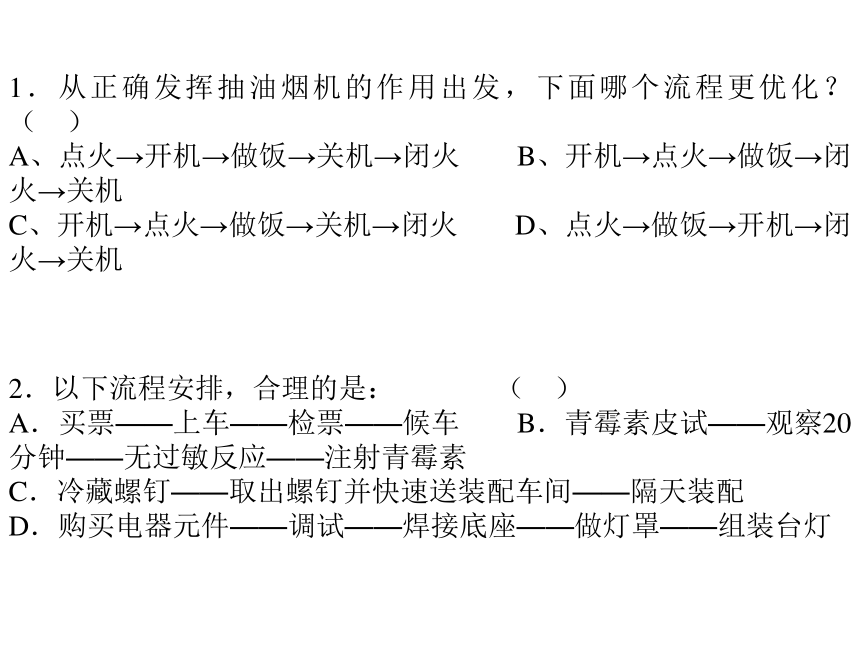

1．從正確發揮抽油煙機的作用出發，下面哪個流程更優化？ （ ）
A、點火→開機→做飯→關機→閉火 B、開機→點火→做飯→閉火→關機
C、開機→點火→做飯→關機→閉火 D、點火→做飯→開機→閉火→關機
2．以下流程安排，合理的是： （ ）
A．買票——上車——檢票——候車 B．青霉素皮試——觀察20分鐘——無過敏反應——注射青霉素
C．冷藏螺釘——取出螺釘并快速送裝配車間——隔天裝配
D．購買電器元件——調試——焊接底座——做燈罩——組裝臺燈

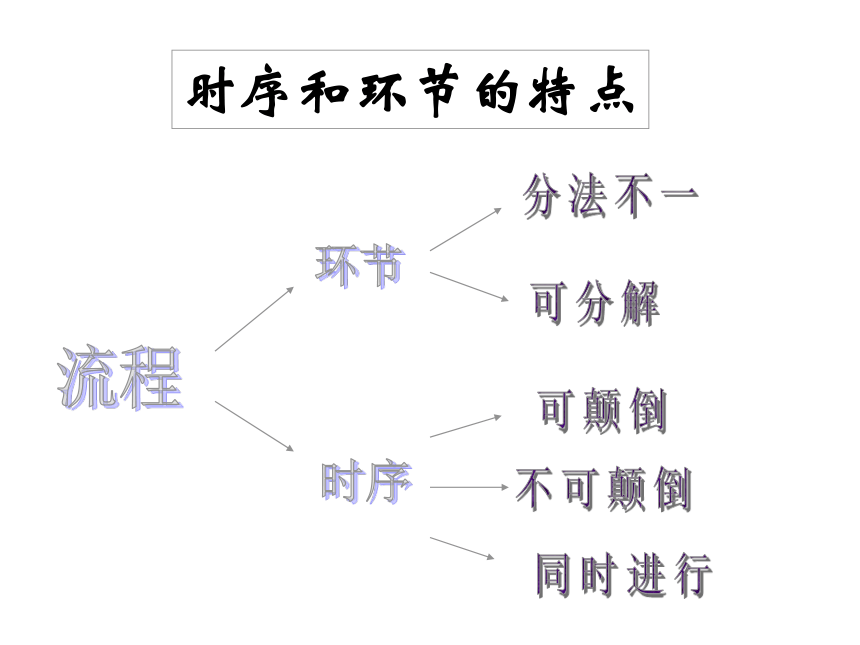

時序和環節的特點

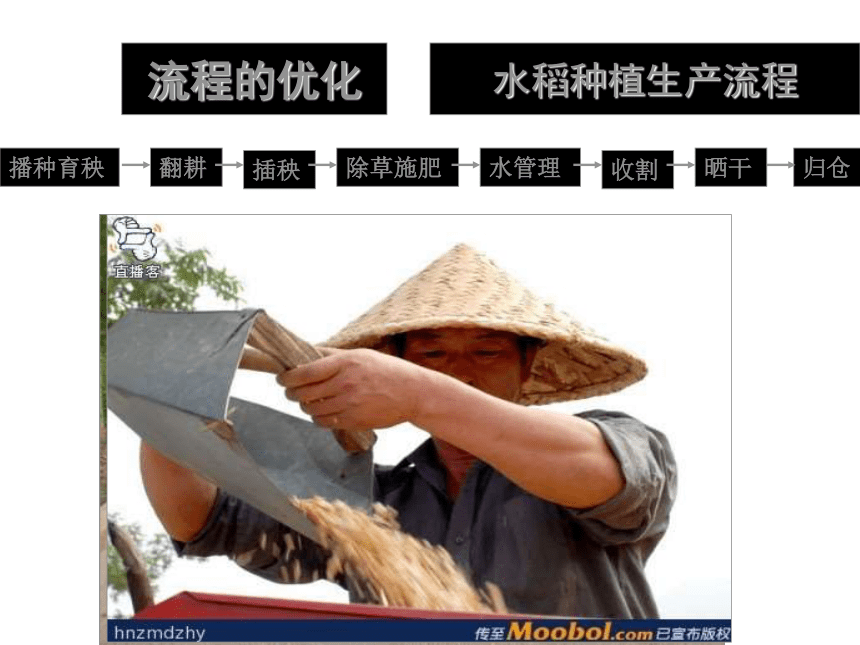

水稻種植生產流程
播種育秧
翻耕
插秧
除草施肥
水管理
收割
曬干
歸倉
流程的優化

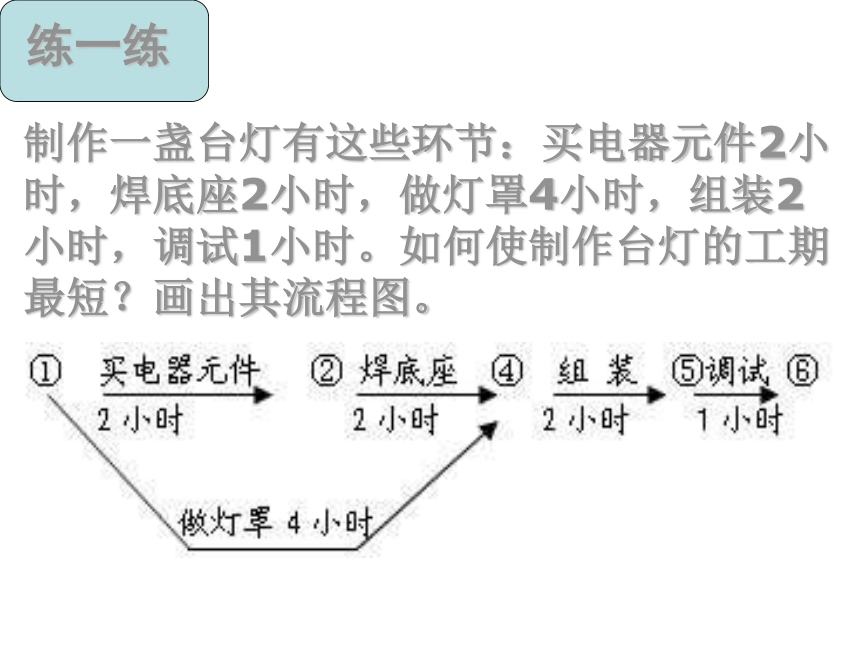

制作一盞臺燈有這些環節：買電器元件2小時，焊底座2小時，做燈罩4小時，組裝2小時，調試1小時。如何使制作臺燈的工期最短？畫出其流程圖。
練一練

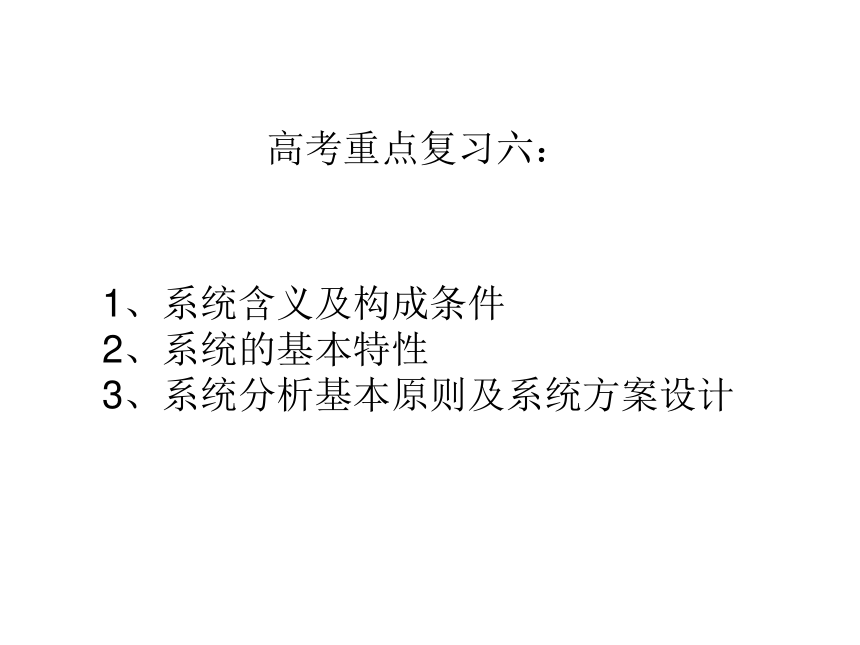

高考重點復習六：
1、系統含義及構成條件
2、系統的基本特性
3、系統分析基本原則及系統方案設計

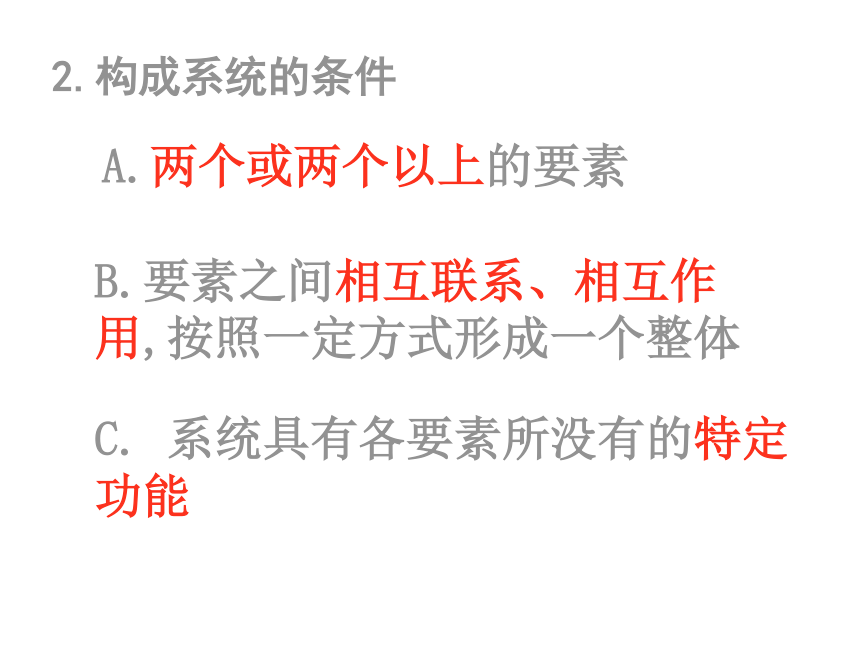

2.構成系統的條件
A.兩個或兩個以上的要素
B.要素之間相互聯系、相互作用,按照一定方式形成一個整體
C. 系統具有各要素所沒有的特定功能
系統與設計
－系統的基本特性
設計者：衢州二中技術組
系統是一個整體，它不是各個要素（部分）的簡單相加，系統的整體功能是各要素（部分）在孤立狀態所沒有的。
1.整體性
系統的整體功能大于組成系統的各部分的功能之和，這就是我們常說的1+1﹥2.
2.相關性
系統的相關性主要是指構成系統的各要素之間是相互聯系、相互作用的，是彼此相關的。
區別：
整體性：體現了要素與整體之間的關系。
相關性：體現了系統內部要素與要素之間以及要素與整體之間的關系。
4.動態性
任何系統都是一個動態的系統，處于運動變化和發展之中。
生病和看病的過程體現了系統的動態性。醫生根據病人的癥狀確診病癥，對癥下藥，進行治療。當病人的病癥一時難以確定時，醫生就要?jiǎng)討B(tài)地跟蹤病人病情的發展，預測并及時判斷病因，進行治療。
5.環境適應性
外界環境的變化會引起系統特性的改變，并相應地引起系統功能和系統內部各部分相互關系的變化。
1.整體性原則
系統分析首先著眼于系統整體，要先分析整體，在分析部分；先看全局，后看局部；先看全過程，再看某一階段；先看長遠，再看當前。
三、系統分析的主要原則
2.科學性原則
系統分析一方面要有嚴格的工作步驟，另一方面盡可能地運用科學方法和數學工具進行定量分析，使決策的過程和結果更具說服力。
1.“木桶理論”認為，木通的盛水量取決于最短的那一塊木板的長度。請用系統的觀點進行解釋。
木桶由若干塊木板組合而成，若把木桶看作一個整體，每塊木板就是部分，“木桶原理”實際上反映了系統的部分與整體的關系，部分影響整體。
2．在大自然中鹿、兔奔跑速度快，能逃避猛獸追捕；刺猬身上長尖刺．使猛獸無從下口；黃鼬遇敵時突放臭氣．?dāng)_亂猛獸神志，影響其情緒，在其遲疑間跑掉。這是生態系統基本特性中的 ( )
A．整體性 B．相關性 C．動態性 D．環境適應性
3. 有人在比較種水稻是一年三季合算還是一年兩季合算時，有人提出“三三進九不如二五一十”。這說明在系統分析時應遵循原則（ ）
A．整體性原則　　 　　 Ｂ．科學性原則
Ｃ．美觀性原則　　　　　Ｄ．綜合性原則
4．下列表述不能用系統整體性解釋的是（　　）。
A、三個小皮匠頂個諸葛亮 B、一著不慎，全盤皆輸
C、太陽每天都是新的 D、丟卒保車
5、不屬于構成臺燈作為系統的條件的是 （ ）
A、臺燈有兩個以上的要素 B、組成臺燈的各要素相互聯系
C、臺燈具有照明功能 D、臺燈具有合理的外形
6、系統優化的目的是 （ ）
①以最小的成本獲取最大的利潤 ②以最短的工期完成更多的工程量
③以最少的能耗生產更多的產品 ④以最小的代價減少約束條件的限制
A、①②③ B、①②④ C、②③④ D、①②③④
高考重點復習七：
1、開環控制系統組成及工作過程
2、閉環控制系統組成及工作過程
3、控制系統的干擾和設計方案
案例分析：自動門的控制系統
開環控制系統
控制
電路
電機
自動門
轉動
紅外裝置是否檢測到人體熱輻射發出的信號
門的開/關
控制器
執行器
被控對象
被控量
控制量
開環控制系統，信號的傳遞是單向的。
干擾因素
概念
給定量(輸入量)
期望值
對控制對象所產生作用
控制器—發出控制命令的裝置或元件
被控對象--命令的作用對象
被控量(輸出量)—控制系統所要控制的
量,也是控制系統的輸出信號
控制量
執行器---直接對被控對象進行控制的裝置或元件
閉環控制系統
游泳池水位控制系統
檢測裝置
控制器
進水閥門
游泳池
給定水位
水流量
比較器
游泳池水位
控制實例2
機械控制、自動控制
1．如圖所示是水箱液位控制系統，當水箱出水量大時,水位下降浮子下沉，帶動活塞偏離進水口位置，此 時進行補水直到水箱里的水位上升到給定水位，浮子上浮，活塞歸位。在這個系統中，浮子、活塞以及兩者之間的連桿機構組成一個杠桿系統。試回答以下問題：
（1）該控制系統是開環控制還是閉環控制？
（2）該控制系統的輸入量和輸出量分別是什么？
（3）該控制系統中浮子起什么作用？
（4）畫出控制系統的框圖。
答:（1）該控制系統是閉環控制系統
（2）該控制系統的輸入量給定水位，輸出量是實際水位
（3）該控制系統中浮子起反饋調節作用，當水位下降時浮子下沉通過杠桿系統將活塞下拉，使水位回升到給定值。

2．電冰箱工作時溫度設定在一定的范圍值，當箱內溫度變化超過設定的范圍值時，熱敏電阻的阻值也相應地變化，通過熱敏電阻的變化電流經過三極管放大器的放大，帶動繼電器，控制壓縮的啟動，實現電冰箱的溫度控制。溫度的變化量（ ）
A 、輸入量 B、輸出量 C、控制量 D、其他量
3．下列屬于閉環系統的是 （ ）
A 、電冰箱溫度控制 B 、交通路口紅綠燈控制系統
C 、樓道燈的聲音控制系統 D 、電風扇機械定時開關控制系統
4．王大伯蓋了一個具有自動調節溫度的小型花房，花房的溫度冬季一般控制在18℃左右，夏季一般控制在25℃左右。請分析它可能的工作過程，并畫出花房溫度控制系統的方框圖。提示：該花房溫控設備包括控制器、加熱元件和制冷元件、檢測裝置、比較器等。
熱風或冷風

花房溫度
給定溫度
控制器
加熱元件和制冷元件
花房
檢測裝置
比較器
花房溫度控制系統的工作過程：
溫度檢測裝置測出花房內的溫度，并隨時與給定溫度值進行比較，若花房內的溫度高于給定的溫度，則通過控制器控制加熱元件和制冷元件，使溫度降低；若花房內的溫度低于給定的溫度，則通過控制器控制加熱元件和制冷元件，使溫度升高。從而使花房溫度基本穩定在給定的溫度值內。
干擾
因素
5、如下圖，是一種多功能充氣機的工作原理圖，即可以給充高壓（給汽車輪胎充氣），也可以充低壓（給排球籃球等充氣）試回答以下問題：
（1）該控制系統是開環控制還是閉環控制？（1分）
（2）該控制系統中的控制量和輸出量分別是什么？（3分）
（3）畫出控制系統的方框圖。（6分）
答:（1）閉環控制系統
（2）增壓泵的氣流量；實際氣壓
給定氣壓
控制電路
增壓泵
氣罐
實際氣壓
氣流量
活塞
