正投影與三視圖
江蘇省常州高級中學 王鴻亮

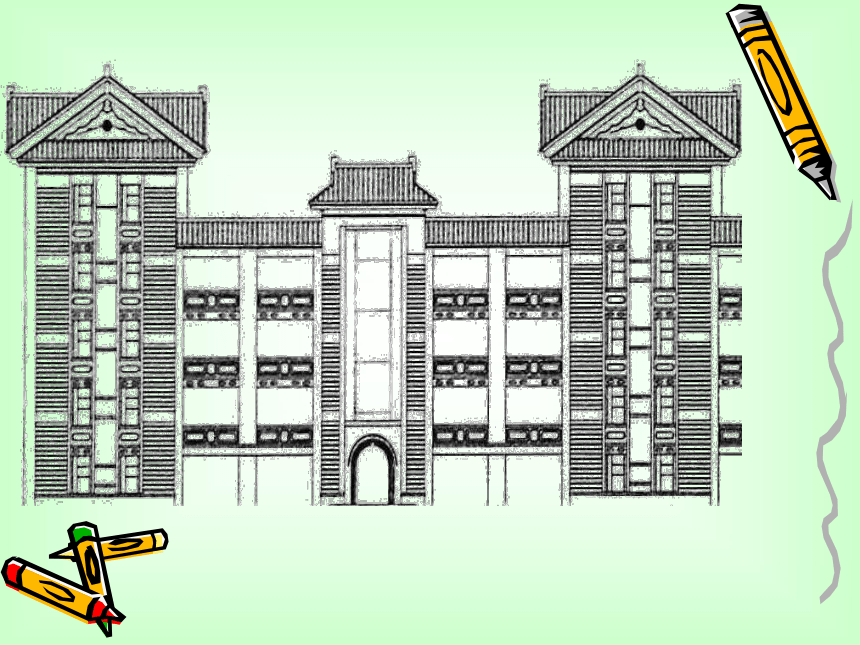

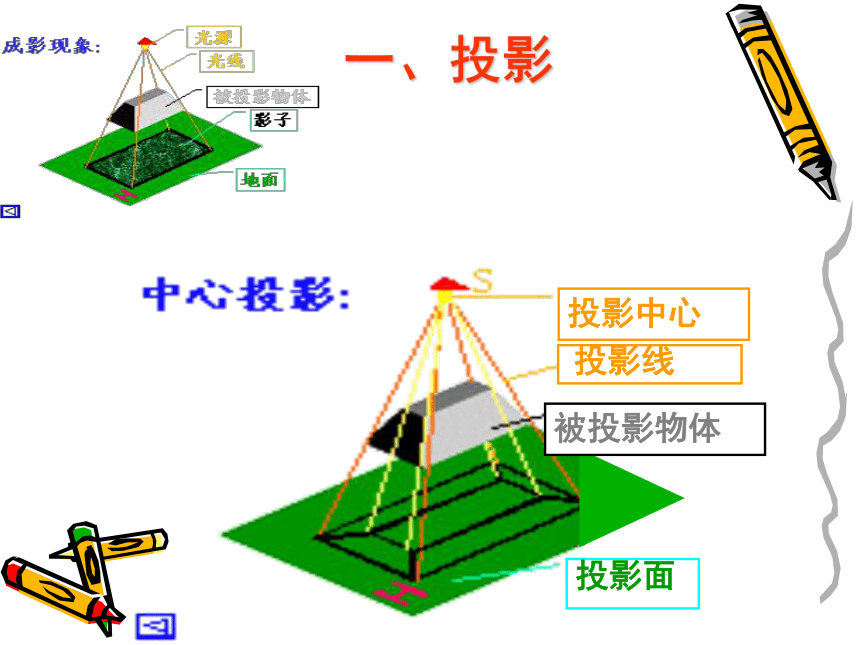

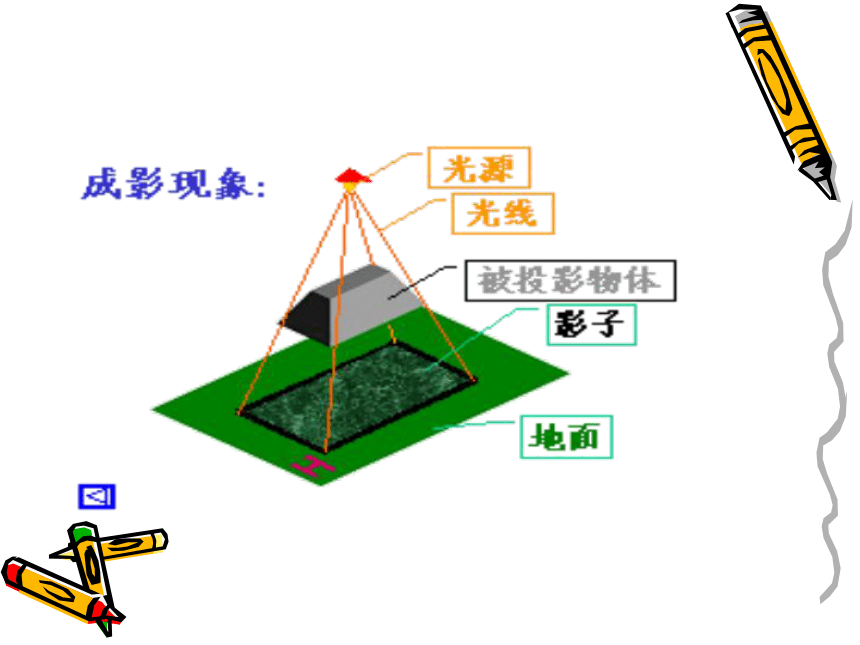

一、投影
投影中心
投影線
投影面
被投影物體

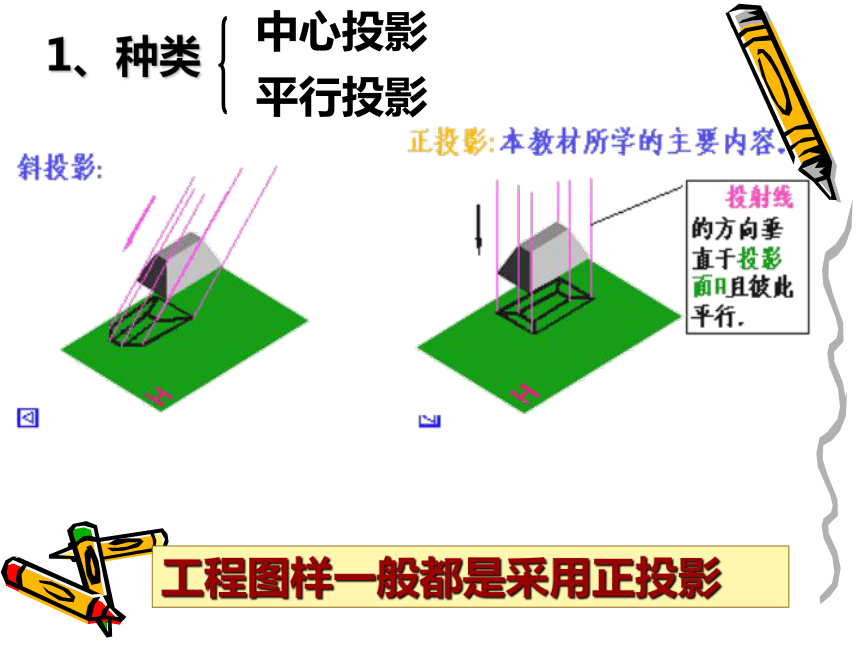

1、種類
工程圖樣一般都是采用正投影
中心投影
平行投影

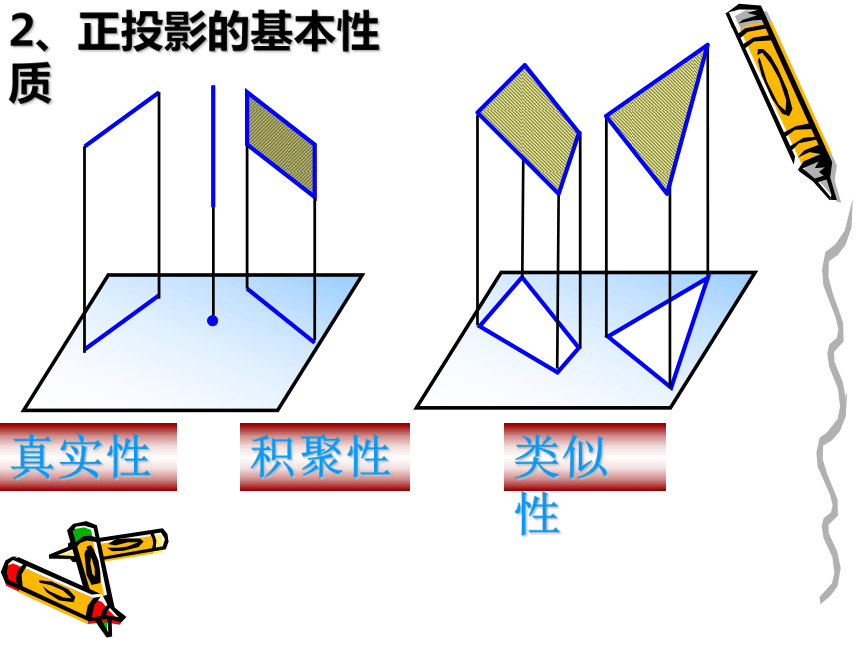

2、正投影的基本性質
真實性
積聚性
類似性

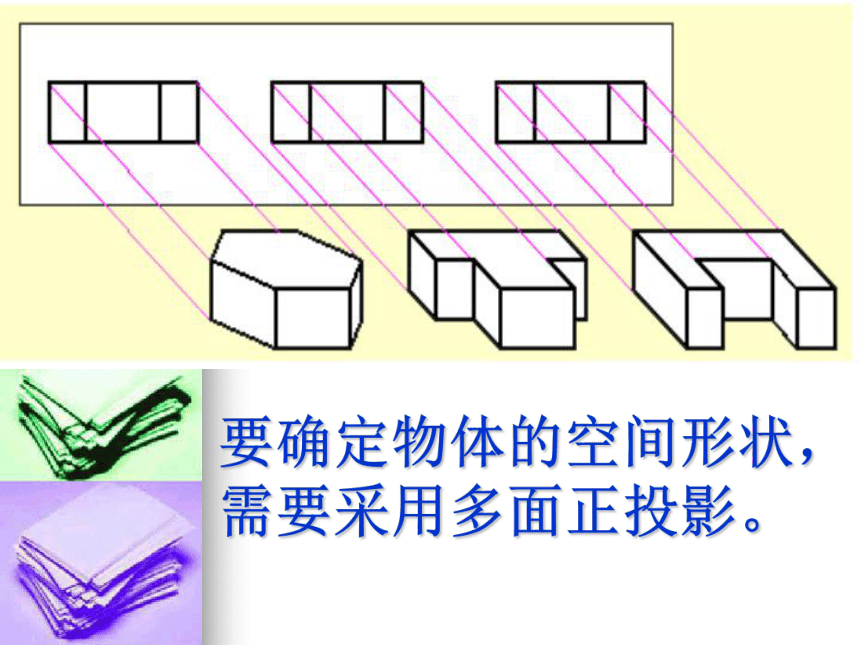

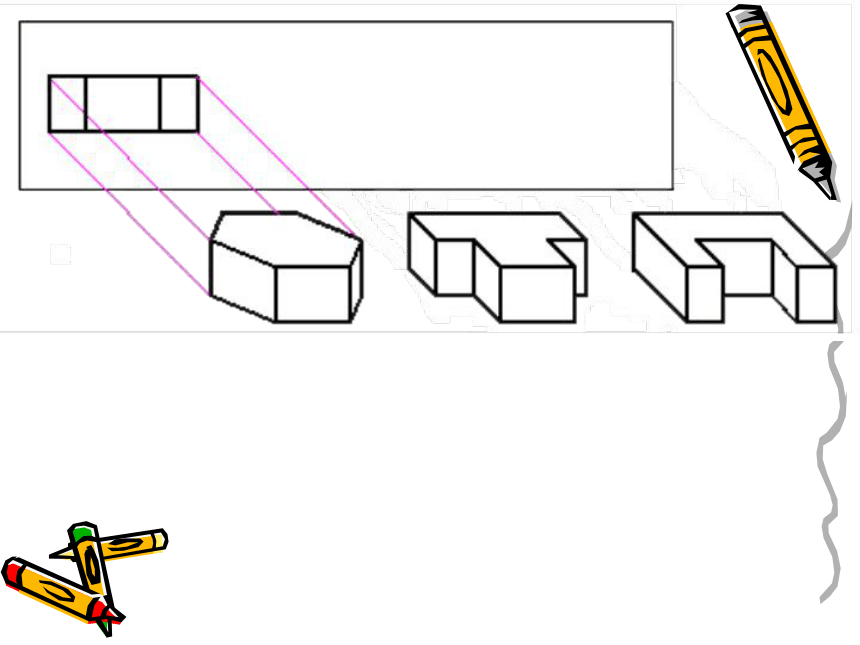

要確定物體的空間形狀，需要采用多面正投影。

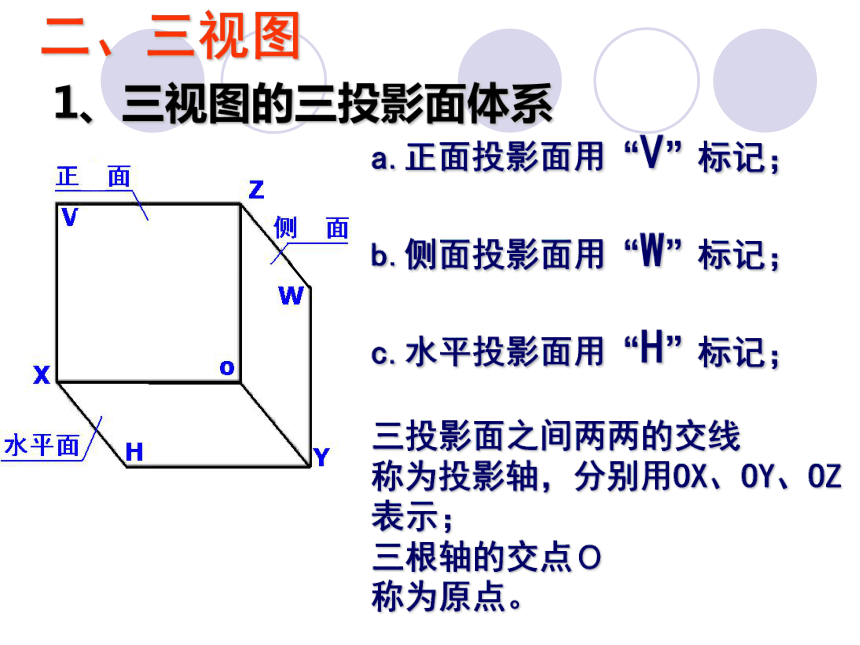

二、三視圖
a.正面投影面用“V”標記；
b.側面投影面用“W”標記；
c.水平投影面用“H”標記；
三投影面之間兩兩的交線
稱為投影軸，分別用OX、OY、OZ表示；
三根軸的交點Ｏ
稱為原點。
1、三視圖的三投影面體系

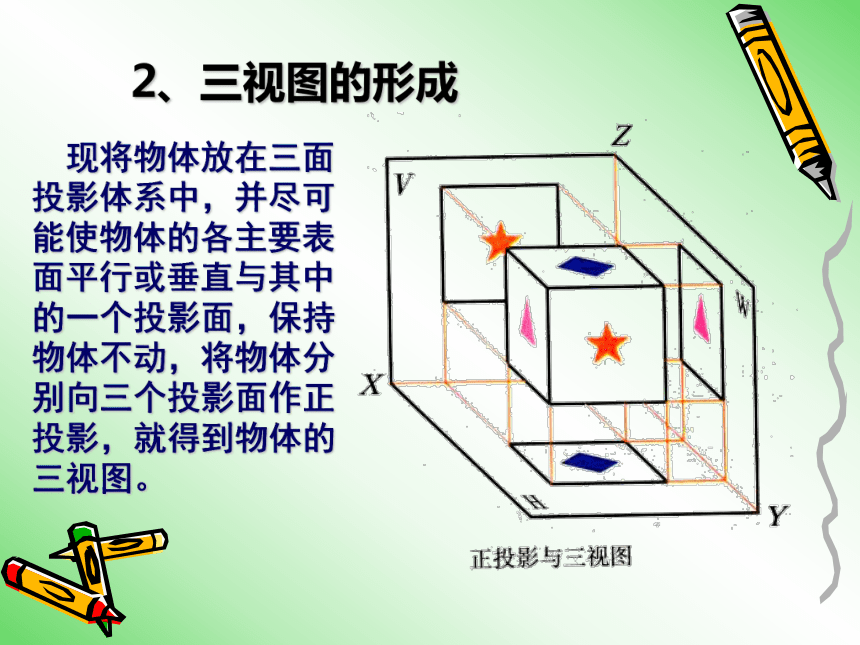

2、三視圖的形成
現將物體放在三面投影體系中，并盡可能使物體的各主要表面平行或垂直與其中的一個投影面，保持物體不動，將物體分別向三個投影面作正投影，就得到物體的三視圖。

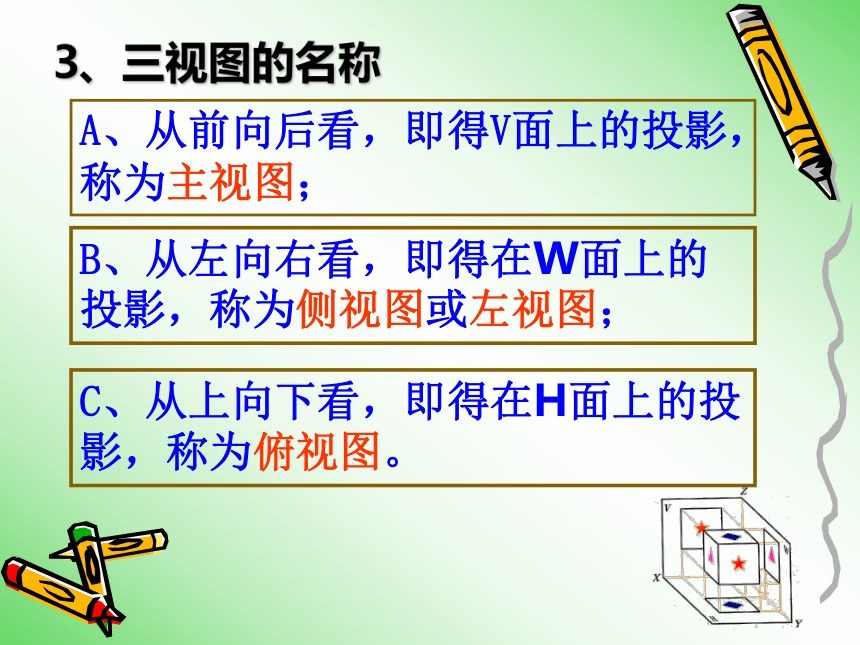

3、三視圖的名稱
C、從上向下看，即得在H面上的投影，稱為俯視圖。
A、從前向后看，即得V面上的投影，稱為主視圖；
B、從左向右看，即得在W面上的投影，稱為側視圖或左視圖；

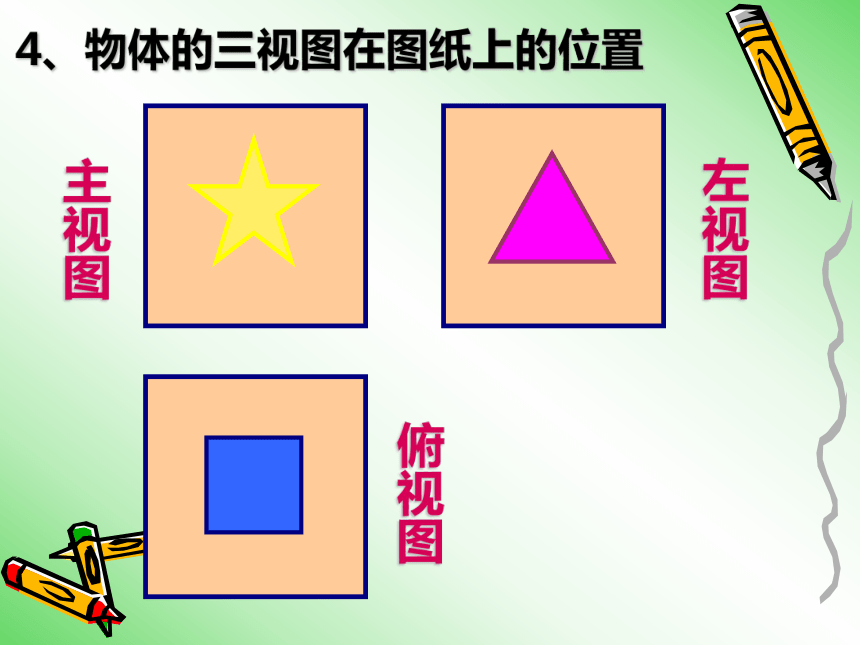

4、物體的三視圖在圖紙上的位置
左視圖
俯視圖
主視圖
主視圖
俯視圖
左視圖
①、____視圖反映物體空間的___度和___度，
　　不反映物體的___度。
三視圖間的基本投影有什么關系？
主視圖
俯視圖
左視圖
②、___視圖的上下左右對應
　　　 物體的________關系；
主視圖反映物體的長度和高度，不反映物體的寬度。
俯視圖反映物體的長度和寬度，不反映物體的高度。
左視圖反映物體的寬度和高度，不反映物體的長度。
寬相等
5、三視圖的投影規律
長對正
高平齊
主視圖
左視圖
俯視圖
6、六向方位關系
主視圖的上下左右對應物體的 關系；
上下左右
6、六向方位關系
俯視圖的上下左右對應物體的 關系；
后前左右
6、六向方位關系
左視圖的上下左右對應物體的 關系。
上下后前
三、三視圖的識讀
可視輪廓線用實線，不可視輪廓線用虛線。
同一平面內的形體分割線不是輪廓線。
鉛筆：H HB B
三角板 曲線板
圓規：
圖板
比例尺
分規
丁字尺
四、三視圖的繪制
１、一般畫圖工具
圖板
丁字尺
１、一般畫圖工具
圖板
丁字尺
１、一般畫圖工具
２、步驟
a、結構分析(分析物體的基本形體組成及其形狀、大小、位置關系）
b、確定主視圖（反映物體的主要形狀特征）
c、根據模型尺寸,選擇合適的繪圖比例。
d、用Ｈ鉛筆畫底圖，用ＨＢ鉛筆畫對稱軸線，最后用Ｂ鉛筆勾出輪廓線。（輪廓線與底線粗細比例為２：１）
e、擦去輔助線。
30
18
30
20
技術圖樣的繪制應當為表達設計意圖服務，并力求體現技術特征。
