第一節 認識結構

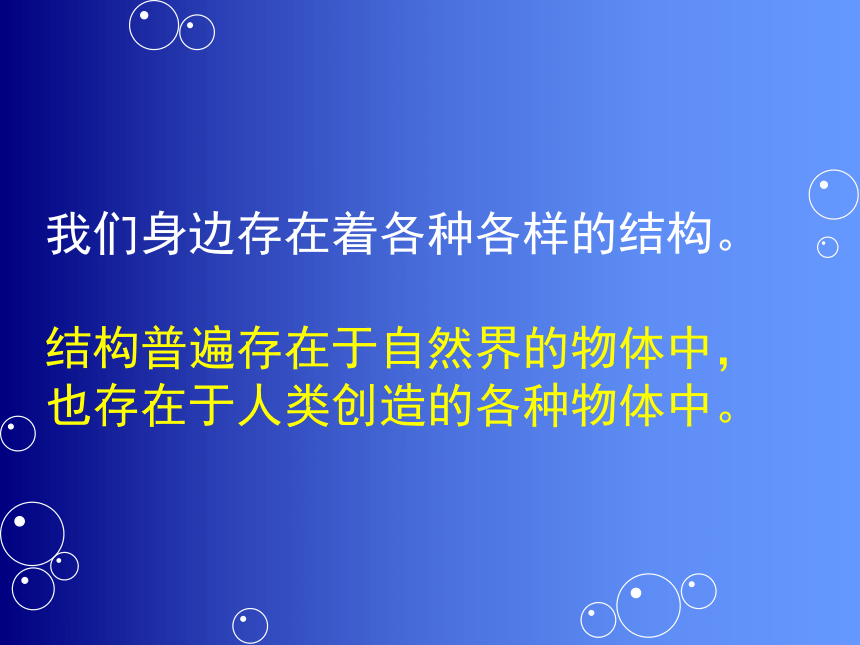

我們身邊存在著各種各樣的結構。
結構普遍存在于自然界的物體中， 也存在于人類創造的各種物體中。
尼龍搭扣與 蒼耳子

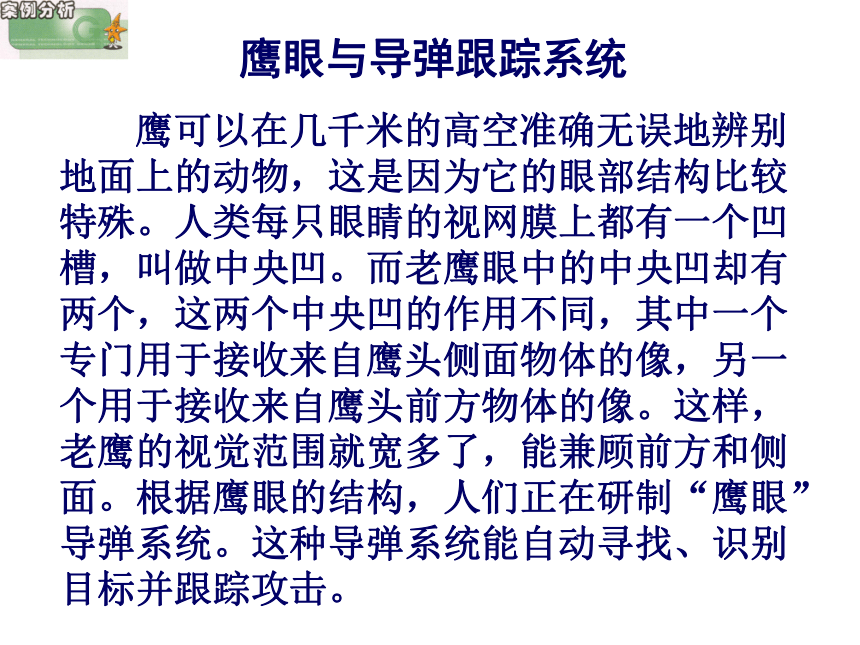

鷹眼與導彈跟蹤系統
鷹可以在幾千米的高空準確無誤地辨別地面上的動物，這是因為它的眼部結構比較特殊。人類每只眼睛的視網膜上都有一個凹 槽，叫做中央凹。而老鷹眼中的中央凹卻有兩個，這兩個中央凹的作用不同，其中一個專門用于接收來自鷹頭側面物體的像，另一個用于接收來自鷹頭前方物體的像。這樣，老鷹的視覺范圍就寬多了，能兼顧前方和側面。根據鷹眼的結構，人們正在研制“鷹眼”導彈系統。這種導彈系統能自動尋找、識別目標并跟蹤攻擊。
蜂 巢
各種各樣的結構——自然界
雪 花
各種各樣的結構——自然界
貝 殼
各種各樣的結構——自然界

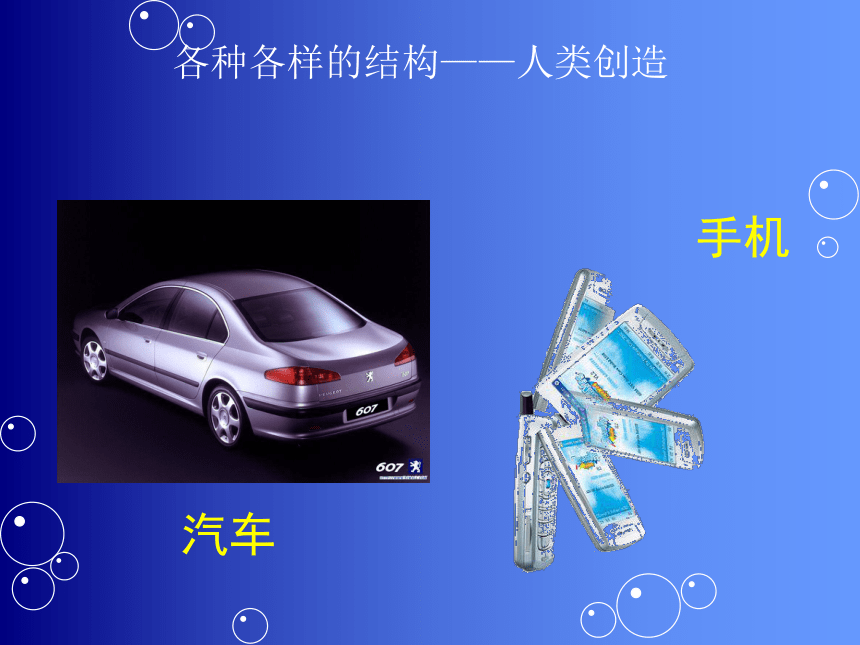

汽車
手機
各種各樣的結構——人類創造

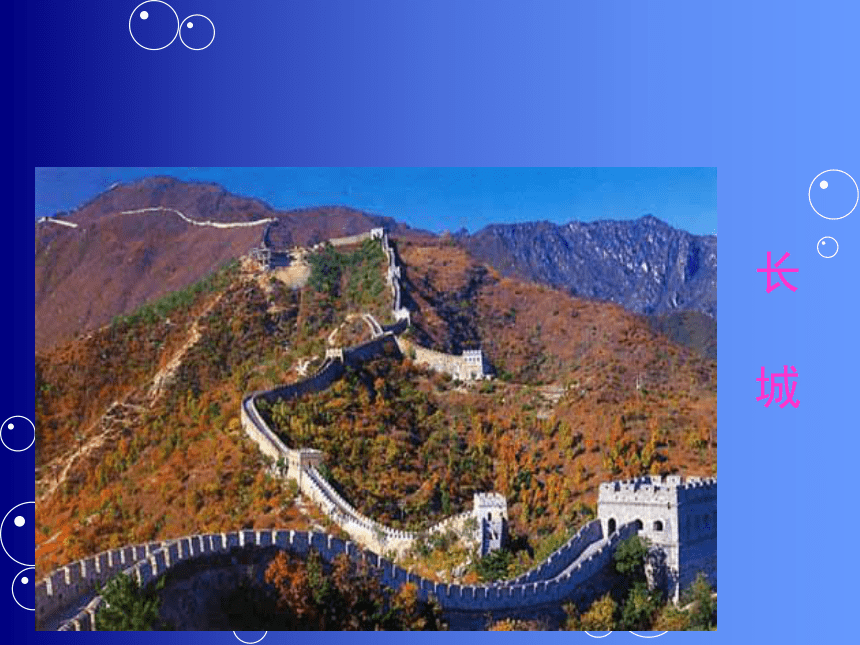

長
城
悉尼歌劇院
羅浮宮
各種各樣的結構——人類創造
橋
趙州橋
海南世紀大橋
各種各樣的結構——人類創造
什么是結構？
廣義上：結構是指事物的各個組成部分之間的有序搭配和排列。
結構的各個組成部分稱為構件。
自行車車輪
世界上任何事物都存在結構，結構多種多樣且決定著事物存在的性質。
想一想：
不同的物體為什么會有不同的結構？
？
對常見的物體進行分析：
椅子 橋
從力學的角度：結構是指可承受一定應力的物體形態，結構可以抵抗能引起形狀和大小變化的力。
當一個結構受到外力作用時，內部各質點之間的相互作用會發生改變，產生一種抵制的力，稱為內力。
應力是構件的單位橫截面積上所產生的內力，用公式表示為 應力=內力/受力面積
彎曲力：作用于物體，使它產生彎曲的力
　　剪切力：兩個距離很近，大小相等，方向相反，且作用于同一物體上的平行的力
壓力：擠壓物體的力。
拉力：物體所承受的拉拽力。
扭轉力：反方向向物體兩端均勻施力，使物體發生扭轉形變的力。
組成結構的構件的基本受力形式
拉力 壓力 扭曲力
彎曲力 剪切力
結構的分類
根據物體結構形態在受力時承受和傳遞力的方式差別
實體結構
框架結構
殼形結構
結構
實體結構
通常是指結構體本身是實心的結構。
如墻壁、柱子、實心球等等。
實體結構
長
城
實體結構
三
峽
大
壩
實體結構
錘
子
砧
板
實體結構的受力特點如何？
實體結構是利用自身來承受荷載，主要承受壓力。
框架結構
通常是指結構體本身由細長的構件組成，支撐空間卻不充滿空間。
如窗戶、畫框、房子的架構等等。
埃
菲
爾
鐵
塔
框架結構
框架結構
建筑框架
建筑用腳手架
書桌椅
書柜
框架結構
框架結構的受力特點如何？
框架結構是通過條狀物的連接來承受荷載，可以承受壓力和拉力。
殼形結構
殼形結構通常是指層狀的結構。
如貝殼、頭盔、汽車飛機的外殼等等。
燈
泡
殼形結構
中國國家大劇院
帳篷
殼形結構的受力特點如何？
殼形結構通過殼形來傳遞力和承受荷載，特別是當頂部受到壓力時，它能將力均勻擴散。
小結：
1、什么是結構
2、結構與力
3、結構的分類
調查項目
　　同學們可自主選擇以下任一項，也可自主設置活動。以小組合作的方式，對我們身邊的建筑物或生活用品的結構特征進行調查
活動1：調查3座以上不同形狀的橋梁。
活動2：調查3種以上不同形狀的房屋。
活動3：調查3種以上不同樣式的椅子。
　　上述調查活動可從以下幾個方面展開：了解制造時間、用途、所用材料等；觀察它們的形狀（最好繪制草圖或用相片紀錄）、主要組成部分、各部分的連接方式等；注意歸納不同橋梁、房屋和椅子各自的共同點。
