第三節 結構設計
設計的一般過程是怎樣的？
1. 發現和明確問題
2. 制定設計方案
3. 制作模型或原型
4. 測試、評估及優化
5. 產品的使用和維護

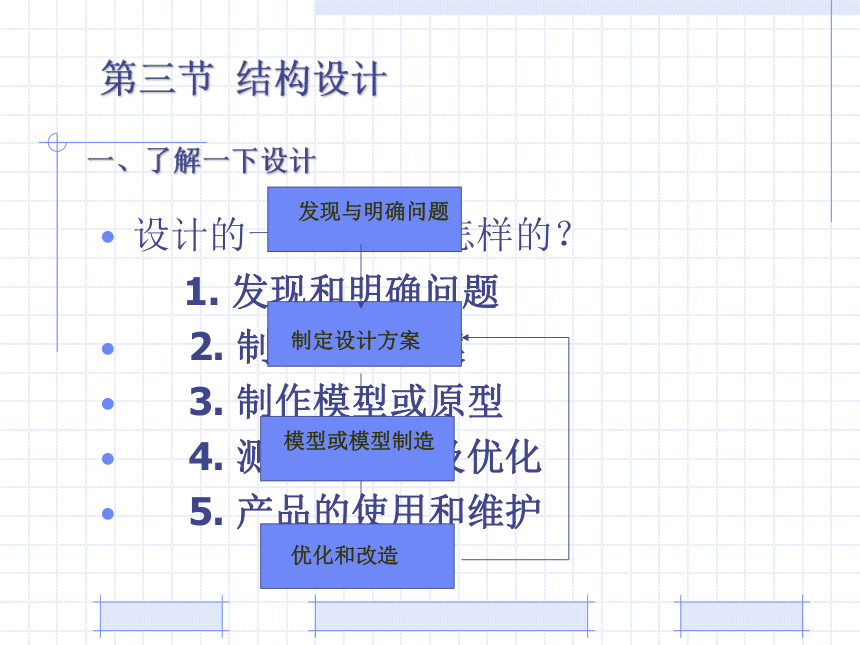

第三節 結構設計
一、了解一下設計
發現與明確問題
制定設計方案
模型或模型制造
優化和改造

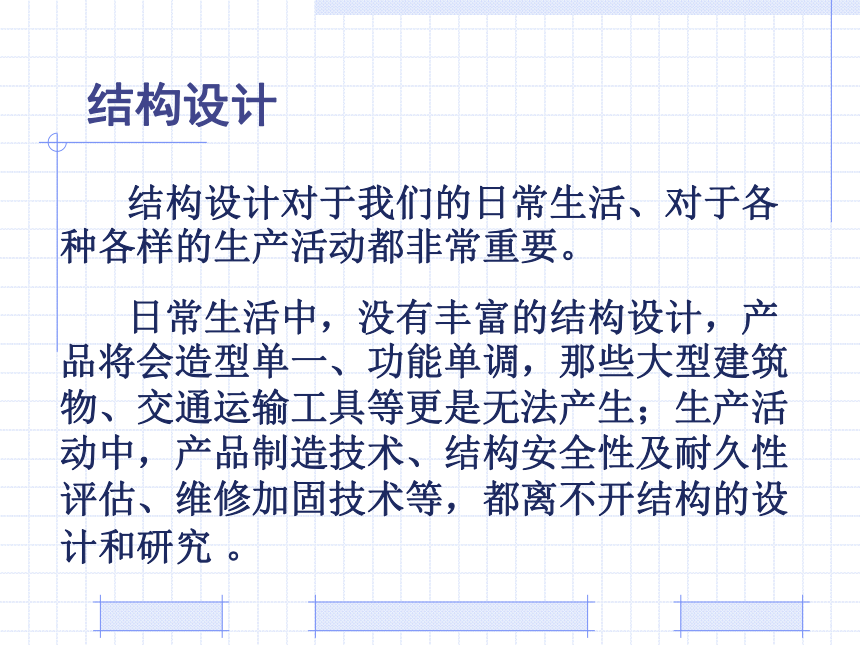

結構設計
結構設計對于我們的日常生活、對于各種各樣的生產活動都非常重要。
日常生活中，沒有豐富的結構設計，產品將會造型單一、功能單調，那些大型建筑物、交通運輸工具等更是無法產生；生產活動中，產品制造技術、結構安全性及耐久性評估、維修加固技術等，都離不開結構的設計和研究 。

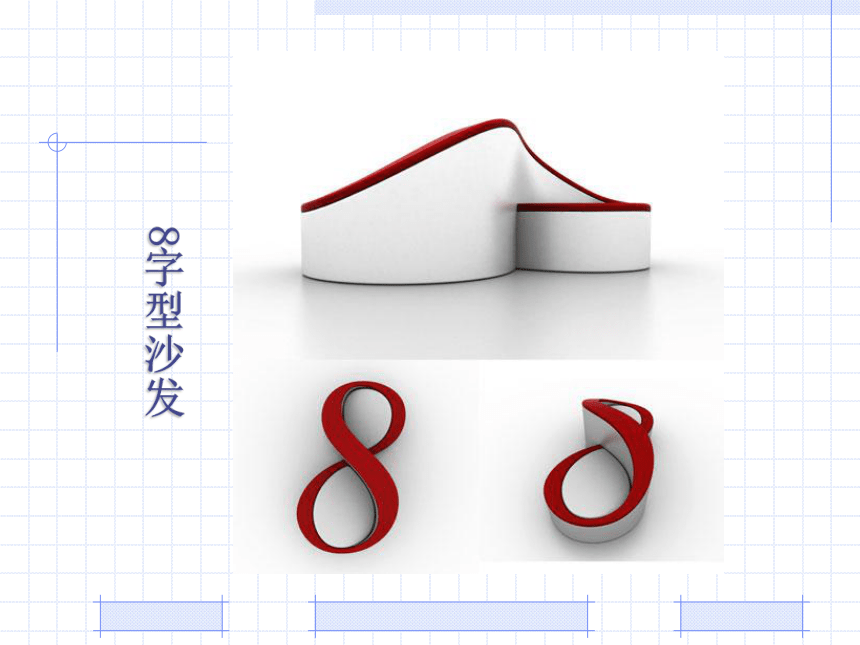

8字型沙發

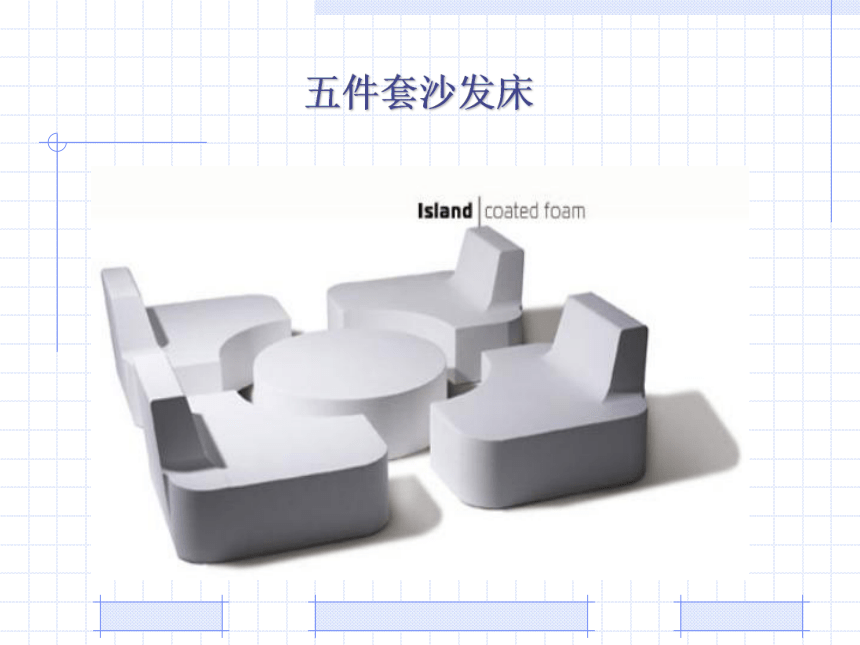

五件套沙發床

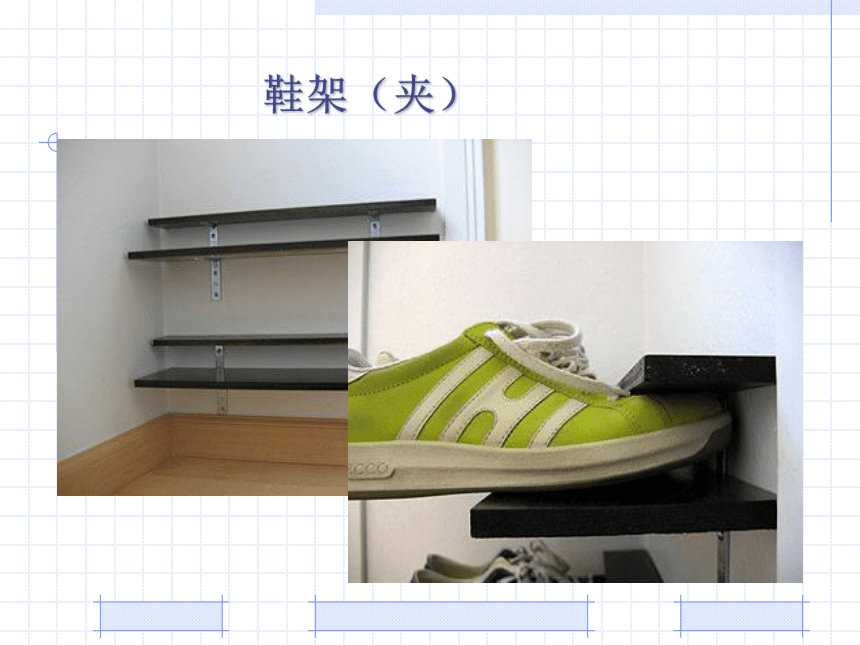

鞋架（夾）

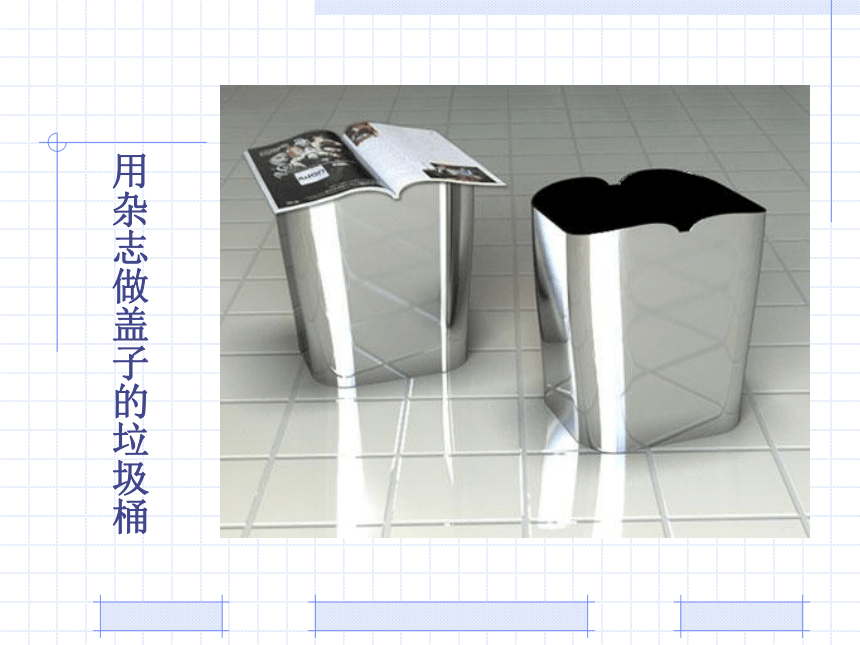

用雜志做蓋子的垃圾桶

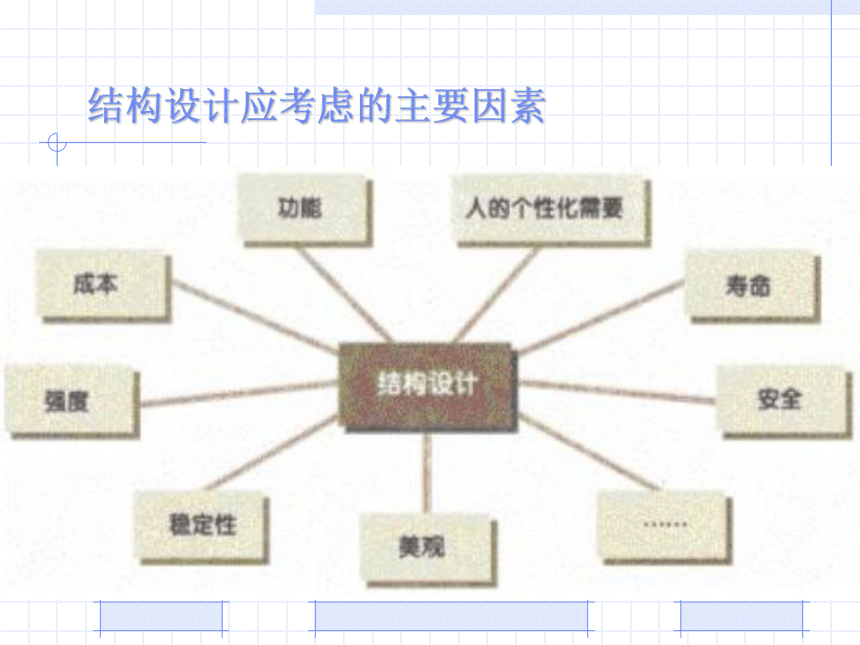

結構設計應考慮的主要因素

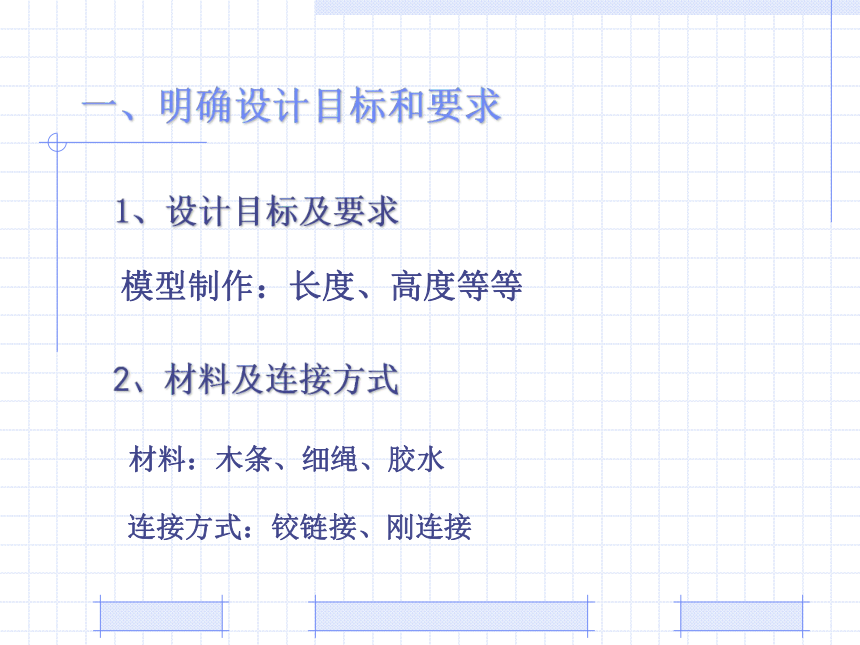

一、明確設計目標和要求
1、設計目標及要求
模型制作：長度、高度等等
2、材料及連接方式
材料：木條、細繩、膠水
連接方式：鉸鏈接、剛連接

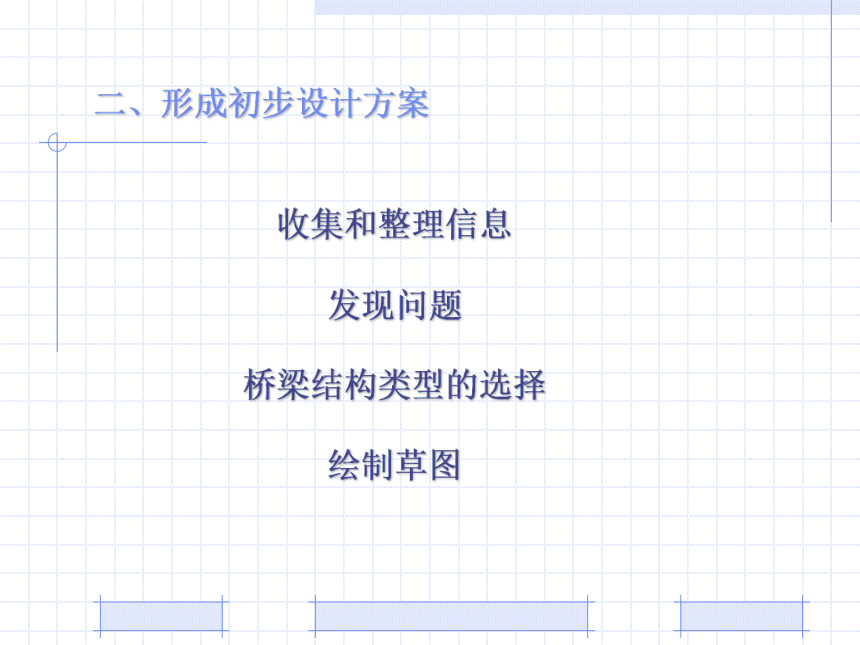

二、形成初步設計方案
收集和整理信息
發現問題
橋梁結構類型的選擇
繪制草圖

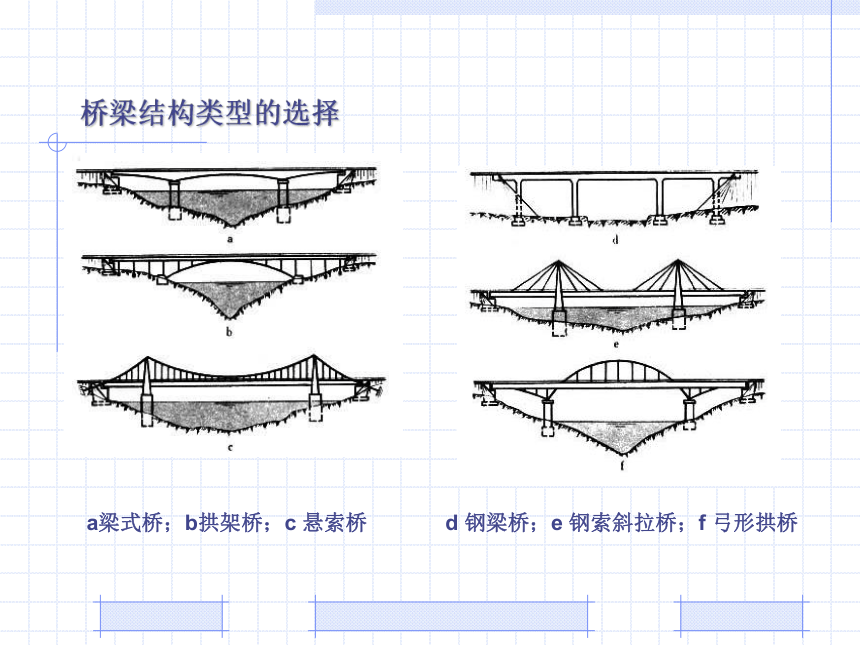

橋梁結構類型的選擇
a梁式橋；b拱架橋；c 懸索橋
d 鋼梁橋；e 鋼索斜拉橋；f 弓形拱橋
三、模型制作
現年41歲的邁克爾·威廉姆斯用火柴棍建造模型。威廉姆斯花費十年時間設計并建造了倫敦著名的標志性建筑——泰晤士河上邊上的倫敦塔橋，為此他用了160多萬根火柴棍。
古建模型比例為1：10材質樟子松。模型高0.70米，寬為0.76米,長2.34米,由9500個組件構成。全部木結構。工藝采用斗拱支架。卯榫連接的傳統建筑工藝。浮雕、鏤空均系手工雕刻而成。面層打磨后清漆處理。模型于2007年1月至6月歷時6個月制作完成。
四、檢測、優化和改進設計
試驗檢測
優化和改進設計
模型沉重檢測
五、評價
各組模型橋的評價表
項目 組號 模型橋1 模型橋2 模型橋3 模型橋4
橋孔跨度/ cm
橋孔高度/ cm
承重/ Kg
橋體自身質量/ Kg
連接方式
承載物質量/橋自身質量
強度和穩定性
造型美觀
模型橋 模型橋1 模型橋2 模型橋3 模型橋4
總分
排名
模型橋制作評比表
模型橋 優 點 缺 點
模型橋1
模型橋2
模型橋3
模型橋4
各組模型橋優缺點評價表
屯溪老大橋
屯溪橫江大橋
屯溪新安大橋
屯溪黃口大橋
屯溪率水大橋
屯溪廣宇大橋
屯溪觀光纜索橋
屯溪觀光纜索橋夜景
黃山太平湖大橋
2007年3月3日拍攝的主體全部竣工的太平湖提籃拱橋。被稱為亞洲第一提籃拱橋的安徽黃山太平湖大橋日前全部竣工。該大橋是合（肥）銅（陵）黃（山）高速公路的重點工程，主跨336米，在亞洲目前同類橋型中跨度位居第一。

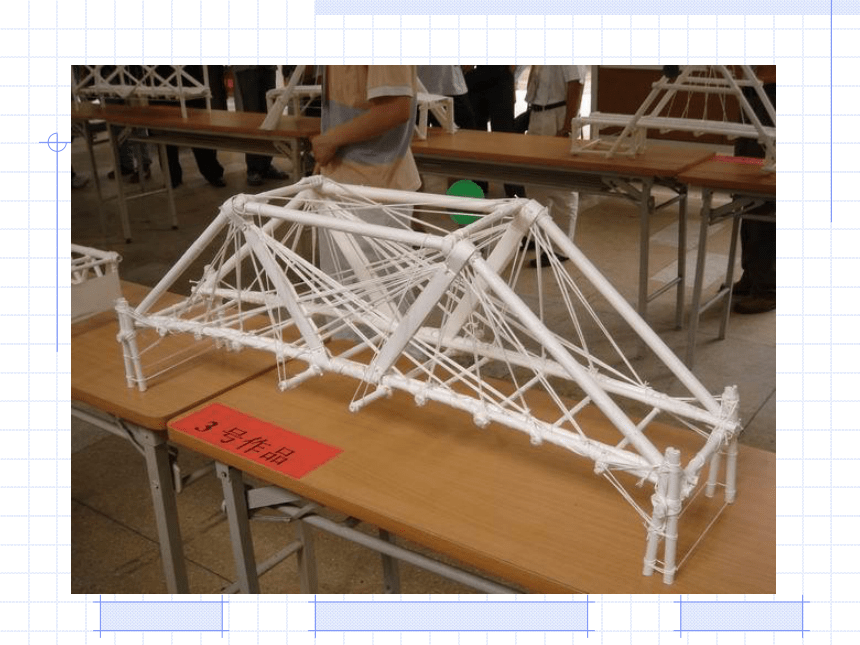

課外制作：模型橋的制作
模型橋的制作要求：
1、規格：橋孔跨度為30厘米；橋孔高度為15厘米；寬度為10厘米。
2、材料：木條或者竹條
3、結構：框架結構
4、時間：一個月（11月底前完成）
