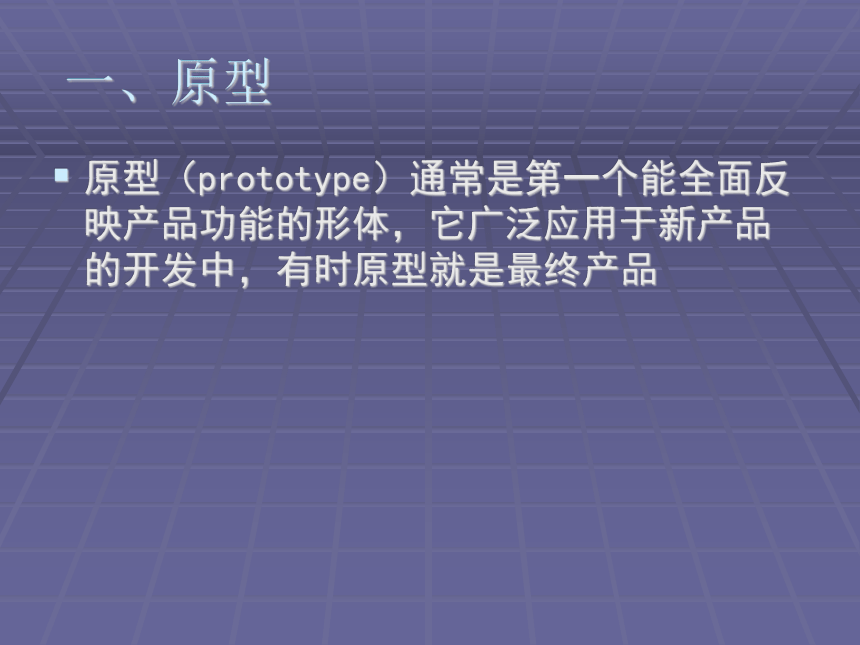

一、原型
原型（prototype）通常是第一個能全面反映產品功能的形體，它廣泛應用于新產品的開發中，有時原型就是最終產品

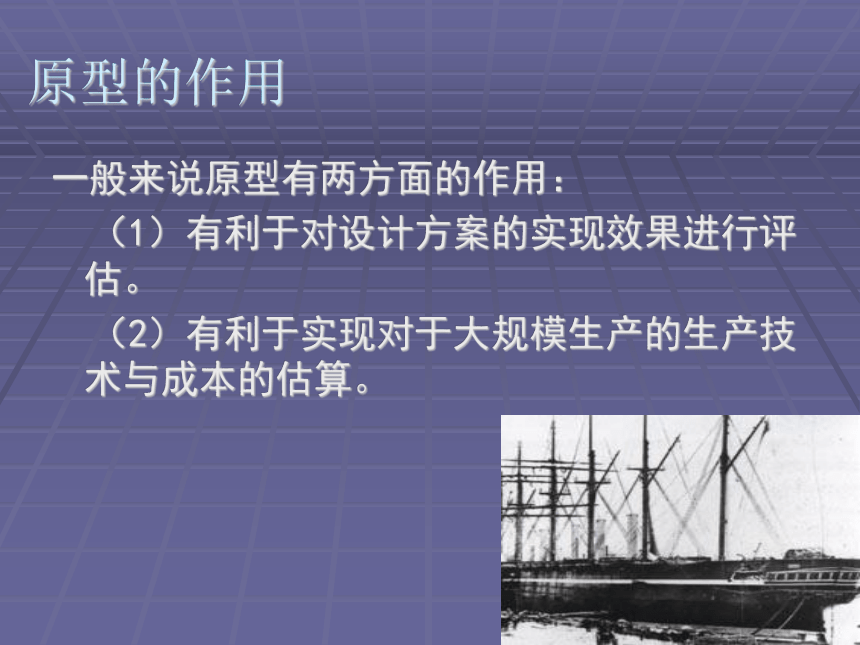

原型的作用
一般來說原型有兩方面的作用：
（1）有利于對設計方案的實現效果進行評估。
（2）有利于實現對于大規模生產的生產技術與成本的估算。

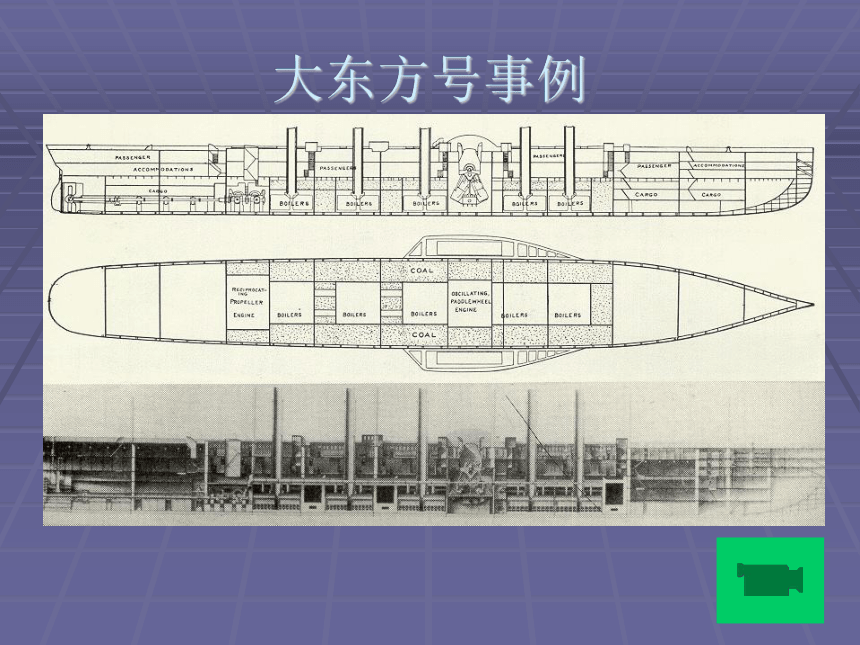

大東方號事例
大東方號被設計為用螺旋槳和風帆推進的鐵殼船，船長 211米，船寬36米，最大吃水9.2米，總噸位18,915，營運速率14節，有三套推進裝置：二具船邊明輪，一個艉螺旋槳，六根張帆的桅桿，帆總總面積有6,500平方碼。大東方號1888年報廢。
原因是一次性地完成圖紙設計后就直接施工制造的《大東方號》輪船，雖然集中了當時造船技術的精華，但還是造成了動力設備與龐大船體的動力需要不匹配。
分析導致“大東方號”首航失敗的根本原因。
二、模型

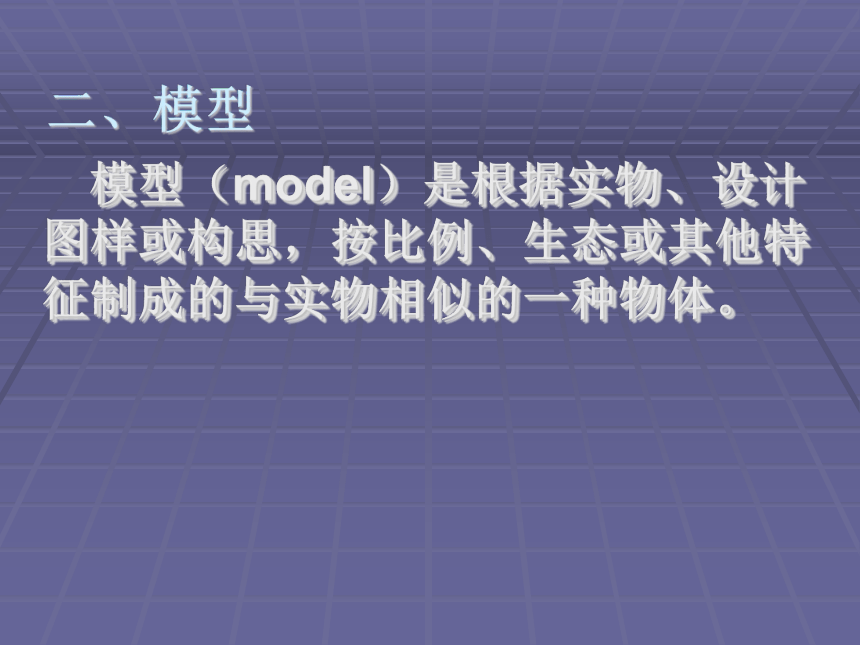

模型（model）是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。

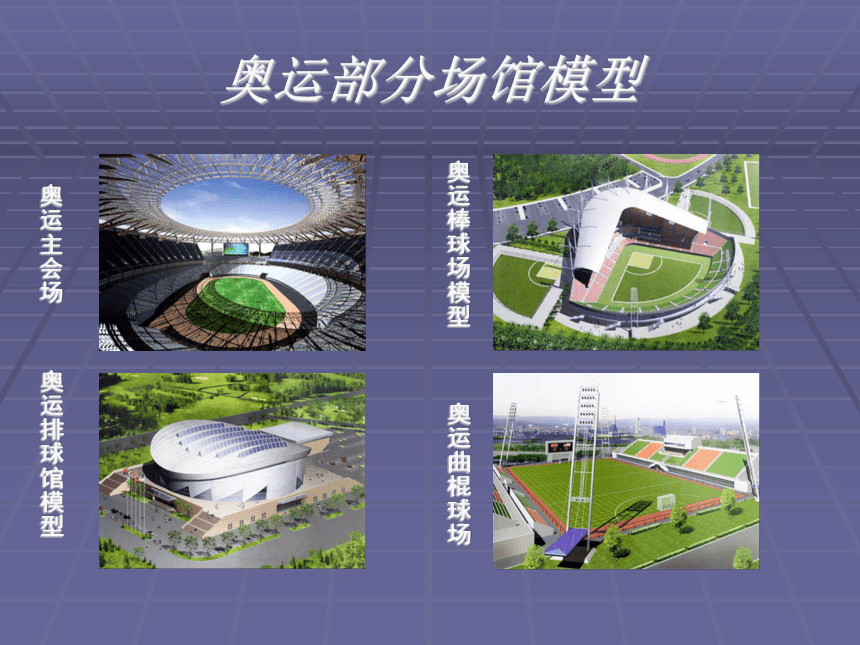

奧運部分場館模型
奧運主會場
奧運排球館模型
奧運棒球場模型
奧運曲棍球場

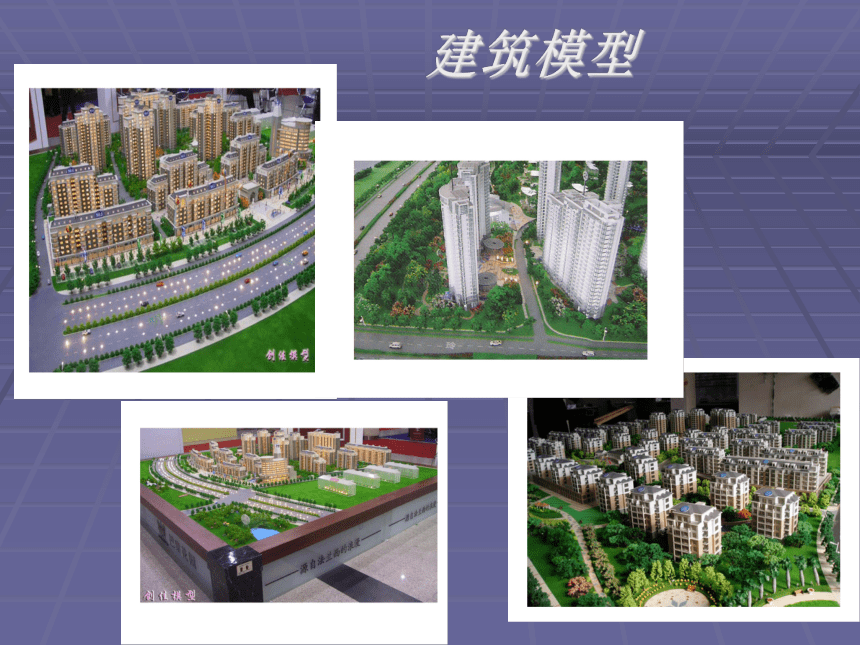

建筑模型

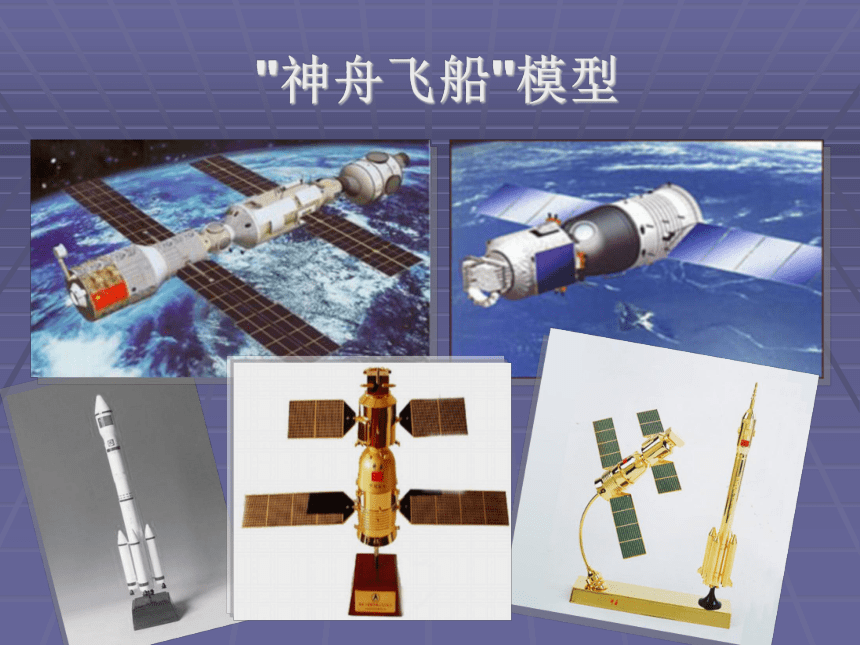

"神舟飛船"模型
神州飛船中的模擬人
模型的功能
（1）、模型使設計對象具體化。
（2）、模型幫助分析設計的可能性。
三、模型的分類
在不同階段的作用
草 模
概念模型
結構模型
功能模型
展示模型
在設計的初始階段，采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
草模:
概念模型：
概念模型就是在草模的基礎上，用概括的手法表示產品的造型風格、布局安排、人機關系等，從整體上表現產品造型的整體概念。
雷諾概念車
馬自達概念車
概念模型
結構模型：
為了研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并進行結構強度試驗而制作的模型。
結構模型
功能模型
主要用于研究產品的各種性能以及人機關系，同時也用作分析、檢查設計對象各部分組件尺寸與機體的相互配合關系等。
碰撞前車內的模擬人
汽車碰撞試驗
嘉興市體育場風洞試驗模型
飛機風洞試驗
展示模型
采用真實材料，用準確的尺寸，做成與實際產品幾乎一致的模型或按一定比例縮放的模型，作為產品的樣品進行展示，以便提供實體形象。另外通過展示模型可以直接向設計委托方征求意見，為審核方案提供實物依據。
展示模型
能清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗的模型屬于（　 　） A、草模 B、概念模型
C、結構模型 D、功能模型
目的用于供給設計人員對產品的性能、人機關系等進行探討時使用的模型是:（ ）。
A、概念模型 B、草模型
C、功能模型 D、結構模型
隨堂練習
根據實物、設計圖樣或構思，按比例、生態或其它特征制成的與實物相似的一種物體是（ ）。
A、計算機模擬 B、模型
C、效果圖 D、三視圖
隨堂練習
課外動手活動
水火箭的制作過程 　　1、挑選3～5個耐氣壓的塑料飲料瓶(0.6升和1.25升均可)； 　　2、選用一個表面無劃傷的飲料瓶作動力艙； 　　3、用一個飲料瓶減去頭尾，保留100毫米一端套在動力艙瓶嘴部分，連接處用15毫米的透明膠帶封好，再裝上3～4個尾翼； 　　4、再用一個飲料瓶剪去瓶底，套在動力艙的瓶底用膠帶封牢。 　　★為了發射水火箭，先在動力艙內注入1／3的水，擰緊噴水塞，倒放在發射架上，用打氣筒充氣，壓強增加到一定程度時，水火箭噴水起飛。
