鄆城一中 趙立勤

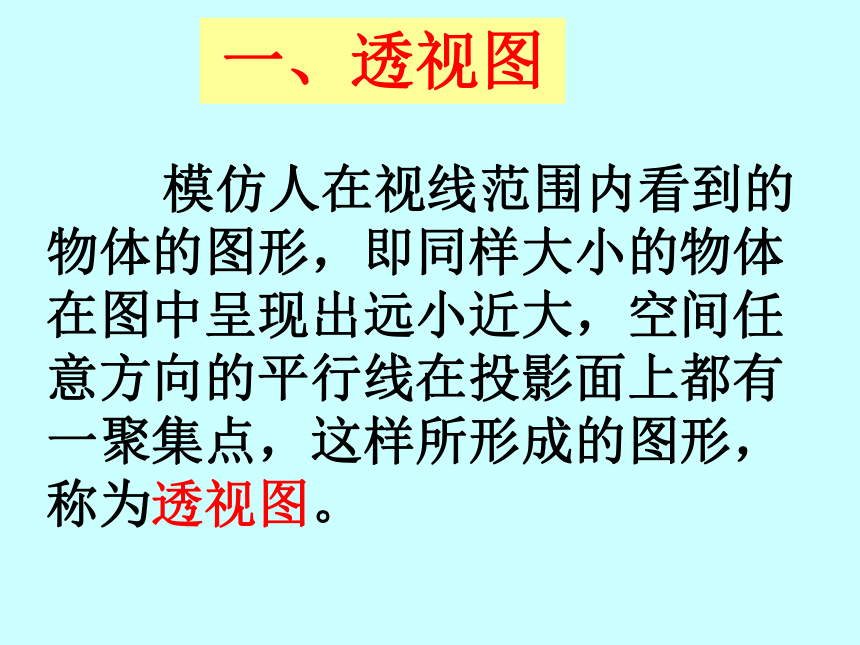

模仿人在視線范圍內看到的物體的圖形，即同樣大小的物體在圖中呈現出遠小近大，空間任意方向的平行線在投影面上都有一聚集點，這樣所形成的圖形，稱為透視圖。
一、透視圖

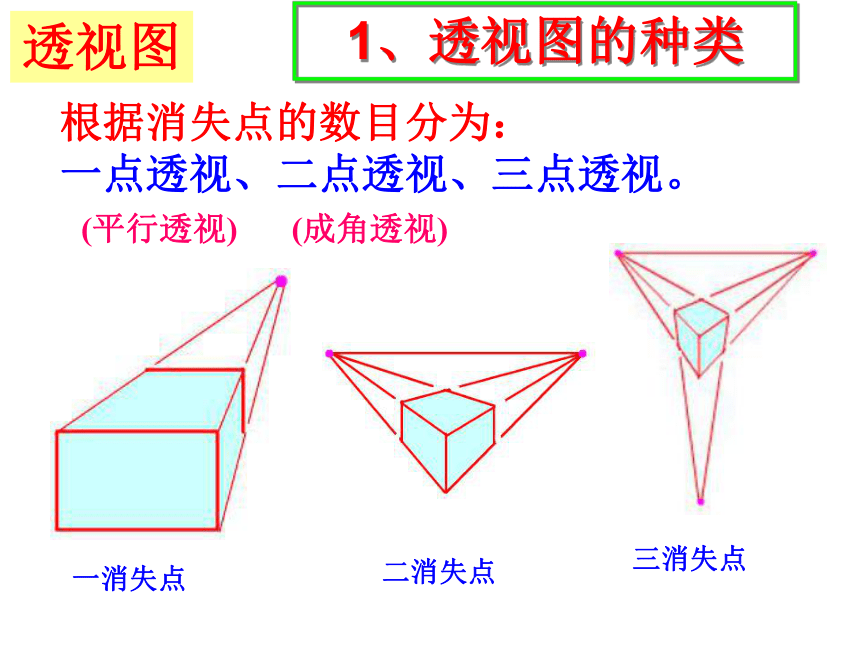

1、透視圖的種類
根據消失點的數目分為：
一點透視、二點透視、三點透視。
(平行透視) (成角透視)
一消失點
二消失點
三消失點

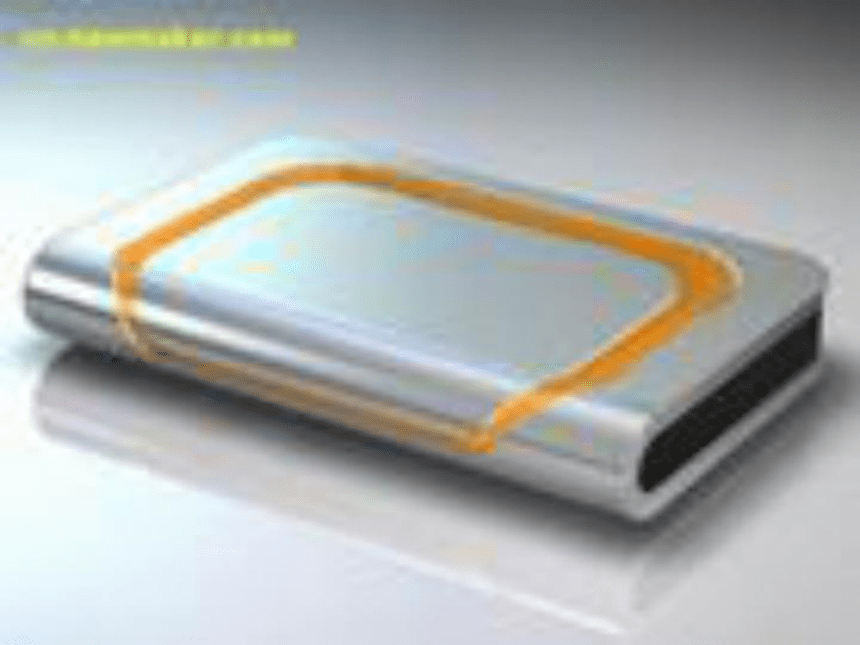

透視圖

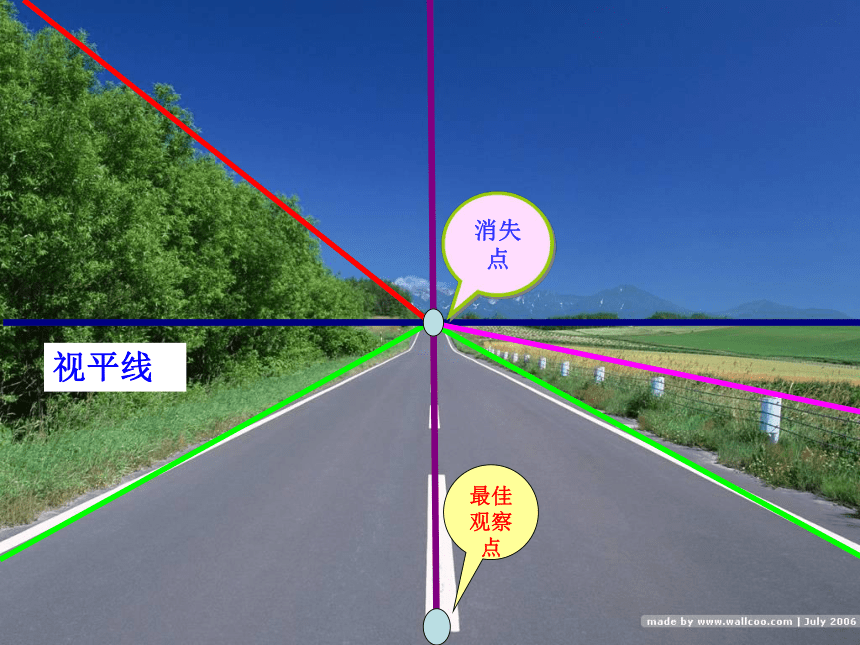

視平線
最佳觀察點
消失點

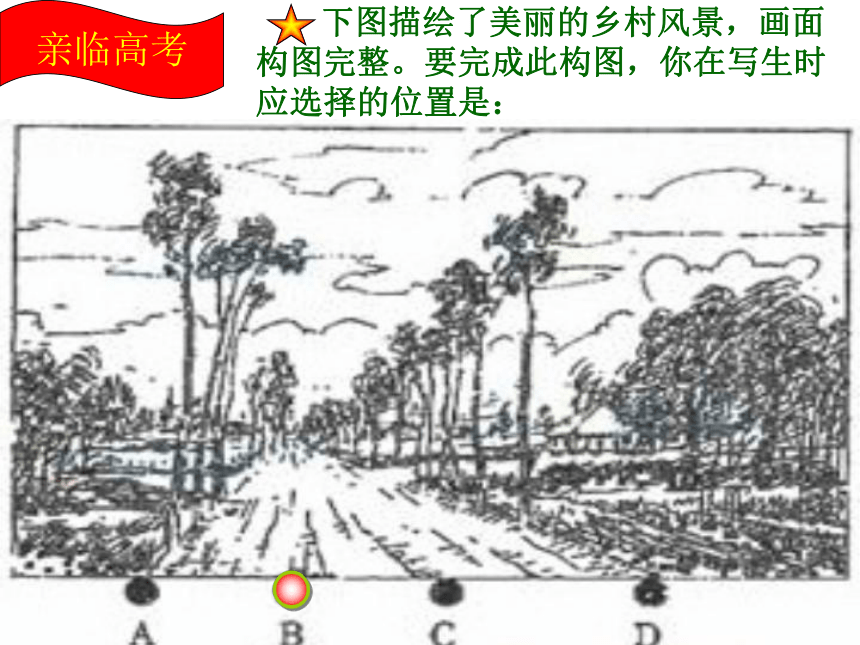

下圖描繪了美麗的鄉村風景，畫面
構圖完整。要完成此構圖，你在寫生時
應選擇的位置是：
親臨高考

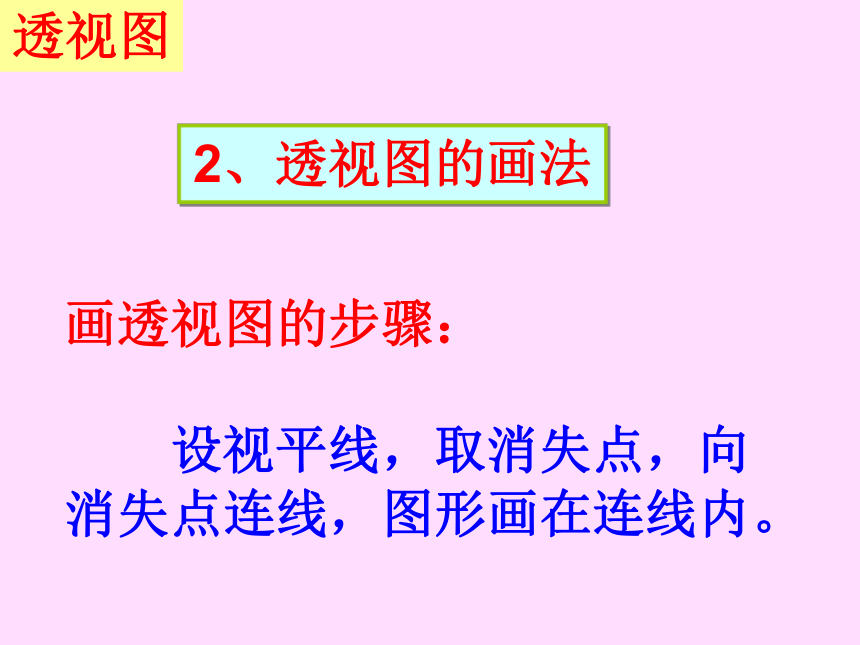

2、透視圖的畫法
畫透視圖的步驟：
設視平線，取消失點，向消失點連線，圖形畫在連線內。
透視圖

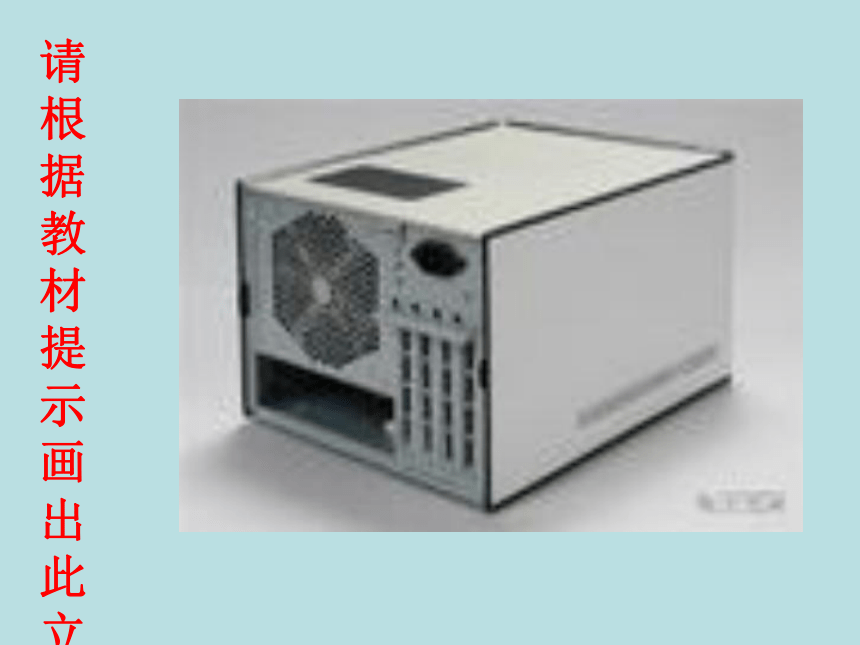

請根
據教
材提
示畫
出此
立方
體的
兩點
透視
圖:

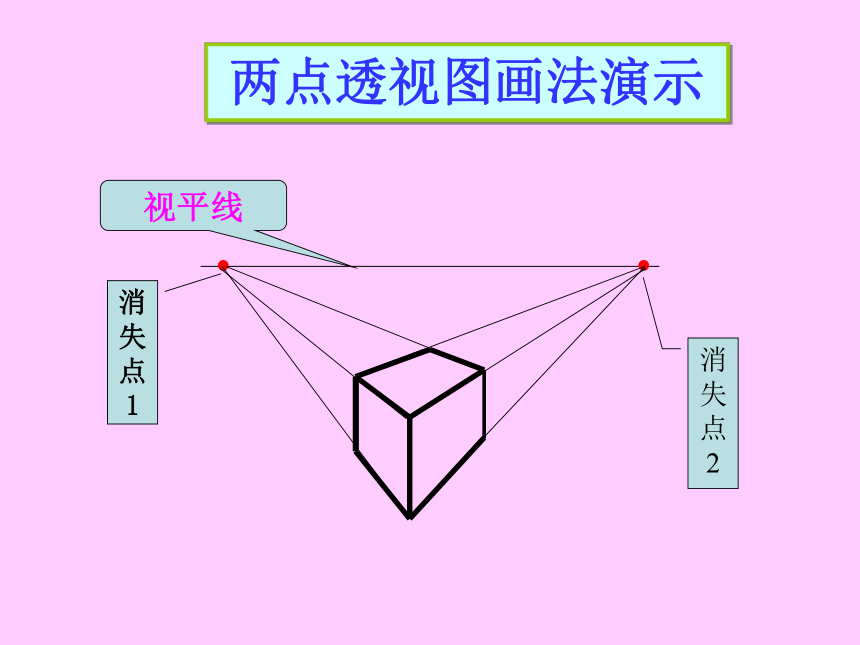

兩點透視圖畫法演示


視平線
消失點
1
消失點2

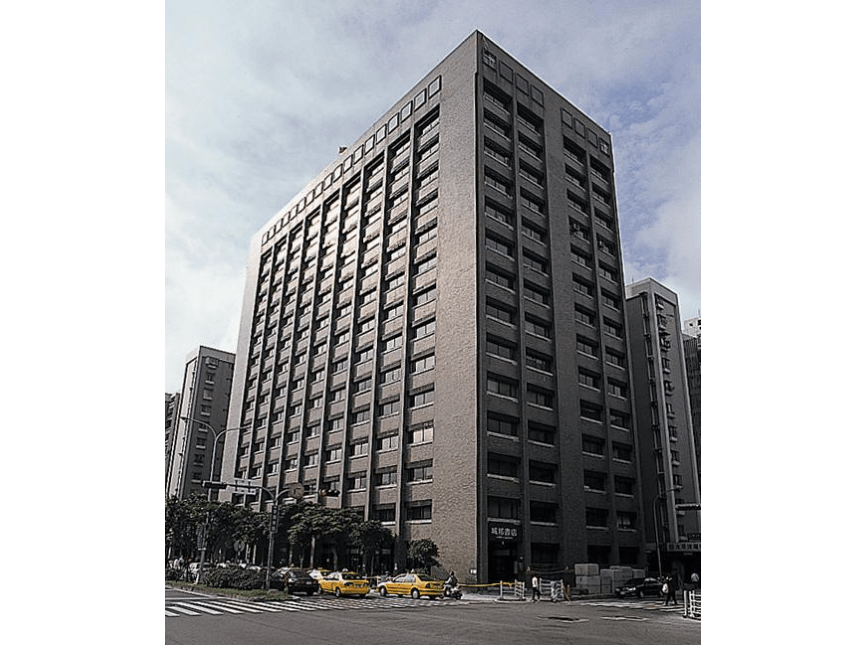

3、透視圖的應用
一點透視圖
兩點透視圖
三點透視圖
拓展練習
下面是李明明同學在校園中的寫生作品，應用平行透視的是
樓；應用成角透視的是 樓；請在圖中畫出該同學的視平線。
教學樓
實驗樓
正 投 影
用正投影法繪制的物體的投影圖稱為視圖。
1.視圖：
三視圖
2、三視圖的形成
將物體放在三面投影體系中，并盡可能使物體的各主要表面平行或垂直與其中的一個投影面，保持物體不動，將物體分別向三個投影面作正投影，就得到物體的三視圖。
3、物體的三視圖在圖紙上的位置
左視圖
俯視圖
主視圖
正面投影
側面投影
水平投影
如果物體向三個互相垂直的投影面分別投影，所得到的三個圖形攤平在一個平面上，則就是三視圖。
4、三視圖之間的方位對應關系
主視圖反映：上、下 、左、右
俯視圖反映：前、后 、左、右
左視圖反映：上、下 、前、后
O
X
Y
Z
V
W
H
上
下
左
右
后
上
下
前
后
左
右
前
5、三視圖的投影規律
三等關系
主俯視圖長對正
主左視圖高平齊
俯左視圖寬相等
長
高
寬
寬
長對正
寬相等
高平齊
6、三視圖的基本特征
真實性
積聚性
收縮性
物體上的平面(或直線)，
與投影面平行時，它的投
影反映實形(或實長)。
真實性
物體上的平面(或直線)，
與投影面垂直時，它的投
影積聚為一直線(或一點)。
積聚性
物體上的平面(或直線)，
與投影面傾斜時，它的投
影縮小(或縮短)。
收縮性
熱身練習：
請同學們做P76
技術實習
第1題
答
案
三視圖的繪制
實戰練習
三視圖
怎樣畫一個物體的三視圖
下圖描繪了美麗的鄉村風景，畫面
構圖完整。要完成此構圖，你在寫生時
應選擇的位置是：
親臨高考
視平線
最佳觀察點
